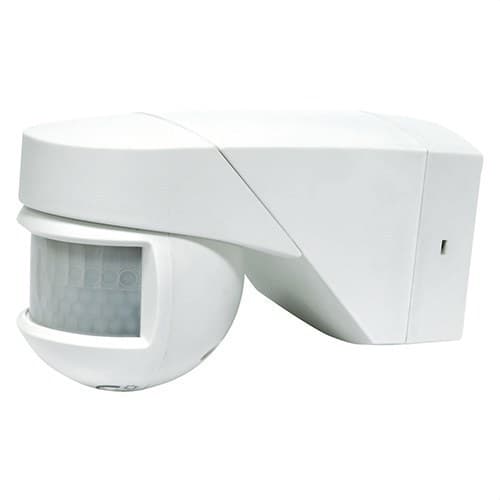

Rörelsedetektor MULTIMAT SB.VÄGG TAK HÖRN/VRÅ DET.: 12M FT.8M(4+4)SID.20°C

Orbis rörelsedetektor MULTIMAT, referens OB134212, är en ytmonterad PIR-sensor utformad för att automatisera tändning och släckning av belysningskretsar. Den utmärker sig genom sin flexibla montering, eftersom den kan installeras på vägg eller tak och även anpassas till hörn och vinklar, vilket ger en flexibel lösning för entréer, skärmtak, garage, gårdar, förråd och andra inomhus- eller utomhusområden.

MULTIMAT erbjuder en bred detekteringsvinkel på 200°, med en fronttäckning på upp till 12 meter och sidotäckning på upp till 8 meter vid 20 °C. Dessutom kan tidsfördröjningen justeras mellan 3 sekunder och 30 minuter och ljusnivån väljas mellan 5 och 2000 lux. Dess IP55-kapsling ger skydd mot damm och vattenstrålar, vilket gör att den kan användas i mer krävande miljöer än en konventionell inomhusdetektor.

PIR-rörelsedetektor med 200° täckning

Orbis MULTIMAT använder passiv infraröd PIR-teknik med två sensorer. Enheten detekterar variationer i infraröd strålning som orsakas av personer och andra värmekällor som passerar genom dess detekteringsfält, utan att själv sända ut strålning för att utföra avkänningen.

När den upptäcker rörelse och omgivningsljuset ligger under det inställda värdet aktiverar den utgångskretsen. När den inte längre detekterar rörelse håller den belysningen tänd under den valda tiden innan den automatiskt släcker den.

Upp till 12 meters fronttäckning

Under de referensförhållanden som Orbis anger når MULTIMAT upp till 12 meter i frontal riktning och 8 meter i sidotäckning vid en omgivningstemperatur på 20 °C.

Detekteringen är mest effektiv när personen passerar tvärs över sensorstrålarna än när den rör sig direkt mot detektorn. Som med alla PIR-detektorer kan omgivningstemperaturen också påverka räckvidden, särskilt när den närmar sig kroppstemperaturen.

Montering på vägg eller tak

En av MULTIMAT:s främsta fördelar är dess installationsflexibilitet. Den kan ytmonteras både på vägg och i tak, vilket gör det möjligt att anpassa sensorn till olika arkitektoniska lösningar.

Orbis rekommenderar en maximal installationshöjd på 3 meter, med ett idealiskt intervall mellan 2 och 3 meter för att uppnå god täckning.

Installation i hörn eller vinkel

Utöver konventionell montering på vägg eller tak gör basens utformning det möjligt att installera MULTIMAT i hörn och vinklar. Orbis officiella prislista anger uttryckligen denna monteringsmöjlighet för referens OB134212.

Basen har förberedda ytor för att anpassa infästningen till olika underlag, vilket underlättar riktningen av detektorn i entréer, fasader och andra platser där en helt plan installation inte är den mest lämpliga lösningen.

Vridbart huvud

Detektorns huvud kan vridas cirka 180° horisontellt och omkring 45° vertikalt. Detta gör det möjligt att rikta detekteringsfältet mot det område som verkligen ska övervakas efter att basen har monterats.

Denna orienteringsmöjlighet är särskilt användbar när detektorn måste installeras i ett läge som begränsas av kabeldragning eller byggnadens geometri.

Stickbar bas för enklare installation

Monteringsbasen innehåller de elektriska anslutningarna, så att den först kan installeras och kabelanslutas för att därefter ta emot detektorkroppen. Om MULTIMAT behöver demonteras för underhåll är det inte nödvändigt att ta bort basen eller göra om de elektriska anslutningarna.

Detta system förenklar monterings- och underhållsarbetet, särskilt i professionella installationer med flera detektorer.

Justerbar tidsfördröjning från 3 sekunder till 30 minuter

Frånslagsfördröjningen kan justeras från cirka 3 sekunder upp till 30 minuter. Varje ny detektering återställer den valda tiden, så att belysningen förblir aktiv så länge rörelse fortsätter att förekomma inom det övervakade området.

Korta tider är särskilt lämpliga för snabb passage, medan längre tidsinställningar gör det möjligt att använda detektorn i garage, skärmtak, förråd och utrymmen där användarna vistas i flera minuter.

Skymningsreglering från 5 till 2000 lux

MULTIMAT har en ljussensor med justeringsområde mellan 5 och 2000 lux. Användaren kan ställa in detektorn så att belysningen endast aktiveras när omgivningsljuset ligger under den valda nivån.

Med en hög inställning kan den fungera även när det finns ganska mycket omgivningsljus, medan inställningar nära minimum främst möjliggör tändning vid svagt ljus eller mörker.

Inkluderad begränsare för detekteringsfält

Orbis levererar MULTIMAT med fältbegränsare som gör det möjligt att utesluta vissa områden från linsen. Begränsarna är uppdelade i sektorer som kan anpassas efter önskad täckning.

Denna funktion gör det möjligt att minska oönskade detekteringar från till exempel närliggande passager, grannentréer eller sektorer som ligger utanför det område som verkligen ska övervakas.

IP55-skydd för inom- och utomhusbruk

Detektorn har kapslingsklass IP55 enligt EN 60529, vilket ger skydd mot inträngning av damm och mot vattenstrålar. Den är avsedd både för vissa inomhusområden och för kompatibla utomhusapplikationer.

Orbis avser användning i skärmtak, trapphus, garage, förråd, gårdar, lager och andra bostads-, kommersiella eller industriella miljöer.

Drift mellan -20 och 40 °C

Det specificerade driftstemperaturområdet för tillverkaren ligger mellan -20 och +40 °C. För transport och lagring anger databladet temperaturer mellan -20 och +50 °C.

Det bör undvikas att rikta eller installera detektorn direkt mot värmekällor, klimatanläggningar, luftdrag, mycket reflekterande ytor eller ljuskällor som kan påverka sensorns funktion.

Relä med nollgenomgångsbrytning

MULTIMAT har nollgenomgångsdetektering för att utföra den elektriska manövern nära spänningsvågens nollgenomgång. Denna egenskap bidrar till att minska elektrisk belastning vid inkoppling av vissa elektroniska laster.

Enheten styr en krets och har en brytförmåga på 10 A vid 230 V AC med cos φ = 1.

Kompatibel med LED-belysning och andra tekniker

Orbis MULTIMAT kan styra olika belysningstekniker inom de maximala laster som tillverkaren rekommenderar:

• Glödlampor: upp till 2000 W.
• Fluorescerande lampor: upp till 1200 VA.
• Lågvoltshalogen 12 V AC: upp till 1200 VA.
• Halogen 230 V AC: upp till 2000 W.
• Energisnåla lampor: upp till 1200 VA.
• Downlights: upp till 1200 VA.
• LED-belysning: upp till 400 VA.

Matning på 230 V

Referens OB134212 fungerar med en matning på 230 V AC ±10% och nominell frekvens 50 Hz. Den egna förbrukningen är cirka 1,5 W, motsvarande 8,5 VA.

Anslutningen görs med skruvplintar och ledare med en area mellan 1 och 2,5 mm² accepteras.

Kompakt och robust format

Orbis aktuella datablad anger ungefärliga yttermått på 72 x 80 x 127 mm och en nettovikt på 235 g. Det kompakta formatet gör det möjligt att få en bred täckning på 200° utan att behöva en stor detektor.

Användningsområden för Orbis MULTIMAT

Tack vare IP55-skydd, stort detekteringsfält och olika monteringsmöjligheter kan MULTIMAT användas i många utrymmen där man vill automatisera belysningen:

• Entréer och tillträden till bostäder.
• Skärmtak och verandor.
• Garage och parkeringsplatser.
• Gårdar och utomhusområden.
• Förråd och lager.
• Trapphus och trappor.
• Gångar och cirkulationsytor.
• Fasader och byggnadsentréer.
• Butikslokaler.
• Kompatibla bostads-, kommersiella och industriella installationer.

Tekniska egenskaper för Orbis MULTIMAT OB134212

• Varumärke: Orbis.
• Referens: OB134212.
• Modell: MULTIMAT.
• Typ: rörelsedetektor för belysningsstyrning.
• Detektionsteknik: PIR.
• Antal sensorer: 2.
• Antal kretsar: 1.
• Installation: ytmontering.
• Monteringspositioner: vägg, tak, hörn eller vinkel.
• Bas: stickbar med elektriska anslutningar.
• Detekteringsvinkel: 200°.
• Fronttäckning: upp till 12 m vid 20 °C.
• Sidotäckning: upp till 8 m vid 20 °C.
• Maximal installationshöjd: 3 m.
• Rekommenderad höjd: mellan 2 och 3 m.
• Horisontell orientering: cirka 180°.
• Vertikal orientering: cirka 45°.
• Tidsfördröjning: från 3 sekunder till 30 minuter.
• Ljuskänslighet: från 5 till 2000 lux.
• Fältbegränsare: ingår.
• Matning: 230 V AC ±10%.
• Frekvens: 50 Hz.
• Egna förbrukning: cirka 1,5 W (8,5 VA).
• Brytförmåga: 10 A vid 230 V AC, cos φ = 1.
• Nollgenomgångsdetektering: ja.
• Maximal glödlampbelastning: 2000 W.
• Maximal fluorescerande belastning: 1200 VA.
• Maximal halogenbelastning 12 V AC: 1200 VA.
• Maximal halogenbelastning 230 V AC: 2000 W.
• Maximal lågförbrukningsbelastning: 1200 VA.
• Maximal downlight-belastning: 1200 VA.
• Maximal LED-belastning: 400 VA.
• Skyddsklass: IP55 enligt EN 60529.
• Skyddsklass: Klass II vid korrekt montering.
• Driftstemperatur: -20 till +40 °C.
• Transport- och lagringstemperatur: -20 till +50 °C.
• Anslutning: skruvplintar.
• Ledararea: 1-2,5 mm².
• Ungefärliga mått: 72 x 80 x 127 mm.
• Nettovikt: 235 g.

Mångsidig detektor för vägg, tak och hörn

Orbis MULTIMAT OB134212 utmärker sig jämfört med konventionella väggdetektorer genom de många installationspositioner som den kan monteras i. Möjligheten att använda den på vägg, i tak, i hörn eller i vinkel gör det enklare att hitta den plats som ger bäst täckning i varje projekt.

Dess 200° detektering, fronttäckning på upp till 12 meter, IP55-skydd, tidsfördröjning på upp till 30 minuter och kompatibilitet med LED upp till 400 VA erbjuder en komplett lösning för att automatisera belysning i bostäder, samfälligheter och professionella miljöer.

Viktigt: räckvidderna på 12 och 8 meter avser de referensförhållanden som Orbis anger vid 20 °C. Den faktiska täckningen kan variera beroende på temperatur, höjd och detektorns orientering samt i vilken riktning personer passerar genom dess detekteringsfält.
