Hur fungerar en jordfelsbrytare? Allt om denna elektriska enhet

5 minuter lästid

Av GroupSumi

22 augusti 2023

I en världen av elektricitet och hemlarm är en av de viktigaste komponenterna jordfelsbrytaren. I den här artikeln kommer vi att utforska hur denna avgörande enhet fungerar, och ge klarhet om dess betydelse och funktion.

Hur fungerar en jordfelsbrytare? Allt om denna elektriska enhet

I världen av elektricitet och säkerhet i hemmet är en av de väsentliga komponenterna jordfelsbrytaren. I denna artikel kommer vi att utforska i detalj hur denna viktiga enhet fungerar, och ge klarhet om dess betydelse och funktion.

Från grundläggande koncept till dess roll i skydd mot elektriska stötar, här hittar du all information du behöver om jordfelsbrytare.

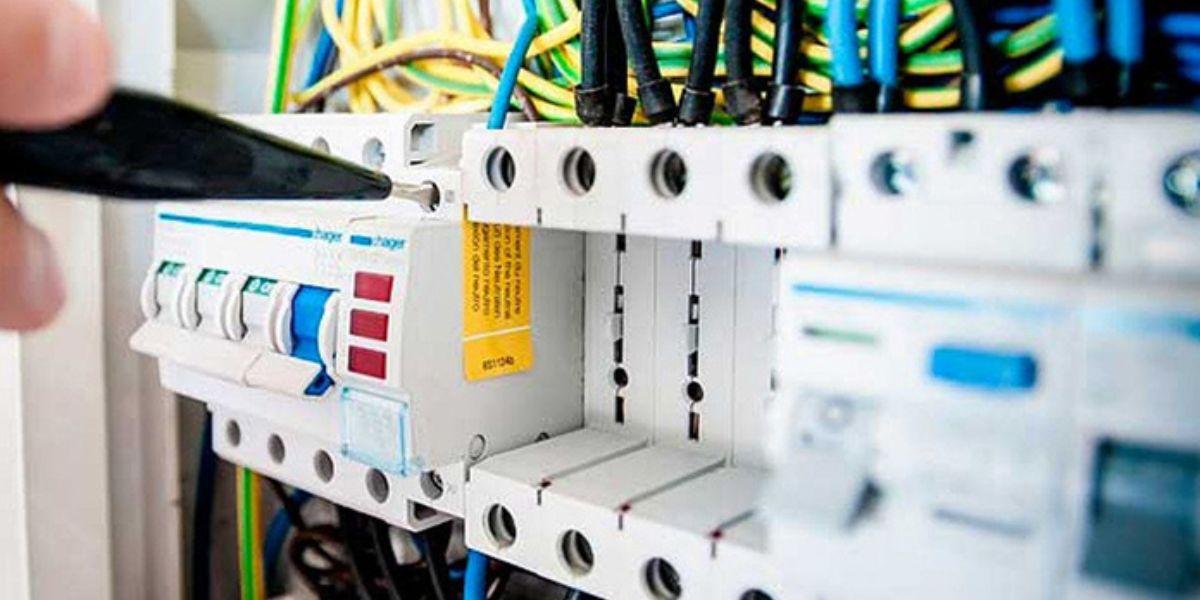

Vad är en Jordfelsbrytare och Hur Fungerar Den?

En jordfelsbrytare, även känd som jordfelsbrytare, står som en defensiv fästning i elsystemen. Dess huvuduppgift är att upptäcka eventuella läckage av ström till jord och vidta omedelbara åtgärder för att koppla bort kretsen, vilket minimerar riskerna för elektriska stötar och deras potentiellt dödliga konsekvenser.

Detaljerad funktion av jordfelsbrytaren steg för steg

För att kunna förstå på bästa möjliga sätt hur en jordfelsbrytare fungerar, har vi utarbetat en steg-för-steg-förklaring där funktionen hos denna elektriska enhet visas från det att den upptäcker elektriska impulser, analysen den utför av den elektriska strömmen, till dess automatiska avstängning av strömmen.

1. Avancerad Detektering av Läckströmmar:

Jordfelsbrytaren utför sin primära funktion genom att noggrant övervaka strömmarna som går in och ut ur en elektrisk krets. Dess uppgift är att jämföra dessa strömmar för att identifiera eventuella betydande avvikelser.

Om en skillnad observeras i dessa strömmar, aktiveras larmen, eftersom detta kan indikera en läcka av ström till jord. Detta steg är avgörande för att starta processen för skydd mot elektriska stötar.

2. Toroidalspole och Differenstransformator:

Jordfelsbrytaren utför sin primära funktion genom att noggrant övervaka de strömmar som går in och ut ur en elektrisk krets. Dess uppgift är att jämföra dessa strömmar för att identifiera eventuella betydande avvikelser.

Om en skillnad observeras i dessa strömmar, aktiveras larmen, eftersom detta kan indikera en jordläcka. Detta steg är avgörande för att initiera processen för skydd mot elektriska stötar.

3. Obalansdetektering:

När transformatorn identifierar en märkbar skillnad mellan inkommande och utgående strömmar, skickar den en varningssignal till utlösningsmekanismen. Denna upptäckt av obalanser är avgörande för att skilja en strömläcka från det normala flödet av elektricitet. Känsligheten i detta steg bestämmer brytarens förmåga att förhindra potentiellt farliga situationer.

4. Generering av Utlösningssignalen:

Varningssignalen som genereras av differenstransformatorn är utgångspunkten för utlösningsmekanismens åtgärd. Denna signal indikerar att en jordfelsström har upptäckts och att omedelbara åtgärder måste vidtas. Effektiv kommunikation mellan transformatorn och utlösningsmekanismen garanterar ett snabbt och precist svar vid eventuella avvikelser.

5. Verkan av Utlösningsmekanismen:

Utlösningsmekanismen träder snabbt i kraft när den får varningssignalen. Dess huvuduppgift är att öppna den drabbade elektriska kretsen, vilket avbryter strömflödet. Denna åtgärd utförs på en extremt kort tid och är avgörande för att förhindra att strömmen flödar genom en defekt väg. Utlösningsmekanismens hastighet och effektivitet är grundläggande för att förhindra elektriska olyckor.

6. Frånkoppling och Säkerhet:

Frånkopplingen av den elektriska kretsen är det direkta resultatet av utlösningsmekanismens verkan. Genom att öppna kretsen förhindras strömmen från att flöda till det område där läckströmmen upptäcktes. Denna omedelbara frånkoppling eliminerar risken för att människor eller enheter utsätts för en potentiellt farlig elektrisk stöt. Frånkopplingen är den framgångsrika kulminationen av hela skyddsprocessen för jordfelsbrytaren, vilket säkerställer en elektriskt säker miljö.

Vilka typer av jordfelsbrytare finns det?

Differentialbrytare Typ AC: Växelström

Differentialbrytare typ AC är den vanligaste modellen och anpassar sig till de flesta bostadsapplikationer. Den är utformad för att upptäcka jordfelsströmmar i växelströmskretsar (AC) och ge grundläggande skydd mot elektriska stötar.

Rekommenderad användning:

Denna typ av brytare är idealisk för hem och små kontor där växelströmssystem dominerar. Den ger ett väsentligt skydd mot strömförluster och är lätt att installera i de flesta elektriska konfigurationer.

Differentialbrytare Typ A: Utökad Känslighet

Differentialbrytare av typ A går ett steg längre genom att inkludera en förbättrad känslighet. De kan upptäcka mindre läckströmmar, även de som kan förbli oupptäckta av standardbrytare av typ AC.

Rekommenderad användning:

Dessa brytare är lämpliga för miljöer där känsliga elektroniska apparater och komplexa elsystem används. De är också ett utmärkt val på platser där ett mer komplett skydd mot elektriska stötar krävs.

Differentialbrytare Typ B: Extrem Mångsidighet

Differentialbrytare av typ B är extremt känsliga och mångsidiga. De är utformade för att upptäcka läckströmmar i olika former, inklusive likströmmar och pulserande strömmar. Detta gör dem lämpliga för industriella och medicinska tillämpningar.

Dessutom är de specifikt utformade för installation i elektriska kretsar som inkluderar laddare för elfordon, i syfte att erbjuda hög säkerhet och skydd både för installationen och fordonet.

Rekommenderad användning:

I miljöer där exakt detektering av läckströmmar är avgörande, såsom i laboratorier, medicinska anläggningar och industriella miljöer, blir typ B-brytare det idealiska valet tack vare deras förmåga att hantera olika strömförhållanden.

Differentialbrytare Typ F: Skydd mot Högfrekvensströmmar

Differentialbrytare av typ F är specifikt utformade för att hantera högfrekventa strömmar som genereras av elektronisk utrustning, såsom frekvensomriktare och avbrottsfri kraftförsörjning (UPS).

Rekommenderad användning:

I miljöer där högfrekventa elektroniska utrustningar är vanliga, såsom datacenter och avancerade industriella applikationer, ger typ F-brytare ett effektivt skydd mot elektriska stötar som genereras av dessa högfrekventa källor.

Selektiv Jordfelsbrytare: Skyddssamordning

Selektiva jordfelsbrytare används i mer komplexa elsystem, där det är avgörande att uppnå en effektiv skyddssamordning mellan flera brytare. De används för att säkerställa att endast den krets med felet kopplas bort, vilket minimerar oönskade avbrott.

Rekommenderad användning:

I elektriska installationer där man söker ett stegvis och selektivt skydd, som i storskaliga elsystem eller kritiska installationer, spelar selektiva brytare en viktig roll i att förhindra onödiga avbrott.

Viktig Roll i Elektrisk Säkerhet

Betydelsen av jordfelsbrytaren kan inte underskattas. Mer än att bara vara en enkel enhet, fungerar den som en vaksam väktare av elsäkerheten. Dess förmåga att stoppa potentiella olyckor och skydda både människor och elektroniska apparater är en grundläggande pelare i alla elsystem.

Tips för effektivt underhåll och användning

Kalibrering och Regelbundna Tester: För att säkerställa optimal funktion är det viktigt att utsätta jordfelsbrytaren för regelbundna tester. Använd den inbyggda testknappen för att simulera ett läckage och utvärdera enhetens respons.
Professionell Installation och Aktuella Föreskrifter: Installationen av en jordfelsbrytare bör utföras av en certifierad elektriker. Se även till att enheten uppfyller gällande elektriska föreskrifter och regler.
Uppdateringar och Föränderlig Miljö: Håll dig uppdaterad med de senaste säkerhetsföreskrifterna för elektricitet. När det behövs, överväg att uppdatera dina jordfelsbrytare för att säkerställa att de uppfyller nuvarande standarder.
