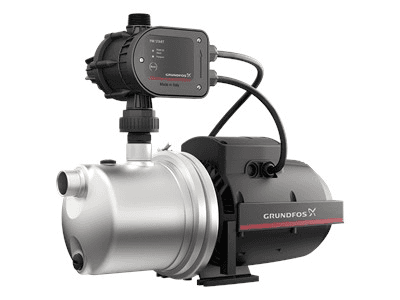

Tryckförstärkningssystem JP 5-48 PM START

Grundfos tryckstegringssystem JP 5-48 PM START, artikelnummer 93294166, är en kompakt enhet bestående av en självsugande centrifugalpump Grundfos JP och en elektronisk tryckstyrning PM1. Det är utformat för att automatisera vattenförsörjning och tryckstegring i bostäder, trädgårdar och andra hushållsapplikationer, med ett nominellt flöde på 5 m³/h och en nominell lyfthöjd på 45,6 meter.

PM1-styrenheten startar automatiskt pumpen när trycket i anläggningen sjunker till 1,5 bar och håller utrustningen i drift så länge det finns vattenförbrukning. Dessutom har den skydd mot torrkörning, anticyklingfunktion och inbyggd backventil, vilket ger säkerhet och bekvämlighet i installationen.

Automatiskt tryckstegringsaggregat med Pressmanager PM1

Grundfos JP 5-48 PM START är konstruerad för att fungera automatiskt efter vattenbehovet. Pressmanager PM1 övervakar anläggningen och startar pumpen när den upptäcker ett tryckfall till det inställda startvärdet 1,5 bar.

Så länge vatten cirkulerar fortsätter pumpen att gå. När förbrukningen upphör stoppar styrenheten automatiskt utrustningen, vilket gör att användaren slipper starta och stoppa den manuellt.

Starttrycket för denna version är fast och inte justerbart.

Självsugande pump för bostad och trädgård

Den integrerade JP-pumpen är en självsugande enstegs centrifugalpump som kan suga upp vatten som ligger under pumpens egen nivå. Grundfos anger en maximal sughöjd på upp till 8 meter, med hänsyn till tryckförluster i sugledningen och en vattentemperatur på 20 °C.

Under primningen kan pumpen hantera en blandning av luft och vatten tills normala pumpförhållanden uppnås. Denna självsugande förmåga gör den lämplig för hushållsvattenförsörjning, regnvattenanvändning, bevattning och tryckstegring när vattnet kommer från tankar, cisterner eller källor belägna lägre än pumpen.

Nominellt flöde på 5 m³/h och 45,6 meters lyfthöjd

JP 5-48 PM START erbjuder ett nominellt flöde på 5 m³/h och en nominell lyfthöjd på 45,6 meter. Dessa prestanda gör den lämplig för applikationer som kräver en hög vatten­trycksnivå och ett flöde som passar flera tappställen.

Systemets maximala arbetstryck är 6 bar. Både sug- och tryckanslutningarna är gängade G1 invändig gänga, vilket underlättar integrationen i hushållens VVS-installationer.

Skydd mot torrkörning

PM1-styrenheten har skydd mot torrkörning. Om systemet upptäcker att pumpen går utan vatten stoppar den automatiskt utrustningen för att minska risken för skador orsakade av vätskebrist.

Detta skydd är särskilt användbart i installationer som matas från tankar, brunnar eller system för regnvattenanvändning, där bristsituationer kan uppstå.

Anticykelskydd

Systemet har även anticykelskydd. Denna funktion hjälper till att upptäcka alltför täta starter och stopp, som kan uppstå på grund av små läckor eller avvikelser i installationen.

Genom att skydda utrustningen mot upprepade driftscykler hjälper Pressmanager till att minska onödigt slitage på pumpen och underlättar upptäckt av eventuella problem i vattenkretsen.

Inbyggd backventil

PM1 har en backventil som förhindrar att vatten flödar bakåt genom styrenheten. Eftersom den är integrerad i själva systemet förenklar den monteringen och bidrar till att upprätthålla rätt förutsättningar för pumpens automatiska drift.

Termiskt motorskydd

JP-pumpen har inbyggt termiskt skydd. Vid överhettning stoppar systemet motorn för att skydda den mot för höga temperaturer.

Motorn är luftkyld och utrustad med överdimensionerade, förseglade och livstidssmorda lager, en lösning utvecklad av Grundfos för att minska underhållsbehovet vid normal drift.

Robust konstruktion i rostfritt stål

Pumphuset är tillverkat i rostfritt stål EN 1.4301 / AISI 304, ett material som lämpar sig väl för att ge korrosionsbeständighet i vattenförsörjnings- och tryckstegringsapplikationer.

Impellern är tillverkad i kompositmaterialet PPO förstärkt med glasfiber. Kombinationen av korrosionsbeständiga material bidrar till en robust konstruktion för hushålls- och trädgårdsapplikationer.

För pumpning av rent vatten

Grundfos JP 5-48 PM START är avsedd för pumpning av vatten. Den tekniska dokumentationen anger ett vätsketemperaturområde på 0 till 40 °C för denna referens, samt en omgivningstemperatur under drift på mellan 0 och 40 °C.

För att säkerställa korrekt drift ska den användas med rent vatten och inom de användningsgränser som Grundfos har fastställt.

Enfasmatning och installationsklar anslutning

Pumpen drivs med enfasmatning på 220-240 V vid 50 Hz. Den har en upptagen elektrisk effekt P1 på 1390 W och en nominell effekt P2 på 1 kW, med en nominell ström på 6,1 A.

Den levereras med 1,5 meter elkabel och Schuko-kontakt typ E/F, vilket underlättar elanslutningen i kompatibla installationer. Motorn har kapslingsklass IP44 och isolationsklass F.

Tekniska egenskaper för Grundfos JP 5-48 PM START

• Varumärke: Grundfos.
• Artikelnummer: 93294166.
• Modell: JP 5-48 PM START.
• Typ: tryckstegringssystem med självsugande pump och elektronisk styrenhet.
• Pumptyp: enstegs självsugande centrifugalpump.
• Tryckstyrning: Grundfos PM1.
• Nominellt flöde: 5 m³/h.
• Nominell lyfthöjd: 45,6 m.
• Starttryck: 1,5 bar.
• Justerbart starttryck: nej.
• Maximalt arbetstryck: 6 bar.
• Maximal sughöjd: upp till 8 m.
• Suganslutning: G1 invändig gänga.
• Tryckanslutning: G1 invändig gänga.
• Anslutningsstandard: ISO 228-1.
• Backventil: integrerad.
• Skydd mot torrkörning: ja.
• Anticykelskydd: ja.
• Termiskt motorskydd: ja.
• Pumpad vätska: vatten.
• Vätsketemperatur: 0 till 40 °C.
• Omgivningstemperatur: 0 till 40 °C.
• Pumphusmaterial: rostfritt stål EN 1.4301 / AISI 304.
• Impeller material: komposit PPO-20GF.
• Mekanisk tätning: BBVP.
• Matning: 1 x 220-240 V, 50 Hz.
• Upptagen effekt P1: 1390 W.
• Nominell effekt P2: 1 kW.
• Nominell ström: 6,1 A.
• Startström: 28,4 A.
• Nominell hastighet: 2870 rpm.
• Pumpens kapslingsklass: IP44.
• Isolationsklass: F.
• Kabellängd: 1,5 m.
• Kontakt: Schuko typ E/F (CEE 7/7).
• Nettovikt: 14,8 kg.
• Certifieringar: CE och EAC.

Användningsområden för JP 5-48 PM START

Tack vare sin självsugande kapacitet och automatiska styrning via PM1 lämpar sig detta tryckstegringsaggregat för olika vattenförsörjningsapplikationer i hem- och trädgårdsmiljö.

• Tryckstegring i hushållsinstallationer.
• Vattenförsörjning till bostäder.
• Bevattning av trädgårdar.
• Användning av regnvatten.
• Pumpning från tankar och cisterner.
• Installationer där automatisk start och stopp krävs beroende på förbrukning.

En kompakt lösning för att öka vattentrycket

Grundfos JP 5-48 PM START kombinerar en högpresterande självsugande pump med den elektroniska styrenheten PM1 i en enda enhet. Den automatiska starten vid 1,5 bar, skyddet mot torrkörning, anticykelskyddet och den integrerade backventilen ger ett praktiskt system för att automatisera vattenförsörjningen.

Med ett nominellt flöde på 5 m³/h, en lyfthöjd på 45,6 meter, sughöjd upp till 8 meter och ett pumphus i AISI 304 rostfritt stål är JP 5-48 PM START särskilt lämplig för dig som söker ett robust Grundfos tryckstegringsaggregat för hushåll, bevattning och vattenanvändning.
