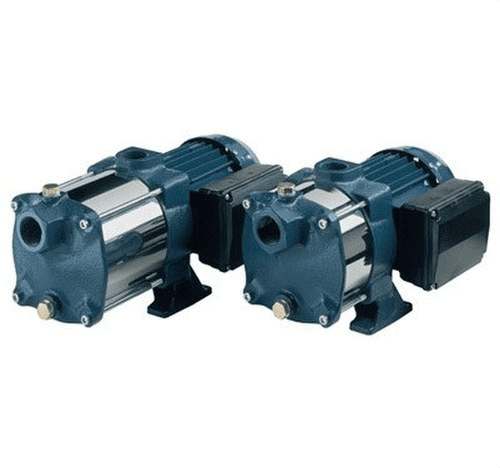

Ebara Compact BM/15G Watercontrol Tryckstegringsgrupp

Den tryckstegringsenhet Ebara COMPACT BM/15G WATERCONTROL, referens 623GP05110710, är en automatisk tryckhöjningsenhet bestående av en horisontell flertrins centrifugalpump på 1,1 kW / 1,5 hk och en elektronisk tryckregulator WATERCONTROL. Den är särskilt utformad för att öka trycket och ge automatisk vattenförsörjning i enfamiljshus, bevattningsanläggningar, små trädgårdar och andra applikationer som kräver transport av rent vatten med en kompakt, tyst och automatiskt fungerande enhet.

Pumpen COMPACT BM/15G erbjuder prestanda upp till 7,2 m³/h inom den hydrauliska kurva som Ebara publicerat och når 22 meters manometrisk höjd vid detta flöde. Den har pumphus och stöd i gjutjärn, ytterhölje i rostfritt stål AISI 304, pumphjul och diffusorer i teknopolymer samt axel i rostfritt stål AISI 416. Regulatorn WATERCONTROL automatiserar start och stopp när tappställen öppnas eller stängs och skyddar pumpen mot torrkörning.

Automatisk tryckstegringsenhet för bostäder och bevattning

Ebara utvecklar tryckstegringsenheterna COMPACT för applikationer där det är nödvändigt att ha en automatisk vattenförsörjning eller att öka ett otillräckligt nättryck.

Bland de vanligaste användningsområdena finns:

• Tryckhöjning i enfamiljshus.
• Ökning av trycket i nät med otillräckligt tryck.
• Vattenförsörjning från tankar.
• Små bevattnings- och sprinklersystem.
• Fordonsvätt.
• Överföring och transport av rent vatten.
• Integrering i vissa maskiner och industriella utrustningar.

Det slutliga valet måste göras genom att kontrollera att det flöde och den manometriska höjd som anläggningen kräver ligger inom pumpens arbetskurva.

Horisontell flertrins centrifugalpump COMPACT BM/15G

Enheten använder en horisontell flertrins centrifugalpump. Användningen av flera hydrauliska steg gör det möjligt att uppnå höga tryck samtidigt som formatet förblir kompakt, vilket gör den särskilt lämplig för tryckhöjningsapplikationer.

Ebara framhåller dessutom COMPACT-serien för dess låga ljudnivå, användarvänlighet, robusta konstruktion och enkla transport.

Effekt på 1,1 kW / 1,5 hk

COMPACT BM/15G har en motor med nominell effekt på 1,1 kW, motsvarande 1,5 hk.

Motorn är en 2-polig asynkronmotor med forcerad kylning och är i denna version avsedd för enfasmatning.

Enfasmatning 230 V

Referens 623GP05110710 motsvarar utförandet enfas 230 V ±10 %, 50 Hz.

Pumpen är utrustad med:

• Kondensator: 31,5 µF.
• Kondensatorspänning: 450 V.
• Upptagen ström: cirka 7,3 A.
• Termoamperemetriskt skydd med automatisk återställning: integrerat.

Enheten levereras med elkabel och Schuko-stickpropp, vilket förenklar idrifttagningen när den elektriska installationen uppfyller tillverkarens krav.

Hydrauliska prestanda för COMPACT BM/15G

Ebaras officiella tabell visar pumpens manometriska höjd som funktion av flödet.

• 1,2 m³/h: 59 mvp.
• 1,8 m³/h: 58 mvp.
• 2,4 m³/h: 56 mvp.
• 3,0 m³/h: 54 mvp.
• 3,6 m³/h: 51,5 mvp.
• 4,8 m³/h: 44,5 mvp.
• 6,0 m³/h: 34,5 mvp.
• 7,2 m³/h: 22 mvp.

Dessa värden gör det möjligt att dimensionera enheten utifrån det samtidiga flöde som krävs och det tryck eller den höjd som anläggningen måste övervinna.

Upp till 7,2 m³/h inom den publicerade kurvan

För COMPACT BM/15G anger Ebaras tekniska tabell prestanda upp till ett flöde på 7,2 m³/h, motsvarande 120 l/min, där den manometriska höjden är cirka 22 meter.

Det maximala flödet ska inte förväxlas med det rekommenderade flödet för varje installation: den lämpliga driftpunkten måste väljas med hänsyn till tryckförluster, geometrisk höjd och det resttryck som krävs vid tappställena.

Automatisk styrning WATERCONTROL

Denna referens innehåller den elektroniska tryckregulatorn Ebara WATERCONTROL, som ansvarar för att automatisera pumpens drift.

Regulatorn känner av vattenbehovet och utför automatiskt start av pumpen när en kran eller ventil öppnas. När förbrukningen upphör stoppar den återigen pumpen.

På så sätt får användaren trycksatt vattenförsörjning utan att behöva slå på och av pumpen manuellt.

Skydd mot torrkörning

En av WATERCONTROL:s huvudfunktioner är skydd av pumpen när vatten saknas.

Om enheten upptäcker torrkörning stoppar den pumpen för att hjälpa till att förhindra skador som kan uppstå när pumpen arbetar utan den vätska som behövs för kylning och smörjning av de hydrauliska komponenterna.

Regulatorn har dessutom ljusindikering för status och återställningsknapp.

Starttryck på 1,5 bar

WATERCONTROL som används av Ebara har ett starttryck på 1,5 bar.

Detta starttryck är fast i WATERCONTROL-modellen och har ingen reglering av inkopplingstrycket.

Denna egenskap måste beaktas vid projektering av installationen, särskilt när det finns en betydande höjdskillnad mellan pumpen och tappställena.

WATERCONTROL för pumpar upp till 1,1 kW

Specifikationerna för den elektroniska tryckregulatorn WATERCONTROL är:

• Matning: 230 V enfas ±10 %.
• Frekvens: 50/60 Hz.
• Maxström: 10 A.
• Maximal pumpeffekt: 1,1 kW.
• Starttryck: 1,5 bar.
• Maxtryck: 10 bar.
• Maximal temperatur: 60 °C för regulatorn.
• Skydd: IP65.
• Manometer: ingår.
• Anslutning: 1".

Den maximala tillåtna effekten för WATERCONTROL motsvarar pumpens 1,1 kW i COMPACT BM/15G som är installerad i denna enhet.

System med fast varvtal

COMPACT BM/15G WATERCONTROL är en tryckstegringsenhet med fast varvtal. WATERCONTROL automatiserar pumpens start och stopp, men fungerar inte som frekvensomriktare.

Därför varierar det tillgängliga trycket under drift beroende på flödet enligt pumpens hydrauliska kurva.

Maximalt arbetstryck på 10 bar

Pumpen COMPACT har ett maximalt arbetstryck på 10 bar.

Den hydrauliska installationen måste innehålla de komponenter som krävs för att säkerställa att gränserna för pumpen, regulatorn och övriga anslutna komponenter inte överskrids.

Rent vatten upp till 40 °C

Ebara anger för COMPACT-serien en maximal temperatur för den pumpade vätskan på 40 °C.

Enheten är främst avsedd för transport och tryckhöjning av rent vatten. Den får inte användas för kemiskt aggressiva vätskor, vatten med fasta partiklar eller vätskor vars egenskaper inte är kompatibla med pumpens material.

Pumphus i gjutjärn

Den elektriska pumpen har en robust konstruktion med olika material valda efter varje komponents funktion:

• Pumphus: gjutjärn.
• Stöd: gjutjärn.
• Ytterhölje: rostfritt stål AISI 304.
• Pumphjul: teknopolymer.
• Diffusorer: teknopolymer.
• Axel: rostfritt stål AISI 416.
• Mekanisk tätning: kol / keramik / NBR.

Ytterhölje i rostfritt stål AISI 304

Det yttre höljet i rostfritt stål AISI 304 ger styrka och skydd åt den hydrauliska enheten och kombineras med pumphus och stöd i gjutjärn som används i COMPACT-serien.

Elektriskt skydd IP44 för pumpen

Motorn i COMPACT BM/15G har en skyddsklass IP44 och elektrisk isolering klass F.

WATERCONTROL-regulatorn har däremot ett högre skydd IP65.

Dessa klassningar eliminerar inte behovet av att installera utrustningen på en lämplig plats, skyddad mot översvämning, frost och andra miljöförhållanden som kan påverka driften.

Suganslutning G 1¼"

Pumpen COMPACT BM/15 har en suganslutning G 1¼".

Tryckanslutningen på själva pumpen är G 1", en dimension som är kompatibel med WATERCONTROL-tryckregulatorn som är installerad på utloppet.

• Pumpens suganslutning: G 1¼".
• Pumpens tryckanslutning: G 1".
• WATERCONTROL-anslutning: 1".

Rätt dimensionering av sugledningen är särskilt viktig för att undvika alltför stora tryckförluster och driftproblem i pumpen.

Kompakt pump med låg ljudnivå

Ebara beskriver sina COMPACT-enheter som lågbullriga, med små dimensioner och en robust struktur.

Dessa egenskaper underlättar användning i bostadsinstallationer där enheten ska placeras i teknikrum, garage eller andra områden nära bostaden.

Mått för BM/15-elektropumpen

Den enfasiga COMPACT BM/15-elektropumpen som används som bas i enheten har en längd på cirka 438 mm och en vikt på cirka 15,9 kg, utan att räkna med WATERCONTROL-regulatorn och andra tillbehör som ingår i systemet.

Dessa uppgifter avser specifikt pumpen och ska inte tolkas som totalmått eller totalvikt för den kompletta monterade enheten.

Försörjning från tank eller nät med otillräckligt tryck

Ebara avser COMPACT-enheten för vattenförsörjning under tryck från en tank, både i installationer med vissa sugförhållanden och vid tryckmatning, samt för att förstärka nät som inte ger tillräckligt tryck.

Suginstallationen måste utformas noggrant för att undvika luftinträngning, höga tryckförluster eller förhållanden som kan orsaka kavitation.

Minimalt vattenmagasin

Detta utförande med WATERCONTROL använder en elektronisk regulator i stället för en hydrofor med stor kapacitet. Ebara klassificerar det som en lösning med minimalt vattenmagasin.

Detta ger en kompakt enhet och förenklar systemet jämfört med COMPACT-versionerna utrustade med ackumulatortankar på 20, 24 eller 50 liter.

Tekniska egenskaper för Ebara 623GP05110710

• Varumärke: Ebara.
• Referens: 623GP05110710.
• Modell: COMPACT BM/15G WATERCONTROL.
• Typ: automatisk tryckstegringsenhet för hushållsbruk.
• Antal pumpar: 1.
• Pumptyp: horisontell flertrins centrifugalpump.
• Reglering: elektronisk tryckregulator WATERCONTROL.
• Hastighet: fast.
• Effekt: 1,1 kW.
• Motsvarande effekt: 1,5 hk.
• Matning: enfas 230 V ±10 %.
• Frekvens: 50 Hz för pumpen.
• Pumpens upptagna ström: 7,3 A.
• Kondensator: 31,5 µF / 450 V.
• Maxflöde enligt kurva: 7,2 m³/h.
• Höjd vid 7,2 m³/h: 22 mvp.
• Höjd vid 6 m³/h: 34,5 mvp.
• Höjd vid 4,8 m³/h: 44,5 mvp.
• Höjd vid 3 m³/h: 54 mvp.
• Höjd vid 1,2 m³/h: 59 mvp.
• Maximalt arbetstryck: 10 bar.
• Maximal vätsketemperatur: 40 °C.
• Pumphus: gjutjärn.
• Stöd: gjutjärn.
• Ytterhölje: rostfritt stål AISI 304.
• Pumphjul och diffusorer: teknopolymer.
• Axel: rostfritt stål AISI 416.
• Mekanisk tätning: kol / keramik / NBR.
• Motor: 2-polig asynkronmotor.
• Kylning: forcerad.
• Isolering: klass F.
• Pumpens skydd: IP44.
• Termoamperemetriskt skydd: integrerat, med automatisk återställning.
• Suganslutning: G 1¼".
• Pumpens tryckanslutning: G 1".
• Pumpens vikt: cirka 15,9 kg.
• Pumpens längd: cirka 438 mm.

Egenskaper för tryckregulatorn WATERCONTROL

• Funktion: automatisk start och stopp enligt behov.
• Skydd mot vattenbrist: ja.
• Starttryck: 1,5 bar.
• Reglering av starttryck: nej.
• Maxtryck: 10 bar.
• Matning: 230 V enfas ±10 %.
• Frekvens: 50/60 Hz.
• Maxström: 10 A.
• Maximal pumpeffekt: 1,1 kW.
• Maximal temperatur: 60 °C.
• Skydd: IP65.
• Manometer: ja.
• Anslutning: 1".
• Ljusindikering för drift: ja.
• Återställningsknapp: ja.

Ebara tryckstegringsenhet för automatisk vattenförsörjning

Ebara COMPACT BM/15G WATERCONTROL kombinerar en flertrins 1,5 hk-pump med automatisk elektronisk reglering och erbjuder en kompakt lösning för installationer som behöver öka trycket eller distribuera vatten från en tank.

Den hydrauliska kurvan gör det möjligt att nå upp till 7,2 m³/h, medan konstruktionen med gjutjärnshus, AISI 304-hölje och rostfri axel är avsedd att ge robusthet i applikationer med rent vatten. WATERCONTROL automatiserar start och stopp, har manometer och skyddar mot vattenbrist, vilket förenklar den dagliga användningen av enheten.

Tack vare sina prestanda är den särskilt lämplig för tryckhöjning i bostäder, enfamiljshus, trädgårdsbevattning och andra applikationer för försörjning av rent vatten som ligger inom dess flödes- och tryckkurva.
