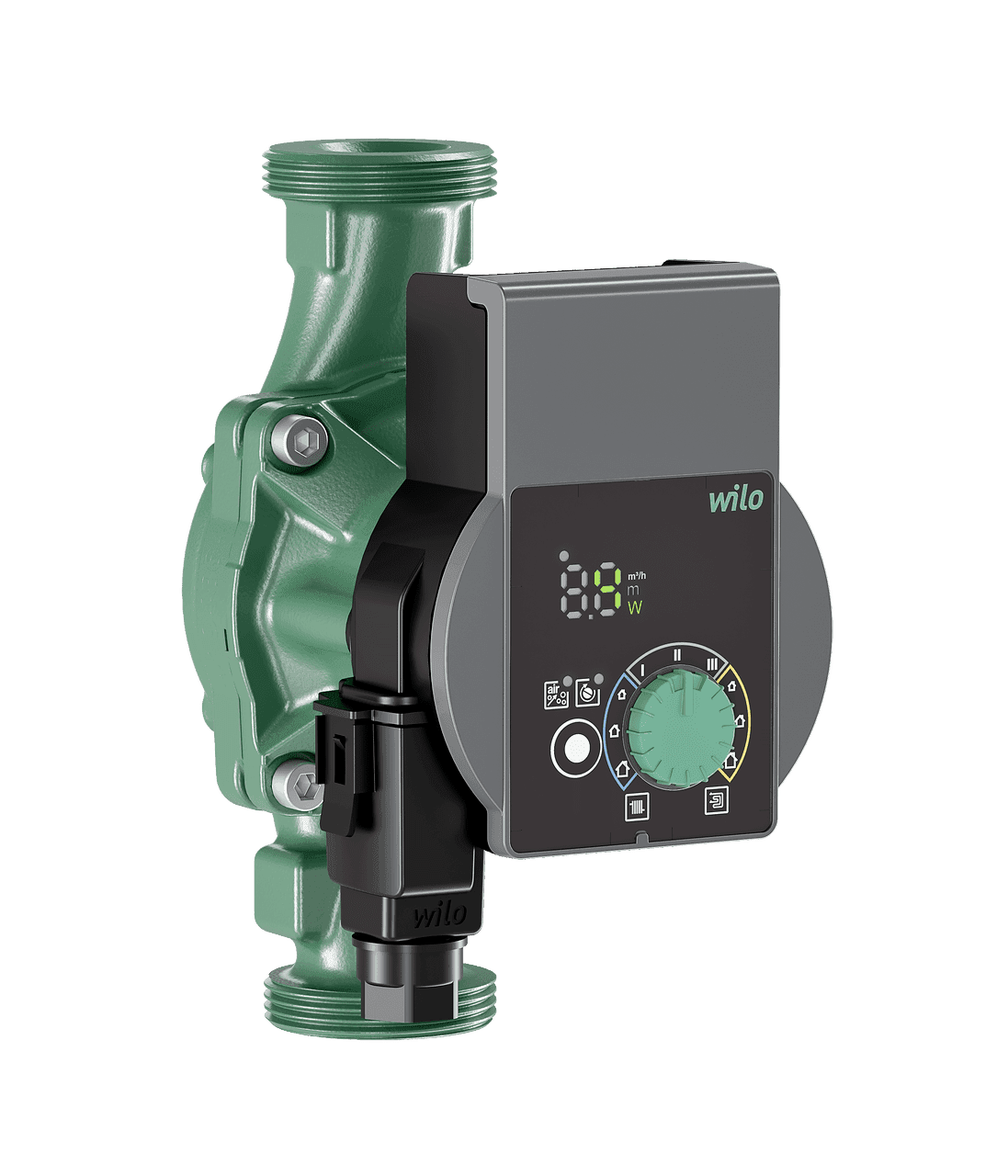

Cirkulationspump Wilo Yonos PICO 25/1-8

Den cirkulationspumpen Wilo Yonos PICO 25/1-8, referens 4215517, är en högeffektiv pump med elektronisk reglering som är utformad för cirkulation av vatten i värme- och klimatanläggningar. Den erbjuder ett maximalt flöde på 4,4 kubikmeter per timme och en maximal uppfordringshöjd på 7,6 meter, med olika regleringslägen som gör det möjligt att anpassa driften till radiatorer, golvvärme och andra hydrauliska installationer.

Den synkrona motorn med ECM-teknik, den integrerade elektroniska regleringen och ett energieffektivitetsindex på högst 0,23 gör det möjligt att anpassa pumpens drift efter kretsens verkliga behov. Den har dessutom LED-display, avluftningsfunktion, automatisk upplåsning, motorskydd och Wilo-elanslutning för att förenkla installation och driftsättning.

Högeffektiv cirkulationspump för värme och klimat

Wilo Yonos PICO är konstruerad som en underhållsfri cirkulationspump med våt rotor. I denna typ av konstruktion arbetar rotorn i kontakt med den pumpade vätskan, vilket ger en lämplig drift för kontinuerlig cirkulation i byggnaders hydraulsystem.

Wilo anger denna modell för tillämpningar inom värme och klimat och den gör det möjligt att välja olika reglerstrategier beroende på kretsens egenskaper.

Maximalt flöde på 4,4 kubikmeter per timme

Yonos PICO 25/1-8 uppnår ett maximalt flöde på 4,4 kubikmeter per timme. Den faktiska driften beror på kretsens hydrauliska motstånd och den arbets punkt som installationen kräver.

Den integrerade elektroniska regleringen gör det möjligt att justera pumpens beteende så att tillgängligt flöde och tryck anpassas efter systemets behov, vilket undviker att den arbetar permanent med maximal hastighet när det inte behövs.

Maximal uppfordringshöjd på 7,6 meter

Denna modell ger en maximal uppfordringshöjd på 7,6 meter, vilket placerar den inom Yonos PICO-serien för installationer som kräver hög uppfordringskapacitet.

Denna egenskap gör det möjligt att använda den i värme- eller klimatsystem med olika tryckfall, så länge den erforderliga driftpunkten ligger inom pumpens hydrauliska kurva.

Tre regleringslägen

Wilo Yonos PICO 25/1-8 har tre huvudtyper av reglering, vilket gör det möjligt att anpassa driften till olika hydraulsystem.

Läget för variabel differenstryckreglering minskar gradvis det tryck som pumpen ger när det erforderliga flödet minskar. Det är särskilt användbart i installationer där termostatventiler eller andra komponenter ständigt ändrar kretsens motstånd.

Läget för konstant differenstryck håller det valda värdet praktiskt taget konstant inom arbetsområdet, en lösning som är särskilt lämplig för vissa kretsar som golvvärmeinstallationer.

Den har också konstant hastighet med tre valbara kurvor, vilket gör det möjligt att arbeta på liknande sätt som en traditionell cirkulationspump med flera hastigheter när installationen kräver det.

Lämplig för radiatorer och golvvärme

Tack vare de olika regleringslägena kan pumpen konfigureras efter vilken typ av värmeavgivare som är installerad. Wilo anger uttryckligen val av driftläge för tillämpningar med radiatorer och golvvärme.

Denna flexibilitet gör det möjligt att använda samma pump i många värme- och klimatsystem och anpassa det hydrauliska beteendet till varje krets egenskaper.

LED-display för visning av huvudparametrar

Pumpen har en segmenterad LED-indikator som underlättar inställning och övervakning direkt från enhetens front.

Displayen visar börvärde, aktuellt flöde, elektrisk förbrukning och eventuella felkoder. På så sätt kan installatören snabbt kontrollera driftstatus utan externa instrument för grundläggande justeringar.

Styrning med grön knapp

Inställningen görs med Wilos karakteristiska gröna knapp. Detta reglage gör det enkelt att välja huvudparametrarna under driftsättningen.

Systemet kombinerar vridreglaget med LED-displayen för att underlätta justering av uppfordringshöjd, hastighet eller motsvarande regleringsläge.

Manuell avluftningsfunktion

Yonos PICO har en manuell avluftningsfunktion som är avsedd att underlätta borttagning av luft som samlats i motorutrymmet.

Denna funktion är särskilt användbar vid idrifttagning efter att kretsen fyllts, och hjälper till att uppnå korrekt hydraulisk drift.

Automatisk upplåsning och manuell återställning

Wilo utrustar denna pump med en automatisk upplåsningsfunktion. Motorn är blockeringstålig och elektroniken innehåller funktioner som är avsedda att återställa driften vid vissa situationer.

Den har också manuell återställning, vilket gör det möjligt att ingripa på enheten när det är nödvändigt att återställa driften efter vissa störningar.

Synkronmotor med ECM-teknik

Pumpen använder en högeffektiv synkronmotor med ECM-teknik och integrerad elektronisk effektreglering.

Motorn drivs med enfas 230 volt, med en tolerans på 10 procent, och frekvens på 50 eller 60 hertz.

Drifthastigheten kan variera ungefär mellan 500 och 4 800 varv per minut, och justeras elektroniskt beroende på valt regleringsläge och kretsens hydrauliska behov.

Elektrisk förbrukning mellan 4 och 75 watt

Pumpens elektriska förbrukning varierar beroende på driftpunkt. Wilo anger en minsta förbrukning på 4 watt och en maximal förbrukning på 75 watt.

Motorns nominella effekt är 58 watt. Tack vare den elektroniska regleringen kan pumpen minska sin förbrukning när installationen kräver mindre flöde eller tryck.

Energieffektivitetsindex på högst 0,23

Yonos PICO 25/1-8 har ett energieffektivitetsindex på högst 0,23, vilket placerar den i kategorin högeffektiva elektroniska cirkulationspumpar.

Denna egenskap, i kombination med automatisk effektreglering, gör det möjligt att minska förbrukningen jämfört med konventionella cirkulationspumpar som arbetar permanent med fast hastighet.

Vätsketemperatur mellan -10 och 95 grader Celsius

Pumpen klarar en vätsketemperatur mellan -10 och 95 grader Celsius, vilket gör att den kan användas i olika värme- och klimatanläggningar inom detta intervall.

Den tillåtna omgivningstemperaturen ligger mellan -10 och 40 grader Celsius.

Maximalt arbetstryck på 10 bar

Pumpens maximala tillåtna tryck är 10 bar. Kretsen måste dimensioneras så att installationens maximala tryck alltid ligger inom denna gräns.

Wilo anger dessutom en minsta inloppshöjd på 0,5 meter vid 50 grader Celsius och 3 meter vid 95 grader Celsius, värden som ska beaktas för att undvika olämpliga hydrauliska förhållanden vid pumpens sug.

DN 25-anslutning och monteringslängd på 180 millimeter

Pumpen har en röranslutning G 1 1/2, motsvarande en RP 1-pumpanslutning och nominell diameter DN 25.

Avståndet mellan gängorna är 180 millimeter, ett vanligt mått för cirkulationspumpar i denna kapacitet som underlättar utbyte och integration i kompatibla installationer.

Wilo-elanslutning för enkel montering

Enheten har en snabbanslutning från Wilo för elanslutningen. Detta system är utformat för att underlätta kabeldragning vid installation och underhåll.

Pumpen har dessutom integrerat motorskydd, så den behöver inte ett separat konventionellt skyddssystem mot motorblockering inom de förhållanden som tillverkaren anger.

Robust konstruktion för kontinuerlig drift

Hydraulikhuset är tillverkat av gråjärn, medan axeln är av rostfritt stål. Löphjulet är tillverkat av glasfiberförstärkt plast och lagren är av metallimpregnerat kol.

Denna materialkombination är särskilt utformad för drift av en cirkulationspump med våt rotor i värme- och klimatsystem.

IPX4D-skydd och isolationsklass F

Motorn har en skyddsklass IPX4D och elektrisk isolering av klass F.

Pumpen uppfyller dessutom relevanta krav på elektromagnetisk kompatibilitet och har märkningar och godkännanden som CE, VDE och EAC.

Kompakt format och låg vikt

Wilo Yonos PICO 25/1-8 har kompakta mått som underlättar montering i teknikrum, hydrauliska skåp och andra utrymmen med begränsat platsutrymme.

Den är 180 millimeter lång, har en ungefärlig höjd på 102 millimeter och en bredd på 143 millimeter. Nettovikten är cirka 2 kilogram.

Tekniska egenskaper för Wilo Yonos PICO 25/1-8

• Varumärke: Wilo.
• Serie: Yonos PICO.
• Referens: 4215517.
• Modell: Yonos PICO 25/1-8.
• EAN: 4048482758497.
• Produkttyp: elektronisk cirkulationspump med våt rotor.
• Användning: värme och klimat.
• Maximalt flöde: 4,4 kubikmeter per timme.
• Maximal uppfordringshöjd: 7,6 meter.
• Maximalt arbetstryck: 10 bar.
• Vätsketemperatur: mellan -10 och 95 grader Celsius.
• Omgivningstemperatur: mellan -10 och 40 grader Celsius.
• Matning: enfas 230 volt, med 10 procents tolerans.
• Frekvens: 50 eller 60 hertz.
• Motorns nominella effekt: 58 watt.
• Minsta förbrukning: 4 watt.
• Maximal förbrukning: 75 watt.
• Hastighet: mellan 500 och 4 800 varv per minut.
• Energieffektivitetsindex: högst 0,23.
• Regleringslägen: variabel differenstryckreglering, konstant differenstryck och konstant hastighet med 3 kurvor.
• Display: segmenterad LED-indikator.
• Visning: börvärde, aktuellt flöde, effektförbrukning och felkoder.
• Avluftningsfunktion: manuell.
• Automatisk upplåsning: ja.
• Manuell återställning: ja.
• Blockeringstålig motor: ja.
• Integrerat motorskydd: ja.
• Elanslutning: snabbanslutning från Wilo.
• Hydraulisk anslutning: G 1 1/2.
• Alternativ anslutning: RP 1.
• Nominell diameter: DN 25.
• Monteringslängd: 180 millimeter.
• Pumphus: gråjärn.
• Löphjul: polypropen förstärkt med glasfiber.
• Axel: rostfritt stål.
• Lagren: metallimpregnerat kol.
• Skyddsklass: IPX4D.
• Isolationsklass: F.
• Längd: 180 millimeter.
• Höjd: 102 millimeter.
• Bredd: 143 millimeter.
• Nettovikt: cirka 2 kilogram.

Effektiv cirkulation för radiatorer och golvvärme

Wilo Yonos PICO 25/1-8 kombinerar ett maximalt flöde på 4,4 kubikmeter per timme och en uppfordringshöjd på upp till 7,6 meter med högeffektiv elektronisk reglering. Dess lägen för konstant differenstryck, variabel differenstryckreglering och konstant hastighet gör det möjligt att anpassa driften till olika värme- och klimatanläggningar.

LED-displayen, den gröna knappen, visningen av förbrukning och flöde, avluftningsfunktionen, den automatiska upplåsningen och den snabba Wilo-anslutningen förenklar både driftsättning och daglig användning och erbjuder en effektiv och mångsidig lösning för vattencirkulation i byggnaders hydraulsystem.
