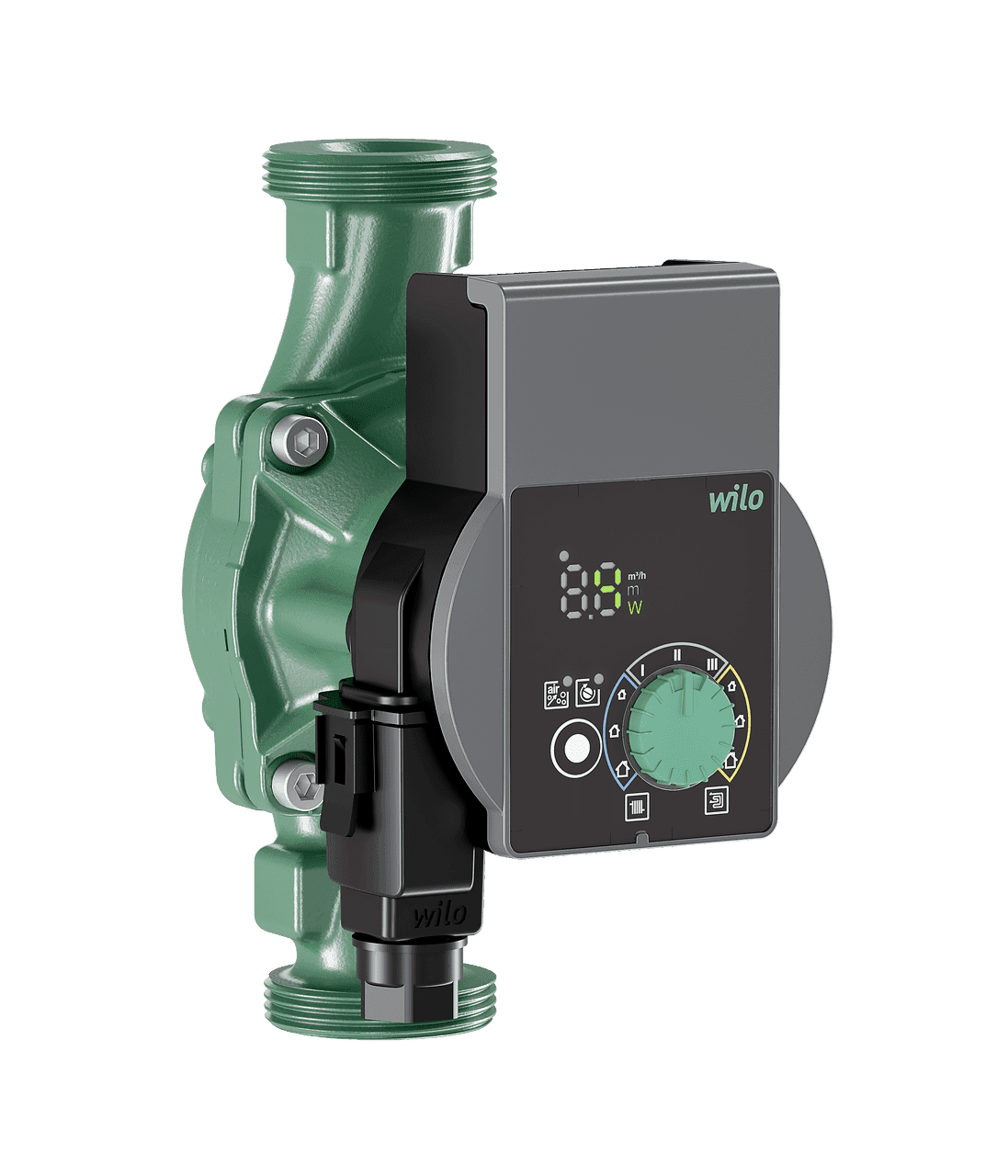

Cirkulationspump Wilo Yonos PICO 25/1-8-130

Den cirkulationspumpen Wilo Yonos PICO 25/1-8-130, artikelnummer 4215518, är en elektronisk högeffektiv våtrotorpump avsedd för cirkulation av vatten i värme- och klimatanläggningar. Den erbjuder ett maximalt flöde på 4,4 kubikmeter per timme, en maximal lyfthöjd på 7,6 meter och en kompakt monteringslängd på 130 millimeter.

Utrustad med ECM-synkronmotor och integrerad elektronisk reglering anpassar den sin drift efter anläggningens hydrauliska behov. Den möjliggör val av variabelt differenstryck, konstant differenstryck eller konstant hastighet med tre kurvor, vilket gör den lämplig både för radiatorsystem och golvvärmekretsar.

Elektronisk cirkulationspump Wilo Yonos PICO 25/1-8-130

Wilo Yonos PICO är en underhållsfri cirkulationspump med våt rotor och gängad anslutning samt kontinuerlig elektronisk reglering av differenstrycket.

Det kompakta formatet med 130 millimeter mellan anslutningarna är särskilt lämpligt för installationer där utrymmet är begränsat, samtidigt som de hydrauliska prestanda som motsvarar versionen 25/1-8 bibehålls.

Maximalt flöde på 4,4 kubikmeter per timme

Pumpen uppnår ett maximalt flöde på 4,4 kubikmeter per timme. Det faktiska driftflödet beror på anläggningens arbetspunkt, tryckförlusterna och det valda regleringsläget.

Den elektroniska regleringen gör det möjligt att automatiskt anpassa motordriften för att undvika att pumpen arbetar permanent med maximal effekt när kretsen behöver ett lägre flöde.

Maximal lyfthöjd på 7,6 meter

Yonos PICO 25/1-8-130 ger en maximal lyfthöjd på 7,6 meter, vilket ger kapacitet att arbeta i installationer med höga tryckförluster inom sitt arbetsområde.

Det slutliga valet bör göras med hänsyn till det erforderliga flödet och det nödvändiga differenstrycket i kretsen.

Tre regleringslägen

Wilo gör det möjligt att välja olika driftstrategier för att anpassa pumpen till varje hydraulsystems egenskaper.

• Variabelt differenstryck: minskar gradvis differenstrycket när det begärda flödet sjunker.
• Konstant differenstryck: håller det valda tryckvärdet praktiskt taget konstant.
• Konstant hastighet: gör det möjligt att välja mellan 3 driftkurvor med fast hastighet.

För radiatorer och golvvärme

Regleringslägena kan väljas beroende på applikation. Wilo avser uttryckligen konfigurationer för radiatorinstallationer och golvvärme, vilket underlättar driftsättningen av pumpen.

I system med termostatventiler kan variabelt differenstryck användas, medan konstant differenstryck är lämpligt för många golvvärmeinstallationer.

LED-display med driftinformation

Pumpen har en segment-LED-indikator som gör det möjligt att direkt visa de viktigaste parametrarna på enhetens framsida.

Displayen ger information om:

• Valt börvärde.
• Aktuellt flöde.
• Momentan elförbrukning.
• Felkoder.

Denna information underlättar både driftsättning och kontroll- och underhållsarbeten i anläggningen.

Styrning med Wilos gröna knapp

Inställningen görs med den karakteristiska gröna Wilo-knappen, där regleringsläge och driftvärden kan väljas.

Kombinationen av frontmanöver och LED-display gör det möjligt att göra de viktigaste justeringarna direkt på pumpen.

Manuell avluftningsfunktion

Wilo Yonos PICO 25/1-8-130 har en manuell avluftningsfunktion som underlättar borttagning av luft i motorrummet.

Denna funktion är särskilt användbar vid första driftsättning eller efter påfyllning och underhåll av kretsen.

Automatisk upplåsning

Motorn är blockeringssäker och har en automatisk upplåsningsfunktion som bidrar till att återställa driften i vissa situationer.

Pumpen har även manuell återstart och integrerat motorskydd.

Synkronmotor med ECM-teknik

Pumpen använder en synkronmotor med ECM-teknik och integrerad elektronisk effektreglering. Denna teknik gör det möjligt att variera motorhastigheten efter kretsens hydrauliska behov.

Hastighetsområdet ligger ungefär mellan 500 och 4 800 varv per minut.

Elförbrukning på 4 till 75 watt

Elförbrukningen varierar beroende på valt driftläge. Wilo anger en minsta förbrukning på 4 watt och en maximal förbrukning på 75 watt.

Motorns nominella effekt är 58 watt. Den elektroniska regleringen gör det möjligt att minska förbrukningen när behovet av flöde eller tryck sjunker.

Energieffektivitetsindex lika med eller lägre än 0,23

Yonos PICO 25/1-8-130 har ett energieffektivitetsindex lika med eller lägre än 0,23.

ECM-motorn och den elektroniska regleringen gör det möjligt att anpassa energiförbrukningen efter anläggningens verkliga behov och undvika kontinuerlig drift med endast en hastighet.

Enfasmatning på 230 volt

Pumpen är konstruerad för en enfasmatning på 230 volt med 10 procents tolerans och kan arbeta med frekvenser på 50 eller 60 hertz.

Den elektriska anslutningen sker via Wilos snabbkontakt, utvecklad för att förenkla kabeldragning vid montering och underhåll.

Vätsketemperatur mellan -10 och 95 grader Celsius

Den tillåtna temperaturen för den pumpade vätskan ligger mellan -10 och 95 grader Celsius.

Den tillåtna omgivningstemperaturen ligger mellan -10 och 40 grader Celsius, medan den maximala vätsketemperaturen på 95 grader Celsius gäller inom de villkor som anges av Wilo.

Maximalt arbetstryck på 10 bar

Pumpen klarar ett maximalt arbetstryck på 10 bar.

Wilo anger dessutom en minsta inloppshöjd på 0,5 meter vid 50 grader Celsius och 3 meter vid 95 grader Celsius, värden som måste följas för att säkerställa lämpliga hydrauliska förhållanden.

DN 25-anslutning och monteringslängd på 130 millimeter

Yonos PICO 25/1-8-130 har gängade anslutningar och en reducerad längd mellan kopplingarna, vilket underlättar integration i kompakta utrymmen.

• Röranslutning: G 1 1/2.
• Alternativ anslutning: RP 1.
• Nominell diameter: DN 25.
• Längd mellan gängor: 130 millimeter.

Monteringslängden på 130 millimeter är en av de viktigaste skillnaderna jämfört med versionen Yonos PICO 25/1-8 på 180 millimeter.

Slitstarka material för värme och klimat

Pumpen kombinerar olika material som valts för användning i slutna hydraulsystem:

• Pumphus: grågjutjärn.
• Impeller: polypropen förstärkt med 40 procent glasfiber.
• Axel: rostfritt stål.
• Lager: metallimpregnerat kol.

Den våta rotorkonstruktionen gör det möjligt att avstå från konventionellt underhåll av rotor-lager-enheten inom de användningsvillkor som anges av tillverkaren.

Integrerat partikelfilter

Wilo anger att ett partikelfilter ingår som standardutrustning i pumpen.

Denna komponent ingår i den interna konstruktionen som är avsedd att främja tillförlitlig drift av hydraulsystemet och motorn.

IPX4D-skydd och isolationsklass F

Motorn har en skyddsklass IPX4D och en isoleringsklass F.

Pumpen uppfyller dessutom de elektromagnetiska kompatibilitetsnormer som anges av Wilo och har godkännanden och märkningar CE, VDE och EAC.

Kompakta mått

Modellen på 130 millimeter är utformad för att ta liten plats i installationen.

• Total längd: 138 millimeter.
• Höjd: 102 millimeter.
• Bredd: 143 millimeter.
• Monteringslängd: 130 millimeter.
• Ungefärlig nettovikt: 1,8 kilogram.

Tekniska egenskaper för Wilo Yonos PICO 25/1-8-130

• Varumärke: Wilo.
• Serie: Yonos PICO.
• Artikelnummer: 4215518.
• Modell: Yonos PICO 25/1-8-130.
• EAN: 4048482758503.
• Produkttyp: elektronisk cirkulationspump med våt rotor.
• Användning: värme och klimat.
• Maximalt flöde: 4,4 kubikmeter per timme.
• Maximal lyfthöjd: 7,6 meter.
• Maximalt arbetstryck: 10 bar.
• Minsta vätsketemperatur: -10 grader Celsius.
• Högsta vätsketemperatur: 95 grader Celsius.
• Omgivningstemperatur: mellan -10 och 40 grader Celsius.
• Matning: enfas 230 volt, med 10 procents tolerans.
• Frekvens: 50 eller 60 hertz.
• Motorns nominella effekt: 58 watt.
• Minsta förbrukning: 4 watt.
• Maximal förbrukning: 75 watt.
• Minsta hastighet: 500 varv per minut.
• Maximal hastighet: 4 800 varv per minut.
• Energieffektivitetsindex: lika med eller lägre än 0,23.
• Regleringslägen: variabelt differenstryck, konstant differenstryck och konstant hastighet med 3 kurvor.
• Display: segment-LED-indikator.
• Visning: börvärde, aktuellt flöde, elförbrukning och felkoder.
• Avluftningsfunktion: manuell.
• Automatisk upplåsning: ja.
• Manuell återstart: ja.
• Integrerat motorskydd: ja.
• Blockeringssäker motor: ja.
• Partikelfilter: ja.
• Elektrisk anslutning: Wilo-snabbkontakt.
• Hydraulisk anslutning: G 1 1/2.
• Alternativ anslutning: RP 1.
• Nominell diameter: DN 25.
• Monteringslängd: 130 millimeter.
• Pumphus: grågjutjärn.
• Impeller: glasfiberförstärkt polypropen.
• Axel: rostfritt stål.
• Lager: metallimpregnerat kol.
• Skyddsklass: IPX4D.
• Isoleringsklass: F.
• Total längd: 138 millimeter.
• Höjd: 102 millimeter.
• Bredd: 143 millimeter.
• Ungefärlig nettovikt: 1,8 kilogram.
• Godkännanden och märkningar: CE, VDE och EAC.

Kompakt högeffektiv pump för krävande kretsar

Wilo Yonos PICO 25/1-8-130 kombinerar en maximal lyfthöjd på 7,6 meter och ett flöde på upp till 4,4 kubikmeter per timme med en anslutningslängd på endast 130 millimeter, vilket gör den särskilt praktisk när en kraftfull cirkulationspump behövs i ett begränsat utrymme.

ECM-motorn, den elektroniska regleringen, LED-displayen, avluftningsfunktionen, den automatiska upplåsningen, de tre driftlägena och Wilo-snabbkontakten underlättar både installation och justering i radiator-, golvvärme- och andra värme- och klimatapplikationer.
