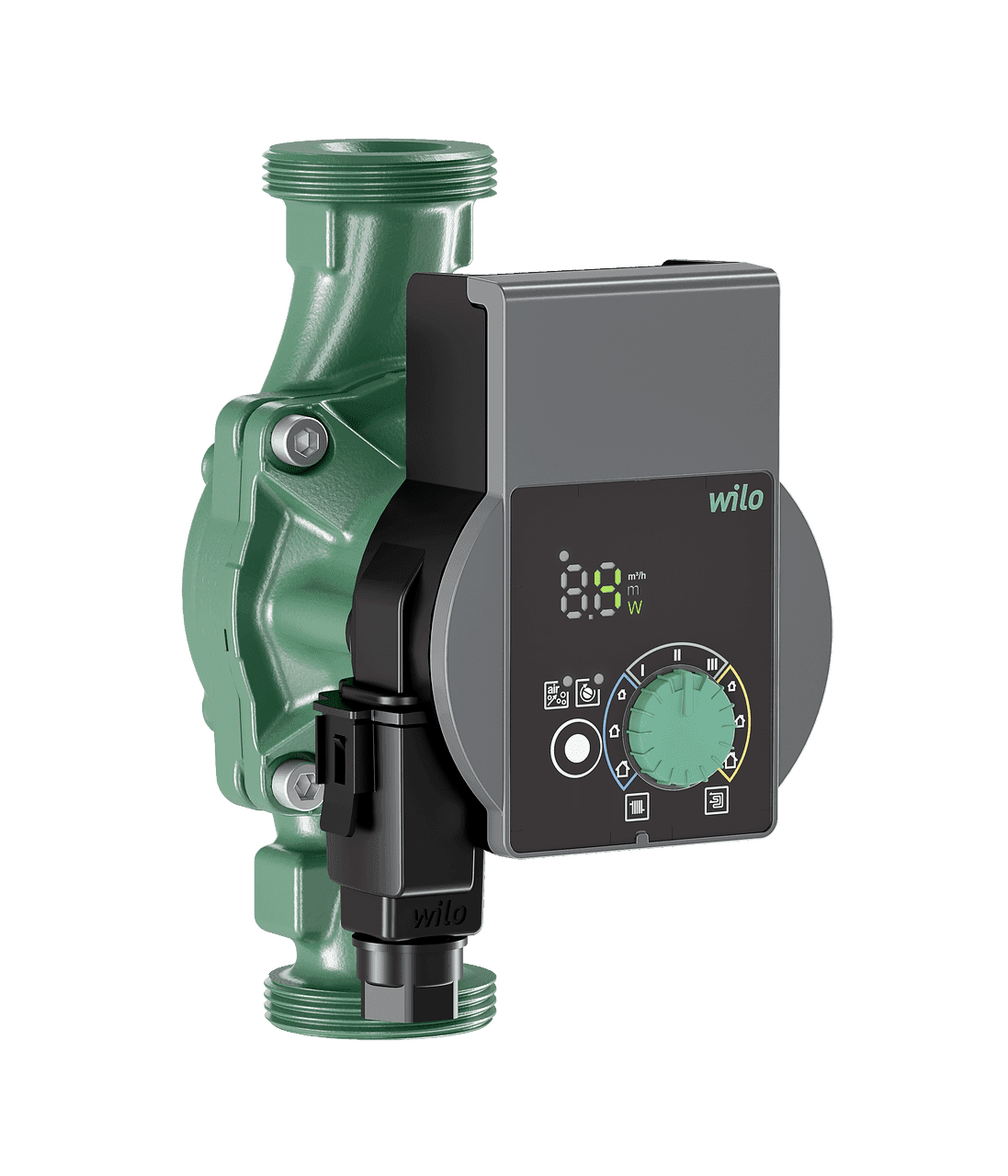

Cirkulationspump Wilo Yonos PICO 25/1-6-130

Den cirkulationspumpen Wilo Yonos PICO 25/1-6-130, referens 4215516, är en elektronisk högeffektiv våtrotorpump avsedd för cirkulation av vatten i värme- och klimatanläggningar. Den erbjuder ett maximalt flöde på 3,6 kubikmeter per timme, en maximal lyfthöjd på 6 meter och en särskilt kompakt монтажlängd på 130 millimeter.

Utrustad med synkronmotor med ECM-teknik och integrerad elektronisk reglering anpassar den sin drift efter anläggningens hydrauliska behov. Den möjliggör val av variabel differenstryckreglering, konstant differenstryck eller konstant hastighet med tre kurvor, vilket gör att den kan anpassas både till system med radiatorer och golvvärme.

Elektronisk cirkulationspump Wilo Yonos PICO 25/1-6-130

Yonos PICO är en underhållsfri våtrotorcirkulationspump med gängad anslutning. Den är utvecklad för att ge effektiv vattencirkulation i byggnaders hydraulsystem och justerar automatiskt motoreffekten beroende på valt regleringsläge.

Formatet på 130 millimeter mellan anslutningarna är särskilt användbart i installationer där utrymmet är begränsat och underlättar även utbyte av befintliga pumpar med samma монтажlängd.

Maximalt flöde på 3,6 kubikmeter per timme

Wilo Yonos PICO 25/1-6-130 ger ett maximalt flöde på 3,6 kubikmeter per timme. Det faktiska flödet beror på tryckförlusterna i kretsen, vald lyfthöjd och det inställda regleringsläget.

Den integrerade elektroniken gör det möjligt att automatiskt minska prestandan när anläggningen behöver mindre cirkulation, vilket förhindrar att pumpen arbetar kontinuerligt med maximal effekt.

Maximal lyfthöjd på 6 meter

Denna modell når en maximal lyfthöjd på 6 meter, vilket ger kapacitet att arbeta i värme- och klimatsystem med olika nivåer av hydrauliskt motstånd.

Driftpunkten ska alltid väljas inom pumpens karakteristiska kurva och i enlighet med det flöde och det differenstryck som krävs i anläggningen.

Tre regleringslägen

Pumpen gör det möjligt att välja mellan tre driftstrategier för att anpassa sig till olika typer av kretsar:

• Variabelt differenstryck: pumpen minskar differenstrycket när det erforderliga flödet sjunker, vilket är särskilt lämpligt för kretsar med termostatventiler.
• Konstant differenstryck: håller det valda differenstrycket i stort sett konstant, ett lämpligt alternativ för många golvvärmesystem.
• Konstant hastighet: gör det möjligt att välja mellan tre fasta hastighetskurvor för applikationer som kräver ett konstant hydrauliskt beteende.

Lämplig för radiatorer och golvvärme

Wilo gör det möjligt att välja regleringsläge beroende på applikationen för värme med radiatorer eller golvvärme. Denna flexibilitet underlättar anpassning av pumpen till nya installationer samt vid utbyte eller modernisering av befintliga system.

LED-display med driftinformation

Yonos PICO har en segment-LED-indikator som gör det möjligt att direkt från fronten avläsa de viktigaste driftparametrarna.

Displayen kan visa:

• Valt börvärde.
• Aktuellt flöde.
• Momentan elförbrukning.
• Felkoder.

Denna information underlättar idrifttagning, justering och grundläggande felsökning utan behov av extern utrustning.

Inställning med Wilo-grön knapp

Den karakteristiska gröna Wilo-knappen gör det enkelt att välja de viktigaste driftparametrarna. Installatören kan konfigurera regleringsläge och börvärde direkt från pumpens front.

Manuell avluftningsfunktion

Pumpen har en manuell avluftningsfunktion som är avsedd att avlägsna luft som samlats i motorutrymmet under idrifttagning eller efter arbeten i hydraulsystemet.

En korrekt avluftning bidrar till stabil drift och hjälper till att minska ljud som orsakas av luft i systemet.

Automatisk upplåsning och manuell återställning

Motorn är konstruerad för att vara blockeringssäker och har en automatisk upplåsningsfunktion. Elektroniken möjliggör också en manuell återställning när det behövs efter vissa störningar.

Motorskyddet är integrerat i själva enheten, vilket förenklar elinstallationen.

Synkronmotor med ECM-teknik

Wilo Yonos PICO 25/1-6-130 använder en högeffektiv synkronmotor med ECM-teknik och elektronisk effektreglering.

Hastigheten kan variera ungefär mellan 700 och 4 200 varv per minut, anpassat efter valt regleringsläge och erforderlig driftpunkt.

Elförbrukning mellan 4 och 40 watt

Den elektroniska regleringen gör det möjligt att anpassa energiförbrukningen efter kretsens verkliga behov. Wilo anger en minsta förbrukning på 4 watt och en maximal förbrukning på 40 watt.

Motorns nominella effekt är 30 watt. När det hydrauliska behovet minskar kan pumpen reducera både hastighet och elförbrukning.

Energieffektivitetsindex lika med eller lägre än 0,20

Pumpen har ett energieffektivitetsindex lika med eller lägre än 0,20, ett värde som Wilo anger som referens för högeffektiva cirkulationspumpar.

Kombinationen av ECM-motor och elektronisk reglering minskar förbrukningen jämfört med konventionella cirkulationspumpar som arbetar kontinuerligt med fast hastighet.

Enfasmatning på 230 volt

Yonos PICO drivs med enfas 230 volt, med 10 procents tolerans, och är kompatibel med frekvenser på 50 eller 60 hertz.

Elanslutningen förenklas med Wilo-snabbkontakten, som är utformad för att snabba upp kabeldragningen vid installation och underhåll.

Vätsketemperatur mellan -10 och 95 grader Celsius

Det tillåtna temperaturområdet för vätskan ligger mellan -10 och 95 grader Celsius, vilket gör det möjligt att använda pumpen i olika värme- och klimatanvändningar.

Den tillåtna omgivningstemperaturen under drift ligger mellan -10 och 40 grader Celsius.

Maximalt arbetstryck på 10 bar

Wilo Yonos PICO 25/1-6-130 är konstruerad för att arbeta vid ett maximalt tryck på 10 bar.

Wilo anger dessutom minimikrav för inloppstryck för att undvika hydrauliska problem: en minsta inloppshöjd på 0,5 meter vid 50 grader Celsius och 3 meter vid 95 grader Celsius.

DN 25-anslutning och монтажlängd på 130 millimeter

Pumpen har en gängad anslutning G 1 1/2, motsvarande en alternativ anslutning RP 1 och nominell diameter DN 25.

Avståndet mellan anslutningarna är endast 130 millimeter, en av de viktigaste egenskaperna hos denna variant jämfört med Yonos PICO-versionerna på 180 millimeter.

• Röranslutning: G 1 1/2.
• Alternativ anslutning: RP 1.
• Nominell diameter: DN 25.
• Avstånd mellan gängor: 130 millimeter.

Robust och underhållsfri konstruktion

Pumphuset är tillverkat av gråjärn. Löphjulet består av polypropen förstärkt med 40 procent glasfiber, medan axeln är tillverkad av rostfritt stål.

Lagren är av metallimpregnerat kol och är utformade för den typiska driften hos en våtrotorcirkulationspump.

IPX4D-skydd och isolationsklass F

Motorn har en skyddsklass IPX4D och en isoleringsklass F.

Pumpen uppfyller dessutom tillämpliga krav på elektromagnetisk kompatibilitet och har CE-, VDE- och EAC-godkännanden och märkningar.

Integrerat partikelfilter

Wilos tekniska datablad anger att pumpen är utrustad med partikelfilter, vilket bidrar till att skydda de interna komponenterna mot vissa partiklar i kretsen.

Kompakta mått och låg vikt

Versionen på 130 millimeter är särskilt utformad för installationer där pumpens utrymmesbehov måste minimeras.

• Total längd: cirka 138 millimeter.
• Höjd: cirka 102 millimeter.
• Bredd: cirka 131 millimeter.
• Монтажlängd mellan gängor: 130 millimeter.
• Nettovikt: cirka 1,6 kilogram.

Tekniska egenskaper för Wilo Yonos PICO 25/1-6-130

• Varumärke: Wilo.
• Serie: Yonos PICO.
• Referens: 4215516.
• Modell: Yonos PICO 25/1-6-130.
• EAN: 4048482758480.
• Produkttyp: elektronisk cirkulationspump med våtrotor.
• Användning: värme och kyla.
• Maximalt flöde: 3,6 kubikmeter per timme.
• Maximal lyfthöjd: 6 meter.
• Maximalt arbetstryck: 10 bar.
• Vätsketemperatur: mellan -10 och 95 grader Celsius.
• Omgivningstemperatur: mellan -10 och 40 grader Celsius.
• Matning: enfas 230 volt, med 10 procents tolerans.
• Frekvens: 50 eller 60 hertz.
• Motorns nominella effekt: 30 watt.
• Minsta förbrukning: 4 watt.
• Maximal förbrukning: 40 watt.
• Minsta hastighet: 700 varv per minut.
• Maximal hastighet: 4 200 varv per minut.
• Energieffektivitetsindex: lika med eller lägre än 0,20.
• Regleringslägen: variabelt differenstryck, konstant differenstryck och konstant hastighet med tre kurvor.
• Display: segment-LED-indikator.
• Visning: börvärde, aktuellt flöde, effektförbrukning och felkoder.
• Avluftningsfunktion: manuell.
• Automatisk upplåsning: ja.
• Manuell återställning: ja.
• Blockeringssäker motor: ja.
• Integrerat motorskydd: ja.
• Partikelfilter: ja.
• Elanslutning: Wilo-snabbkontakt.
• Hydraulisk anslutning: G 1 1/2.
• Alternativ anslutning: RP 1.
• Nominell diameter: DN 25.
• Montage längd: 130 millimeter.
• Pumphus: gråjärn.
• Löphjul: polypropen förstärkt med glasfiber.
• Axel: rostfritt stål.
• Lager: metallimpregnerat kol.
• Skyddsklass: IPX4D.
• Isoleringsklass: F.
• Total längd: 138 millimeter.
• Höjd: 102 millimeter.
• Bredd: 131 millimeter.
• Nettovikt: cirka 1,6 kilogram.
• Godkännanden och märkningar: CE, VDE och EAC.

Kompakt 130-millimeterspump för radiatorer och golvvärme

Wilo Yonos PICO 25/1-6-130 kombinerar ett maximalt flöde på 3,6 kubikmeter per timme, en lyfthöjd på upp till 6 meter och en монтажlängd på endast 130 millimeter, vilket gör den särskilt lämplig för installationer där utrymmet är begränsat.

ECM-motorn, den elektroniska regleringen, den låga förbrukningen, LED-displayen, avluftningsfunktionen, den automatiska upplåsningen och de olika driftlägena underlättar både installation och justering av radiator-, golvvärme- och andra värme- och klimatsystem.
