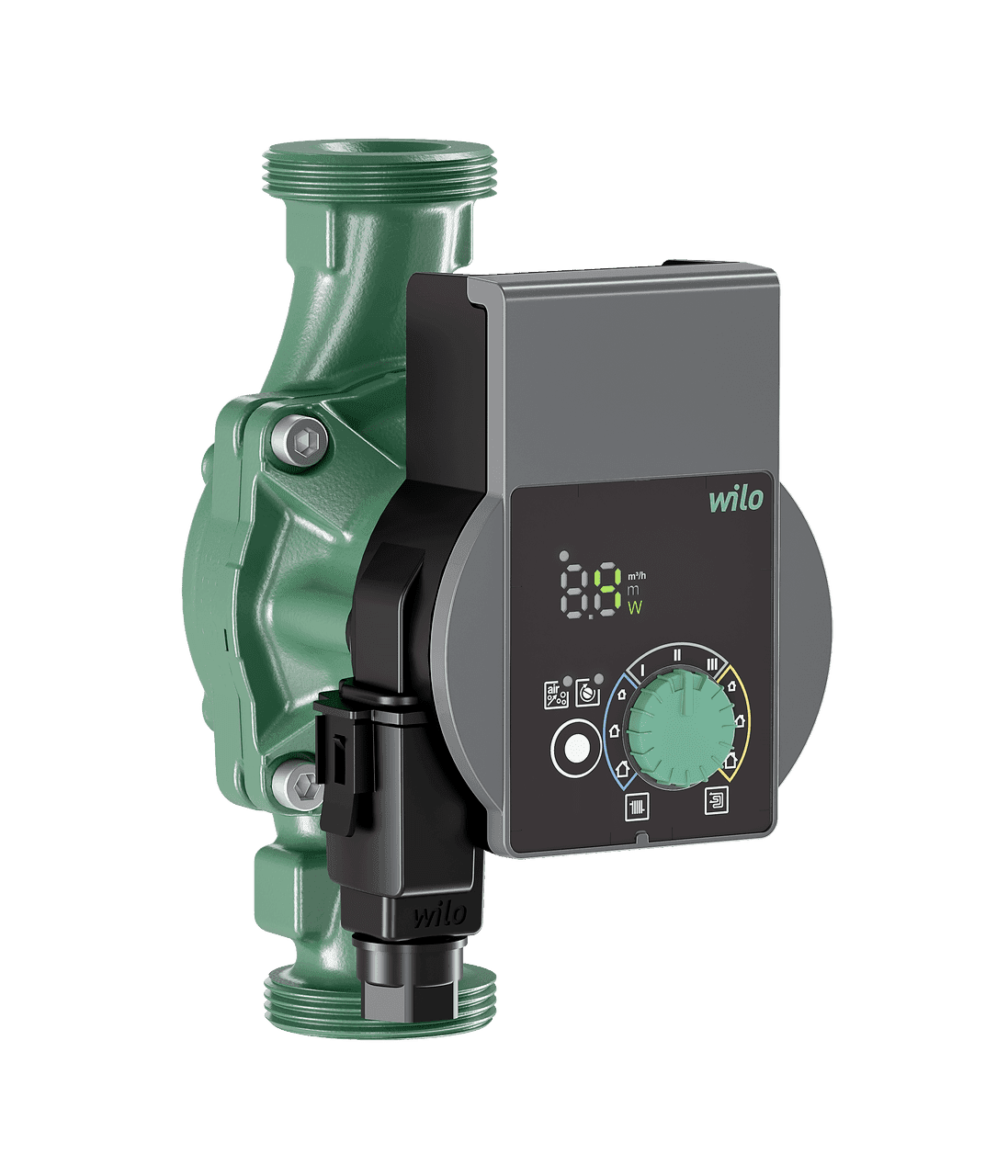

Cirkulationspump Wilo Yonos PICO 25/1-4

Den cirkulationspumpen Wilo Yonos PICO 25/1-4, artikelnummer 4215513, är en högeffektiv våtrotorpump med elektronisk reglering, utformad för värme- och kylinstallationer. Den erbjuder ett maximalt flöde på 2,7 kubikmeter per timme och en maximal lyfthöjd på 4,3 meter, med automatisk reglering, låg elförbrukning och kompakt format.

Utrustad med en synkronmotor med ECM-teknik och integrerad elektronik kan den ställas in för variabel differenstryckreglering, konstant differenstryck eller tre fasta hastighetskurvor. Dess LED-display visar börvärde, aktuellt flöde, elförbrukning och felkoder, vilket underlättar både första inställning och övervakning av anläggningens drift.

Elektronisk cirkulationspump Wilo Yonos PICO 25/1-4

Wilo Yonos PICO är konstruerad som en underhållsfri cirkulationspump med våt rotor. Enheten har en blockeringstålig motor och steglös elektronisk reglering för att anpassa pumpens drift efter kretsens hydrauliska behov.

Denna teknik gör den lämplig för olika värme- och kylkonfigurationer, inklusive anläggningar med radiatorer och golvvärmesystem.

Maximalt flöde på 2,7 kubikmeter per timme

Artikelnummer 4215513 ger följande maximala hydrauliska prestanda:

• Maximalt flöde: 2,7 kubikmeter per timme.
• Maximal lyfthöjd: 4,3 meter.
• Maximalt arbetstryck: 10 bar.

Den faktiska driftpunkten beror på tryckförlusterna och det flöde som installationen kräver.

Tre regleringslägen

Pumpen kan ställas in i olika driftlägen för att anpassas till typen av hydraulkrets:

• Δp-v: reglering med variabelt differenstryck.
• Δp-c: reglering med konstant differenstryck.
• Konstant hastighet: tre valbara hastigheter eller driftkurvor.

Variabelt differenstryck är särskilt lämpligt för vissa radiatorsystem med varierande flöde, medan konstant differenstryck kan användas i applikationer där ett stabilt tryck krävs, såsom vissa golvvärmesystem.

LED-display med driftinformation

Yonos PICO 25/1-4 har en segmenterad LED-indikator som förenklar inställning och övervakning av pumpen.

Displayen visar:

• Valt börvärde.
• Aktuellt flöde.
• Aktuell elförbrukning.
• Felkoder.
• Aktivering av manuell återställning eller avluftningsfunktion.

Inställningen görs med den karakteristiska gröna Wilo-knappen, vilket förenklar idrifttagning och val av regleringsläge.

Elförbrukning på endast 4 till 20 watt

Tack vare ECM-motorn och den integrerade elektroniska regleringen anpassar pumpen sin förbrukning efter den erforderliga driftpunkten.

• Minsta P1-förbrukning: 4 watt.
• Maximal P1-förbrukning: 20 watt.
• Nominell effekt P2: 15 watt.
• Energieffektivitetsindex IEE: lika med eller lägre än 0,18.

Det låga energieffektivitetsindexet placerar denna pump i kategorin högeffektiva cirkulationspumpar.

Synkronmotor med ECM-teknik

Wilo Yonos PICO använder en blockeringstålig synkronmotor med ECM-teknik och integrerad elektronisk effektreglering.

• Matning: enfas 230 volt, med tolerans på ±10 %.
• Frekvens: 50/60 hertz.
• Minsta varvtal: 700 varv per minut.
• Maximalt varvtal: 3 400 varv per minut.
• Isolationsklass: F.
• Kapslingsklass: IPX4D.

Pumpen har motorskydd och en blockeringstålig konstruktion för ökad driftsäkerhet.

Automatisk upplåsningsfunktion

Yonos PICO har en automatisk upplåsningsfunktion. Denna funktion hjälper till att återställa driften när rotorn har låst sig efter en längre stilleståndstid eller på grund av vissa förhållanden i kretsen.

Manuell avluftningsfunktion

Pumpen har en manuell avluftningsfunktion som underlättar borttagning av luft som samlats i motorutrymmet under idrifttagning eller efter ingrepp i anläggningen.

Den har också en manuell återställningsfunktion som nås via pumpens egna manöverelement.

Integrerat partikelfilter

Wilo anger ett partikelfilter som en del av pumpens utrustning för denna referens.

Denna komponent ingår i konstruktionen för att skydda cirkulationspumpens interna funktion mot vissa partiklar i vätskan.

Vätsketemperatur från -10 till 95 grader Celsius

Pumpen klarar ett brett temperaturintervall för vätskan:

• Minsta vätsketemperatur: -10 grader Celsius.
• Maximal vätsketemperatur: 95 grader Celsius.
• Minsta omgivningstemperatur: -10 grader Celsius.
• Maximal omgivningstemperatur: 40 grader Celsius.

Dessa egenskaper gör cirkulationspumpen lämplig för både värmesystem och vissa kylinstallationer, förutsatt att vätskans egenskaper är kompatibla med pumpens material.

Maximalt arbetstryck på 10 bar

Yonos PICO 25/1-4 är konstruerad för att arbeta med ett maximalt drifttryck på 10 bar.

Wilo anger dessutom följande minsta inloppstryck för att undvika ogynnsamma hydrauliska förhållanden:

• Vid 50 grader Celsius: 0,5 meter.
• Vid 95 grader Celsius: 3 meter.

DN 25-anslutning och monteringslängd på 180 millimeter

Pumpen använder standardiserade gänganslutningar för enkel integration i hydrauliska kretsar:

• Nominell diameter: DN 25.
• Pumpanslutning: G 1½.
• Alternativ anslutningsbeteckning: Rp 1.
• Avstånd mellan anslutningar: 180 millimeter.

Dessa mått gör artikelnummer 4215513 lämplig för både utbyte och nya installationer som kräver en DN 25-cirkulationspump med monteringsavstånd på 180 millimeter.

Wilo elkontakt

Den elektriska anslutningen görs med den snabbkopplade Wilo-kontakten, utformad för att förenkla inkopplingen vid montering och minska tiden som krävs för pumpens elinstallation.

Material

Pumpen kombinerar slitstarka material anpassade för kontinuerlig drift i värme- och kylkretsar:

• Pumphus: gråjärn.
• Impeller: polypropen förstärkt med 40 % glasfiber, PP-GF40.
• Axel: rostfritt stål.
• Lager: metallimpregnerat kol.

Kompakta mått

Wilo Yonos PICO 25/1-4 har en kompakt design som underlättar installation i utrymmesbegränsade anläggningar.

• Längd: 180 millimeter.
• Höjd: 102 millimeter.
• Bredd: 131 millimeter.
• Ungefärlig nettovikt: 1,8 kilogram.

Användning inom värme och klimat

Pumpen är avsedd för vattencirkulation i värme- och kylsystem. Dess olika regleringslägen gör att den kan anpassas till olika hydrauliska konfigurationer.

Bland de vanligaste användningsområdena finns:

• Värmesystem med radiatorer.
• Golvvärmeinstallationer.
• Slutna värmekretsar.
• Klimatanläggningar som är kompatibla med pumpens driftförhållanden.
• Utbyte av äldre cirkulationspumpar mot elektroniska högeffektiva modeller.

Tekniska egenskaper för Wilo Yonos PICO 25/1-4 4215513

• Varumärke: Wilo.
• Serie: Yonos PICO.
• Artikelnummer: 4215513.
• Modell: Yonos PICO 25/1-4.
• Typ: cirkulationspump med våt rotor.
• Reglering: elektronisk.
• Motorteknik: ECM.
• Maximalt flöde: 2,7 kubikmeter per timme.
• Maximal lyfthöjd: 4,3 meter.
• Maximalt arbetstryck: 10 bar.
• Regleringsläge Δp-v: ja.
• Regleringsläge Δp-c: ja.
• Konstant hastighet: 3 nivåer.
• Flödesindikering: ja.
• Förbrukningsindikering: ja.
• Indikering av felkoder: ja.
• Avluftningsfunktion: ja, manuell.
• Automatisk upplåsning: ja.
• Manuell återställning: ja.
• Partikelfilter: ja.
• Motorskydd: integrerat.
• Energieffektivitetsindex: lika med eller lägre än 0,18.
• Minsta förbrukning: 4 watt.
• Maximal förbrukning: 20 watt.
• Nominell effekt P2: 15 watt.
• Varvtal: från 700 till 3 400 varv per minut.
• Matning: 230 volt enfas ±10 %.
• Frekvens: 50/60 hertz.
• Kapslingsklass: IPX4D.
• Isolationsklass: F.
• Vätsketemperatur: från -10 till 95 grader Celsius.
• Omgivningstemperatur: från -10 till 40 grader Celsius.
• Nominell diameter: DN 25.
• Anslutning: G 1½.
• Monteringslängd: 180 millimeter.
• Pumphus: gråjärn.
• Impeller: PP-GF40.
• Axel: rostfritt stål.
• Lager: metallimpregnerat kol.
• Mått: 180 × 102 × 131 millimeter.
• Ungefärlig nettovikt: 1,8 kilogram.
• Godkännanden: CE, VDE och EAC.
• EAN: 4048482758459.

Högeffektiv cirkulationspump för värme och klimat

Wilo Yonos PICO 25/1-4 4215513 kombinerar ett maximalt flöde på 2,7 kubikmeter per timme och en maximal lyfthöjd på 4,3 meter med elektronisk reglering, ECM-motor och en förbrukning på endast 4 till 20 watt.

De tre regleringslägena, LED-displayen med visning av flöde och förbrukning, manuell avluftning, automatisk upplåsning, snabb Wilo-anslutning och ett energieffektivitetsindex på högst 0,18 gör denna cirkulationspump till en särskilt praktisk lösning för både nya installationer och utbyte av konventionella pumpar i värme- och kylsystem.
