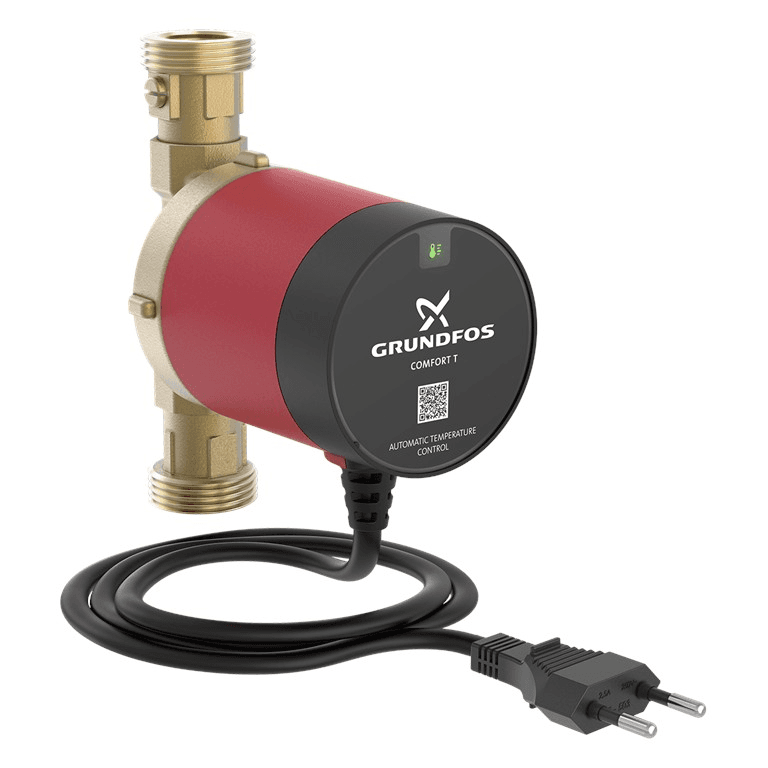

Cirkulationspump Grundfos COMFORT 15-14 BX T

Grundfos cirkulationspump COMFORT 15-14 BX T, referens 93094846, är utformad för recirkulation av tappvarmvatten i bostadsinstallationer. Dess funktion håller det varma vattnet cirkulerande i returledningen för att minska väntetiden tills varmvatten finns tillgängligt vid tappställena och begränsa mängden vatten som slösas bort medan rätt temperatur uppnås.

Denna version BX T kombinerar ett pumphus i mässing som är lämpligt för dricksvatten med integrerad avstängningsventil och backventil, extern G 1-anslutning och automatisk temperaturstyrning. Den har dessutom en energieffektiv permanentmagnetmotor, integrerad temperatursensor, skydd mot torrkörning och värmeisolering för pumphuset.

Särskild cirkulationspump för recirkulation av tappvarmvatten

Grundfos COMFORT 15-14 BX T är särskilt avsedd för kretsar för recirkulation av tappvarmvatten. Pumpen cirkulerar vattnet mellan värmekällan eller ackumulatortanken och tappställena via en returledning, vilket hjälper till att hålla varmvatten tillgängligt i anläggningen.

Grundfos anger att COMFORT-pumparna är avsedda för bostadsbyggnader och att de, beroende på rördragningen, även kan användas i vissa större bostadsinstallationer.

Automatisk temperaturstyrning

Bokstaven T identifierar denna version som en pump med temperaturstyrning. COMFORT mäter kontinuerligt vattentemperaturen med en integrerad sensor och anpassar automatiskt sina start- och stoppnivåer.

Det krävs ingen manuell inställning av start- eller stopptemperatur. Elektroniken bestämmer driftgränserna med utgångspunkt från den högsta uppmätta temperaturen i kretsen.

Som exempel anger Grundfos att om den högsta uppmätta temperaturen i systemet är 45 grader Celsius, kan pumpen stanna när vattnet överstiger cirka 41 grader Celsius och starta igen när temperaturen sjunker under cirka 38 grader Celsius.

Den maximala systemtemperaturen utvärderas regelbundet på nytt, vilket gör att styrningen kan anpassas till de faktiska förhållandena i installationen.

T-version utan timer eller AUTOADAPT

COMFORT 15-14 BX T ska skiljas från varianterna TDT och TA i samma familj. Denna modell har specifikt automatisk temperaturstyrning.

• COMFORT T: styrning via temperatur.
• COMFORT TDT: styrning via timer och temperatur.
• COMFORT TA: AUTOADAPT-styrning baserad på förbrukningsvanor och temperatur.

Referens 93094846 motsvarar versionen BX T, och har därför varken den digitala timern i TDT-versionen eller vaneinlärningen i TA-versionen.

Maxflöde på 0,5 kubikmeter per timme

COMFORT 15-14-serien erbjuder hydrauliska prestanda som är särskilt dimensionerade för recirkulationskretsar för tappvarmvatten:

• Maxflöde: 0,5 kubikmeter per timme.
• Maximal lyfthöjd: 1,2 meter.
• Maximalt utloppstryck: 10 bar.
• Minsta inloppstryck: 0,05 bar.

Dessa prestanda gör det möjligt att upprätthålla den cirkulation som krävs i hushållens returkretsar för varmvatten utan att använda en överdimensionerad pump för applikationen.

Elförbrukning på endast 5 till 7 watt

Grundfos COMFORT har en permanentmagnetmotor som är utformad för låg energiförbrukning.

• Elförbrukning: 5 till 7 watt.
• Matning: 1 × 230 volt.
• Frekvens: 50/60 hertz.
• Apparatklass: dubbelisolering.
• Kapslingsklass: IP44.

Pumpen levereras med en cirka 1,5 meter lång strömkabel med stickpropp, vilket underlättar elanslutningen vid installationen.

Kulrotor-motor

COMFORT använder en konstruktion med kulrotor. Grundfos använder denna uppbyggnad för att minska risken för blockering orsakad av kalkavlagringar och för att underlätta drift med vatten av olika hårdhet.

Tillverkaren anger att pumpen kan arbeta med vattenhårdhet utan fastställd gräns, en egenskap som är särskilt relevant i tappvarmvatteninstallationer i områden med hårt vatten.

Skydd mot torrkörning

Pumpen har elektroniskt skydd mot torrkörning. Om enheten huvudsakligen går med luft stoppar elektroniken rotorn upprepade gånger för att skydda lagret.

När kretsen är korrekt fylld och avluftad kan pumpen återgå till normal drift.

Pumphus i mässing för dricksvatten

Hydraulikhuset är tillverkat i mässing, ett material som Grundfos använder i denna serie för kontakt med dricksvatten.

Pumpen har dessutom godkännanden för dricksvattenapplikationer såsom UBA, WRAS och ACS, tillsammans med säkerhetsgodkännanden från CE och VDE.

Integrerad avstängningsventil och backventil

Beteckningen BX identifierar versionen som fabriksutrustad med:

• Integrerad avstängningsventil.
• Integrerad backventil.

Dessa ventiler underlättar installation och underhåll. Backventilen förhindrar flöde i motsatt riktning, medan avstängningsventilen gör det möjligt att isolera pumpen vid vissa ingrepp.

Extern G 1-anslutning

Referens 93094846 har externa G 1-anslutningar och en installationslängd på 140 millimeter.

• Anslutning: utvändig gänga G 1.
• Avstånd mellan anslutningar: 140 millimeter.
• Ungefärlig nettovikt: 1,14 kilogram.
• Ungefärlig bruttovikt: 1,24 kilogram.

Dessa egenskaper bör kontrolleras mot tillgängligt utrymme och befintliga anslutningar när pumpen används som ersättning för en annan cirkulationspump.

Vattentemperatur upp till 95 grader Celsius

Grundfos anger ett brett temperaturområde för den pumpade vätskan:

• Minsta vätsketemperatur: 2 grader Celsius.
• Högsta vätsketemperatur: 95 grader Celsius.

Pumpen är endast avsedd för cirkulation av dricksvatten inom de villkor som anges av tillverkaren.

Låg ljudnivå

Permanentmagnetmotorn och rotoruppbyggnaden möjliggör tyst drift. Grundfos anger en ljudnivå på högst 22 dB(A).

Den låga ljudnivån är särskilt lämplig för bostadsinstallationer där pumpen kan vara placerad nära bebodda utrymmen.

Inkluderad värmeisolering

Pumpen levereras med en isoleringskåpa för pumphuset. Denna komponent hjälper till att minska värmeförlusterna från mässingshuset till omgivningen.

Temperaturstyrningen kompletterar denna egenskap genom att förhindra att pumpen behöver gå kontinuerligt när vattnet i kretsen håller tillräcklig temperatur.

Minskade värmeförluster med temperaturstyrning

Jämfört med en cirkulationspump som går kontinuerligt dygnet runt anger Grundfos att temperaturstyrt läge kan bidra till att minska värmeförlusterna i samband med recirkulationen.

Enligt de jämförande uppgifter som tillverkaren publicerat för COMFORT-serien kan T-styrningen minska recirkulationens värmeförluster med cirka 25 % jämfört med kontinuerlig drift, även om den faktiska besparingen beror på installation, isolering, temperaturer och förbrukningsvanor.

Kompakt installation

Den kompakta konstruktionen underlättar montering i trånga utrymmen. Grundfos tillåter olika orienteringar av pumphuvudet, så länge de positioner och krav som anges i installationsanvisningarna följs.

För versioner med temperaturstyrning rekommenderar Grundfos att sensorn inte exponeras direkt för värmen från tappvarmvattenberedaren. Bland annat anges ett minimiavstånd på cirka 50 centimeter från varmvattenberedaren.

Installation och idrifttagning

Innan pumpen tas i drift måste kretsen fyllas, spolas och avluftas korrekt för att avlägsna luft.

COMFORT har skydd mot torrkörning, men tillverkaren anger att denna funktion inte får användas som ersättning för korrekt idrifttagning av kretsen.

Vid installationen måste även flödesriktningen som anges på pumphuset följas.

Enkelt underhåll

Den demonterbara konstruktionen gör det möjligt att separera pumphuvudet från huset för rengöring. Rotorn kan tas ut för att avlägsna eventuella kalkavlagringar enligt Grundfos underhållsanvisningar.

Den integrerade avstängningsventilen i BX-versionen förenklar vissa arbeten på motorn utan att hela kretsen behöver tömmas.

Användningsområden för Grundfos COMFORT 15-14 BX T

Pumpen är främst avsedd för recirkulationskretsar för tappvarmvatten i bostadsinstallationer med returledning.

Den kan ingå i installationer med olika varmvattenproduktionssystem, förutsatt att den hydrauliska konfigurationen är kompatibel och att de driftvillkor som anges av Grundfos följs.

Leveransinnehåll

Enligt Grundfos dokumentation omfattar leveransen:

• COMFORT 15-14 BX T cirkulationspump.
• Integrerad elkabel med stickpropp.
• Isoleringskåpa för pumphuset.
• Integrerad avstängningsventil i BX-versionen.
• Integrerad backventil i BX-versionen.
• Snabbguide för installation och drift.

Tekniska egenskaper för Grundfos COMFORT 15-14 BX T

• Varumärke: Grundfos.
• Serie: COMFORT.
• Modell: COMFORT 15-14 BX T.
• Referens: 93094846.
• Användning: recirkulation av tappvarmvatten.
• Vätska: dricksvatten.
• Styrning: automatisk temperaturstyrning.
• Temperatursensor: integrerad.
• Maxflöde: 0,5 kubikmeter per timme.
• Maximal lyfthöjd: 1,2 meter.
• Vätsketemperatur: 2 till 95 grader Celsius.
• Maximalt utloppstryck: 10 bar.
• Minsta inloppstryck: 0,05 bar.
• Husmaterial: mässing.
• Anslutning: G 1 utvändig.
• Installationslängd: 140 millimeter.
• Backventil: integrerad.
• Avstängningsventil: integrerad.
• Motor: permanentmagneter.
• Rotorutförande: kulrotor.
• Elförbrukning: 5 till 7 watt.
• Spänning: 230 volt.
• Frekvens: 50/60 hertz.
• Elektrisk klass: dubbelisolering.
• Kapslingsklass: IP44.
• Ljudnivå: högst 22 dB(A).
• Skydd mot torrkörning: ja.
• Tillåten vattenhårdhet: ingen gräns angiven av Grundfos.
• Strömkabel: cirka 1,5 meter med stickpropp.
• Husisolering: ingår.
• Ungefärlig nettovikt: 1,14 kilogram.
• Dricksvattengodkännanden: UBA, WRAS och ACS.
• Säkerhetsgodkännanden: CE och VDE.

Recirkulation av tappvarmvatten med automatisk styrning och låg energiförbrukning

Grundfos COMFORT 15-14 BX T samlar i en kompakt enhet de viktigaste funktionerna som behövs för en hushållsinstallation för recirkulation av varmvatten: mässingshus för dricksvatten, automatisk temperaturstyrning, backventil, avstängningsventil, skydd mot torrkörning och permanentmagnetmotor med endast 5 till 7 watt.

G 1-anslutning, monteringslängd på 140 millimeter, tyst drift och automatisk temperaturreglering gör referens 93094846 till en särskilt praktisk lösning för tappvarmvatteninstallationer som vill ha snabbt tillgängligt varmvatten och undvika onödig kontinuerlig drift av pumpen.
