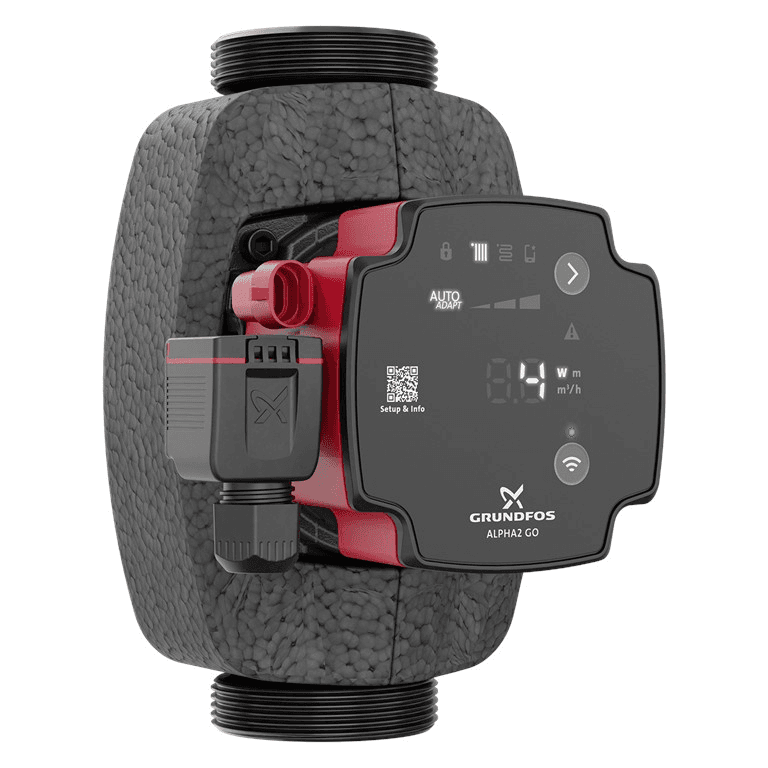

Cirkulationspump Grundfos ALPHA2 GO 32-60 180

Grundfos cirkulationspump ALPHA2 GO 32-60 180, referens 93074214, är en elektronisk cirkulationspump med hög verkningsgrad, utformad för att flytta vatten i värme- och klimatanläggningar. Den erbjuder en maximal lyfthöjd på 6 meter, ett nominellt flöde på 1,9 m³/h, modulär elektrisk effekt på endast 3 till 37 W, gängade anslutningar G 2" och en installationslängd på 180 mm.

ALPHA2 GO har avancerade funktioner för reglering och driftsättning, inklusive AUTOADAPT, proportionellt tryck, konstant tryck, konstant flöde, konstant kurva och PWM-ingång. Dessutom kan den anslutas direkt till appen Grundfos GO, vilket underlättar guidad konfiguration, hydraulisk injustering, utbyte av befintliga cirkulationspumpar, luftdetektering och anläggningsdiagnostik.

Cirkulationspump med maximal lyfthöjd på 6 meter

Grundfos ALPHA2 GO 32-60 180 ger en maximal lyfthöjd på 6 m. För referens 93074214 anger Grundfos en nominell punkt på 1,9 m³/h i flöde och 3,26 m i lyfthöjd.

Den faktiska driftpunkten beror på kretsens hydrauliska motstånd, det erforderliga flödet och det valda regleringsläget.

Tack vare sin elektroniskt kommuterade motor och den integrerade frekvensomriktaren kan cirkulationspumpen kontinuerligt anpassa hastighet och förbrukning efter anläggningens verkliga behov.

Intelligent AUTOADAPT-styrning

ALPHA2 GO har funktionen AUTOADAPT, utformad för att automatiskt optimera pumpens driftpunkt utifrån systemets värmebehov.

AUTOADAPT finns tillgängligt för både proportionellt tryck och konstant tryck, vilket gör att installatören inte behöver välja en enda inställningspunkt manuellt.

Grundfos avser AUTOADAPT för vanliga tillämpningar som värmesystem med radiatorer och golvvärmekretsar.

Olika regleringslägen

Grundfos ALPHA2 GO kan anpassa sitt hydrauliska beteende till olika typer av kretsar med hjälp av olika styrlägen:

• Proportionellt tryck: anpassar differenstrycket när det efterfrågade flödet ändras, särskilt lämpligt för radiatoranläggningar med termostatventiler.
• Konstant tryck: upprätthåller ett stabilt differenstryck även när flödet varierar, särskilt användbart i golvvärmesystem och system med fördelare.
• Konstant flöde: reglerar driften för att hålla det inställda flödet.
• Konstant kurva: gör det möjligt att arbeta enligt en vald fast kurva.
• AUTOADAPT: optimerar automatiskt pumpens inställningspunkt.
• PWM-styrning: gör det möjligt att styra hastigheten från en kompatibel extern styrenhet.

PWM-ingång för extern styrning

ALPHA2 GO har en PWM-ingång, vilket gör att ett externt system exakt kan styra cirkulationspumpens hastighet via en kompatibel signal.

Denna funktion är särskilt intressant när pumpen integreras med pannor, värmepumpar eller andra värmekällor som direkt kan styra en elektronisk cirkulationspump.

Direkt anslutning till Grundfos GO

ALPHA2 GO kan anslutas direkt till appen Grundfos GO, vilket ger yrkesinstallatören ytterligare verktyg för installation, driftsättning och underhåll.

Den direkta kommunikationen ger åtkomst från en kompatibel mobil enhet till olika funktioner, bland annat:

• Guidad konfiguration.
• Val av styrläge.
• Beräkning och inställning av börvärde.
• AUTOADAPT.
• Hydraulisk injustering.
• Detektering och avluftning av luft.
• Visning av driftdata.
• Loggning av händelser, varningar och larm.
• Historiska driftdata.
• Hjälp vid utbyte av andra cirkulationspumpar.

Guidad konfiguration för exakt driftsättning

Grundfos GO innehåller en funktion för guidad konfiguration för ALPHA2 GO. Installatören anger grundläggande information om kretsen och appen hjälper till att identifiera lämpligt styrläge och börvärde.

I många tillämpningar kan den rekommenderade inställningen vara AUTOADAPT. När detta läge inte är det mest lämpliga hjälper appen till att beräkna ett specifikt börvärde utifrån systemets hydrauliska förhållanden.

Särskilt lämplig för utbyte av cirkulationspumpar

ALPHA2 GO-serien är också utvecklad för att underlätta utbyte av befintliga cirkulationspumpar.

Med Grundfos GO är det möjligt att identifiera en äldre cirkulationspump och kontrollera vilken ALPHA GO-modell som är lämplig som ersättning. ALPHA2 GO är särskilt anpassad för att ersätta både fristående pumpar och vissa integrerade modeller i familjerna UPM3 och UPM4.

Vid kompatibla utbyten gör appen det möjligt att återskapa den utbytta pumpens driftkurvor, vilket underlättar anpassningen av den nya enheten till det befintliga systemet.

Luftdetektering och avluftning

ALPHA2 GO har en funktion för luftdetektering som kan aktiveras via Grundfos GO.

När pumpen identifierar luft runt pumphjulet ändrar den tillfälligt sin drift med pulser för att hjälpa till att föra luften mot anläggningens avluftningsenheter.

Denna funktion underlättar driftsättningen och hjälper till att upptäcka hydrauliska problem relaterade till luft i systemet. Den ersätter dock inte korrekt projektering och avluftning av hela anläggningen.

Skydd mot torrkörning

Cirkulationspumpen har skydd mot torrkörning. Om den upptäcker otillräcklig mängd vätska runt rotorn kan elektroniken stoppa pumpen för att skydda den.

Händelsen kan visas via larmindikeringar och registreras i ALPHA2 GO:s händelselogg för enklare felsökning.

Robust start vid blockeringar

Funktionen Robust Startup är utformad för att minska startproblem orsakade av smuts, magnetit eller kalkavlagringar.

Om rotorn möter motstånd gör motorn nya försök med maximalt tillgängligt vridmoment för att försöka återställa rörelsen.

Denna funktion är särskilt användbar efter långa perioder av inaktivitet i ett värmesystem.

Keramisk axel och lager

ALPHA2 GO använder keramisk axel och keramiska lager, komponenter som är utformade för att ge minskat slitage under drift.

Den mindre förändringen av interna spel över tid bidrar till att bibehålla stabil drift och minska uppkomsten av ljud som är förknippade med mekaniskt slitage.

Händelselogg och diagnostik

Anslutningen till Grundfos GO gör det möjligt att granska historisk information för att underlätta underhåll och felsökning.

Bland tillgängliga data finns trender relaterade till:

• Flöde.
• Lyfthöjd.
• Uppskattad vätsketemperatur.
• Driftcyklers varaktighet.
• Varningar och larm.

Dessa data hjälper installatören att analysera systemets hydrauliska beteende och lokalisera möjliga avvikelser.

Hydraulisk injustering med Grundfos GO

ALPHA2 GO gör det möjligt att utföra hydraulisk injustering med stöd av appen Grundfos GO.

Ett korrekt injusterat system fördelar det nödvändiga flödet mellan de olika värmeavgivarna eller kretsarna och hjälper till att undvika områden med för mycket eller för lite cirkulation.

Denna funktion är särskilt praktisk i anläggningar med flera radiatorer eller golvvärmekretsar.

Hög energieffektivitet med EEI 0,18

Referens 93074214 har ett energieffektivitetsindex EEI på 0,18.

Den elektriska effektförbrukningen regleras mellan:

• Minsta effekt: 3 W.
• Maximal effekt: 37 W.

Genom att automatiskt anpassa driften efter kretsens hydrauliska behov undviker pumpen att arbeta med maximal effekt när behovet är lägre.

Enfasmatning 220-240 V

Grundfos ALPHA2 GO 32-60 180 fungerar med en enfasig matning på 220-240 V och 50/60 Hz.

Strömförbrukningen ligger mellan cirka 0,04 och 0,40 A.

Pumpen har elektroniskt termiskt skydd och har isoleringsklass F.

Snabb elektrisk anslutning

Grundfos utrustar ALPHA2 GO med en verktygsfri installationskontakt, utvecklad för att förenkla och påskynda kabeldragningen vid nyinstallation eller utbyte.

Denna funktion är särskilt användbar för yrkesinstallatörer som ofta byter cirkulationspumpar.

Hydrauliska anslutningar G 2"

Referens 93074214 använder gängade anslutningar G 2" enligt standarden ISO 228-1.

Detta är en viktig skillnad jämfört med ALPHA2 GO 25-60-versionerna, som använder anslutningar G 1½". Innan ett utbyte genomförs måste både anslutningsstorlek och monteringslängd kontrolleras.

Installationslängd på 180 mm

Beteckningen 180 i modellen motsvarar ett avstånd mellan anslutningarna på 180 mm.

Detta mått underlättar integrationen i många värme- och klimatsystem och bör särskilt kontrolleras när pumpen ersätter en redan installerad cirkulationspump.

Maximalt arbetstryck på 10 bar

Pumpen är konstruerad för ett maximalt drifttryck på 10 bar.

De hydrauliska anslutningarna har klassificeringen PN 10, så installationen måste utformas så att denna gräns inte överskrids under drift.

Vätsketemperatur från 2 till 110 °C

Grundfos anger för referens 93074214 ett vätsketemperaturområde från 2 till 110 °C.

Den tillåtna omgivningstemperaturen runt pumpen ligger mellan 0 och 55 °C.

Dessa förhållanden gör det möjligt att använda den i olika slutna värme- och klimatsystem, så länge vätskan och övriga systemkomponenter är kompatibla.

Pumphus i gjutjärn

Det hydrauliska pumphuset är tillverkat av gjutjärn EN-GJL-150, ett material som ofta används i cirkulationspumpar avsedda för slutna kretsar.

Pumphjulet är tillverkat av förstärkt kompositmaterial med PES och glasfiber.

IP44-skydd

Grundfos ALPHA2 GO 32-60 180 har skyddsklass IP44.

Installationen måste utföras med respekt för tillåtna monteringslägen, miljöförhållanden och de elektriska anvisningar som specificeras av Grundfos.

Tekniska egenskaper för Grundfos 93074214

• Varumärke: Grundfos.
• Serie: ALPHA2 GO.
• Modell: ALPHA2 GO 32-60 180.
• Referens: 93074214.
• Typ: elektronisk cirkulationspump med hög verkningsgrad.
• Användning: värme och klimat.
• Nominellt flöde: 1,9 m³/h.
• Nominell lyfthöjd: 3,26 m.
• Maximal lyfthöjd: 6 m.
• Installationslängd: 180 mm.
• Anslutningstyp: gängad G.
• Anslutningsstorlek: G 2".
• Anslutningsstandard: ISO 228-1.
• Nominellt tryck: PN 10.
• Maximalt drifttryck: 10 bar.
• Vätsketemperatur: 2-110 °C.
• Omgivningstemperatur: 0-55 °C.
• Matning: 1 x 220-240 V.
• Frekvens: 50/60 Hz.
• Minsta effektförbrukning: 3 W.
• Maximal effektförbrukning: 37 W.
• Minsta ström: 0,04 A.
• Maximal ström: 0,40 A.
• Energieffektivitetsindex EEI: 0,18.
• Frekvensomriktare: integrerad.
• Termiskt skydd: elektroniskt.
• Skyddsklass: IP44.
• Isoleringsklass: F.
• Pumphusmaterial: gjutjärn EN-GJL-150.
• Pumphjulsmaterial: förstärkt komposit.
• Proportionellt tryck: ja.
• Konstant tryck: ja.
• Konstant flöde: ja.
• Konstant kurva: ja.
• AUTOADAPT: ja.
• PWM-ingång: ja.
• Kompatibel med Grundfos GO: ja.
• Guidad konfiguration: ja.
• Luftdetektering och avluftning: ja.
• Skydd mot torrkörning: ja.
• Robust start: ja.
• Hydraulisk injustering: ja, via Grundfos GO.
• Händelse- och trendlogg: ja.
• Huvudets orientering: 9H.
• Godkännanden: CE och VDE.
• Nettovikt: 2,09 kg.
• Bruttovikt: 2,27 kg.
• EAN: 5715467404418.

Intelligent cirkulationspump för värme och klimat

Grundfos ALPHA2 GO 32-60 180 kombinerar en maximal lyfthöjd på 6 meter, G 2"-anslutning, installationslängd på 180 mm och låg förbrukning på 3 till 37 W med de intelligenta funktionerna i ALPHA2 GO-serien.

Regleringen med proportionellt tryck, konstant tryck, konstant flöde, konstant kurva och AUTOADAPT gör att den kan anpassas till olika hydrauliska kretsar, medan PWM-ingången underlättar integration med externa styrningar.

Guidad konfiguration, luftdetektering, skydd mot torrkörning, hydraulisk injustering och diagnostik via Grundfos GO ger ytterligare verktyg för installatören, vilket gör den till en särskilt komplett lösning för både nya installationer och utbyte samt modernisering av befintliga cirkulationspumpar.
