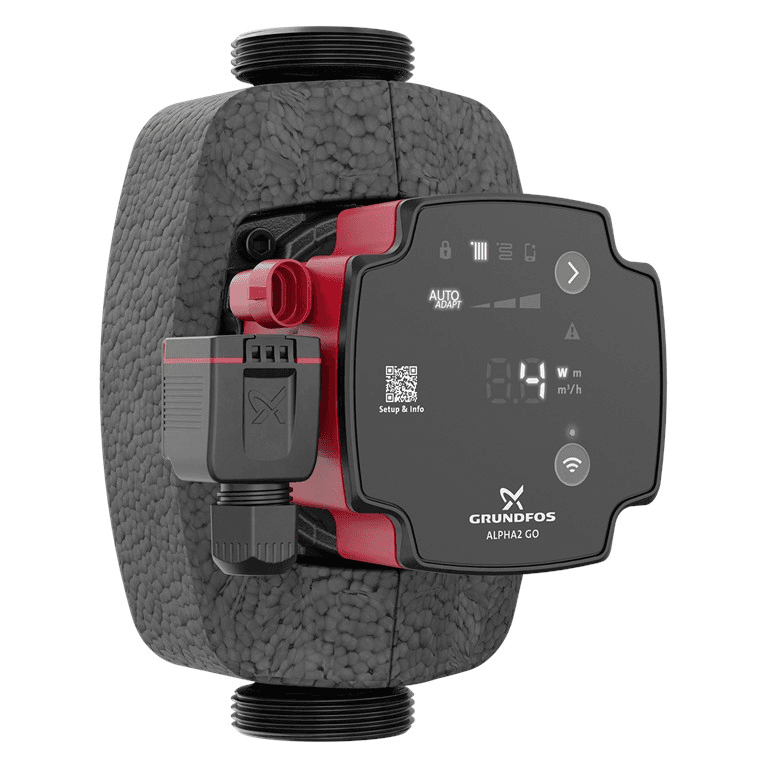

Cirkulationspump Grundfos ALPHA2 GO 25-90 180

Grundfos cirkulationspump Grundfos ALPHA2 GO 25-90 180, referens 93074208, är en elektronisk cirkulationspump med hög verkningsgrad, utformad för värme- och klimatanläggningar. Den erbjuder en maximal lyfthöjd på 9 meter, ett nominellt flöde på 2,7 m³/h och en modulerande elektrisk effekt på endast 3 till 90 W. Den gängade anslutningen G 1½", monteringslängden på 180 mm och avancerade reglerfunktioner gör den till en särskilt mångsidig lösning både för nya installationer och för utbyte av befintliga cirkulationspumpar.

ALPHA2 GO utmärker sig dessutom genom sin anslutning till appen Grundfos GO via Bluetooth. I appen kan installatören genomföra en guidad driftsättning, välja regleringsläge och börvärde, se driftsdata, komma åt händelsehistorik, utföra hydraulisk injustering och använda pumpens diagnostikverktyg.

Elektronisk cirkulationspump med maximal lyfthöjd på 9 meter

Grundfos ALPHA2 GO 25-90 är utformad för installationer som kräver högre hydraulisk kapacitet inom segmentet för cirkulationspumpar för bostäder och lätt kommersiell användning.

Referens 93074208 erbjuder en maximal lyfthöjd på 9 m. Dess nominella arbetspunkt ligger på cirka 2,7 m³/h flöde och 6,14 m lyfthöjd, även om den faktiska arbetspunkten beror på det hydrauliska motståndet och den reglering som valts i varje installation.

Den integrerade elektroniken anpassar motorns drift för att leverera nödvändigt flöde och tryck utan att pumpen behöver köras permanent på maximal hastighet.

Intelligent AUTOADAPT-styrning

ALPHA2 GO har funktionen AUTOADAPT, utvecklad av Grundfos för att automatiskt anpassa cirkulationspumpens drift efter installationens verkliga värmebehov.

AUTOADAPT kan arbeta både med proportionellt tryck och konstant tryck. Pumpen analyserar driftförhållandena och väljer successivt den mest lämpliga kurvan inom sitt tillgängliga område.

Grundfos avser AUTOADAPT för vanliga tillämpningar såsom:

• Radiatoranläggningar.
• Golvvärme.

Den avancerade AUTOADAPT-konfigurationen görs via appen Grundfos GO.

Olika regleringslägen

ALPHA2 GO kan anpassa sitt hydrauliska beteende till olika typer av installationer med flera styrlägen.

• Proportionellt tryck: trycket minskar när flödesbehovet minskar och ökar när behovet stiger. Det är särskilt användbart i radiatorcirkulationer med termostatventiler.
• Konstant tryck: håller ett stabilt differenstryck oberoende av antalet öppna kretsar och är särskilt lämpligt för golvvärme och fördelare med flera zoner.
• Konstant kurva: pumpen arbetar enligt en fast vald hastighet eller kurva.
• Konstant flöde: håller det inställda flödet oberoende av tryckvariationer i kretsen.
• AUTOADAPT: optimerar automatiskt arbetspunkten efter systemets behov.
• Extern PWM-styrning: gör det möjligt för en extern styrenhet att modulera pumpen via en kompatibel PWM-signal.

De avancerade lägena och deras börvärden kan konfigureras via Grundfos GO.

Bluetooth-anslutning med Grundfos GO

ALPHA2 GO har integrerad Bluetooth för direkt kommunikation med appen Grundfos GO från en kompatibel mobil enhet.

Denna anslutning ger installatören ytterligare verktyg för att konfigurera, felsöka och dokumentera installationen utan behov av externa kommunikationstillbehör.

Bland de tillgängliga funktionerna finns:

• Guidad konfiguration.
• Val av styrläge.
• Beräkning av börvärde.
• Konfiguration av AUTOADAPT.
• Visning av driftsdata.
• Loggning av händelser och fel.
• Hydraulisk injustering.
• Uppdatering av pumpens programvara.
• Generering av driftsättningsdokumentation.

Guidad konfiguration för enklare driftsättning

Funktionen guidad konfiguration i Grundfos GO hjälper installatören att välja rätt regleringsläge och börvärde för kretsens specifika egenskaper.

Appen ställer ett antal frågor om installationstypen och föreslår därefter en lämplig konfiguration. När AUTOADAPT inte är det mest lämpliga alternativet kan Grundfos GO också hjälpa till att fastställa rätt börvärde.

Denna funktion är särskilt användbar vid driftsättning av nya installationer och vid byte av äldre cirkulationspumpar.

Utformad för utbyte av cirkulationspumpar

Grundfos har utvecklat ALPHA GO-serien även med tanke på utbyte av befintliga cirkulationspumpar.

Appen Grundfos GO innehåller en funktion för utbytesökning som gör det möjligt att identifiera tusentals befintliga cirkulationspumpmodeller och se kompatibla alternativ samt rekommenderad konfiguration.

ALPHA2 GO är särskilt avsedd för att ersätta fristående cirkulationspumpar och olika integrerade Grundfos-pumpar i de kompatibla UPM3- och UPM4-familjerna.

Luftdetektering och avluftningsfunktion

ALPHA2 GO har en funktion för luftdetektering. När den aktiveras via Grundfos GO kan pumpen identifiera närvaro av luft runt pumphjulet.

När luft upptäcks kan den aktivera ett särskilt pulserande driftläge för att hjälpa till att föra luften mot installationens avluftningspunkter.

Denna funktion underlättar driftsättningen och kan hjälpa till att diagnostisera cirkulationsproblem som orsakas av luft i systemet.

Skydd mot torrkörning

Pumpen har skydd mot torrkörning. Om den upptäcker att den arbetar utan tillräcklig vätska kan den stanna för att skydda utrustningen och visa motsvarande larm.

Grundfos GO gör det möjligt att se felkoder och händelsehistorik för att underlätta identifiering och åtgärd av problemet.

Robust start

ALPHA GO-serien har en funktion för robust start. Om rotorn möter motstånd eller pumpen blockeras gör motorn nya startförsök med högt vridmoment för att försöka återställa driften.

Denna egenskap är särskilt intressant efter långa perioder utan drift i anläggningen.

Data och diagnostik via appen

ALPHA2 GO kan via Grundfos GO tillhandahålla olika driftsdata som underlättar felsökning av installationen.

Bland de parametrar som kan analyseras finns:

• Uppskattat flöde.
• Lyfthöjd eller tillfört tryck.
• Elförbrukning.
• Vattentemperatur.
• Drifttid.
• Händelser, varningar och larm.

Den historiska loggen hjälper installatören att identifiera avvikande beteenden och följa systemets utveckling.

Hydraulisk injustering med Grundfos GO

ALPHA2 GO har funktioner för hydraulisk injustering via appen Grundfos GO.

Rätt injustering av en installation hjälper till att fördela flödet korrekt mellan värmekällor och kretsar, så att vissa zoner inte får för mycket vatten medan andra får för lite flöde.

Denna egenskap är särskilt användbar i värmeanläggningar med flera radiatorer eller golvvärmekretsar.

Hög energieffektivitet

Pumpen har en elektronisk motor med hög verkningsgrad och inbyggd frekvensomriktare. Referens 93074208 har ett energieffektivitetsindex EEI på 0,20.

Den elektriska effektförbrukningen varierar mellan endast 3 och 90 W beroende på vald arbetspunkt och hydrauliskt behov.

Denna modulering minskar förbrukningen jämfört med traditionella cirkulationspumpar som arbetar med fasta hastigheter oberoende av behovet.

Enfasmatning 220-240 V

Grundfos ALPHA2 GO 25-90 180 drivs med enfas 220-240 V och 50/60 Hz.

Strömförbrukningen ligger ungefär mellan 0,04 och 0,78 A, beroende på driftförhållandena.

Det termiska skyddet hanteras elektroniskt och motorn har isoleringsklass F.

Monteringslängd på 180 mm

Beteckningen 180 i modellen avser dess anslutningsavstånd på 180 mm, ett vanligt mått för cirkulationspumpar i värmesystem.

Denna egenskap bör kontrolleras tillsammans med anslutningsdiametern innan en befintlig pump byts ut.

G 1½"-anslutningar

Pumpen har gängade hydrauliska anslutningar G 1½" enligt ISO 228-1.

Anslutningarnas nominella tryck är PN 10, vilket motsvarar pumpens högsta tillåtna drifttryck.

Maximalt arbetstryck på 10 bar

ALPHA2 GO 25-90 180 är konstruerad för att arbeta med ett maximalt systemtryck på 10 bar.

Den ska installeras i hydrauliska kretsar vars konstruktionsförhållanden och säkerhetskomponenter säkerställer att denna gräns inte överskrids.

Vätsketemperatur från -10 till 95 °C

För referens 93074208 anger Grundfos ett temperaturintervall för den pumpade vätskan på -10 till 95 °C.

Detta gör den lämplig för olika slutna värme- och klimatanläggningar, förutsatt att vätskan, temperaturen och övriga komponenter i installationen är kompatibla.

Den tillåtna omgivningstemperaturen ligger mellan 0 och 55 °C.

Pumphus i gjutjärn

Det hydrauliska pumphuset är tillverkat av gjutjärn EN-GJL-150, ett vanligt material för cirkulationspumpar avsedda för slutna värmekretsar.

Pumphjulet är tillverkat av förstärkt kompositmaterial, vilket bidrar till att kombinera låg vikt och hållfasthet i den hydrauliska enheten.

Denna version är inte avsedd för cirkulation av tappvarmvatten.

Tekniska data för Grundfos 93074208

• Varumärke: Grundfos.
• Serie: ALPHA2 GO.
• Modell: ALPHA2 GO 25-90 180.
• Referens: 93074208.
• Typ: elektronisk cirkulationspump.
• Användning: värme och klimat.
• Nominellt flöde: 2,7 m³/h.
• Nominell lyfthöjd: 6,14 m.
• Maximal lyfthöjd: 9 m.
• Installationslängd: 180 mm.
• Anslutningar: G 1½".
• Nominellt anslutningstryck: PN 10.
• Maximalt drifttryck: 10 bar.
• Vätsketemperatur: -10 till 95 °C.
• Omgivningstemperatur: 0 till 55 °C.
• Matning: 1 x 220-240 V.
• Frekvens: 50/60 Hz.
• Minsta effektförbrukning: 3 W.
• Maximal effektförbrukning: 90 W.
• Strömförbrukning: 0,04-0,78 A.
• Energieffektivitetsindex EEI: 0,20.
• Frekvensomriktare: integrerad.
• Termiskt skydd: elektroniskt.
• Skyddsklass: IP44.
• Isoleringsklass: F.
• Material i pumphus: gjutjärn EN-GJL-150.
• Material i pumphjul: förstärkt kompositmaterial.
• AUTOADAPT: ja.
• Proportionellt tryck: ja.
• Konstant tryck: ja.
• Konstant kurva: ja.
• Konstant flöde: ja.
• Extern PWM-styrning: ja.
• Bluetooth: integrerat.
• Kompatibel med Grundfos GO: ja.
• Guidad konfiguration: ja.
• Luftdetektering och avluftning: ja.
• Skydd mot torrkörning: ja.
• Loggning av varningar och larm: ja.
• Hydraulisk injustering: ja, via Grundfos GO.
• Nettovikt: cirka 1,93 kg.
• Bruttovikt: cirka 2,14 kg.
• EAN: 5715467404357.

Intelligent cirkulationspump för värme och klimat

Grundfos ALPHA2 GO 25-90 180 kombinerar hög hydraulisk kapacitet med avancerad elektronisk reglering och mobil anslutning. Dess maximala lyfthöjd på 9 meter, modulerande effekt på 3 till 90 W och olika regleringslägen gör att den kan anpassas till installationer med radiatorer, golvvärme och andra slutna värme- och klimatsystem.

Integrationen med Grundfos GO ger guidad konfiguration, AUTOADAPT, hydraulisk injustering, luftdetektering, diagnostik och dataloggning, vilket ger installatören verktyg både för driftsättning och underhåll samt för utbyte av befintliga cirkulationspumpar.
