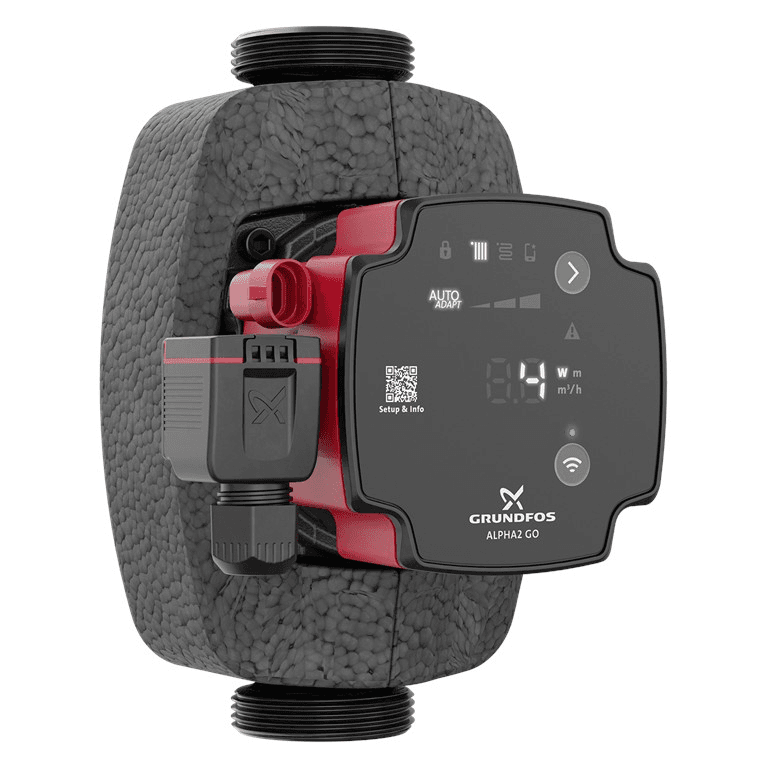

Cirkulationspump Grundfos ALPHA2 GO 25-60 180

Grundfos cirkulationspump Grundfos ALPHA2 GO 25-60 180, referens 93074216, är en elektronisk cirkulationspump med hög verkningsgrad, utformad för att flytta vatten i värme- och klimatsystem. Den erbjuder en maximal lyfthöjd på 6 meter, ett nominellt flöde på 1,9 m³/h, modulär elförbrukning på endast 3 till 37 W, anslutningar G 1½" och en installationslängd på 180 mm.

ALPHA2 GO kombinerar avancerad hydraulisk reglering med direkt anslutning via Grundfos GO, vilket gör det möjligt att konfigurera pumpen, använda AUTOADAPT, utföra hydraulisk injustering, läsa historiska data, diagnostisera fel och underlätta utbyte av befintliga cirkulationspumpar. Den är särskilt lämplig för system med radiatorer, golvvärme och andra slutna värme- och klimatsystem.

Cirkulationspump med maximal lyfthöjd på 6 meter

Grundfos ALPHA2 GO 25-60 180 ger en maximal lyfthöjd på 6 m. För referens 93074216 anger Grundfos en nominell punkt på 1,9 m³/h flöde och 3,26 m lyfthöjd.

Den faktiska driftpunkten beror på anläggningens tryckförluster, det erforderliga flödet och det valda reglerläget.

Tack vare den elektroniskt kommuterade motorn och den integrerade frekvensomriktaren kan pumpen anpassa sin drift i stället för att hålla en fast hastighet oberoende av systemets behov.

Intelligent AUTOADAPT-styrning

ALPHA2 GO har tekniken AUTOADAPT, som gör att pumpen automatiskt optimerar inställningspunkten utifrån anläggningens behov.

AUTOADAPT finns tillgängligt med reglering av proportionellt tryck och konstant tryck och minskar behovet av att manuellt välja en specifik driftpunkt.

Grundfos avser användning både i radiatorsystem och i golvvärmeinstallationer.

Olika reglerlägen

Pumpen kan ställas in med olika styrstrategier för att anpassas till varje systems hydrauliska beteende:

• Proportionellt tryck: anpassar differenstrycket efter det efterfrågade flödet, särskilt användbart i radiatorsystem med termostatventiler.
• Konstant tryck: håller ett stabilt differenstryck även när flödet varierar, en vanlig lösning i golvvärmesystem.
• Konstant flöde: reglerar pumpen för att hålla det inställda flödet.
• Konstant kurva: gör det möjligt att arbeta enligt en fast driftkurva.
• AUTOADAPT: justerar automatiskt driftpunkten efter behovet.

Inställningspunkterna kan anpassas till anläggningens specifika egenskaper via Grundfos GO.

PWM-ingång för extern styrning

ALPHA2 GO har PWM-ingång, vilket möjliggör exakt styrning av cirkulationspumpens hastighet via en kompatibel extern signal.

Detta är särskilt användbart när pumpen ska integreras i system där en panna, värmepump eller annan extern styrenhet direkt hanterar cirkulationspumpens drift.

Direkt anslutning med Grundfos GO

ALPHA2 GO har Bluetooth för direkt anslutning till appen Grundfos GO från en kompatibel mobil enhet.

Denna anslutning ger tillgång till avancerade digitala funktioner för installation, konfigurering och diagnostik utan behov av ytterligare kommunikationsgränssnitt.

Bland funktionerna som finns via Grundfos GO finns:

• Guidad konfigurering.
• Val av styrläge.
• Beräkning av inställningspunkt.
• Konfigurering av AUTOADAPT.
• Hydraulisk injustering.
• Visning av driftdata.
• Loggning av händelser, varningar och larm.
• Visning av historiska data.
• Hjälp vid utbyte av cirkulationspumpar.

Guidad installation

Funktionen för guidad konfigurering i Grundfos GO underlättar driftsättningen av pumpen i nya installationer.

Appen efterfrågar information om systemet och hjälper till att välja både lämpligt reglerläge och rätt inställningspunkt. När det är lämpligt kan den rekommenderade konfigurationen använda AUTOADAPT så att pumpen automatiskt optimerar sin drift.

Utformad även för att ersätta befintliga cirkulationspumpar

ALPHA2 GO-serien är särskilt framtagen för att underlätta utbyte av äldre eller integrerade cirkulationspumpar.

Via Grundfos GO kan installatören söka efter den befintliga modellen och kontrollera lämplig ersättare. ALPHA2 GO kan till och med konfigureras för att återge kompatibla pumpkurvor som ersätts.

Grundfos lyfter särskilt fram dess förmåga att ersätta olika fristående cirkulationspumpar och integrerade modeller i familjerna UPM3 och UPM4.

Luftdetektering och avluftningsfunktion

ALPHA2 GO har luftdetektering. När systemet identifierar luft runt pumphjulet kan cirkulationspumpen skapa pulserande drift för att hjälpa till att föra luften mot närmaste avluftningspunkt.

Denna funktion underlättar driftsättningen och kan hjälpa till att identifiera cirkulationsproblem som beror på luft i systemet.

Funktionen ersätter inte behovet av lämpliga komponenter för korrekt avluftning av hydraulsystemet.

Skydd mot torrkörning

Pumpen har skydd mot torrkörning, utformat för att skydda utrustningen om det inte finns tillräckligt med vätska runt rotorn.

Om ett onormalt tillstånd upptäcks kan elektroniken stoppa eller begränsa driften och ge motsvarande indikering för att underlätta felsökning.

Robust start mot blockeringar

Funktionen Robust Startup är utformad för att minska problem med blockeringar orsakade av smuts, magnetit eller kalkavlagringar.

Om rotorn möter motstånd gör motorn upprepade startförsök med högt vridmoment för att försöka återställa rörelsen.

Denna egenskap är särskilt användbar efter längre perioder av inaktivitet i anläggningen.

Keramisk axel och lager

Grundfos använder keramisk axel och keramiska lager i ALPHA2 GO. Dessa komponenter har lägre slitage under drift och bidrar till att begränsa ökningen av glapp som annars kan ge upphov till ljud över tid.

Historiska data och diagnostik

Via Grundfos GO kan driftinformation läsas för att underlätta analys och diagnostik av systemet.

Appen ger tillgång till händelsehistorik och trender för parametrar som:

• Flöde.
• Lyfthöjd.
• Uppskattad vätsketemperatur.
• Driftcyklers varaktighet.

Dessa data hjälper fackpersonen att analysera anläggningens beteende och lokalisera möjliga avvikelser.

Hydraulisk injustering via Grundfos GO

ALPHA2 GO har verktyg för hydraulisk injustering via appen Grundfos GO.

En korrekt injustering hjälper till att fördela flödet rätt mellan olika radiatorer och kretsar, vilket förhindrar obalanser som kan orsaka olika temperaturer i rummen eller onödig energiförbrukning.

Hög energieffektivitet med EEI 0,18

Referens 93074216 har ett energieffektivitetsindex EEI på 0,18.

Den elektriska effektförbrukningen varierar mellan endast 3 och 37 W, beroende på hydrauliskt behov och driftpunkt.

Den elektroniska regleringen gör att förbrukningen anpassas till installationen och förhindrar att pumpen kontinuerligt arbetar med maximal effekt när systemet inte behöver det.

Enfasmatning 220-240 V

Grundfos ALPHA2 GO 25-60 180 drivs med enfasmatning på 220-240 V och 50/60 Hz.

Strömförbrukningen ligger mellan cirka 0,04 och 0,40 A.

Det termiska skyddet hanteras elektroniskt och motorn har isoleringsklass F.

Verktygsfri elkontakt

Pumpen har en installationskontakt utformad för att möjliggöra elanslutning utan verktyg, vilket förenklar monteringen och minskar tiden som krävs vid driftsättning eller utbyte.

Installationslängd på 180 mm

Beteckningen 180 för denna cirkulationspump anger ett avstånd mellan anslutningarna på 180 mm.

Detta mått är vanligt i cirkulationspumpar för värme och är särskilt viktigt vid byte av en befintlig pump, eftersom det måste kontrolleras tillsammans med anslutningsgängan.

Anslutningar G 1½"

Grundfos 93074216 har gängade anslutningar G 1½" enligt standarden ISO 228-1.

Anslutningarnas tryckklass är PN 10.

Maximalt arbetstryck på 10 bar

Pumpen är avsedd för ett maximalt arbetstryck på 10 bar.

Installationen måste utformas och skyddas så att detta värde inte överskrids under normal drift av systemet.

Vattentemperatur från 2 till 110 °C

Den specifika dokumentationen för referens 93074216 anger ett vätsketemperaturområde på 2 till 110 °C.

Den tillåtna omgivningstemperaturen runt pumpen ligger mellan 0 och 55 °C.

Dessa förhållanden gör det möjligt att använda den i olika slutna värme- och klimatsystem, förutsatt att vätskan och övriga komponenter är kompatibla.

Pumphus i gjutjärn

Hydraulkroppen är tillverkad av gjutjärn EN-GJL-150.

Pumphjulet är tillverkat av förstärkta kompositmaterial, närmare bestämt PES med glasfiber och förstärkt PESU, lämpliga för cirkulationspumpens interna drift.

Denna variant är främst avsedd för slutna värme- och klimatsystem.

IP44-skydd

ALPHA2 GO 25-60 180 har skyddsklass IP44.

Vid installationen måste korrekt monteringsposition, tillåtna omgivningstemperaturer och de elektriska förhållanden som anges av Grundfos följas.

Tekniska data för Grundfos 93074216

• Varumärke: Grundfos.
• Serie: ALPHA2 GO.
• Modell: ALPHA2 GO 25-60 180.
• Referens: 93074216.
• Typ: elektronisk cirkulationspump med hög verkningsgrad.
• Användning: värme och klimat.
• Nominellt flöde: 1,9 m³/h.
• Nominell lyfthöjd: 3,26 m.
• Maximal lyfthöjd: 6 m.
• Installationslängd: 180 mm.
• Anslutningstyp: G.
• Anslutningsstorlek: G 1½".
• Anslutningsstandard: ISO 228-1.
• Tryckklass: PN 10.
• Maximalt arbetstryck: 10 bar.
• Vätsketemperatur: 2-110 °C.
• Omgivningstemperatur: 0-55 °C.
• Matning: 1 x 220-240 V.
• Frekvens: 50/60 Hz.
• Minsta effektförbrukning: 3 W.
• Maximal effektförbrukning: 37 W.
• Strömförbrukning: 0,04-0,40 A.
• Energieffektivitetsindex EEI: 0,18.
• Frekvensomriktare: integrerad.
• Termiskt skydd: elektroniskt.
• Skyddsklass: IP44.
• Isoleringsklass: F.
• Material i pumphus: gjutjärn EN-GJL-150.
• Material i pumphjul: förstärkt komposit.
• Proportionellt tryck: ja.
• Konstant tryck: ja.
• Konstant flöde: ja.
• Konstant kurva: ja.
• AUTOADAPT: ja.
• PWM-ingång: ja.
• Bluetooth: integrerat.
• Kompatibel med Grundfos GO: ja.
• Guidad konfigurering: ja.
• Luftdetektering och luftavledning: ja.
• Skydd mot torrkörning: ja.
• Robust start: ja.
• Hydraulisk injustering: ja, via Grundfos GO.
• Loggning av händelser och trender: ja.
• Godkännanden: CE och VDE.
• Nettovikt: 1,94 kg.
• Bruttovikt: 2,16 kg.
• EAN: 5715467404432.

Intelligent cirkulationspump för radiatorer och golvvärme

Grundfos ALPHA2 GO 25-60 180 kombinerar en maximal lyfthöjd på 6 meter med låg förbrukning på 3 till 37 W, avancerad elektronisk reglering och direkt anslutning till Grundfos GO.

Dess lägen för proportionellt tryck, konstant tryck, konstant flöde och konstant kurva gör att den kan anpassas till olika kretsar, medan AUTOADAPT förenklar optimeringen av driften i radiator- och golvvärmeinstallationer.

Funktioner som luftdetektering, skydd mot torrkörning, robust start, hydraulisk injustering och appbaserad diagnostik ger ytterligare verktyg både för nya installationer och för utbyte och modernisering av befintliga cirkulationspumpar.
