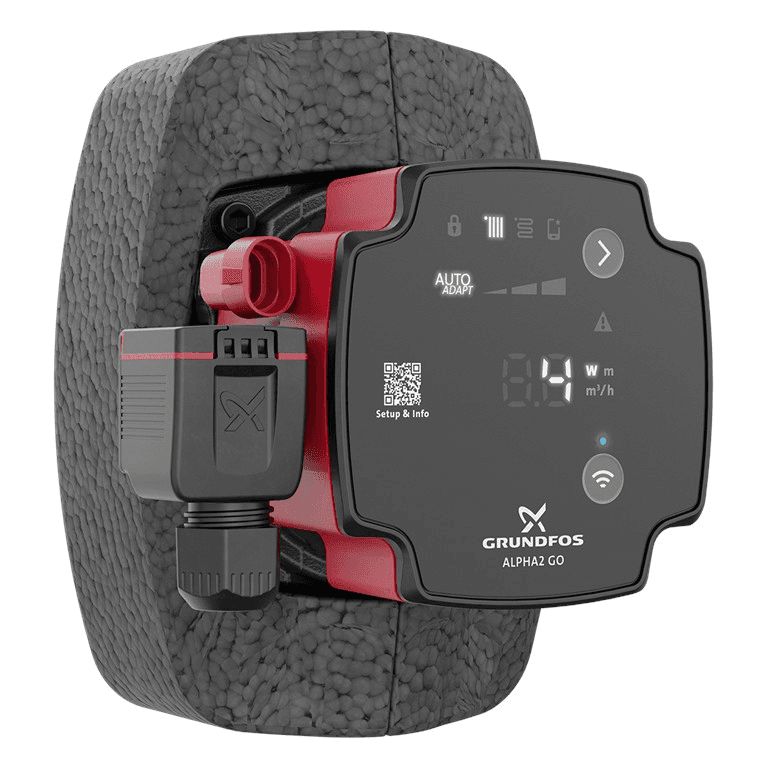

Cirkulationspump Grundfos ALPHA2 GO 25-60 130

Grundfos cirkulationspump ALPHA2 GO 25-60 130, referens 93074218, är en elektronisk cirkulationspump med hög verkningsgrad, utformad för cirkulation av vatten i värme- och klimatanläggningar. Den erbjuder en maximal lyfthöjd på 6 meter, ett nominellt flöde på 1,9 m³/h, modulär elektrisk effekt på endast 3 till 37 W, gängade anslutningar G 1½" och en kompakt installationslängd på 130 mm.

ALPHA2 GO kombinerar avancerad hydraulisk reglering med direkt anslutning via Bluetooth och Grundfos GO-appen. Den har AUTOADAPT, proportionellt tryck, konstant tryck, konstant flöde, konstant kurva och PWM-ingång, samt funktioner som är utformade för att förenkla driftsättning, hydraulisk injustering, diagnostik och utbyte av befintliga cirkulationspumpar.

Cirkulationspump med maximal lyfthöjd på 6 meter

Grundfos ALPHA2 GO 25-60 130 når en maximal lyfthöjd på 6 m. Dess nominella arbetspunkt ligger vid ett flöde på 1,9 m³/h och en lyfthöjd på 3,26 m.

Den faktiska driftpunkten beror på tryckförlusterna i kretsen, det erforderliga flödet och det valda reglerläget.

Tack vare sin elektroniskt kommuterade motor och den integrerade frekvensomriktaren kan pumpen automatiskt anpassa sitt driftvarvtal och undvika att arbeta med maximal effekt när anläggningen inte behöver det.

AUTOADAPT för automatisk anpassning av driften

ALPHA2 GO har funktionen AUTOADAPT, utvecklad av Grundfos för att automatiskt optimera cirkulationspumpens börvärde efter systemets verkliga behov.

AUTOADAPT finns både i proportionellt tryck och konstant tryck. Därmed kan den användas i radiatorsystem och golvvärmesystem utan att man manuellt behöver välja en enda fast driftpunkt.

Funktionen analyserar kretsens behov och anpassar driften successivt för att leverera nödvändigt flöde och tryck.

Olika reglerlägen

Grundfos ALPHA2 GO gör det möjligt att anpassa det hydrauliska beteendet till olika typer av installationer med flera styrlägen:

• Proportionellt tryck: ändrar differenstrycket beroende på det efterfrågade flödet och är särskilt användbart i radiatorsystem med termostatventiler.
• Konstant tryck: håller ett stabilt differenstryck även när flödet varierar, en inställning som är särskilt lämplig för golvvärmekretsar.
• Konstant flöde: reglerar pumpen för att hålla det inställda flödet.
• Konstant kurva: gör det möjligt att arbeta enligt en vald fast kurva.
• AUTOADAPT: optimerar börvärdet automatiskt.
• PWM-styrning: gör det möjligt för en kompatibel extern styrenhet att modulera cirkulationspumpens drift.

Bluetooth-anslutning med Grundfos GO

ALPHA2 GO har Bluetooth för direkt anslutning till Grundfos GO-appen från en kompatibel mobil enhet.

Denna kommunikation gör det möjligt för installatören att få tillgång till avancerade funktioner utan behov av ytterligare kommunikationsgränssnitt.

Via Grundfos GO kan man utföra uppgifter som:

• Guidad konfiguration.
• Val av reglerläge.
• Beräkning av börvärde.
• Konfiguration av AUTOADAPT.
• Hydraulisk injustering.
• Avläsning av driftdata.
• Visning av trender.
• Granskning av händelselogg.
• Diagnos av varningar och larm.
• Uppdatering av pumpens programvara.
• Hjälp vid utbyte av befintliga cirkulationspumpar.

Guidad konfiguration för nya installationer

Grundfos GO-appen innehåller en särskild funktion för guidad konfiguration för ALPHA2 GO.

Under driftsättningen begär appen information om installationen och hjälper till att identifiera lämpligt styrläge och börvärde.

När AUTOADAPT är lämpligt kan appen rekommendera detta läge så att pumpen automatiskt optimerar sin drift. När en annan konfiguration behövs hjälper Grundfos GO till att beräkna nödvändigt börvärde.

Lämplig för radiatorer och golvvärme

De olika reglerlägena gör det möjligt att använda ALPHA2 GO 25-60 130 i många värme- och klimatanläggningar.

Bland dess vanliga användningsområden finns:

• Värmeanläggningar med radiatorer.
• Golvvärme.
• Slutna värmekretsar.
• Hydrauliska klimatsystem.
• Kretsar kopplade till pannor.
• System kompatibla med värmepumpar.
• Utbyte av fristående cirkulationspumpar.
• Utbyte av vissa kompatibla integrerade UPM3- och UPM4-pumpar.

Särskilt utvecklad för utbyte av cirkulationspumpar

Grundfos har utvecklat ALPHA GO-serien med särskilt fokus på utbyte av befintliga cirkulationspumpar.

Den integrerade utbytesfunktionen i Grundfos GO gör det möjligt att söka efter en gammal pump och kontrollera vilken ALPHA GO-modell som är lämplig som ersättning.

För ALPHA2 GO gör den direkta anslutningen till appen det möjligt att konfigurera den nya cirkulationspumpen för att replikera vissa driftkurvor för kompatibla pumpar, en funktion som är särskilt användbar vid byte av integrerade cirkulationspumpar.

Utbyte av UPM3- och UPM4-pumpar

Grundfos anger specifikt att ALPHA2 GO är förberedd för att underlätta utbyte av olika integrerade UPM3- och UPM4-pumpar, utöver fristående cirkulationspumpar.

Appen hjälper till att identifiera den referens som ska ersättas och överföra en lämplig driftkonfiguration till den nya pumpen.

Luftdetektering och luftutsläpp

ALPHA2 GO har en funktion för luftdetektering som kan aktiveras via Grundfos GO.

När pumpen upptäcker luft runt pumphjulet kan den tillfälligt arbeta med pulser för att hjälpa till att föra bort luften till anläggningens närmaste avluftningsenhet.

Denna funktion underlättar driftsättning och diagnostik, men ersätter inte korrekt allmän avluftning av kretsen.

Skydd mot torrkörning

Cirkulationspumpen har skydd mot torrkörning.

Om pumpen upptäcker att den arbetar utan tillräcklig mängd vätska kan enheten stanna och generera ett larm för att förhindra fortsatt drift under olämpliga förhållanden.

I ALPHA2 GO kan denna typ av händelse registreras och granskas via Grundfos GO för att underlätta diagnostik.

Robust start vid blockeringar

Funktionen Robust Startup är utformad för att hjälpa pumpen att starta även när rotorn möter motstånd på grund av smuts, magnetit eller avlagringar.

Vid blockering gör motorn upprepade startförsök med högt vridmoment för att försöka återställa rörelsen.

Denna egenskap är särskilt användbar efter långa perioder av inaktivitet i en värmeanläggning.

Keramisk axel och lager

ALPHA2 GO använder keramisk axel och keramiska lager, utvecklade för att ge minskat slitage under drift.

Denna konstruktion bidrar till att bibehålla stabila interna spel och hjälper till att begränsa mekaniskt ljud som är kopplat till slitage.

Hydraulisk injustering via Grundfos GO

Anslutningen till Grundfos GO gör det möjligt att utföra hydraulisk injustering av anläggningen.

Ett korrekt injusterat system fördelar det nödvändiga flödet mellan de olika värmeavgivarna och kretsarna, vilket förhindrar områden med för mycket eller för lite cirkulation.

Denna funktion är särskilt användbar i installationer med flera radiatorer eller flera golvvärmekretsar.

Händelselogg och trenddata

Grundfos GO gör det möjligt att granska historisk information relaterad till ALPHA2 GO:s drift.

Bland de parametrar som kan analyseras finns trender för:

• Flöde.
• Lyfthöjd eller tillfört tryck.
• Energiförbrukning.
• Uppskattad vätsketemperatur.
• Driftcyklers varaktighet.

Appen upprätthåller också en händelselogg som underlättar identifiering av varningar, larm och möjliga driftproblem.

PWM-ingång för extern styrning

ALPHA2 GO har en PWM-ingång som gör det möjligt att styra pumpens hastighet exakt från en kompatibel extern styrenhet.

Denna möjlighet underlättar integrationen med system där själva värmekällan, såsom en panna eller en kompatibel värmepump, behöver styra cirkulationspumpen direkt.

Hög energieffektivitet med EEI 0,18

Referens 93074218 har ett energieffektivitetsindex EEI på 0,18.

Den elektriska effektförbrukningen regleras mellan endast:

• Minsta P1-effekt: 3 W.
• Maximal P1-effekt: 37 W.

Denna modulering gör det möjligt att anpassa förbrukningen efter kretsens behov och innebär en betydande skillnad jämfört med äldre cirkulationspumpar med fast hastighet.

Enfasmatning 220-240 V

Grundfos ALPHA2 GO 25-60 130 drivs med en enfasig elmatning på 220-240 V och 50/60 Hz.

Strömförbrukningen ligger mellan:

• Minsta ström: 0,04 A.
• Maximal ström: 0,40 A.

Pumpen har elektroniskt termiskt skydd och har isoleringsklass F.

Snabbinstallationskontakt för el

Grundfos utrustar ALPHA2 GO med en installationskontakt utformad för att möjliggöra elanslutning utan verktyg.

Detta system underlättar både montering i nya installationer och utbyte av en befintlig cirkulationspump.

Kompakt installationslängd på 130 mm

Beteckningen 130 i modellen motsvarar ett avstånd mellan anslutningarna på 130 mm.

Detta format är särskilt användbart i installationer där det tillgängliga utrymmet är begränsat eller när en befintlig pump med samma bygglängd ska ersättas.

Innan ett utbyte utförs måste både längden på 130 mm och diametern på de hydrauliska anslutningarna kontrolleras.

Hydrauliska anslutningar G 1½"

Referens 93074218 har gängade anslutningar G 1½" enligt ISO 228-1.

Anslutningarnas nominella tryck är PN 10.

Kombinationen av G 1½"-anslutning och 130 mm längd skiljer denna version från andra ALPHA2 GO 25-60 som använder ett installationsavstånd på 180 mm.

Maximalt arbetstryck på 10 bar

Pumpen klarar ett maximalt arbetstryck på 10 bar.

Hydraulkretsen och dess säkerhetskomponenter måste dimensioneras för att hålla trycket inom de gränser som cirkulationspumpen och övriga komponenter i installationen tillåter.

Vätsketemperatur från 2 till 110 °C

Grundfos anger för referens 93074218 ett temperaturområde för den pumpade vätskan på 2 till 110 °C.

Den tillåtna omgivningstemperaturen under drift ligger mellan 0 och 55 °C.

Detta breda intervall gör det möjligt att använda den i olika slutna värme- och klimatsystem, förutsatt att vätskan och övriga komponenter är kompatibla.

Pumphus i gjutjärn

Det hydrauliska pumphuset är tillverkat av gjutjärn EN-GJL-150.

Pumphjulet är tillverkat av ett förstärkt kompositmaterial bestående av PES med 30 % glasfiber och PESU-GF20%.

Denna version är främst avsedd för slutna värme- och klimatsystem.

IP44-skydd

Grundfos ALPHA2 GO 25-60 130 har en skyddsklass IP44.

Installationen måste följa de monteringslägen, miljöförhållanden och elektriska krav som anges av tillverkaren.

Tekniska egenskaper för Grundfos 93074218

• Varumärke: Grundfos.
• Serie: ALPHA2 GO.
• Modell: ALPHA2 GO 25-60 130.
• Referens: 93074218.
• Typ: elektronisk cirkulationspump med hög verkningsgrad.
• Användning: värme och klimat.
• Angiven vätska i databladet: vatten.
• Nominellt flöde: 1,9 m³/h.
• Nominell lyfthöjd: 3,26 m.
• Maximal lyfthöjd: 6 m.
• Installationslängd: 130 mm.
• Anslutningstyp: gängad G.
• Anslutningsstorlek: G 1½".
• Anslutningsstandard: ISO 228-1.
• Nominellt tryck: PN 10.
• Maximalt arbetstryck: 10 bar.
• Vätsketemperatur: 2-110 °C.
• Omgivningstemperatur: 0-55 °C.
• Matning: 1 x 220-240 V.
• Frekvens: 50/60 Hz.
• Minsta effektförbrukning: 3 W.
• Maximal effektförbrukning: 37 W.
• Minsta ström: 0,04 A.
• Maximal ström: 0,40 A.
• Energieffektivitetsindex EEI: 0,18.
• Frekvensomriktare: integrerad.
• Termiskt skydd: elektroniskt.
• Skyddsklass: IP44.
• Isoleringsklass: F.
• Material i pumphus: gjutjärn EN-GJL-150.
• Material i pumphjul: komposit PES 30 % GF + PESU-GF20%.
• Proportionellt tryck: ja.
• Konstant tryck: ja.
• Konstant flöde: ja.
• Konstant kurva: ja.
• AUTOADAPT: ja.
• PWM-ingång: ja.
• Bluetooth: integrerat.
• Kompatibel med Grundfos GO: ja.
• Guidad konfiguration: ja.
• Luftdetektering och luftutsläpp: ja.
• Skydd mot torrkörning: ja.
• Robust start: ja.
• Hydraulisk injustering: ja, via Grundfos GO.
• Händelselogg och trender: ja.
• Huvudorientering: 9H.
• Godkännanden: CE och VDE.
• Nettovikt: 1,76 kg.
• Bruttovikt: 1,98 kg.
• EAN: 5715467404456.

Kompakt och intelligent cirkulationspump för värme

Grundfos ALPHA2 GO 25-60 130 kombinerar en maximal lyfthöjd på 6 meter och G 1½"-anslutningar med en kompakt längd på endast 130 mm, vilket underlättar integrationen i installationer där utrymmet är begränsat.

Dess förbrukning på 3 till 37 W, EEI-index på 0,18, AUTOADAPT och olika reglerlägen gör det möjligt att anpassa driften till radiatorsystem, golvvärme och andra slutna värme- och klimatsystem.

Den direkta anslutningen till Grundfos GO tillför guidad konfiguration, hydraulisk injustering, luftdetektering, diagnostik, historiklogg och särskilda verktyg för utbyte av cirkulationspumpar, vilket gör den till en särskilt komplett lösning för nya installationer och moderniseringar.
