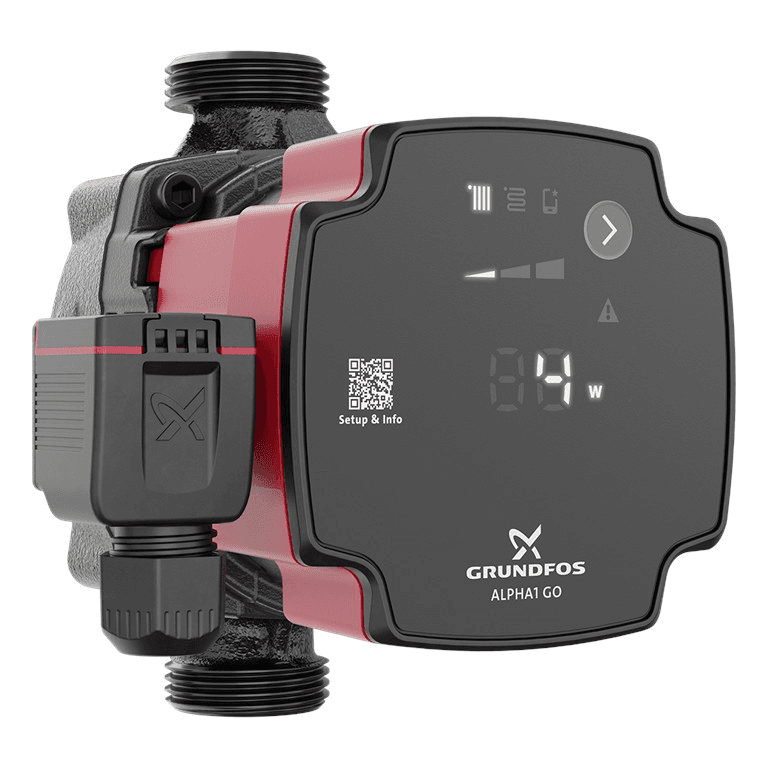

Cirkulationspump Grundfos ALPHA1 GO 15-60 130

Grundfos cirkulationspump Grundfos ALPHA1 GO 15-60 130, referens 93074173, är en elektronisk cirkulationspump med hög verkningsgrad, utformad för vattencirkulation i värme- och klimatanläggningar. Den erbjuder en maximal lyfthöjd på 6 meter, ett nominellt flöde på 2,28 m³/h, modulernade elektrisk effekt från 4 till 45 W, gängade anslutningar G 1" och en kompakt installationslängd på 130 mm.

ALPHA1 GO-serien är särskilt avsedd både för nya installationer och för utbyte av befintliga cirkulationspumpar. Den har reglering med proportionellt tryck, konstant tryck och konstant kurva, skydd mot torrkörning, självluftrande funktion och robust start. Dessutom hjälper appen Grundfos GO installatören att identifiera rätt ersättningspump och lämplig konfiguration.

Cirkulationspump med maximal lyfthöjd på 6 meter

Grundfos ALPHA1 GO 15-60 130 ger en maximal lyfthöjd på 6 m. Det specifika databladet för denna referens anger ett nominellt flöde på 2,28 m³/h och en nominell höjd på 3,06 m.

Den hydrauliska kurvan gör det möjligt att uppnå högre flöden vid låg motståndsnivå i systemet, medan den faktiska driftpunkten beror på tryckförlusterna och det valda reglerläget.

Tre reglerlägen

ALPHA1 GO har elektronisk styrning för att anpassa cirkulationspumpens drift till olika typer av installationer.

• Proportionellt tryck: minskar eller ökar trycket beroende på flödesbehovet och är särskilt användbart i radiatoranläggningar med termostatventiler.
• Konstant tryck: håller ett stabilt differenstryck även när flödet varierar, en inställning som är särskilt lämplig för golvvärmesystem och kretsar med fördelare.
• Konstant kurva: låter pumpen arbeta enligt en fast kurva, på samma sätt som en konventionell cirkulationspump med valbar hastighet.

Varje reglerläge erbjuder tre justeringsnivåer, vilket gör det möjligt att anpassa driftkurvan efter installationens hydrauliska behov.

Lämplig för radiatorer och golvvärme

Tack vare sina olika styrlägen kan Grundfos ALPHA1 GO användas i flera värme- och klimatanläggningar.

• Värmeanläggningar med radiatorer.
• Golvvärmesystem.
• Slutna värmekretsar.
• Kompatibla klimatanläggningar.
• Pannkretsar.
• Utbyte av fristående cirkulationspumpar.
• Utbyte av vissa kompatibla integrerade UPS-pumpar.

Utformad för att underlätta byte av cirkulationspumpar

En av ALPHA1 GO:s främsta egenskaper är dess förmåga att underlätta utbyte av äldre cirkulationspumpar.

Med ersättningsfunktionen i appen Grundfos GO kan yrkespersonen söka bland tusentals befintliga pumpmodeller och få en rekommendation om lämplig pump och nödvändig konfiguration.

Grundfos anger att ALPHA1 GO särskilt är avsedd för att ersätta fristående cirkulationspumpar och olika kompatibla integrerade UPS-modeller.

Avancerat läge för att återskapa kurvor

När den används som ersättning för en kompatibel pump kan ALPHA1 GO konfigureras via sitt avancerade läge för att återge vissa driftkurvor från den utbytta cirkulationspumpen.

Grundfos GO ger instruktioner och nödvändig inställning, som därefter väljs direkt från pumpens frontpanel.

Till skillnad från ALPHA2 GO har ALPHA1 GO ingen direkt Bluetooth-anslutning till appen. Appen fungerar som ett verktyg för val och stöd, medan den slutliga konfigurationen görs på själva enheten.

Skydd mot torrkörning

Pumpen har skydd mot torrkörning, utformat för att minska risken för skador när det inte finns tillräckligt med vätska i cirkulationspumpen.

Denna funktion är särskilt användbar vid idrifttagning eller vid avvikande förhållanden i hydraulsystemet.

Självluftrande funktion

ALPHA GO-serien har en självluftrande funktion som hjälper till att avlägsna luft som finns inuti pumpen.

Denna egenskap underlättar idrifttagningen och bidrar till att minska ljud och cirkulationsproblem som orsakas av luft runt pumphjulet.

Pumpens självluftrande funktion ersätter inte korrekt avluftning av hela anläggningen.

Robust start

Funktionen Robust Startup hjälper till att starta pumpen när rotorn möter ett högre motstånd än normalt.

Motorn applicerar ett högt startmoment för att försöka övervinna eventuella blockeringar, en egenskap som är särskilt användbar efter längre perioder av stillestånd.

Elektronisk motor med hög verkningsgrad

ALPHA1 GO har en elektroniskt kommuterad motor och en integrerad frekvensomriktare, vilket gör det möjligt att anpassa hastighet och förbrukning efter systemets behov.

För referens 93074173 ligger den elektriska effektförbrukningen mellan:

• Minsta effekt: 4 W.
• Maximal effekt: 45 W.

Energieffektivitetsindexet EEI är 0,20, vilket ger en lägre förbrukning jämfört med traditionella cirkulationspumpar med fast hastighet.

Enfasmatning 220-240 V

Grundfos ALPHA1 GO 15-60 130 drivs med en enfasig matning på 220-240 V och 50/60 Hz.

Den absorberade strömmen ligger ungefär mellan 0,06 och 0,45 A, beroende på driftpunkt.

Motorn har elektroniskt termiskt skydd och har isoleringsklass F.

Installationskontakt

ALPHA GO-serien använder Grundfos elektriska anslutningssystem, utformat för att underlätta montering och byte av cirkulationspumpar.

Pumpen levereras med motsvarande installationskontakt, vilket förenklar anslutningen av fas, nolla och jord vid montering.

Kompakt installationslängd på 130 mm

Beteckningen 130 i modellen anger ett avstånd mellan anslutningarna på 130 mm.

Detta kompakta format är särskilt användbart i installationer med begränsat utrymme, pannkretsar och vid utbyten där den befintliga cirkulationspumpen har denna monteringslängd.

Gängade anslutningar G 1"

Referens 93074173 har gängade anslutningar G 1" enligt ISO 228-1.

Modellbeteckningen 15 identifierar den nominella diametern på det hydrauliska genomloppet, medan pumpens ytteranslutningar är på en tum.

Innan en befintlig pump byts ut måste både anslutningsdiametern och installationslängden på 130 mm kontrolleras.

Maximalt tryck på 10 bar

Pumpen är konstruerad för ett maximalt drifttryck på 10 bar, med anslutningar klassade som PN 10.

Hydraulsystemet måste hållas inom denna tryckgräns under alla normala driftförhållanden.

Vätsketemperatur från -10 till 110 °C

Det specifika databladet för Grundfos 93074173 anger ett vätsketemperaturområde på -10 till 110 °C.

Den tillåtna omgivningstemperaturen under drift ligger mellan 0 och 55 °C.

Möjligheten att arbeta inom ett brett temperaturområde gör den lämplig för olika slutna värme- och klimatanläggningar, förutsatt att vätskan och övriga systemkomponenter är kompatibla.

Pumphus i gjutjärn

Pumphuset är tillverkat av gjutjärn EN-GJL-150, ett material som ofta används i cirkulationspumpar för slutna klimatsystem.

Pumphjulet är tillverkat av kompositmaterial PES förstärkt med 30 % glasfiber.

Denna version med gjutjärnshus är främst avsedd för slutna värme- och klimatanläggningar.

IP44-skydd

Det specifika databladet för referens 93074173 anger en skyddsklass IP44.

Pumpen ska installeras med hänsyn till monteringsläge, omgivningsförhållanden och elektriska krav enligt Grundfos anvisningar.

Tekniska egenskaper för Grundfos 93074173

• Varumärke: Grundfos.
• Serie: ALPHA1 GO.
• Modell: ALPHA1 GO 15-60 130.
• Referens: 93074173.
• Typ: elektronisk cirkulationspump med hög verkningsgrad.
• Användning: värme och klimat.
• Nominellt flöde: 2,28 m³/h.
• Nominell höjd: 3,06 m.
• Maximal höjd: 6 m.
• Installationslängd: 130 mm.
• Anslutningstyp: gängad G.
• Anslutningsstorlek: G 1".
• Anslutningsstandard: ISO 228-1.
• Nominellt tryck: PN 10.
• Maximalt drifttryck: 10 bar.
• Vätsketemperatur: -10 till 110 °C.
• Omgivningstemperatur: 0 till 55 °C.
• Matning: 1 x 220-240 V.
• Frekvens: 50/60 Hz.
• Minsta effektförbrukning: 4 W.
• Maximal effektförbrukning: 45 W.
• Strömförbrukning: 0,06-0,45 A.
• Energieffektivitetsindex EEI: 0,20.
• Frekvensomriktare: integrerad.
• Termiskt skydd: elektroniskt.
• Skyddsklass: IP44.
• Isoleringsklass: F.
• Pumphusmaterial: gjutjärn EN-GJL-150.
• Pumphjulsmaterial: PES + 30 % glasfiber.
• Proportionellt tryck: ja.
• Konstant tryck: ja.
• Konstant kurva: ja.
• Justeringsnivåer: 3 per styrläge.
• Avancerat läge för utbyte: ja.
• Skydd mot torrkörning: ja.
• Självluftrande funktion: ja.
• Robust start: ja.
• Stöd via Grundfos GO: ja.
• Direkt Bluetooth med Grundfos GO: nej.
• Nettovikt: 1,74 kg.
• Bruttovikt: 1,92 kg.
• Godkännanden: CE och VDE.
• EAN: 5715467403992.

Kompakt cirkulationspump för värme och utbyten

Grundfos ALPHA1 GO 15-60 130 kombinerar en maximal lyfthöjd på 6 meter med ett kompakt 130 mm-hus, G 1"-anslutning, elektronisk reglering och en effektförbrukning på endast 4 till 45 W.

Dess lägen för proportionellt tryck, konstant tryck och konstant kurva gör att den kan anpassas till radiatoranläggningar, golvvärme och andra slutna kretsar, medan funktionerna för självluftrening, skydd mot torrkörning och robust start bidrar till att underlätta idrifttagning och daglig drift.

Dessutom gör Grundfos GO-stödet för utbyte av cirkulationspumpar det möjligt att identifiera kompatibel pump och återskapa vissa kurvor via det avancerade läget, vilket gör ALPHA1 GO till en särskilt praktisk lösning både för nya installationer och för modernisering av befintliga system.
