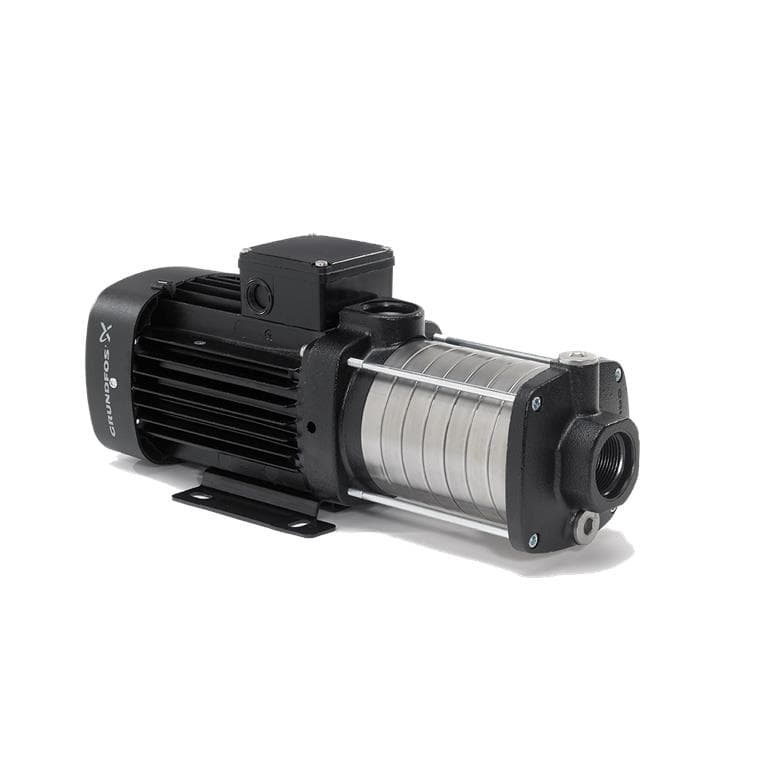

Flerstegs centrifugalpump Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N

Grundfos flerstegs centrifugalpump CM 5-5 A-R-A-E-AVBE C1-A-A-N, artikelnummer 92880796, är en kompakt horisontell pump avsedd för pumpning och tryckökning av vatten. Den har 5 pumphjul, ger ett nominellt flöde på 4,7 kubikmeter per timme och en nominell lyfthöjd på 38,61 meter, med en robust hydraulisk kropp och invändiga komponenter i rostfritt stål.

Den är utrustad med en enfas asynkronmotor på 0,9 kilowatt för matning med 220 till 230 volt och 50 hertz. Den horisontella konstruktionen, axiella suganslutningen och radiella tryckanslutningen gör den lämplig för installationer i hem, kommersiella miljöer och industri där vatten behöver transporteras eller tillgängligt tryck behöver höjas.

Horisontell flerstegs centrifugalpump Grundfos CM 5-5

Grundfos CM-serien består av flerstegs centrifugalpumpar med kompakt konstruktion. I artikelnummer 92880796 leds vätskan in via en axiell sugport och passerar successivt genom de olika hydrauliska stegen innan den lämnar pumpen via en radiell tryckanslutning.

Flerstegskonstruktionen gör det möjligt att skapa högt tryck samtidigt som yttermåtten hålls nere, vilket gör den lämplig för installationer där måttligt flöde behöver kombineras med betydande lyfthöjd.

Nominellt flöde på 4,7 kubikmeter per timme

Den nominella driftpunkten för denna pump motsvarar ett flöde på 4,7 kubikmeter per timme och en manometrisk lyfthöjd på 38,61 meter.

CM 5-5:s hydrauliska kurva gör det möjligt att anpassa driften till olika kombinationer av flöde och tryck inom arbetsområdet. Som referens anger tekniska återförsäljare ett ungefärligt maxflöde på 6,1 kubikmeter per timme och en maximal lyfthöjd på cirka 48 meter.

5 steg för att skapa högre tryck

Pumpen har 5 pumphjul placerade i serie. I en flerstegspump ökar varje steg vätskans tryck successivt, vilket gör det möjligt att uppnå högre lyfthöjder än vad en centrifugalpump med ett enda steg och liknande mått normalt kan ge.

Denna konfiguration är lämplig för tryckstegring, distribution och vattenöverföring där nivåskillnader eller stora tryckförluster måste övervinnas.

Pumphjul och hydrauliska komponenter i rostfritt stål

Pumphjulen är tillverkade i rostfritt stål EN 1.4301, motsvarande AISI 304. Axeln och de hydrauliska kamrarna är också i rostfritt stål, vilket ger mekanisk hållfasthet och korrosionsbeständighet i kompatibla vattenapplikationer.

Sug- och tryckdelarna är tillverkade av gjutjärn EN-GJL-200, motsvarande ASTM A48-25A, vilket ger en robust konstruktion som klarar installationens tryckförhållanden.

AVBE mekanisk tätning

Artikelnummer 92880796 använder en mekanisk tätning med kod AVBE. Det är en obalanserad tätning med O-ring, särskilt utvecklad för serien.

Den roterande tätningsytan använder aluminiumoxid eller alunina, medan den fasta ytan består av kolgrafit impregnerad med harts. Sekundärtätningen är tillverkad av EPDM, ett material som är särskilt lämpligt för vatten och varmvatten.

Grundfos anger att denna materialkombination ger god täthet och slitstyrka i kompatibla applikationer. EPDM är inte avsett för pumpning av mineraloljor.

Enfasmotor på 0,9 kilowatt

Pumpen har en fläktkyld enfas asynkronmotor med nominell uteffekt P2 på 0,9 kilowatt.

Den nominella matningen är 1 × 220-230 volt vid 50 hertz, vilket gör denna version särskilt lämpad för installationer med enfas elförsörjning.

IE2-effektivitetsmotor

Motorn har en effektivitetsklass IE2 enligt IEC 60034-30 och konstruktionsmässiga egenskaper i enlighet med tillämpliga standarder för elmotorer i serien.

Nominell hastighet ligger ungefär mellan 2 790 och 2 810 varv per minut, medan pumpens hydrauliska data har fastställts med 2 900 varv per minut som referens.

IP55-skydd och isolationsklass F

Motorn har en skyddsklass IP55, vilket ger skydd mot skadligt dammintrång och mot vattenstrålar enligt de villkor som gäller för denna klassificering.

Isolationsklassen är F och motorn har termiskt skydd PTO. Elkabel ingår inte med pumpen.

Nominell ström

Den nominella strömmen som anges av Grundfos ligger mellan 5,72 och 5,60 ampere, beroende på matningsspänningen inom det nominella intervallet 220 till 230 volt.

Startströmmen ligger ungefär mellan 400 och 440 procent av nominell ström, vilket bör beaktas vid dimensionering av elektriskt skydd och manöverutrustning.

Maximalt arbetstryck på 10 bar

Grundfos CM 5-5 är konstruerad för att arbeta med ett maximalt drifttryck på 10 bar inom de temperaturförhållanden som anges av tillverkaren.

Grundfos anger specifikt ett maximalt tryck på 10 bar vid 40 grader Celsius. När vätsketemperaturen når 90 grader Celsius minskar det tillåtna maxtrycket till 6 bar.

Vätsketemperatur från -20 till 90 grader Celsius

Det pumpade vätskans temperaturområde ligger mellan -20 och 90 grader Celsius. Detta gör det möjligt att använda pumpen för både kallt och varmt vatten inom de drift-, tryck- och materialförhållanden som tillverkaren anger.

Den tekniska dokumentationen utgår från vatten vid 20 grader Celsius och en ungefärlig densitet på 998,2 kilogram per kubikmeter för de publicerade prestandadata.

Omgivningstemperatur från -20 till 55 grader Celsius

Pumpen kan arbeta vid en omgivningstemperatur mellan -20 och 55 grader Celsius, förutsatt att installations- och ventilationskraven för motorn följs.

Rp-gängade anslutningar

Hydraulkopplingen sker via invändiga Whitworth-rörgängor Rp enligt ISO 7/1, vilket underlättar installation i konventionella gängade system.

• Suganslutning: Rp 1 1/4 tum.
• Tryckanslutning: Rp 1 tum.
• Sugkonfiguration: axiell.
• Tryckkonfiguration: radiell.

Skillnaden i diameter mellan sug- och trycksidan beror på den specifika hydrauliska konstruktionen för denna version av CM 5-5.

Kompakt design för trånga utrymmen

Pump och motor bildar en kompakt enhet monterad på en liten basplatta. Denna konstruktion förenklar installationen och gör det möjligt att placera enheten i teknikrum och andra utrymmen där golvytan är begränsad.

Måttskissen för artikelnummer 92880796 anger en total längd på cirka 400 millimeter. Innan installation bör tillräckligt utrymme lämnas för hydrauliska anslutningar, motorventilation och framtida underhåll.

Enkelt underhåll

CM-seriens konstruktion gör det möjligt att komma åt de hydrauliska komponenterna från pumpens ände. Kamrarna, sug- och tryckdelen hålls samman av fyra gängade dragstänger.

Grundfos har utformat serien för att underlätta servicearbeten och erbjuder reservdelar och specifika satser för olika komponenter i den hydrauliska enheten.

Lämplig för dricksvattenapplikationer

Den tekniska dokumentationen för denna referens omfattar godkännandena ACS och NSF61 för dricksvatten, samt de allmänna certifieringarna CE, EAC och UKCA.

Slutlig kompatibilitet med dricksvatten ska säkerställas genom att använda tillbehör, rör och övriga komponenter som också är godkända för detta ändamål och genom att följa de krav som gäller för installationen.

Användningsområden för Grundfos CM 5-5

Tack vare sin flerstegskonstruktion och kombinationen av flöde och tryck kan Grundfos CM 5-5 användas i olika vattenöverförings- och tryckstegringsinstallationer som är kompatibla med dess egenskaper.

• Tryckökning i vatteninstallationer.
• Vattenöverföring och distribution.
• Försörjningssystem.
• Kommersiella och industriella installationer.
• Utrustning och hjälpsystem som kräver vattenpumpning.
• Dricksvattenapplikationer som är kompatibla med dess certifieringar.

Pumpen har ingen frekvensomriktare, så denna version arbetar med fast hastighet när den ansluts direkt till elnätet.

Tekniska egenskaper för Grundfos CM 5-5 92880796

• Varumärke: Grundfos.
• Serie: CM.
• Artikelnummer: 92880796.
• Modell: CM 5-5 A-R-A-E-AVBE C1-A-A-N.
• EAN: 5715120968516.
• Typ: horisontell flerstegs centrifugalpump.
• Antal pumphjul: 5.
• Referensvätska: vatten.
• Nominellt flöde: 4,7 kubikmeter per timme.
• Nominell lyfthöjd: 38,61 meter.
• Ungefärligt maxflöde: 6,1 kubikmeter per timme.
• Ungefärlig maximal lyfthöjd: 48 meter.
• Vätsketemperaturområde: mellan -20 och 90 grader Celsius.
• Maximalt drifttryck: 10 bar.
• Maxtryck vid 40 grader Celsius: 10 bar.
• Maxtryck vid 90 grader Celsius: 6 bar.
• Omgivningstemperatur: mellan -20 och 55 grader Celsius.
• Hydrauliskt hus: gjutjärn EN-GJL-200.
• Pumphjul: rostfritt stål AISI 304.
• Axel och kamrar: rostfritt stål.
• Mekanisk tätningskod: AVBE.
• Material i sekundärtätning: EPDM.
• Suganslutning: Rp 1 1/4 tum.
• Tryckanslutning: Rp 1 tum.
• Sugtyp: axiell.
• Trycktyp: radiell.
• Nominell motoreffekt P2: 0,9 kilowatt.
• Matning: enfas 220 till 230 volt.
• Frekvens: 50 hertz.
• Nominell ström: mellan 5,72 och 5,60 ampere.
• Nominell hastighet: mellan 2 790 och 2 810 varv per minut.
• Motorverkningsklass: IE2.
• Motorns skyddsklass: IP55.
• Isolationsklass: F.
• Inbyggt termiskt skydd: PTO.
• Frekvensomriktare: ej inkluderad.
• Elkabel ingår: nej.
• Minsta verkningsgrad MEI: lika med eller större än 0,7.
• Nettovikt: 15,8 kilogram.
• Bruttovikt: 18,4 kilogram.
• Ungefärlig längd: 400 millimeter.
• Godkännanden: CE, EAC och UKCA.
• Godkännanden för dricksvatten: ACS och NSF61.
• Kurvtolerans: ISO 9906:2012 3B.

Kompakt flerstegspump för tryckstegring och vattenförsörjning

Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N kombinerar 5 hydrauliska steg, invändiga komponenter i rostfritt stål och en enfasmotor på 0,9 kilowatt för att ge en nominell driftpunkt på 4,7 kubikmeter per timme vid 38,61 meters lyfthöjd.

Den kompakta konstruktionen, maximalt tryck på 10 bar, gängade anslutningar, IP55-skydd och godkännanden för dricksvatten gör denna pump till en mångsidig lösning för distributions-, överförings- och tryckstegringsinstallationer som kräver en pålitlig horisontell centrifugalpump med begränsade yttermått.
