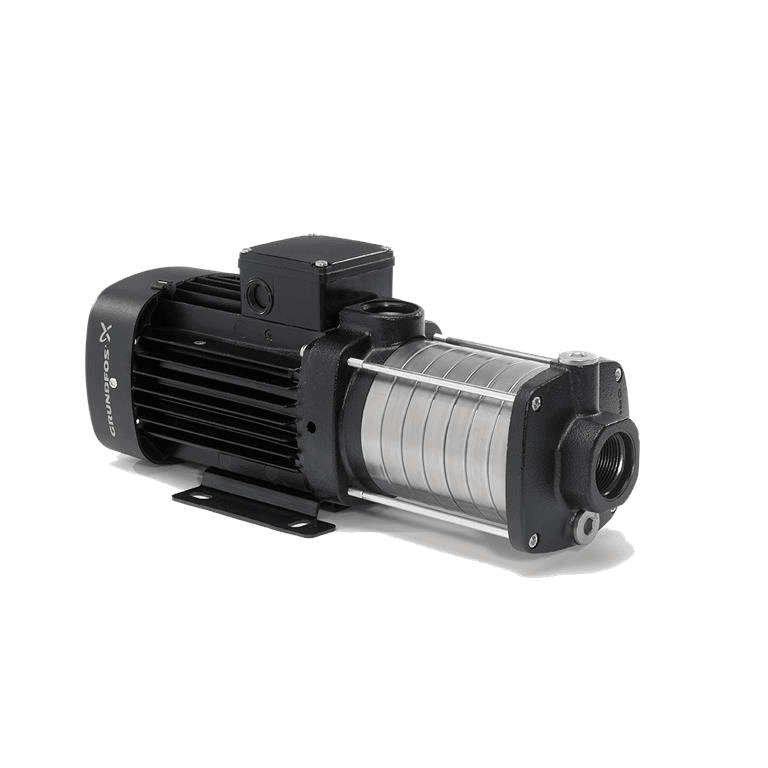

Flerstegs centrifugalpump Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N

Den flerstegs centrifugalpumpen Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N, artikelnummer 92880795, är en kompakt horisontell pump avsedd för pumpning av vatten i försörjningsanläggningar, tryckstegring, uppvärmning, vattenbehandling, bevattning och andra hydrauliska applikationer. Den erbjuder ett nominellt flöde på 4,7 kubikmeter per timme och en nominell manometrisk höjd på 30,69 meter.

Denna modell har 4 pumphjul och en enfas asynkronmotor på 0,67 kilowatt, matad med 220-230 volt och 50 hertz. Konstruktionen kombinerar pumphjul, kammare och axel i rostfritt stål med hydrauliska in- och utloppskomponenter i gjutjärn, vilket ger en robust lösning för professionella hydrauliska installationer.

Horisontell flerstegs centrifugalpump Grundfos CM 5-4

Grundfos CM 5-4 tillhör familjen horisontella flerstegs centrifugalpumpar i CM-serien. Dess konfiguration använder axiellt sug inlopp och radiellt tryckutlopp, med den hydrauliska enheten direkt kopplad till motorn.

Användningen av flera steg gör det möjligt att generera en hög tryckhöjd samtidigt som kompakta dimensioner bibehålls, vilket gör den särskilt lämplig för installationer där vattentrycket behöver höjas.

Nominellt flöde på 4,7 kubikmeter per timme

Den nominella driftpunkten för artikelnummer 92880795 är:

• Nominellt flöde: 4,7 kubikmeter per timme.
• Nominell manometrisk höjd: 30,69 meter.
• Antal pumphjul: 4.
• Hastighet som används för hydrauliska data: 2 900 varv per minut.
• Kurvtolerans: ISO 9906:2012 klass 3B.

Det faktiska flödet och trycket beror på anläggningens driftpunkt, rörledningarnas tryckförluster och den geometriska höjd som pumpen måste övervinna.

Enfasmotor på 0,67 kilowatt

CM 5-4 92880795 har en fläktkyld enfas asynkronmotor monterad på lager.

• Nominell effekt P2: 0,67 kilowatt.
• Matning: 1 × 220-230 volt.
• Frekvens: 50 hertz.
• Nominell ström: cirka 4,30-4,15 ampere.
• Nominell hastighet: 2 810-2 830 varv per minut.
• Motorns effektivitetsklass: IE2.
• Kapslingsklass: IP55.
• Isoleringsklass: F.
• Motorstorlek: 80B.
• Servicefaktor: 1,00.

Denna version har ingen inbyggd frekvensomriktare och ansluts direkt till motsvarande elmatning.

Fyra steg för att skapa tryck

Beteckningen CM 5-4 identifierar en flerstegspump med 4 pumphjul. Vattnet passerar successivt genom de olika hydrauliska stegen och ökar gradvis sitt tryck innan det lämnar pumpen via tryckanslutningen.

Denna konstruktion är särskilt lämplig för system som behöver kombinera ett måttligt flöde med ett högre tryck än vad en centrifugalpump med ett enda steg normalt ger.

Pumphjul och invändiga komponenter i rostfritt stål

Grundfos använder rostfritt stål i pumpens viktigaste invändiga hydrauliska komponenter. Pumphjulen är tillverkade av rostfritt stål EN 1.4301 / AISI 304, medan axeln och kamrarna också är tillverkade i rostfritt stål.

• Pumphjul: rostfritt stål.
• Kvalitet på pumphjul: EN 1.4301 / AISI 304.
• Kamrar: rostfritt stål.
• Axel: rostfritt stål.
• Hydrauliskt hus: gjutjärn.
• Gjutjärn: EN-GJL-200 / ASTM A48-25A.

Denna kombination ger en slitstark konstruktion med rostfritt stål i de invändiga delar som direkt är kopplade till pumpstegen.

AVBE-mekanisk tätning

Pumpen är utrustad med en Grundfos mekanisk tätning med kod AVBE. Det är en O-ringstätning som är särskilt utformad för denna pumpfamilj.

• Primär tätning: AVBE.
• Tätningskod: AVBE.

Rätt val av mekanisk tätning är viktigt för att säkerställa kompatibilitet med vätskan samt installationens temperatur- och tryckförhållanden.

Maximalt arbetstryck på 10 bar

CM 5-4 klarar ett maximalt drifttryck på 10 bar, med gränser som beror på vätskans temperatur.

• Maximalt arbetstryck: 10 bar.
• Maximalt tryck vid 40 grader Celsius: 10 bar.
• Maximalt tryck vid 90 grader Celsius: 6 bar.

Installationens totala tryck måste ta hänsyn till både trycket på sugsidan och det tryck som pumpen själv genererar.

Vätsketemperatur från -20 till 90 grader Celsius

Pumpen är specificerad för att arbeta med vatten inom ett brett temperaturområde:

• Angiven pumpad vätska: vatten.
• Minsta vätsketemperatur: -20 grader Celsius.
• Högsta vätsketemperatur: 90 grader Celsius.
• Temperatur som används för hydrauliska data: 20 grader Celsius.
• Referensdensitet: 998,2 kilogram per kubikmeter.

För vätskor med andra egenskaper än vatten eller med tillsatser bör materialens och den mekaniska tätningens kompatibilitet kontrolleras i förväg.

Omgivningstemperatur upp till 55 grader Celsius

Pumpen kan installeras i miljöer med temperaturer mellan -20 och 55 grader Celsius, förutsatt att ventilations- och monteringsvillkoren för motorn följs.

Rp-gängade anslutningar

Anslutningen till installationen sker via invändiga Whitworth-gängor Rp enligt ISO 7/1.

• Anslutningstyp: Rp.
• Suganslutning: Rp 1 1/4.
• Tryckanslutning: Rp 1.
• Utloppsposition: 12.
• Anslutningskod: R.

Det axiella suget och det radiella utloppet gör det möjligt att integrera pumpen i kompakta installationer och förenklar den vanliga rördragningen.

Lämplig för olika hydrauliska applikationer

Tack vare sina hydrauliska och konstruktiva egenskaper kan Grundfos CM 5-4 användas i olika typer av installationer där vatten behöver transporteras eller trycket höjas, bland annat:

• Vattenförsörjnings- och distributionssystem.
• Tryckstegring i installationer.
• Värmesystem.
• Vattenbehandling.
• Bevattning.
• Applikationer för fertigation och dosering kopplade till hydrauliska system.
• Vattenöverföring i industriella installationer.

Pumpens driftpunkt ska alltid väljas utifrån det nödvändiga flödet och den totala manometriska höjd som beräknats för installationen.

Godkännanden för dricksvatten

Det tekniska databladet för denna referens anger ACS- och NSF61-godkännanden för dricksvatten, utöver de allmänna godkännandena CE, EAC och UKCA.

• Godkännanden: CE, EAC och UKCA.
• Godkännanden för dricksvatten: ACS och NSF61.

Dessa certifieringar är särskilt viktiga när pumpen integreras i installationer där det pumpade vattnet måste uppfylla specifika hygienkrav.

Kompakt design för horisontell installation

CM 5-4 är avsedd för horisontell montering på ett stabilt underlag. Enligt måttritningen för artikelnummer 92880795 är den totala längden på enheten cirka 362 millimeter, med en maximal bredd på cirka 158 millimeter.

Vid installationen bör tillräckligt med utrymme lämnas runt motorn för att möjliggöra kylning och underlätta senare inspektion och underhåll.

Tekniska egenskaper för Grundfos CM 5-4 92880795

• Varumärke: Grundfos.
• Serie: CM.
• Artikelnummer: 92880795.
• Modell: CM 5-4 A-R-A-E-AVBE C1-A-A-N.
• Typ: horisontell flerstegs centrifugalpump.
• Antal steg / pumphjul: 4.
• Nominellt flöde: 4,7 kubikmeter per timme.
• Nominell höjd: 30,69 meter.
• Hydraulisk referenshastighet: 2 900 varv per minut.
• Nominell effekt P2: 0,67 kilowatt.
• Motor: fläktkyld enfas asynkronmotor.
• Spänning: 1 × 220-230 volt.
• Frekvens: 50 hertz.
• Nominell ström: 4,30-4,15 ampere.
• Motorns effektivitetsklass: IE2.
• Kapslingsklass: IP55.
• Isoleringsklass: F.
• Inbyggd frekvensomriktare: nej.
• Mekanisk tätning: AVBE.
• Pumphjul: rostfritt stål AISI 304.
• Hydrauliskt hus: gjutjärn EN-GJL-200.
• Maximalt arbetstryck: 10 bar.
• Maximalt tryck vid 90 grader Celsius: 6 bar.
• Vätsketemperaturområde: från -20 till 90 grader Celsius.
• Omgivningstemperaturområde: från -20 till 55 grader Celsius.
• Suganslutning: Rp 1 1/4.
• Tryckanslutning: Rp 1.
• Godkännanden för dricksvatten: ACS och NSF61.
• Allmänna godkännanden: CE, EAC och UKCA.
• Kurvtolerans: ISO 9906:2012 klass 3B.
• Ungefärlig total längd: 362 millimeter.
• Nettovikt: 14,5 kilogram.
• Bruttovikt: 17 kilogram.

Kompakt flerstegspump för tryckstegring och vattentransport

Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N 92880795 kombinerar ett nominellt flöde på 4,7 kubikmeter per timme med en nominell höjd på 30,69 meter och en enfasmotor på 0,67 kilowatt, vilket ger en kompakt lösning för installationer som behöver transportera vatten och öka dess tryck.

De fyra stegen, pumphjul i rostfritt stål, maximalt tryck på 10 bar, IP55-skydd, Rp-gängade anslutningar och ACS- och NSF61-godkännanden gör den lämplig för ett brett spektrum av hydrauliska installationer, både i bostäder, professionella miljöer och industriella anläggningar, alltid inom de driftförhållanden som anges av Grundfos.
