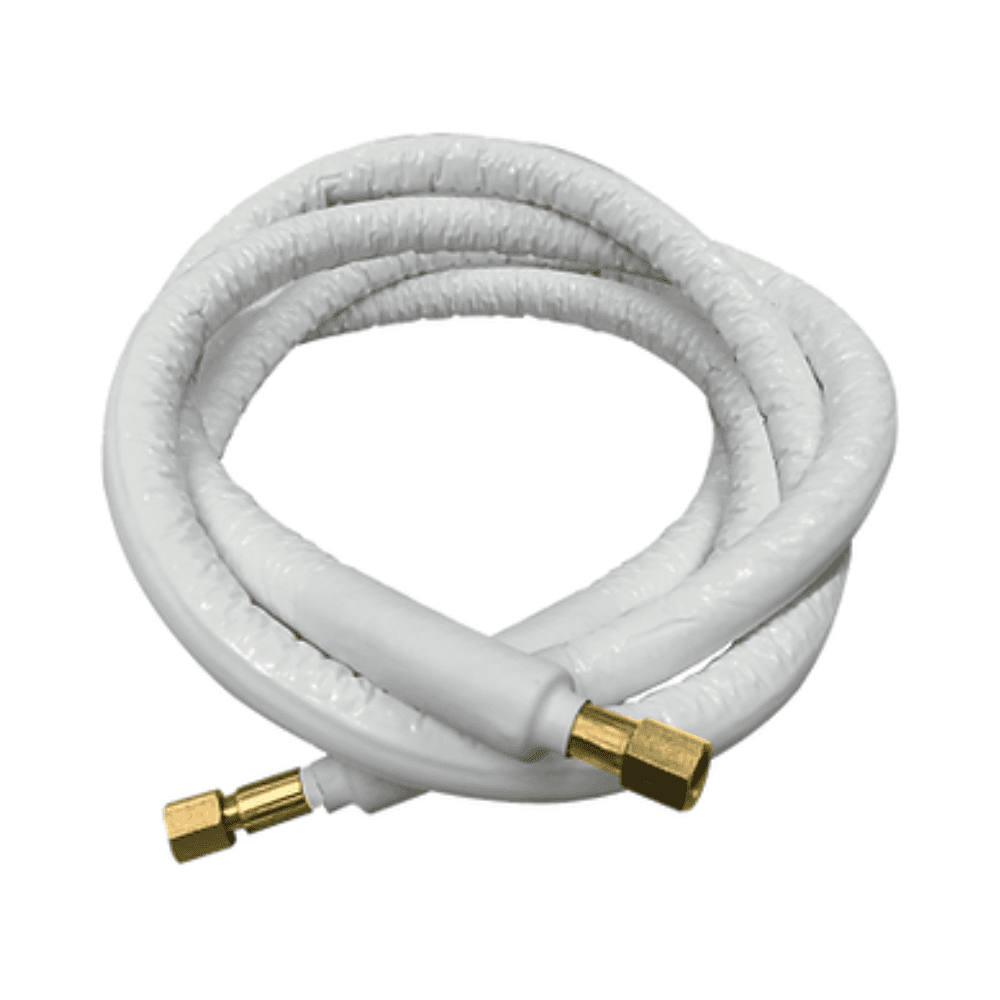

Kronos Pipe flexibelt kylrörsset Ø 1/4" 1/2" - 6 meters rulle

Den flexibla kylrörssatsen Zimaklima Kronos Pipe 6003-6000 är utformad för att skapa kylanslutningen mellan inomhus- och utomhusenheter i direktexpanderande luftkonditioneringssystem. Satsen kombinerar rör i 1/4 och 1/2 tum med en längd på 6 meter, vilket ger de två mått som krävs för många klimat- och luftkonditioneringsanläggningar.

Kronos Pipe utmärker sig genom sin höga flexibilitet och enkla hantering. Röret kan anpassas till böjar och riktningsändringar utan att man behöver använda verktyg för att forma det, vilket särskilt underlättar montering i komplexa dragningar, trånga utrymmen eller installationer med flera riktningsändringar.

Kronos Pipe-kit i 1/4 och 1/2 tum för luftkonditionering

Artikelnumret 6003-6000 tillhör Kronos Pipe-systemet utvecklat av Zimaklima för kyl- och klimatinstallationer. Setet består av måtten 1/4 och 1/2 tum, med en längd på 6 meter, för att skapa köldmedierören mellan enheterna i systemet.

Innan installationen utförs är det nödvändigt att kontrollera att diametrarna 1/4 och 1/2 tum överensstämmer med anslutningarna och specifikationerna som anges av luftkonditioneringsaggregatets tillverkare.

Flexibelt rör för enklare installation

En av de främsta fördelarna med Kronos Pipe-systemet är dess förmåga att anpassa sig till olika böjar och vinklar. Den flexibla konstruktionen gör det möjligt att rikta röret under monteringen utan att använda särskilda verktyg för varje böj.

Denna egenskap förenklar dragningen av kylledningarna och är särskilt användbar när sträckan måste passera hinder, trånga genomföringar eller anpassas till byggnadens geometri.

Förutom att vara flexibelt har Kronos Pipe låg vikt, vilket underlättar hantering och transport under installationsarbetet.

Kompatibelt med köldmedierna R32 och R410A

Enligt Zimaklimas tekniska datablad är Kronos Pipe avsett för direktexpanderande system som använder olika vanliga köldmedier i luftkonditionerings- och kylinstallationer.

Systemet är kompatibelt med:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

Den tekniska dokumentationen anger uttryckligen att Kronos Pipe inte är kompatibelt med köldmediet R22.

7-lagers flerskiktskonstruktion

Kronos Pipe använder en flerskiktsstruktur bestående av 7 lager, utvecklad för att ge täthet, mekanisk hållfasthet, yttre skydd och värmeisolering i kylapplikationer.

Strukturen som anges av Zimaklima består av:

• Långkedjig polyamid på insidan.
• Skyddsfilm av aluminium i fyra lager.
• Flätning av syntetfiber med hög draghållfasthet.
• Mellanliggande polymerskikt med hög barriäreffekt.
• Yttre skikt som är motståndskraftigt mot slitage, UV-strålning, nötning och kemiska ämnen.
• Isolering av slutencellig expanderad polyetenskum.
• Yttre polyetenfilm med UV-skydd.

Denna konstruktion gör det möjligt att kombinera köldmedieledning, nödvändig hållfasthet för kretsen och yttre isolering i en enda produkt.

Inbyggd värmeisolering

Kronos Pipe-rören har ett isolerande hölje av slutencellig expanderad polyetenskum. Denna isolering begränsar värmeutbytet mellan köldmediet och omgivningen och bidrar till att kontrollera kondensbildning på kylledningens yta.

Det yttre skyddet är dessutom motståndskraftigt mot UV-strålning, slitage och nötning, vilket hjälper till att bevara röret under hantering, installation och drift.

Driftområde från -30 till 110 grader Celsius

Systemet är utformat för att arbeta vid temperaturer mellan -30 och 110 grader Celsius. Databladet anger dessutom motstånd mot tillfälliga toppar upp till 130 grader Celsius.

Vad gäller tryck anger Zimaklima användningsförhållanden mellan 0 och 80 bar. Röret har dessutom provats vid ett tryck på 100 bar.

Egenskaper för 1/4-tums röret

Den mindre diametern som ingår i satsen har följande specifikationer:

• Nominell diameter: 1/4 tum.
• Nominell innerdiameter: 5,2 millimeter.
• Tolerans för innerdiameter: 0,1 millimeter.
• Nominell ytterdiameter: 9,5 millimeter.
• Tolerans för ytterdiameter: 0,15 millimeter.
• Minsta brottryck: 500 bar.
• Provtryck: 100 bar.
• Längdvariation vid arbetstryck: plus/minus 1 procent.
• Minsta böjningsradie: 65 millimeter.
• Ungefärlig vikt: 80 gram per meter.

Egenskaper för 1/2-tums röret

Röret med större diameter som ingår i denna sats har följande tekniska egenskaper:

• Nominell diameter: 1/2 tum.
• Nominell innerdiameter: 12,6 millimeter.
• Tolerans för innerdiameter: 0,1 millimeter.
• Nominell ytterdiameter: 15,5 millimeter.
• Tolerans för ytterdiameter: 0,15 millimeter.
• Minsta brottryck: 250 bar.
• Provtryck: 100 bar.
• Längdvariation vid arbetstryck: plus/minus 1 procent.
• Minsta böjningsradie: 130 millimeter.
• Ungefärlig vikt: 147 gram per meter.

Testad för kylkretsar

Kronos Pipe-systemet är särskilt utvecklat för köldmedieledning och har genomgått olika laboratorietester. Databladet anger som referensstandard EN 1736:2008, tillämplig på flexibla rörkomponenter som används i kylsystem och värmepumpar.

Det är avsett för både anslutning mellan inomhus- och utomhusenheter i direktexpanderande aggregat och för transport av köldmedium i flytande eller gasform inom de angivna driftförhållandena.

Huvudegenskaper för Zimaklima Kronos Pipe 6003-6000

• Varumärke: Zimaklima.
• Serie: Kronos Pipe.
• Artikelnummer: 6003-6000.
• Produkttyp: isolerad flexibel kylrörssats.
• Längd: 6 meter.
• Inkluderade diametrar: 1/4 och 1/2 tum.
• Användning: kylanslutning för direktexpanderande system.
• Kompatibla köldmedier: R32, R410A, R134a, R404a och R407c.
• Kompatibel med R22: nej.
• Drifttemperatur: mellan -30 och 110 grader Celsius.
• Maximal tillfällig temperatur: 130 grader Celsius.
• Användningstryck: upp till 80 bar.
• Provtryck: 100 bar.
• Konstruktion: 7-lagers flerskiktsrör.
• Isolering: slutencellig expanderad polyetenskum.
• Yttre skydd: motståndskraftigt mot UV-strålning, slitage och nötning.
• Referensstandard: EN 1736:2008.

Ett flexibelt alternativ för att dra kylledningar

Zimaklima Kronos Pipe 6003-6000 kombinerar rör i 1/4 och 1/2 tum med en längd på 6 meter, en kombination som används av många luftkonditioneringssystem.

Dess flexibilitet, flerskiktskonstruktion, inbyggda isolering och kompatibilitet med moderna köldmedier som R32 och R410A underlättar dragning av kylledningar i nya installationer och vid renoveringsarbeten, alltid med respekt för de mått och villkor som anges av klimataggregatets tillverkare.
