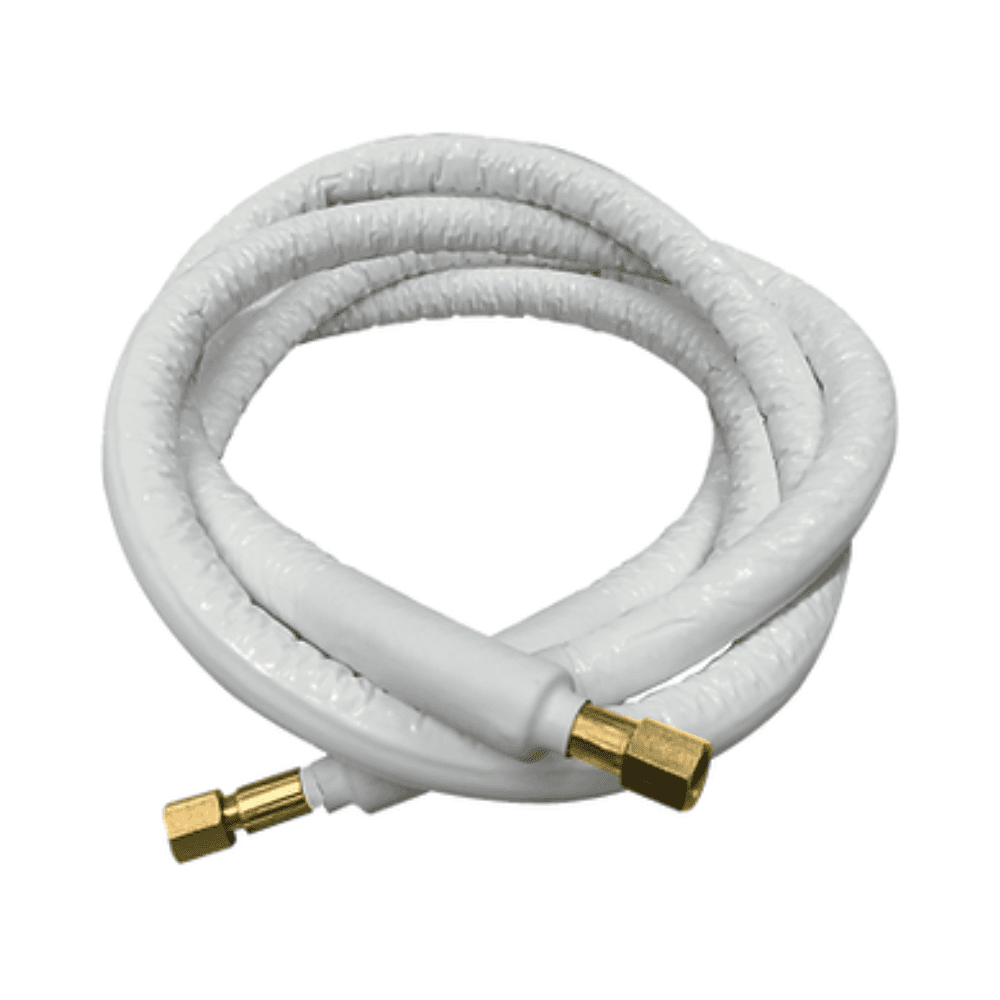

Kronos Pipe flexibelt kylrörssats Ø 3/8" 5/8" - 6 meters rulle

Den flexibla kylrörssatsen Zimaklima Kronos Pipe 6005-3858 är utformad för att utföra kylanslutningar mellan inomhus- och utomhusenheter i direkt expansionsluftkonditioneringssystem. Satsen innehåller 2 rullar om 6 meter, en på 3/8 tum och en på 5/8 tum, vilket ger de två ledningar som behövs för många klimat- och luftkonditioneringsanläggningar.

Kronos Pipe utmärker sig genom sin flexibilitet, lätthet och enkla hantering. Dess konstruktion gör det möjligt att anpassa rören till kurvor och riktningsändringar utan att behöva använda verktyg för att forma dem, vilket särskilt underlättar arbeten med komplexa dragningar, trånga passager och svåråtkomliga utrymmen.

Kronos Pipe-kit 3/8 och 5/8 tum för luftkonditionering

Referensen 6005-3858 tillhör Zimaklimas Kronos Pipe-system och består av:

• 1 rulle Kronos Pipe-rör på 3/8 tum och 6 meters längd.
• 1 rulle Kronos Pipe-rör på 5/8 tum och 6 meters längd.

Denna kombination av dimensioner kan användas i klimatutrustning vars kylanslutningar kräver ledningar på 3/8 och 5/8 tum. Innan montering måste man alltid kontrollera de mått som anges av luftkonditioneringsutrustningens tillverkare.

Flexibelt rör som underlättar monteringen

En av Kronos Pipes främsta egenskaper är dess förmåga att anpassa sig till olika kurvor och vinklar. Till skillnad från konventionella styva rörledningar gör dess flexibla konstruktion det lättare att dra kylledningen och gör det möjligt att ändra rördragningen under monteringen.

Denna egenskap är särskilt användbar i installationer med många riktningsändringar, genomföringar i undertak, schakt, kanaler eller områden där det tillgängliga utrymmet försvårar hanteringen av styva rör.

Den låga vikten underlättar också transport och hantering av materialet under installationen.

Kompatibel med köldmedierna R32 och R410A

Kronos Pipe-systemet är utvecklat för kylkretsar med direkt expansion och är kompatibelt med olika köldmedier som vanligtvis används i luftkonditionerings- och kylutrustning.

Enligt systemets tekniska dokumentation kan det användas med följande köldmedier:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

Det är också avsett för transport av köldmedier i både vätske- och gasform, alltid inom de tryck- och temperaturförhållanden som fastställts för systemet.

Kronos Pipe är inte kompatibelt med köldmediet R22.

7-lagers flerskiktskonstruktion

Kronos Pipe-röret använder en flerskiktskonstruktion med 7 lager, utformad för att kombinera täthet, mekanisk hållfasthet, yttre skydd och värmeisolering.

Uppbyggnaden består av:

• Inre lager av långkedjig polyamid.
• Skyddsfilm av aluminium med fyra lager.
• Flätning av syntetfiber med hög draghållfasthet.
• Mellanliggande polymerbeläggning med hög barriäreffekt.
• Yttre lager som är motståndskraftigt mot slitage, UV-strålning och nötning.
• Isolering av slutencellig expanderad polyetenskum.
• Yttre skyddsfilm av UV-beständig polyeten.

Denna sammansättning gör det möjligt att integrera köldmedieledningen och isoleringen av kylledningen i ett enda system.

Inbyggd värmeisolering

Rören i satsen har isolering av slutencellig expanderad polyetenskum. Denna isolering hjälper till att begränsa värmeutbytet mellan köldmediet och omgivningen och bidrar till att kontrollera kondensbildning.

Den yttre skyddsfilmen ger dessutom motståndskraft mot UV-strålning, slitage och nötning, vilket skyddar röret under hantering och installation.

Driftstemperatur från -30 till 110 grader Celsius

Kronos Pipe är utformat för att arbeta inom ett brett temperaturområde. Zimaklima anger en driftstemperatur mellan -30 och 110 grader Celsius.

Systemet kan också tåla tillfälliga toppar på upp till 130 grader Celsius, alltid intermittent och inom de förhållanden som anges av tillverkaren.

Maximalt drifttryck på 80 bar

Det maximala drifttrycket som Zimaklima anger för Kronos Pipe-systemet är 80 bar. Röret har dessutom testats och certifierats upp till 100 bar.

Dessa egenskaper gör det möjligt att använda systemet med moderna köldmedier som arbetar vid höga tryck, såsom R32 och R410A, samtidigt som utrustningens konstruktions- och driftförhållanden alltid respekteras.

Egenskaper för 3/8-tumsröret

• Nominell diameter: 3/8 tum.
• Nominell innerdiameter: 8,4 millimeter.
• Tolerans för innerdiameter: 0,1 millimeter.
• Nominell ytterdiameter: 13 millimeter.
• Tolerans för ytterdiameter: 0,15 millimeter.
• Minsta brottryck: 400 bar.
• Provtryck: 100 bar.
• Längdvariation vid arbetstryck: plus eller minus 1 procent.
• Minsta böjningsradie: 95 millimeter.
• Ungefärlig vikt: 125 gram per meter.

Egenskaper för 5/8-tumsröret

• Nominell diameter: 5/8 tum.
• Nominell innerdiameter: 13,8 millimeter.
• Tolerans för innerdiameter: 0,1 millimeter.
• Nominell ytterdiameter: 19,9 millimeter.
• Tolerans för ytterdiameter: 0,2 millimeter.
• Minsta brottryck: 200 bar.
• Provtryck: 100 bar.
• Längdvariation vid arbetstryck: plus eller minus 1 procent.
• Minsta böjningsradie: 170 millimeter.
• Ungefärlig vikt: 190 gram per meter.

Utformat för direkt expansionssystem

Kronos Pipe är avsett för att utföra anslutningen mellan inomhus- och utomhusenheter i direkt expansionssystem. Dess flexibilitet gör det lättare att anpassa ledningen till den dragning som krävs mellan båda enheterna.

Den tekniska dokumentationen anger som referensstandard EN 1736:2008, som avser flexibla rörkomponenter som används i kylsystem och värmepumpar.

Huvudegenskaper för Zimaklima Kronos Pipe 6005-3858

• Varumärke: Zimaklima.
• Serie: Kronos Pipe.
• Referens: 6005-3858.
• Produkttyp: isolerat flexibelt kylrörskit.
• Innehåll: 2 rullar rör.
• Längd per rulle: 6 meter.
• Inkluderade dimensioner: 3/8 och 5/8 tum.
• Användning: kylanslutning för direkt expansionssystem.
• Kompatibla köldmedier: R32, R410A, R134a, R404a och R407c.
• Kompatibel med R22: nej.
• Driftstemperatur: mellan -30 och 110 grader Celsius.
• Maximal tillfällig temperatur: 130 grader Celsius.
• Maximalt drifttryck: 80 bar.
• Provtryck: 100 bar.
• Konstruktion: 7-lagers flerskiktsrör.
• Isolering: slutencellig expanderad polyetenskum.
• Yttre skydd: motståndskraftigt mot UV-strålning, slitage och nötning.
• Referensstandard: EN 1736:2008.

Flexibelt kit för kylinstallationer på 3/8 och 5/8 tum

Zimaklima Kronos Pipe 6005-3858 samlar i ett och samma kit kylledningarna på 3/8 och 5/8 tum, med 6 meters längd vardera, vilket underlättar installationen av klimatutrustning som är kompatibel med dessa mått.

Den flerskiktade konstruktionen, den integrerade isoleringen, flexibiliteten och kompatibiliteten med köldmedier som R32 och R410A gör det möjligt att utföra kyldragningar anpassade till det tillgängliga utrymmet, alltid med respekt för anslutningsspecifikationerna och de driftförhållanden som anges av utrustningens tillverkare.
