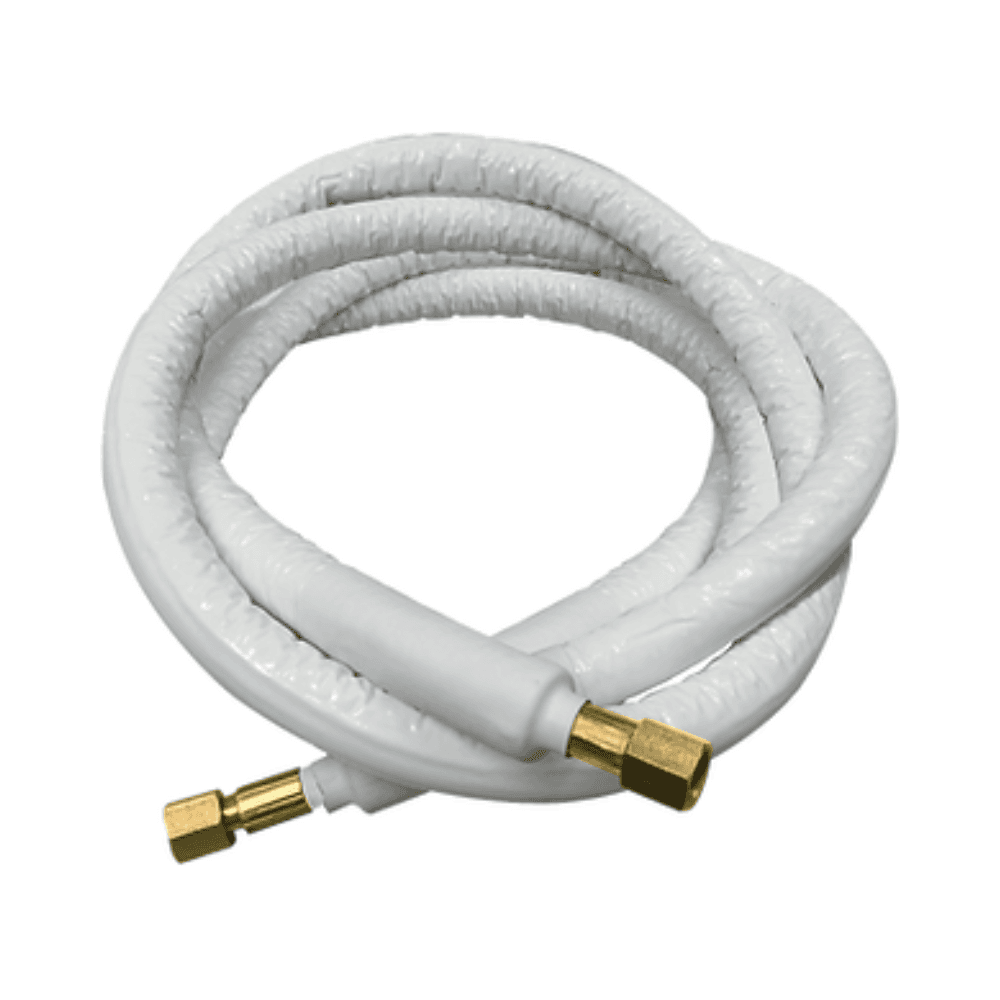

Kronos Pipe flexibelt kylrörssats Ø 1/4" 3/8" - 6 meters rulle

Den Zimaklima Kronos Pipe 6002-6000 kylrörssats är utformad för att göra anslutningar mellan inomhus- och utomhusenheter i luftkonditioneringssystem och direkt expansionssystem. Den innehåller 2 rullar rör på 6 meter, en med nominell diameter på 1/4 tum och en med 3/8 tum.

Kronos Pipe-systemet utgör ett flexibelt alternativ för kylmedelsledning och utmärker sig genom sin enkla hantering. Röret kan anpassas till olika böjar och vinklar under installationen, vilket minskar behovet av formningsarbeten som är vanliga med styva rör.

Flexibelt rör för installationer av luftkonditionering

Den främsta egenskapen hos Kronos Pipe-systemet är dess flexibilitet. Dess flerskiktskonstruktion gör det möjligt att rikta och böja röret under monteringen, vilket underlättar dragningen mellan inomhus- och utomhusenheten i klimatanläggningen.

Denna flexibilitet är särskilt användbar i installationer med riktningsändringar, trånga passager eller dragningar där kylledningen behöver anpassas till det tillgängliga utrymmet.

Dessutom är det ett lätt och lättmanövrerat rör, egenskaper som bidrar till att förenkla både transport och monteringsarbete på plats.

Sats med rör på 1/4 och 3/8 tum

Artikelnummer 6002-6000 består av två kylrör med 6 meters längd vardera:

• 1 rulle på 6 meter med nominell diameter 1/4 tum.
• 1 rulle på 6 meter med nominell diameter 3/8 tum.

Denna kombination av diametrar är vanlig i många direktexpansionssystem för luftkonditionering och gör det möjligt att ha de två ledningar som behövs för köldmediets cirkulation mellan enheterna i samma sats, förutsatt att måtten överensstämmer med specifikationerna från klimatanläggningens tillverkare.

Kompatibel med köldmedierna R32, R410A, R134a, R404a och R407c

Kronos Pipe-röret är avsett för anslutning av direktexpansionssystem som arbetar med olika köldmediegaser. Enligt systemets tekniska datablad är det kompatibelt med:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

Det kan även användas för transport av köldmedium både i vätske- och gasform inom de tryck- och temperaturförhållanden som fastställts för systemet.

Kronos Pipe är inte kompatibelt med köldmediet R22.

Flerskiktskonstruktion med 7 lager

Kronos Pipe-röret använder en 7-lagers struktur som är utformad för att ge mekanisk hållfasthet, täthet, isolering och skydd mot de förhållanden som normalt förekommer i en kylinstallation.

Dess sammansättning omfattar:

• Inre lager av långkedjig polyamid.
• Skyddsfilm av aluminium med fyra lager.
• Flätning av syntetfiber med hög draghållfasthet.
• Mellanliggande beläggning av polymer med hög barriäreffekt.
• Yttre beläggning som är motståndskraftig mot slitage, UV-strålning och nötning.
• Isolering av slutencellig expanderad polyetenskum.
• Yttre skyddsfilm av UV-beständig polyeten.

Denna konstruktion gör det möjligt att använda samma rör både för att leda köldmediet och för att ge den isolering som krävs runt kylledningen.

Integrerad isolering

Rören i denna sats har ett isolerande hölje av slutencellig expanderad polyetenskum. Detta lager bidrar till att begränsa värmeutbytet med omgivningen och hjälper till att kontrollera kondensbildning i installationen.

Ytlagret har dessutom skydd mot UV-strålning, slitage och nötning, vilket förbättrar skyddet av röret under installation och drift.

Driftstemperatur och tryck

Kronos Pipe-systemet är utformat för att arbeta inom ett brett intervall av förhållanden i kylkretsar. Dess driftstemperaturområde ligger mellan -30 och 110 grader Celsius, med tillfälliga toppar på upp till 130 grader Celsius.

Den tekniska dokumentationen anger användningsförhållanden upp till 80 bar och att systemet har testats vid 100 bar.

Tekniska data för 1/4-tumsröret

• Nominell diameter: 1/4 tum.
• Nominell innerdiameter: 5,2 millimeter.
• Nominell ytterdiameter: 9,5 millimeter.
• Minsta böjningsradie: 65 millimeter.
• Ungefärlig vikt: 80 gram per meter.
• Längdvariation under arbetstryck: cirka 1 procent.

Tekniska data för 3/8-tumsröret

• Nominell diameter: 3/8 tum.
• Nominell innerdiameter: 8,4 millimeter.
• Nominell ytterdiameter: 13 millimeter.
• Minsta böjningsradie: 95 millimeter.
• Ungefärlig vikt: 125 gram per meter.
• Längdvariation under arbetstryck: cirka 1 procent.

Testad för kylapplikationer

Kronos Pipe har utvecklats specifikt för kyl- och klimatapplikationer och har laboratorietester som är avsedda att kontrollera dess beteende vid tryck, temperatur, permeabilitet och driftförhållanden som är typiska för denna typ av installationer.

Produktens tekniska dokumentation anger som referensstandard EN 1736:2008, som avser flexibla rörkomponenter som används i kylsystem och värmepumpar.

Huvudegenskaper för Zimaklima Kronos Pipe 6002-6000

• Varumärke: Zimaklima.
• Serie: Kronos Pipe.
• Artikelnummer: 6002-6000.
• Produkttyp: isolerad flexibel kylrörssats.
• Innehåll: 2 rullar rör.
• Varje rulles längd: 6 meter.
• Inkluderade diametrar: 1/4 och 3/8 tum.
• Användning: kylanslutning mellan enheter i direktexpansionssystem.
• Kompatibla köldmedier: R32, R410A, R134a, R404a och R407c.
• Kompatibilitet med R22: ej kompatibelt.
• Temperaturområde: från -30 till 110 grader Celsius.
• Maximal tillfällig temperatur: 130 grader Celsius.
• Användningstryck: upp till 80 bar.
• Angivet provtryck: 100 bar.
• Struktur: flerskiktsrör med 7 lager.
• Isolering: slutencellig expanderad polyetenskum.
• Yttre skydd: motståndskraftigt mot slitage, nötning och UV-strålning.
• Referensstandard: EN 1736:2008.

En flexibel lösning för kylanslutning

Zimaklima Kronos Pipe-satsen med 1/4 och 3/8 tum kombinerar i en enda uppsättning de två rördimensioner som behövs för många luftkonditioneringsinstallationer, med 6 meter längd per diameter.

Dess flerskiktsstruktur, integrerade isolering och höga flexibilitet gör det enklare att dra kylledningar och anpassa dem till böjar och riktningsändringar under monteringen. Det är en lösning särskilt avsedd för klimatanläggningar med moderna köldmedier som R32 och R410A, alltid med respekt för de diametrar, tryck och förhållanden som anges av utrustningens tillverkare.
