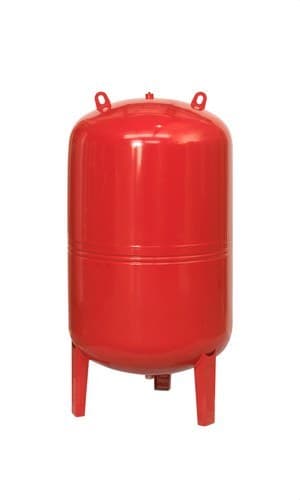

Membrantryckkärl Ibaiondo 500 CMF 1"

Expansionskärlet Ibaiondo 500 CMF, referens 04500351, är utformat för att absorbera volymförändringar i vätskan i slutna värme- och klimatanläggningar. Det har en kapacitet på 500 liter, ett maximalt arbetstryck på 6 bar och en nedre anslutning på 1 tum.

Det vertikala utförandet med ben underlättar golvinstallation och är särskilt lämpligt för anläggningar med stor kapacitet. Behållaren är tillverkad i stål, har en fast, ej utbytbar membran och är utrustad med en påfyllningsventil för kontroll och justering av förtrycket.

Expansionskärl på 500 liter för värme och klimat

Under drift i en värme- eller klimatanläggning orsakar temperaturförändringar variationer i volymen hos vätskan i kretsen. Expansionskärlet absorberar dessa variationer och hjälper till att hålla systemtrycket inom de värden som är avsedda för anläggningen.

Modellen Ibaiondo 500 CMF är särskilt avsedd för slutna kretsar. Dess kapacitet på 500 liter gör den lämplig för installationer där ett stort expansionsvolymbehov krävs, alltid i enlighet med den dimensionering som gjorts för varje system.

Maximalt arbetstryck på 6 bar

Kärlet är konstruerat för att arbeta vid ett maximalt arbetstryck på 6 bar. Under tillverkningen provas det med ett provtryck på 9 bar, i enlighet med Ibaiondos specifikationer.

Fabrikens förtryck är 1,5 bar och gasen som används för förtrycket är luft. Detta tryck ska kontrolleras och vid behov justeras enligt anläggningens egenskaper före idrifttagning.

Fast, ej utbytbar membran

500 CMF har en ej utbytbar membran enligt standarden EN 13831. Membranet separerar kretsvätskan från den förtryckta luftkammaren och gör det möjligt att kompensera för de volymförändringar som uppstår under systemets drift.

Denna modell är avsedd för värme- och klimatanläggningar och membranet klassificeras av tillverkaren som inte lämpligt för dricksvatten. Det ska därför inte förväxlas med expansionskärl avsedda för tappvarmvatteninstallationer.

Nedre anslutning på 1 tum

Den hydrauliska anslutningen är placerad i kärlets nedre del och har dimensionen 1 tum. Denna konfiguration gör det möjligt att integrera behållaren i kretsen i enlighet med det hydrauliska schemat och tillhörande monteringsanvisningar.

Kärlet är också utrustat med en påfyllningsventil, som gör det möjligt att kontrollera luftkammarens tryck och utföra nödvändigt underhåll.

Vertikal konstruktion med ben

Ibaiondo 500 CMF har en vertikal design med stödben, avsedd för placering direkt på ett stabilt underlag. Detta format är särskilt praktiskt för behållare med stor kapacitet, eftersom det ger stabilitet och underlättar den hydrauliska anslutningen från den nedre delen.

Kroppen är tillverkad av stål och har en yttre ytbehandling med röd färg, typisk för CMF-serien för värme och klimat.

Mått på Ibaiondo 500 CMF

Expansionskärlet har en ungefärlig diameter på 750 millimeter och en total höjd på 1 445 millimeter. Vikten är cirka 63 kilogram.

Dessa mått bör beaktas vid val av placering, med tillräckligt utrymme för installation, anslutning och senare underhållsåtgärder.

Temperaturområde

Enligt Ibaiondos tekniska datablad är kärlet avsett för drift i system med temperaturer mellan -10 och 100 grader Celsius, inom de tryck- och driftförhållanden som anges av tillverkaren.

Tillverkat enligt tryckkärlsdirektivet

Expansionskärlet Ibaiondo 500 CMF tillverkas i enlighet med direktiv 2014/68/EU om tryckbärande anordningar. CMF-serien är dessutom certifierad för expansionskärl utformade enligt standarden EN 13831.

Ibaiondo lämnar en 3 års garanti för denna serie, i enlighet med tillverkarens gällande tekniska dokumentation.

Tekniska egenskaper för Ibaiondo 500 CMF

• Varumärke: Ibaiondo.
• Referens: 04500351.
• Modell: 500 CMF.
• Produkttyp: membranexpansionskärl.
• Användning: slutna värme- och klimatanläggningar.
• Kapacitet: 500 liter.
• Maximalt arbetstryck: 6 bar.
• Provtryck: 9 bar.
• Fabrikens förtryck: 1,5 bar.
• Förtrycksgas: luft.
• Membran: fast och ej utbytbar.
• Membrannorm: EN 13831.
• Lämplig för dricksvatten: nej.
• Vattenanslutning: 1 tum.
• Anslutningens placering: nedre.
• Behållarmaterial: stål.
• Systemtemperatur: mellan -10 och 100 grader Celsius.
• Diameter: 750 millimeter.
• Höjd: 1 445 millimeter.
• Vikt: cirka 63 kilogram.
• Installation: vertikal på ben.
• Påfyllningsventil: ingår.
• Ytfinish: röd färg.
• Tillverkningsdirektiv: 2014/68/EU.
• Tillverkarens garanti: 3 år.

Expansionskärl med stor kapacitet för slutna kretsar

Med sin kapacitet på 500 liter, maximalt tryck på 6 bar och vertikala konstruktion med nedre anslutning är Ibaiondo 500 CMF särskilt avsedd för värme- och klimatanläggningar som behöver ett expansionskärl med stor volym.

Stålbehållaren, den fasta membranen, fabrikens förtryck på 1,5 bar och måtten 750 millimeter i diameter och 1 445 millimeter i höjd utgör tillsammans en lösning som är särskilt utformad för att kontrollera vätskans expansion i stora slutna kretsar.
