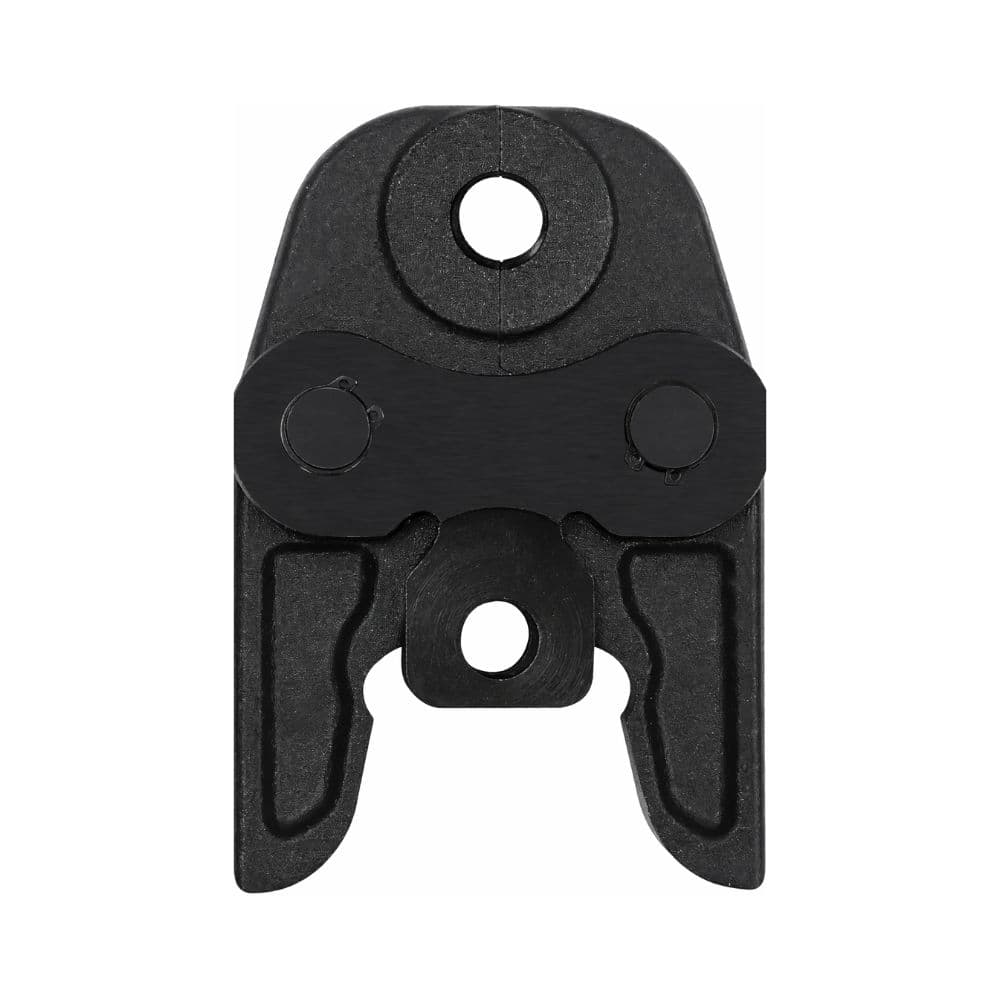

U-formad klämma diameter 32 mm och 32 kN

Den BARA 32053232-klämbacken är ett professionellt tillbehör för pressverktyg, utformat för att utföra fogar i 32 mm diameter med U-profil. Den är klassad inom kategorin 32 kN och gör det möjligt att arbeta med kompatibla rör och kopplingar som specifikt kräver en U32-pressgeometri.

Den är särskilt avsedd för professionella arbeten inom VVS, värme och installationer utförda med pressade rörsystem. Innan användning måste man alltid kontrollera att den installerade kopplingen medger U-profil för 32 mm och att pressmaskinen är kompatibel med denna typ och kategori av klämback.

Pressback för U32

Referensen 32053232 avser en 32 mm klämback med U-pressprofil. Beteckningen U32 gör det möjligt att omedelbart identifiera både arbetsdiametern och den kontur som ska appliceras på kopplingen.

Vid en installation med presskoppling är klämbackens profil en avgörande parameter, eftersom den bestämmer geometrin med vilken hylsan eller presskroppen på kopplingen komprimeras.

Utformad för 32 mm diameter

Denna klämback är specifikt dimensionerad för att arbeta med kompatibla rör och kopplingar på 32 mm.

Klämbackens diameter måste exakt överensstämma med diametern på den koppling som ska pressas. Att använda fel mått förhindrar att den kompressionsgeometri som systemtillverkaren avsett uppnås.

U-pressprofil

BARA 32053232 använder U-profil, en vanlig geometri i vissa professionella system för flerskiktsrör och andra presskopplingssystem.

Under presscykeln stänger maskinen klämbacken runt kopplingen och överför den kraft som krävs enligt den inre formen på U-profilen.

Denna profil får inte ersättas med TH-, H-, M-, V- eller andra geometrier, om inte rörsystemets tillverkare uttryckligen godkänner sådan kompatibilitet.

Presskategori 32 kN

Klämbacken är klassad inom kategorin 32 kN.

Denna uppgift avser den typ av pressverktyg som den är avsedd för. Kraften genereras av pressmaskinen och överförs till kopplingen via klämbacken.

Standardklämbackar med U-profil som används i professionella 32 kN-verktyg omfattar vanligtvis storlekar som U16, U20, U25 och U32.

För professionella VVS- och värmeinstallationer

BARA U32-klämbacken är avsedd för installatörer som arbetar med pressförbandssystem.

Så länge systemtillverkaren anger U-profil kan den användas i applikationer som:

• VVS-installationer.
• Vattenförsörjningsnät.
• Värmeinstallationer.
• Kompatibla flerskiktsrörssystem.
• Renovering av befintliga installationer.
• Montering av kopplingar med presskoppling.

Kompatibel med flerskiktsrörssystem som kräver U-profil

BARA marknadsför pressverktyg för flerskiktsrör utrustade med klämbackar med U-profil i diametrarna 16, 20, 25 och 32 mm, där denna referens motsvarar U32-storleken i sortimentet.

Alla flerskiktskopplingar på 32 mm använder dock inte nödvändigtvis samma profil. Tillverkarens dokumentation för kopplingen måste uttryckligen ange att kopplingen medger U-kontur.

Överför pressmaskinens kraft till kopplingen

Klämbacken är elementet som sitter mellan pressmaskinen och kopplingen. Under arbetscykeln överför den kraften som verktyget utvecklar och formar kopplingen med hjälp av geometrin i sin inre profil.

Innan pressning måste följande stämma överens:

• Diameter: 32 mm.
• Profil som krävs av kopplingen: U.
• Verktygets kategori: kompatibel med 32 kN-klämbackar.
• Kopplingssystem: kompatibelt mellan maskin och klämback.

Enskild klämback för att komplettera den professionella utrustningen

BARA 32053232 levereras som en enskild klämback och är därför lämplig för att komplettera en presssats eller särskilt ha U32-storleken när man redan har en kompatibel maskin.

Den kan också användas för att ersätta en annan klämback med samma diameter och profil när utrustningen behöver förnyas, alltid efter att kompatibiliteten med pressmaskinen har kontrollerats.

Vanligt sortiment av BARA-klämbackar med U-profil

Inom BARA:s pressutrustning för flerskiktsrör finns vanligtvis följande U-profilstorlekar:

• U16: diameter 16 mm.
• U20: diameter 20 mm.
• U25: diameter 25 mm.
• U32: diameter 32 mm.

Denna variation gör det möjligt att använda samma verktygsfamilj för olika vanliga diametrar i flerskiktsinstallationer, och att välja rätt klämback för varje fog.

Kontroller före pressning

Innan klämbacken används rekommenderas att kontrollera:

• Att röret och kopplingen har en nominell diameter på 32 mm.
• Att kopplingens tillverkare anger U-profil.
• Att pressmaskinen är kompatibel med klämbacken.
• Att verktyget medger motsvarande presskategori.
• Att klämbacken är korrekt monterad och låst i maskinen.
• Att pressytan är ren.
• Att det inte finns skador, deformationer eller onormalt slitage.
• Att röret har kapats och förberetts enligt tillverkarens anvisningar.
• Att kopplingen är korrekt isatt innan cykeln startas.

Vikten av att använda rätt profil

Profilen är en del av fogsystemets konstruktion. Även om två kopplingar har samma diameter på 32 mm kan de kräva olika pressgeometrier.

Att använda en klämback med en annan kontur än den föreskrivna kan ge en felaktig deformation av kopplingen och äventyra förbandet.

Av denna anledning måste beteckningen U32 alltid kontrolleras mot det installerade systemets tekniska specifikationer.

Underhåll av klämbacken

Klämbackar utsätts upprepade gånger för höga mekaniska belastningar och måste därför inspekteras och hållas i gott skick.

Det rekommenderas att hålla pressytorna rena, kontrollera att lederna rör sig korrekt och regelbundet se efter om det finns deformationer, sprickor eller tecken på överdrivet slitage.

En skadad eller kraftigt sliten klämback får inte användas, eftersom den kan förändra den slutliga pressgeometrin.

Egenskaper för BARA 32053232-klämbacken

• Varumärke: BARA.
• Referens: 32053232.
• Typ: klämback för pressverktyg.
• Diameter: 32 mm.
• Pressprofil: U.
• Beteckning: U32.
• Presskategori: 32 kN.
• Användning: pressning av kompatibla rör och kopplingar.
• Bruk: professionellt.

BARA U32-klämback för pressinstallationer

BARA 32053232 ger installatören en specifik klämback för att utföra fogar i 32 mm med U-profil. Dess utformning gör det möjligt att komplettera utrustningen hos en kompatibel pressmaskin med en av de vanligaste storlekarna i flerskiktsrörssystem.

För att uppnå en säker fog enligt systemets specifikationer måste alltid följande kontrolleras tillsammans: pressmaskinens kompatibilitet, 32 kN-kategorin, U32-profilen och den koppling som ska pressas.
