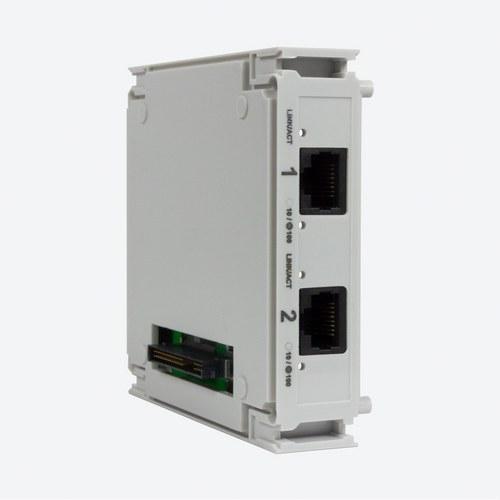

Expansionsmodul Circutor M-CVM-AB-Modbus-TCP (switch)

Circutor M-CVM-AB-Modbus-TCP, referens M56E0A, är en expansionsmodul utformad för att ge mät- och styrsystem ett Modbus TCP-kommunikationsgränssnitt via Ethernet-anslutning. Denna enhet möjliggör direkt kommunikation med SCADA-system samt kaskadkoppling av flera enheter tack vare dess integrerade Ethernet-switch, vilket minskar behovet av omfattande kabeldragning från centrala switchar eller routrar.

Modulen är en praktisk och pålitlig lösning för industriell automation, energimonitorering och styrapplikationer, och möjliggör enkel integration av distribuerade enheter tack vare flexibel anslutning. Panelmontage och kompakt design på 90 × 90 × 90 mm gör den lätt att installera i elskåp eller tekniska paneler.

Rekommenderade användningsområden

• Integration av mätutrustning i Modbus TCP/IP-nätverk
• Energimonitorering via SCADA-system
• Kaskadkoppling av enheter utan central switch
• Industriell processautomation med distribuerad styrning

Tekniska egenskaper

• Kommunikationsprotokoll: Modbus/TCP (över Ethernet)
• Effektförbrukning: 2 W
• Matningstyp: likström
• Fysisk gränssnitt: Ethernet med integrerad switchfunktion
• Montering: panelmontage
• Skyddsklass: IP30

Mekaniska egenskaper

• Kapslingsmaterial: Självslocknande plast V0
• Mått: 90 × 90 × 90 mm
• Nettovikt: 0,12 kg
• Maximal driftshöjd: 2000 m

Miljöförhållanden

• Arbetstemperatur: från -10 °C till +50 °C
• Lagringstemperatur: från -20 °C till +80 °C
• Relativ luftfuktighet: 5 % till 95 % (utan kondens)

Standarder och certifieringar

• Standarder: IEC 61010, UNE-EN 61000-6-2, UNE-EN 61000-6-4, IEC 664, UNE-EN 55022
• Certifieringar: UL/CSA 61010-1 (3:e utgåvan)

Circutor M-CVM-AB-Modbus-TCP-modulen är en effektiv och kompakt lösning för integration i industriella nätverk, som erbjuder avancerad anslutning och förenklad kabeldragning i energimonitorerings- eller automationsinstallationer. Tack vare sin robusta design, låga energiförbrukning och kompatibilitet med internationella standarder är den idealisk för tekniska och professionella miljöer som kräver tillförlitlig och stabil kommunikation.
