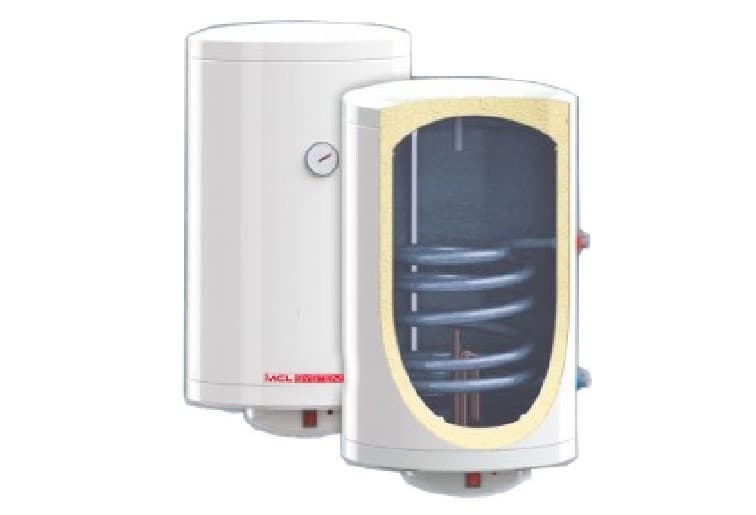

Interackumulator med spiralformad emaljerad väggmonterad spole 150 liter diameter 520mm

Den väggmonterade ackumulatortanken Mecalia 07932 DPAV/IM S1 150 är utformad för ackumulering och produktion av varmvatten för tappvatten (ACS) med hjälp av solenergi eller panna. Den har en nominell kapacitet på 150 liter, 138 liter effektiv volym och en invändig värmeväxlare med spiralformad slinga på 1,00 m². Tanken är tillverkad i emaljerat stål enligt flow-coating-process vid 850 °C enligt DIN 4753 och är förberedd för vertikal väggmontering.

Enheten arbetar med ett maximalt tryck på 8 bar i ACS-kretsen och 6 bar i slingan, klarar temperaturer upp till 90 °C och har katodiskt skydd med magnesiumanod. Dess isolering av injicerad styv polyuretanskum, fri från HCFC, hjälper till att begränsa värmeförlusterna från det lagrade vattnet.

Väggmonterad ackumulatortank på 150 liter för ACS

Referens 07932 avser modellen DPAV/IM S1 150 från Mecalia, en ackumulatortank avsedd för installationer där man behöver producera och lagra ACS med hjälp av en extern värmekälla.

De viktigaste egenskaperna är:

• Nominell kapacitet: 150 liter.
• Effektiv kapacitet: 138 liter.
• Installation: vertikal väggmontering.
• Diameter: 520 mm.

Det väggmonterade formatet gör det möjligt att utnyttja tillgängligt utrymme i teknikrum och andra installationsutrymmen där man vill undvika att ta upp golvyta.

Tank i emaljerat stål

Tanken är tillverkad i emaljerat stål med flow-coating-metoden vid 850 °C enligt DIN 4753.

Den emaljerade beläggningen skyddar tankens invändiga yta, som står i ständig kontakt med tappvattnet, och ger en lösning särskilt anpassad för ackumulering av ACS.

Spiralformad slinga på 1,00 m²

Mecalia DPAV/IM S1 150 har en värmeväxlare med spiralformad slinga placerad inuti tanken.

För 150-litersmodellen anger Mecalia en värmeväxlaryta på 1,00 m².

Tillverkaren anger att denna slinga är dimensionerad för en installation med solvärme och även lämpar sig för drift med panna.

Värmeöverföringseffekt på 27,09 kW

Under de provningsförhållanden som Mecalia fastställt uppnår slingan i 150-litersmodellen en värmeöverföringseffekt på 27,09 kW.

Detta värde erhålls under följande förhållanden:

• Primärkrets: 90/70 °C.
• Sekundärkrets: 10/45 °C.

Den faktiska tillgängliga effekten i en installation kan variera beroende på driftstemperaturer, flöden, generatorns effekt och systemets hydrauliska förhållanden.

ACS-produktion på 354 liter per timme

Under provningsförhållandena 90/70 °C i primärkretsen och 10/45 °C i sekundärkretsen anger Mecalia en produktion på 354 l/h.

Tillverkaren anger för dessa förhållanden ett flöde i primärkretsen på 733 l/h.

Slingvolym på 4,50 liter

Den invändiga slingan har en volym på 4,50 liter.

Det deklarerade tryckfallet från Mecalia är cirka 0,31 mvp, ett värde som bör beaktas vid dimensionering av primärkretsen och val av cirkulationspump.

Förberedd för solenergi och panna

Mecalia har utvecklat denna ackumulatortank för produktion av ACS med solvärme eller panna.

Den kan arbeta med:

• Solvärme.
• Gaspanna.
• Oljepanna.
• Biobränslepanna.

Värmen från generatorn cirkulerar genom den invändiga slingan och överförs till det lagrade tappvattnet i tanken.

ACS-tryck upp till 8 bar

Tanken är konstruerad för att arbeta med ett maximalt ACS-tryck på 8 bar.

Primärkretsen som passerar genom slingan tillåter ett maximalt tryck på 6 bar.

Mecalia anger uttryckligen att motsvarande säkerhetsventiler alltid ska installeras. Skyddskomponenterna måste dimensioneras enligt utrustningens och installationens egenskaper.

Maximal temperatur på 90 °C

Den maximala driftstemperaturen som Mecalia anger för denna ackumulatortank är 90 °C.

Den normala driftstemperaturen i en installation ska fastställas utifrån den använda generatorn, regleringssystemet och behovet av ACS.

Magnesiumanod ingår

Tanken levereras med en katodiskt skyddande magnesiumanod inkluderad.

Denna komponent kompletterar det korrosionsskydd som den emaljerade tanken ger. Eftersom det är en förbrukningsdel måste dess skick kontrolleras regelbundet vid underhåll och bytas när slitaget kräver det.

Isolering av styv polyuretan

Ackumulatortanken använder injicerad styv polyuretanskum som värmeisolering.

Mecalia anger att isoleringsmaterialet är fritt från HCFC och att den yttre finishen utförs med ugnslackerad plåt.

Isoleringen minskar värmeöverföringen till omgivningen och hjälper till att bevara temperaturen i det lagrade ACS-vattnet under längre tid.

Energiklass C

DPAV/IM S1 150:s tekniska datablad anger en energiklass C.

De deklarerade statiska förlusterna är 71 W, motsvarande tankens värmeavgivning under standardiserade provningsförhållanden.

Vertikal väggmontering

Mecalia 07932 är specifikt utformad för vertikal vägginstallation.

Denna konfiguration frigör golvyta och är särskilt praktisk i teknikrum, installationsutrymmen och andra platser med begränsad tillgänglig yta.

Väggen, infästningarna och fästsystemet måste vara lämpliga för att säkert bära utrustningens fulla vikt när den är fylld, samt de laster som överförs av rörledningarna.

Diameter på 520 mm

150-litersmodellen har en yttre diameter på 520 mm.

Mecalias prislista 2025 anger kommersiella mått på Ø520 x 1.085 mm höjd, en särskilt användbar uppgift för att i förväg kontrollera tillgängligt installationsutrymme.

Vikt på 70 kg

Tillverkarens tekniska datablad anger en tomvikt på cirka 70 kg.

När tanken är fylld med vatten ökar den totala vikten avsevärt, så särskild uppmärksamhet måste ägnas väggens bärförmåga och det infästningssystem som används vid monteringen.

Hydrauliska anslutningar

Tillverkarens tekniska schema identifierar de anslutningar som behövs för att integrera tanken i ACS- och värmeproduktionskretsarna.

• ACS-utgång: 1/2".
• Inlopp för kallvatten: 1/2".
• Framledning primärkrets: 3/4".
• Retur primärkrets: 3/4".
• Ficka för termostat: ingår i konstruktionen.
• Magnesiumanod: ingår.

För modellen DPAV/IM S1 på 150 liter anger den tekniska tabellen ingen separat återcirkulationsanslutning.

Elektriskt element på 2.000 W enligt datablad

Mecalias tekniska tabell anger för modellen DPAV/IM S1 150 ett elektriskt element på 2.000 W vid 230 V.

Detta system ger elektrisk tillsats för uppvärmning av vattnet under de förhållanden som tillverkaren föreskriver.

Tekniska egenskaper för Mecalia 07932

• Varumärke: Mecalia.
• Referens: 07932.
• Modell: DPAV/IM S1 150.
• Typ: ACS-ackumulatortank med spiralformad slinga.
• Installation: vertikal väggmontering.
• Nominell kapacitet: 150 liter.
• Effektiv kapacitet: 138 liter.
• Tankmaterial: emaljerat stål.
• Emaljering: flow-coating vid 850 °C enligt DIN 4753.
• Värmeväxlaryta: 1,00 m².
• Värmeöverföringseffekt: 27,09 kW under provningsförhållandena 90/70 °C - 10/45 °C.
• Slingvolym: 4,50 liter.
• Tryckfall i slingan: 0,31 mvp.
• ACS-produktion: 354 l/h under tillverkarens provningsförhållanden.
• Primärflöde: 733 l/h.
• Maximalt ACS-tryck: 8 bar.
• Maximalt tryck i slingan: 6 bar.
• Maximal arbetstemperatur: 90 °C.
• Isolering: injicerad styv polyuretanskum.
• Fri från HCFC: ja.
• Ytfinish: ugnslackerad plåt.
• Korrosionsskydd: katodisk magnesiumanod.
• Magnesiumanod ingår: ja.
• Angivet element i datablad: 2.000 W.
• Elementspänning: 230 V.
• ACS-utgång: 1/2".
• Inlopp för kallvatten: 1/2".
• Primär framledning: 3/4".
• Primär retur: 3/4".
• Diameter: 520 mm.
• Aktuell kommersiell höjd: 1.085 mm.
• Tomvikt: 70 kg.
• Energiklass: C.
• Statiska förluster: 71 W.
• Användning: produktion och ackumulering av ACS.
• Avsedda värmekällor: solenergi eller gaspanna, oljepanna eller biobränslepanna.

Kompakt ackumulatortank för ACS med solenergi eller panna

Mecalia DPAV/IM S1 150 kombinerar 150 liter nominell kapacitet med en spiralformad slinga på 1 m² och vertikal väggmontering, vilket ger en särskilt praktisk lösning för att producera och lagra ACS utan att ta upp golvyta.

Den emaljerade ståltanken, magnesiumanoden, polyuretanisoleringen, ACS-trycket på 8 bar och den maximala temperaturen på 90 °C gör att den kan integreras i både hushålls- och professionella installationer som drivs med solvärme eller panna.

Tack vare 138 liter effektiv kapacitet, 354 l/h produktion under tillverkarens provningsförhållanden och ett format på Ø520 mm är den särskilt lämplig för installationer som behöver en väggmonterad lösning med medelhög kapacitet och invändig värmeväxlare.
