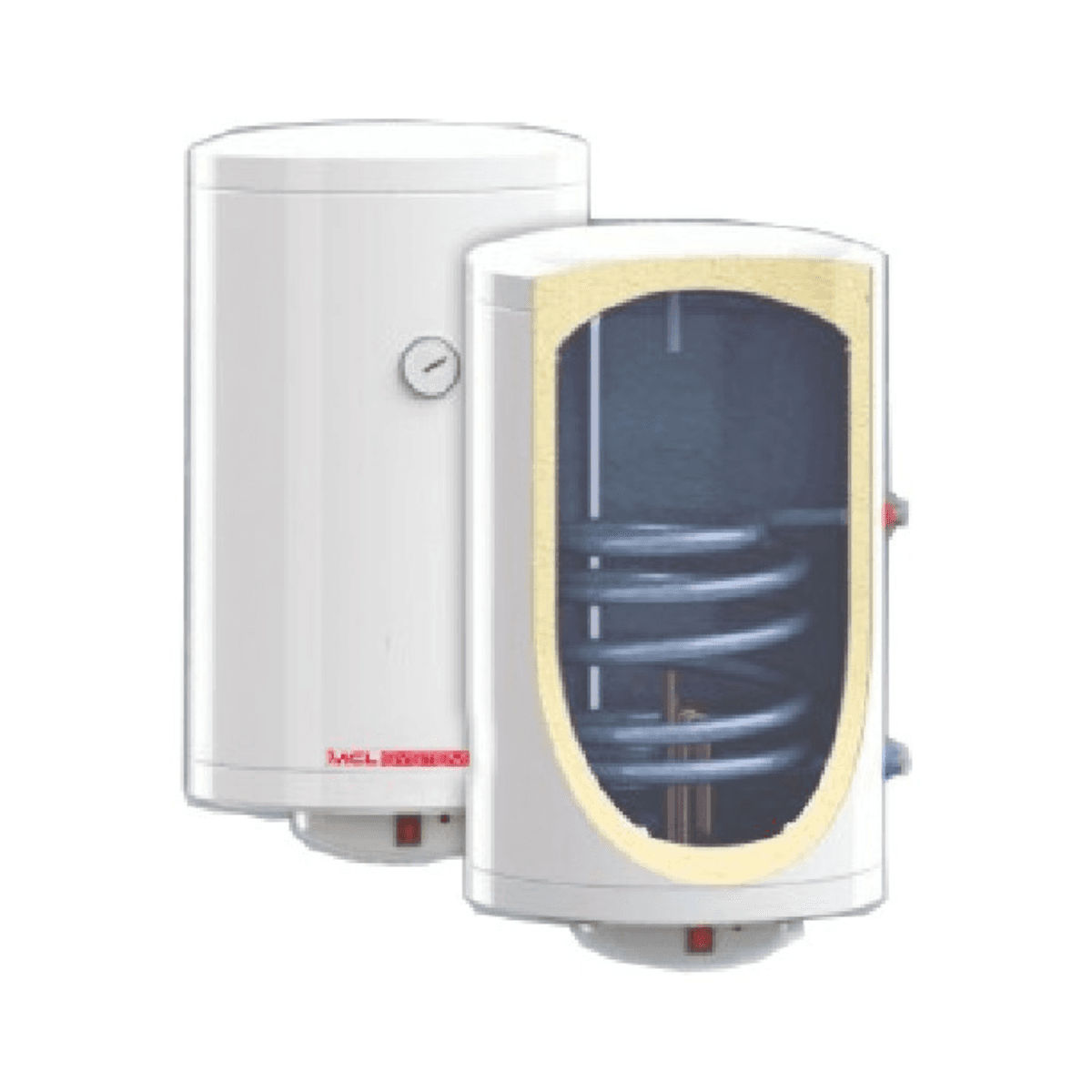

Interackumulator med emaljerad spiralspole golvstående 150 liter diameter 560mm

Interackumulatorn Mecalia 05825 DPAV/IBC 150 är en vertikal golvstående tank för ackumulering och produktion av tappvarmvatten (ACS), tillverkad i emaljerat stål och utrustad med en värmeväxlare med spiralformad slinga. Med en nominell kapacitet på 150 liter är den särskilt dimensionerad för att arbeta med värmepumpar, även om Mecalia också avser användning med pannor och solenergisystem.

Spiralslingan har en värmeväxlingsyta på 1,40 m² och en deklarerad värmeöverföringseffekt på 18 kW under de provningsförhållanden som anges av tillverkaren. Tanken har isolering av injicerad styv polyuretanskum fri från HCFC, katodiskt skydd med magnesiumanod och inspektionslucka för att underlätta kontroll och underhåll.

Interackumulator på 150 liter för produktion av tappvarmvatten

Referensen Mecalia 05825 tillhör serien DPAV/IBC av interackumulatorer med spiralslinga och är avsedd för installationer som behöver producera och lagra tappvarmvatten med hjälp av en extern värmekälla.

Modellen har en nominell kapacitet på 150 liter och en deklarerad effektiv kapacitet på 131 liter, vilket gör den lämplig för hushållsförbrukning och små till medelstora lagringsvolymer.

Bland dess vanliga användningsområden finns enfamiljshus och andra hushållsinstallationer för tappvarmvatten.

Särskilt utformad för värmepump

Mecalia har dimensionerat den interna spiralslingan i DPAV/IBC-serien med hänsyn till behoven i en installation med värmepump.

Detta är särskilt viktigt i aerotermisystem, där primärkretsens temperaturer vanligtvis är lägre än de som traditionellt används med en panna och där en lämplig värmeväxlingsyta behövs för att överföra energi till det lagrade vattnet.

Mecalias aktuella försäljningsdokumentation anger modellen för system med:

• Värmepump.
• Panna.
• Solenergi.

Spiralslinga på 1,40 m²

DPAV/IBC 150 har en spiralslinga med en värmeväxlingsyta på 1,40 m².

Slingans interna volym är 8,6 liter och Mecalia anger ett tryckfall på cirka 0,12 mvp under de angivna provningsförhållandena.

Denna interna värmeväxlare överför energin från värmepumpens, pannans eller det kompatibla solsystemets primärkrets till det lagrade tappvarmvattnet.

Värmeöverföringseffekt på 18 kW

För 150-litersmodellen anger Mecalia en värmeöverföringseffekt på 18 kW.

Detta värde fastställs med primärkretsens driftförhållanden på 55/45 °C och sekundärkretsens på 10/45 °C, så den faktiska effekten i en installation beror på temperaturer, flöden och verkliga driftförhållanden.

Produktion av tappvarmvatten upp till 440 l/h under provningsförhållanden

Under de provningsförhållanden som anges av Mecalia uppvisar DPAV/IBC 150 en produktion på 440 liter per timme.

Det primära flöde som tillverkaren använder som referens är 1 550 l/h.

Dessa data gör det möjligt att mer exakt dimensionera interackumulatorns prestanda när den integreras med rätt värmegenerator.

Tank i emaljerat stål

Tanken är tillverkad av emaljerat stål enligt flow-coating-metoden vid 850 °C, i enlighet med DIN 4753.

Emaljeringen skapar en invändig beläggning som skyddar stålet mot långvarig kontakt med tappvattnet och ingår i tankens korrosionsskydd.

Magnesiumanod ingår

Interackumulatorn levereras som standard med en katodiskt skyddande magnesiumanod.

Anoden fungerar som en förbrukningsdel som kompletterar tankens skydd mot korrosion. Som för emaljerade ackumulatorer bör den kontrolleras regelbundet och bytas när slitaget kräver det.

Termisk isolering av polyuretan

DPAV/IBC använder injicerad styv polyuretanskum fri från HCFC som värmeisolering.

Den yttre finishen som anges av Mecalia är i skay. Isoleringen hjälper till att minska värmeförlusterna från det lagrade vattnet och därmed behovet av att tillföra energi till tanken igen.

Energiklass C

Modellens tekniska datablad för DPAV/IBC 150 anger en energieffektivitetsklass C.

De deklarerade statiska förlusterna från tillverkaren är 73 W.

Vertikal golvinstallation

Interackumulatorn är utformad för en vertikal installation stående på golv.

Den cylindriska formen gör det möjligt att koncentrera 150 liter nominell kapacitet i följande yttermått:

• Diameter: 560 mm.
• Höjd: 1 070 mm.

Dessa mått måste beaktas både vid val av placering och för att säkerställa nödvändig åtkomst vid installation och senare underhåll.

Inspektionslucka ingår

Mecalia DPAV/IBC har en inspektionslucka DN110, vilket underlättar åtkomst till tankens insida vid vissa kontroll- och underhållsåtgärder.

Denna funktion är särskilt användbar för regelbundet underhåll av ackumulatorn under dess livslängd.

Anslutning för elpatron

Tanken har ett 1½"-uttag avsett för installation av en kompatibel elpatron.

Denna anslutning möjliggör lösningar med elstöd när installationens utformning kräver det. Elpatronen ska inte anses ingå om detta inte uttryckligen anges i leveransen.

Anslutning för cirkulation av tappvarmvatten

Interackumulatorn har en 3/4"-anslutning för cirkulation.

Denna anslutning gör det möjligt att integrera den i tappvarmvattensystem med returkrets, vilket är vanligt när man vill ha varmt vatten snabbt vid tappställen som ligger långt från ackumulatorn.

Anslutningar för termostat

Tanken har olika 1/2"-anslutningar för termostat eller temperatursensorer, vilket gör det möjligt att övervaka temperaturen på det lagrade vattnet och använda denna information för reglering av värmegeneratorn.

Hydrauliska anslutningar

Enligt Mecalias tekniska schema har modellen DPAV/IBC 150 följande anslutningar:

• Magnesiumanod: 1¼".
• Inspektionslucka: DN110.
• Tömning: 1".
• Inlopp för kallvatten: 1".
• Retur från primärkrets: 1".
• Anslutningar för termostat: 1/2".
• Cirkulation av tappvarmvatten: 3/4".
• Framledning i primärkrets: 1".
• Utgående tappvarmvatten: 1".
• Anslutning för elpatron: 1½".
• Anslutning för avluftning: 1".

Maximal arbetstemperatur på 90 °C

Mecalia anger en maximal arbetstemperatur på 90 °C för denna serie interackumulatorer.

Tillverkaren anger dessutom att motsvarande säkerhetsventiler alltid ska installeras i systemet.

Vikt på 70 kg

DPAV/IBC 150 har en ungefärlig tomvikt på 70 kg.

När den är fylld ökar den totala installationsvikten avsevärt, så golvet och den valda placeringen måste vara lämpliga för att bära tanken i drift.

Tekniska egenskaper för Mecalia 05825

• Varumärke: Mecalia.
• Referens: 05825.
• Modell: DPAV/IBC 150.
• Typ: interackumulator för tappvarmvatten med spiralslinga.
• Installation: vertikal golvstående.
• Nominell kapacitet: 150 liter.
• Effektiv kapacitet: 131 liter.
• Tankmaterial: emaljerat stål.
• Emaljeringssystem: flow-coating vid 850 °C enligt DIN 4753.
• Slingans yta: 1,40 m².
• Slingans volym: 8,6 liter.
• Värmeöverföringseffekt: 18 kW.
• Produktion av tappvarmvatten: 440 l/h under tillverkarens provningsförhållanden.
• Primärflöde: 1 550 l/h.
• Tryckfall i slingan: 0,12 mvp.
• Provningsförhållanden för primärkretsen: 55/45 °C.
• Provningsförhållanden för sekundärkretsen: 10/45 °C.
• Maximal arbetstemperatur: 90 °C.
• Isolering: injicerad styv polyuretanskum.
• Fri från HCFC: ja.
• Ytfinish: skay.
• Korrosionsskydd: katodisk magnesiumanod.
• Anod ingår: ja.
• Inspektionslucka: DN110.
• Anslutning för elpatron: 1½".
• Anslutning för cirkulation: 3/4".
• Energiklass: C.
• Statiska förluster: 73 W.
• Diameter: 560 mm.
• Höjd: 1 070 mm.
• Vikt: cirka 70 kg.

Interackumulator för aerotermi, panna eller solenergi

Mecalia 05825 DPAV/IBC 150 erbjuder en kompakt lösning för att producera och lagra tappvarmvatten med hjälp av en extern värmegenerator. Dess 1,40 m² stora spiralslinga är särskilt dimensionerad för att arbeta med värmepump, medan Mecalias försäljningsdokumentation också anger användning med panna och solenergi.

Kombinationen av tank i emaljerat stål, skydd med magnesiumanod, polyuretanisolering, inspektionslucka, cirkulationsanslutning och uttag för elpatron gör den lämplig för hushållsinstallationer för tappvarmvatten som kräver en vertikal interackumulator på 150 liter med goda möjligheter till underhåll och hydraulisk konfiguration.
