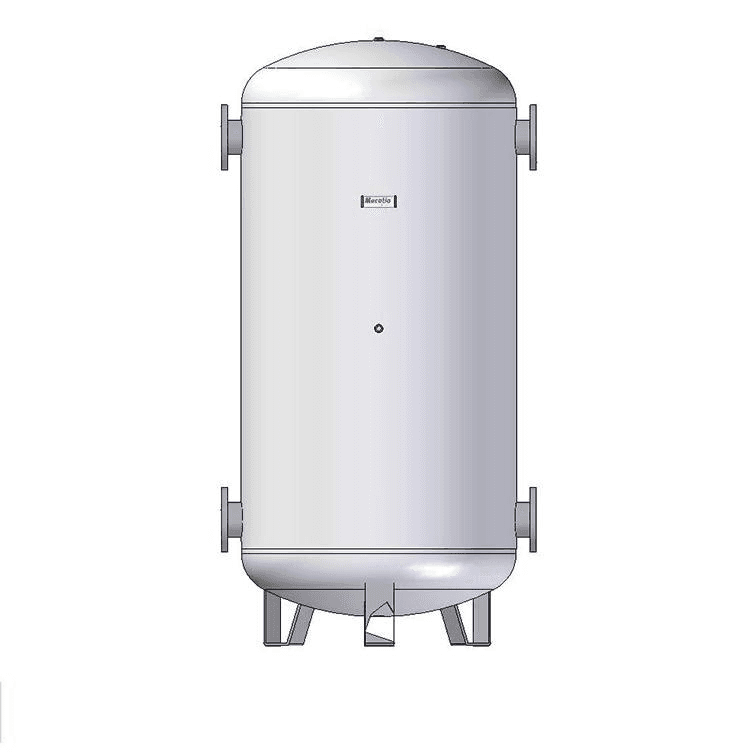

Mecalia DPAC/DI/MCL golvstående bufferttank 150 liter

Den golvstående tröghetstanken Mecalia DPAC/DI/MCL på 150 liter, referens 06881, är utformad för att lagra kallt eller varmt vatten från primärkretsen i värme- och klimatanläggningar. Den är tillverkad i kolstål, arbetar med ett maximalt tryck på 3 bar och en temperatur upp till 90 °C, och är särskilt lämplig för system med värmepump, panna, solenergi eller utrustning för produktion av kallvatten.

Dess funktion är att öka den hydrauliska volymen och den termiska trögheten i anläggningen, vilket hjälper till att stabilisera generatorns drift och tillfälligt lagra termisk energi. 150-litersmodellen är avsedd för vertikal installation på golv, har isolering av HCFC-fri injicerad styv polyuretanskum och har flera anslutningar för att integrera tanken i olika hydrauliska system.

Tröghetstank på 150 liter för värme och klimat

Mecalia DPAC/DI/MCL 150 är avsedd att arbeta med vatten från primärkretsen i värmeanläggningar. Den kan användas både med varmt och kallt vatten, vilket gör den lämplig i värme- och kylsystem.

Bland de tillämpningar som Mecalia anger finns:

• Värmepumpar och luft/vatten-värmepumpar.
• Pannor.
• Värmeanläggningar.
• Klimatanläggningar med vattenkylare.
• System för solvärme.

Ej lämplig för tappvarmvatten

Mecalia anger uttryckligen att denna tank inte är lämplig för tappvarmvatten. Den är endast avsedd för slutna hydrauliska kretsar för värme eller klimat.

Av denna anledning får den inte användas som dricksvattenberedare eller för att direkt lagra tappvarmvatten avsett för konsumtion.

Tillverkad i kolstål

Tankens kropp är tillverkad av kolstål, en lösning som är särskilt lämpad för slutna primärkretsar.

Eftersom det är en teknisk tröghetstank och inte en sanitär ackumulatortank, behöver den inte den emaljerade beläggning som används i tankar avsedda för direkt lagring av tappvarmvatten.

Maximalt arbetstryck på 3 bar

DPAC/DI/MCL 150 är konstruerad för ett maximalt arbetstryck på 3 bar.

Mecalia anger att motsvarande säkerhetsventiler med rätt inställning alltid ska installeras direkt på tanken och i enlighet med gällande anvisningar och normer.

Maximal temperatur på 90 °C

Den av tillverkaren angivna maximala arbetstemperaturen är 90 °C.

Detta intervall gör det möjligt att integrera tanken både i värme- och kylkretsar, alltid inom driftgränserna för övriga komponenter i anläggningen.

Särskilt användbar med värmepumpar

I anläggningar med värmepump eller luft/vatten-värmepump gör en tröghetstank det möjligt att öka den totala vattenvolymen i kretsen.

När den är korrekt dimensionerad kan denna extra volym bidra till att stabilisera flöden och temperaturer samt minska alltför korta start- och stoppcykler för generatorn.

Den nödvändiga kapaciteten ska bestämmas utifrån värmepumpstillverkarens krav, installerad effekt, befintlig hydraulisk volym och distributionsschemat.

Lämplig för värme och kyla

Tanken kan lagra kallt eller varmt vatten från primärkretsen. Den kan därför även användas i reversibla system som arbetar med värme under vintern och kyla under sommaren.

Mecalia anger uttryckligen användning i klimatanläggningar med vattenkylare.

Termisk isolering av polyuretan

I 150-litersmodellen använder Mecalia HCFC-fri injicerad styv polyuretanskum som värmeisolering.

Ytfinishen är i skay. Detta isolerande hölje hjälper till att minska värmeutbytet med omgivningen, både när tanken innehåller varmt vatten och när den arbetar i en kylkrets.

Vertikal installation på golv

Referens 06881 är specifikt utformad för vertikal golvstående installation.

Yttermåtten är:

• Diameter: 500 mm.
• Höjd: 1.310 mm.

Detta format gör det möjligt att få 150 liter tröghetsvolym med relativt liten golvyta i teknikrum och installationsutrymmen.

Vikt på 56 kg

DPAC/DI/MCL 150 har en tomvikt på cirka 56 kg.

När den är fylld med vatten överstiger den totala vikten detta avsevärt, ולכן måste den installeras på ett stabilt, plant underlag med tillräcklig bärförmåga för den permanenta lasten.

Hydrauliska anslutningar på 1½"

Tanken har åtta huvudsakliga invändiga gängade anslutningar på 1½", placerade på olika höjder för att underlätta integrering i olika hydrauliska system.

Enligt Mecalias tekniska ritning är dessa anslutningar avsedda för funktioner som:

• Framledning för värmekretsen.
• Retur från värmekretsen.
• Framledning från generatorn eller pannan.
• Retur till generatorn eller pannan.
• Avluftning.
• Anslutning för elektriskt stödvärmeelement.

Förekomsten av flera in- och utlopp på olika höjder ger flexibilitet att konfigurera tanken enligt det hydrauliska schema som installatören har utformat.

Fem 1/2"-anslutningar för givare

Utöver de huvudsakliga hydrauliska anslutningarna har tanken fem gängade anslutningar på 1/2" avsedda för givare.

Dessa anslutningar gör det möjligt att placera temperatursensorer på olika höjder i tanken när anläggningens reglering kräver det.

Anslutning för elektriskt stödvärmeelement

Den tekniska ritningen omfattar en särskild anslutning för ett elektriskt stödvärmeelement.

Denna anslutning gör det möjligt att skapa lösningar där ett kompatibelt värmeelement behöver läggas till. Att anslutningen finns innebär inte att det elektriska värmeelementet ingår med tanken.

Hjälper till att öka systemets termiska tröghet

Genom att tillföra 150 liter hydraulisk volym till kretsen kan tanken tillfälligt lagra termisk energi och jämna ut snabba temperaturvariationer mellan generatorn och värmeavgivarna.

Denna egenskap är särskilt intressant i anläggningar med liten vattenvolym, flera kretsar, ventiler som öppnar och stänger zoner eller generatorer som kräver en minsta hydraulisk volym för att fungera korrekt.

Tekniska egenskaper för Mecalia 06881

• Varumärke: Mecalia.
• Referens: 06881.
• Modell: DPAC/DI/MCL 150.
• Typ: tröghetstank.
• Kapacitet: 150 liter.
• Användning: värme och klimat.
• Medium: kallt eller varmt vatten från primärkretsen.
• Lämplig för tappvarmvatten: nej.
• Drift: sluten krets.
• Material: kolstål.
• Installation: vertikal golvstående.
• Maximalt arbetstryck: 3 bar.
• Maximal arbetstemperatur: 90 °C.
• Huvudsakliga hydrauliska anslutningar: 1½" invändig gänga.
• Antal huvudsakliga anslutningar: 8.
• Extra givaranlutningar: 1/2".
• Antal 1/2"-anslutningar: 5.
• Anslutning för stödvärmeelement: ja.
• Isolering: injicerad styv polyuretanskum.
• HCFC-fri: ja.
• Ytfinish: skay.
• Diameter: 500 mm.
• Höjd: 1.310 mm.
• Tomvikt: 56 kg.
• Kompatibel med värmepump: ja.
• Kompatibel med panna: ja.
• Kompatibel med solenergi: ja.
• Användbar för kylning: ja.

Mecalia tröghetstank för luft/vatten-värmepump och klimat

Mecalia DPAC/DI/MCL 150 ger 150 liter extra hydraulisk volym för värme- och kylsystem och erbjuder en särskilt användbar lösning i system med luft/vatten-värmepump, värmepumpar, pannor och solenergi.

Tillverkningen i kolstål, maximalt tryck på 3 bar, temperatur upp till 90 °C, åtta huvudsakliga anslutningar på 1½", flera givaranlutningar och polyuretanisolering underlättar integreringen i professionella värmeanläggningar som behöver öka kretsens tröghet.
