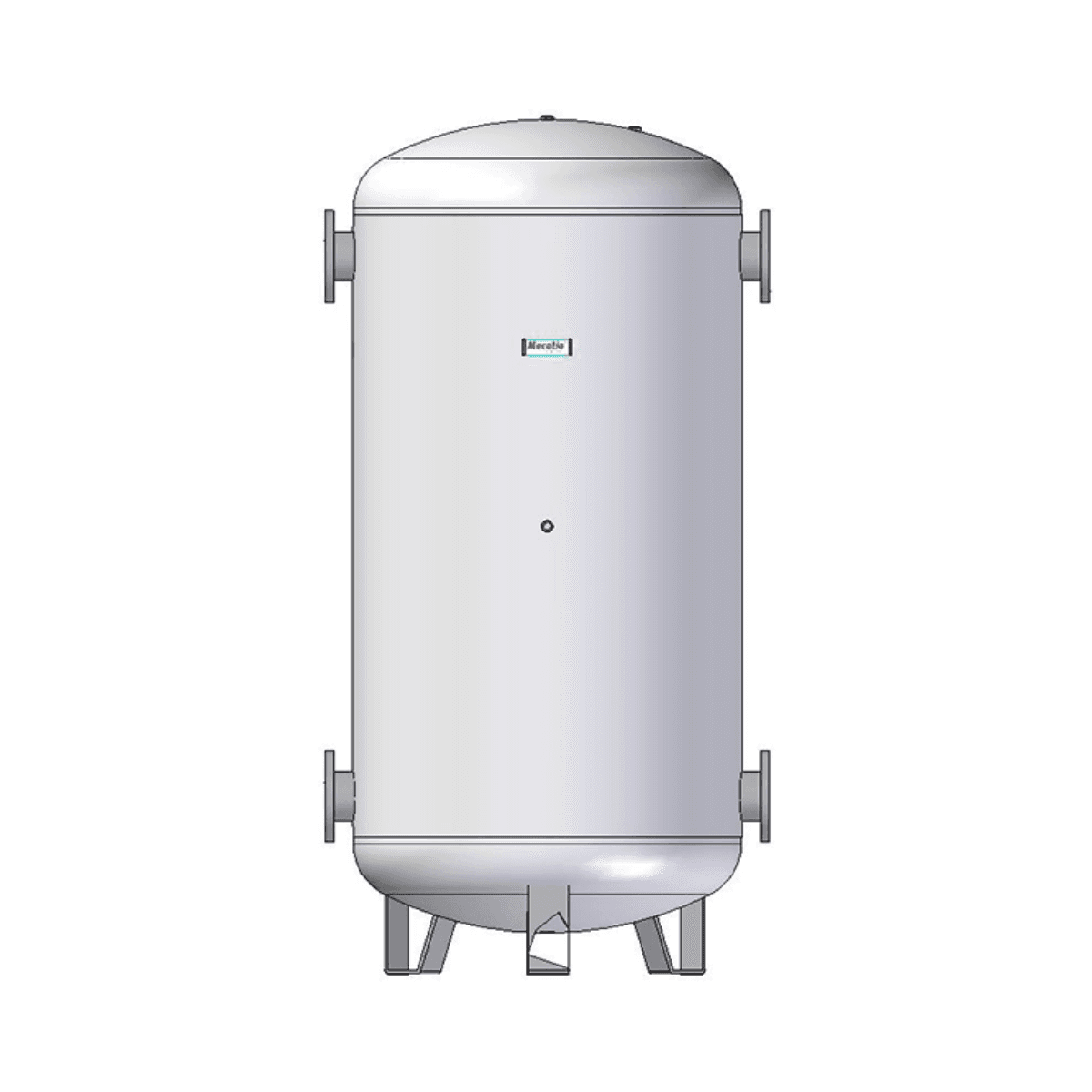

Inertitank i rostfritt stål Mecalia DPI/DI 100 liter

Den inertialagring Mecalia DPI/DI på 100 liter, referens 02704, är utformad för att lagra kallt eller varmt vatten från primärkretsen i installationer för värme och klimatkontroll. Den är tillverkad i rostfritt stål AISI 304, har värmeisolering och är avsedd för vertikal golvinstallation.

Med ett maximalt arbetstryck på 6 bar och ett temperaturområde mellan -10 och 90 grader Celsius gör denna tank det möjligt att öka den tillgängliga vattenvolymen i kretsen och bidra till en stabilare drift av system med värmepump, panna, solenergi eller utrustning för produktion av kallvatten.

Inertialagring på 100 liter för värme och klimatkontroll

Mecalia DPI/DI 100 fungerar som ackumuleringsvolym i installationens primärkrets. Dess funktion är att lagra värmeenergi i form av varmt eller kallt vatten och ha en reserv som kan användas när anläggningen kräver det.

Att komplettera installationen med en inertialagring kan bidra till att öka den tillgängliga hydrauliska volymen och stabilisera anläggningens drift, särskilt i klimat- och värmesystem som arbetar med generatorer som värmepumpar, pannor eller solsystem.

Tillverkad i rostfritt stål AISI 304

Tankens kropp är tillverkad i rostfritt stål AISI 304, vilket ger en robust konstruktion för användning med vatten i primärkretsen.

Mecalia anger denna modell för användning enbart i slutna kretsar. Tanken är inte avsedd för direkt lagring av tappvarmvatten, utan ska endast användas inom de hydrauliska tillämpningar som anges av tillverkaren.

Lämplig för kallt och varmt vatten

Tanken kan användas både med varmt och kallt vatten i primärkretsen. Dess arbetstemperatur ligger mellan -10 och 90 grader Celsius, vilket gör att den kan integreras i olika värme- och kylkonfigurationer.

Bland de tillämpningar som Mecalia anger finns klimatinstallationer med vattenkylaggregat, solenergisystem, värmepumpar och pannor.

Arbetstryck på 6 bar

Mecalia DPI/DI 100 är konstruerad för att arbeta vid ett maximalt tryck på 6 bar. Installationen måste alltid ha lämpliga hydrauliska skyddsanordningar, och Mecalia anger uttryckligen behovet av att installera säkerhetsventiler.

Tryck, temperatur och hydraulisk konfiguration i installationen måste hållas inom de gränser som tillverkaren har fastställt.

Värmeisolering av polyuretan

Tanken har värmeisolering av injicerad styv polyuretanskum, med en deklarerad värmeledningsförmåga på 0,022 watt per meter och grad Celsius och en densitet mellan 45 och 50 kilogram per kubikmeter.

Skummet är fritt från HCFC och minskar värmeutbytet mellan det lagrade vattnet och omgivningen, vilket hjälper till att bevara kretsens temperatur under längre tid.

Ytfinishen utförs med PVC- eller halvstyv polyesterbeklädnad beroende på tankens kapacitet.

Vertikal golvinstallation

DPI/DI 100 är utformad för en vertikal installation stående på golv. Tanken har fötter i nederdelen för att ge en stabil bas och hålla manteln separerad från installationsytan.

Den vertikala formen gör det möjligt att rymma 100 liters kapacitet på en liten yta, vilket underlättar integrationen i teknikrum och utrymmen avsedda för värme- och klimatutrustning.

Fyra huvudanslutningar med gänga

DPI/DI-tankar upp till 500 liter har fyra huvudanslutningar med invändig gänga. I 100-litersmodellen är huvudanslutningarna för värme- och kylkretsarna på 1 1/2 tum.

Dessa anslutningar gör det möjligt att konfigurera tanken som ackumulerings- och hydraulisk kopplingspunkt mellan generatorn och förbrukarkretsarna.

Anslutningar för Mecalia DPI/DI 100

• Avluftning: anslutning på 1/2 tum.
• Säkerhetsventil: anslutning på 1/2 tum.
• Utgång till värmekrets: anslutning på 1 1/2 tum.
• Utgång till kylkrets: anslutning på 1 1/2 tum.
• Tömning: anslutning på 3/4 tum.
• Inlopp från vattenkylaggregat eller retur till panna: anslutning på 1 1/2 tum.
• Anslutning för termometer: anslutning på 1/2 tum.
• Inlopp från panna eller retur till vattenkylaggregat: anslutning på 1 1/2 tum.

Förberedd för olika hydrauliska konfigurationer

Placeringen av anslutningarna gör det möjligt att använda tanken med utrustning som producerar både värme och kyla. Mecalia anger specifika anslutningar för inlopp från panna, retur till panna, inlopp från vattenkylaggregat, retur till vattenkylaggregat och utgångar till förbrukarkretsarna.

Den har också separata anslutningar för avluftning, tömning, säkerhetsventil och termometer, vilket underlättar integrationen av nödvändiga hjälpelement i installationen.

Kompakta mått för 100 liters kapacitet

Modellen DPI/DI 100 har en ungefärlig ytterdiameter på 520 millimeter och en totalhöjd på 963 millimeter.

Den cylindriska kroppen har en angiven användbar höjd på 600 millimeter och hela enheten har en ungefärlig vikt på 26 kilogram.

Dessa mått underlättar planeringen av det utrymme som krävs i teknikrummet och bör beaktas för att säkerställa god åtkomst vid installation och underhåll.

Tillämpningar med värmepump och aerotermi

Bland de tillämpningar som Mecalia anger finns uppvärmning eller kylning med värmepump. Därför kan DPI/DI 100 integreras som inertialagring i kompatibla aerotermianläggningar som behöver öka vattenvolymen i primärkretsen.

Dimensioneringen av tanken ska göras enligt systemets hydrauliska behov och enligt anvisningarna från värmepumpens eller generatorns tillverkare.

Användning med pannor, solenergi och vattenkylaggregat

Utöver värmepumpar avser Mecalia att DPI/DI-serien även används med pannor, solenergisystem och vattenkylaggregat.

Tanken kan fungera som ackumulator för värmeenergi för att anpassa generatorns produktion till kretsens behov, både i värme- och kylapplikationer.

Tekniska egenskaper för Mecalia DPI/DI 100

• Varumärke: Mecalia.
• Referens: 02704.
• Modell: DPI/DI 100.
• Produkttyp: inertialagring.
• Kapacitet: 100 liter.
• Material: rostfritt stål AISI 304.
• Användning: kallt eller varmt vatten i primärkrets.
• Användningsområde: värme och klimatkontroll.
• Drift: sluten krets.
• Lämplig för tappvarmvatten: nej.
• Maximalt arbetstryck: 6 bar.
• Arbetstemperatur: mellan -10 och 90 grader Celsius.
• Installation: vertikal på golv.
• Ytterdiameter: 520 millimeter.
• Totalhöjd: 963 millimeter.
• Angiven kroppshöjd från tillverkaren: 600 millimeter.
• Vikt: cirka 26 kilogram.
• Huvudanslutningar: invändig gänga på 1 1/2 tum.
• Avluftningsanslutning: 1/2 tum.
• Anslutning för säkerhetsventil: 1/2 tum.
• Tömningsanslutning: 3/4 tum.
• Anslutning för termometer: 1/2 tum.
• Isolering: injicerad styv polyuretanskum.
• Värmeledningsförmåga för isoleringen: 0,022 watt per meter och grad Celsius.
• Isoleringsdensitet: mellan 45 och 50 kilogram per kubikmeter.
• HCFC-fri isolering: ja.
• Kompatibla värmekällor: värmepump, panna, solenergi och vattenkylaggregat.

Rostfri inertialagring för att stabilisera primärkretsen

Mecalia DPI/DI 100 erbjuder en kapacitet på 100 liter i en tank av rostfritt stål AISI 304, avsedd att arbeta med både varmt och kallt vatten. Dess värmeisolering, arbetstryck på 6 bar och flera anslutningar gör att den kan integreras i en bred variation av värme- och klimatstyrningssystem.

Kompatibiliteten med värmepumpar, pannor, solenergi och vattenkylaggregat gör den särskilt användbar som ackumuleringsvolym i installationer där större termisk tröghet och en stabilare hydraulisk drift behövs, alltid inom en sluten krets och utan direkt användning för tappvarmvatten.
