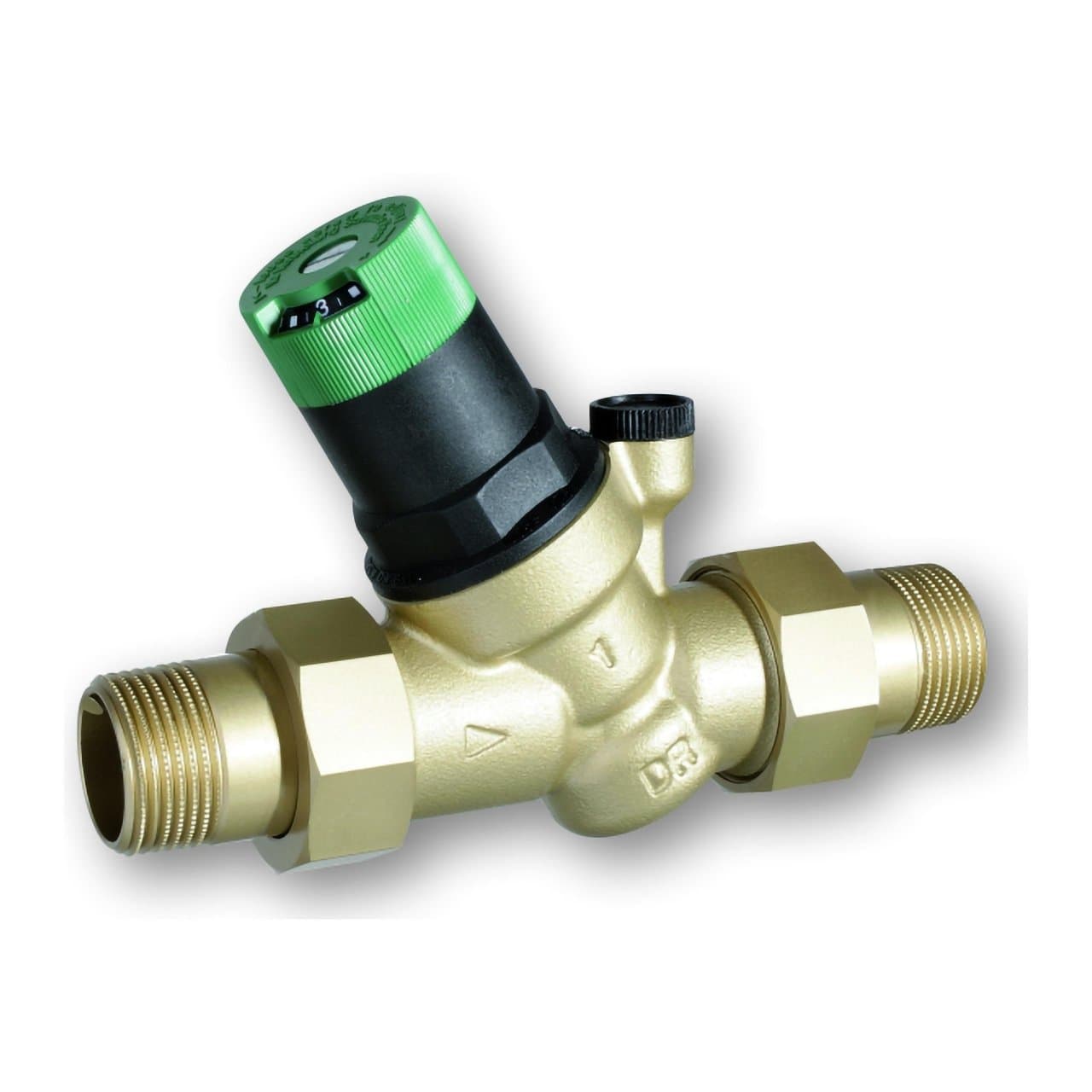

Tryckreduceringsventil med gängade anslutningar R1/2"

Den tryckreduceringsventil Resideo D05FS-1/2A är utformad för att skydda dricksvatteninstallationer mot för höga tryck från försörjningsnätet. Denna modell har gängade anslutningar på 1/2", nominell diameter DN15 och ett Kvs-värde på 3,0 m³/h, vilket ger en kompakt lösning för att stabilisera trycket i hushållsinstallationer och, inom sina användningsvillkor, även i kommersiella och industriella applikationer.

Det balanserade sätesystemet gör att utgående tryck kan hållas praktiskt taget konstant även när stora variationer uppstår i inloppstrycket. Nedströmstrycket kan justeras mellan 1,5 och 6 bar och ventilen levereras fabriksinställd på 3 bar, vilket underlättar idrifttagningen.

Huvudegenskaper för Resideo D05FS-1/2A

• Varumärke: Resideo.
• Serie: Braukmann D05FS.
• Artikelnummer: D05FS-1/2A.
• Typ: tryckreduceringsventil med balanserat säte.
• Användning: dricksvatteninstallationer.
• Anslutning: R 1/2".
• Nominell diameter: DN15.
• Anslutningstyp: utvändigt gängade kopplingar på inlopp och utlopp.
• Kvs-värde: 3,0 m³/h.
• Max inloppstryck: 25 bar.
• Justerbart utgående tryck: 1,5 till 6 bar.
• Fabriksinställning: 3 bar.
• Minsta tryckfall: 1 bar.
• Max vattentemperatur enligt EN 1567: 30 °C.
• Max vattentemperatur vid 10 bar: 70 °C.
• Ventilhusmaterial: avzinkningshärdig mässing.
• Membran: EPDM.
• Tätningar: EPDM.
• Graderad inställningsskala: ja.
• Anslutning för manometer: ja.
• Manometer ingår: nej.

Tryckreduktion och stabilisering av vattentrycket

Funktionen hos Resideo D05FS är att reducera ett högt inloppstryck till en nivå som passar installationen nedströms. Detta hjälper till att skydda rör, armaturer, ventiler, hushållsapparater och andra komponenter mot följderna av för högt tryck.

Utöver att skydda installationen kan ett lägre och stabilt drifttryck bidra till att minska vattenförbrukningen och minimera flödesljud. Dessa egenskaper är särskilt användbara i byggnader eller bostäder där trycket i nätet är högre än nödvändigt eller varierar ofta.

Balanserat säte för konstant utgående tryck

D05FS använder ett regleringssystem som drivs av fjäder och membran. När förbrukningen orsakar ett fall i nedströmstrycket öppnar fjäderkraften ventilen tills balansen med membranet återställs och det inställda trycket uppnås igen.

Tack vare konstruktionen med balanserat inloppstryck har variationer i försörjningstrycket endast minimal påverkan på det reglerade nedströmstrycket. Ventilen håller därmed ett stabilt utgående tryck inom de driftsförhållanden som anges av Resideo.

Justerbart tryck mellan 1,5 och 6 bar

Utgående tryck kan justeras mellan 1,5 och 6 bar med hjälp av justeringsratten på ovansidan. En graderad skala gör det möjligt att avläsa valt värde direkt på ventilen, vilket förenklar inställningen vid idrifttagning.

Modellen levereras förinställd på 3 bar. Detta värde kan senare ändras för att anpassas till installationens krav, alltid inom det intervall som tillverkaren tillåter.

Det maximalt tillåtna inloppstrycket är 25 bar och Resideo anger ett minsta tryckfall på 1 bar för tryckreducerarens funktion.

Gängade anslutningar på 1/2" och DN15

Artikelnumret D05FS-1/2A avser den minsta dimensionen i denna serie, med nominell storlek DN15 och gängade kopplingar på 1/2". Variant A levereras med utvändigt gängade kopplingar för inlopp och utlopp, vilket underlättar montering och senare demontering av ventilen.

För denna storlek anger tillverkaren ett Kvs-värde på 3,0 m³/h, ett mått som representerar ventilens hydrauliska kapacitet under standardiserade förhållanden.

Konstruktion i avzinkningshärdig mässing

Tryckreducerarens ventilhus är tillverkat av avzinkningshärdig mässing, medan de gängade kopplingarna i variant A också är av mässing. Konstruktionen är särskilt avsedd för kontinuerlig användning i dricksvatteninstallationer.

Regleringsenheten innehåller en patron av högkvalitativt syntetmaterial, EPDM-membran, EPDM-tätningar och en reglerfjäder av stål. Fjädern är separerad från dricksvattnet under drift.

Resideo anger att de använda materialen uppfyller UBA-kraven. Serien har dessutom ACS- och DVGW-certifiering.

Utbytbar intern patron

Ventilens interna patron kan bytas ut helt. Denna egenskap förenklar underhållsarbetet och gör det möjligt att förnya de viktigaste regleringskomponenterna utan att behöva byta hela tryckreducerarens hus.

Möjligheten att serva patronen hjälper till att bevara den befintliga installationen och underlättar de periodiska insatser som rekommenderas för denna typ av hydrauliska komponenter.

Inställningsskala och anslutning för manometer

D05FS har en graderad skala som gör det enkelt att kontrollera valt tryckvärde. Den har också en förberedd anslutning för montering av manometer, vilket gör det möjligt att direkt kontrollera det verkliga trycket i kretsen nedströms.

Manometer ingår inte med ventilen och kan läggas till som tillbehör när direkt och exakt avläsning av drifttrycket behövs.

Driftstemperatur

För applikationer enligt EN 1567 anger Resideo en maximal medietemperatur på 30 °C. Ventilen klarar vattentemperaturer upp till 70 °C när maxtrycket begränsas till 10 bar.

Dessa villkor måste beaktas vid dimensionering av installationen, särskilt när ventilen ska användas i system där vattentemperaturen kan överstiga de vanliga värdena för ett kallvattennät.

Horisontell eller vertikal installation

Resideo D05FS tryckreduceringsventil kan installeras i horisontellt eller vertikalt läge. Vid vertikal montering ska fjäderhuset och justeringsratten vara riktade uppåt.

Tillverkaren rekommenderar att avstängningsventiler installeras i systemet och att tryckreduceraren placeras på en lättåtkomlig plats, skyddad mot frost och med möjlighet att utföra justering, avläsning och underhåll.

För att säkerställa korrekt funktion rekommenderas också att installera ett filter före tryckreduceringsventilen, så att partiklar i vattnet inte påverkar sätet eller den interna mekanismen.

Rekommendationer för hydraulisk montering

Resideo anger att ett rakt röravsnitt på minst 5 gånger den nominella diametern efter ventilen ska installeras, enligt EN 806-2. För 1/2"-versionen anger tillverkaren dessutom ett minsta avstånd till vägg på 55 mm mätt från rörens centrumlinje.

Installationen ska utföras med hänsyn till flödesriktningen som anges på ventilhuset och med tillräckligt utrymme för åtkomst till justeringsratten, den interna patronen och anslutningen för manometer.

Mått för Resideo D05FS-1/2A

• Anslutningsstorlek: R 1/2".
• Nominell diameter: DN15.
• Total längd: 155 mm.
• Huslängd: 95 mm.
• Total höjd: 123 mm.
• h-mått: 96 mm.
• Vikt: 0,65 kg.

Tekniska data för Resideo D05FS-1/2A tryckreduceringsventil

• Tillverkare: Resideo.
• Familj: Braukmann D05FS.
• Artikelnummer: D05FS-1/2A.
• Medium: dricksvatten.
• System: fjäderbelastad tryckreduceringsventil med balanserat säte.
• Anslutning: R 1/2".
• Nominell diameter: DN15.
• Anslutningstyp: utvändigt gängade kopplingar på inlopp och utlopp.
• Kvs: 3,0 m³/h.
• Max inloppstryck: 25 bar.
• Utgående tryck: 1,5-6 bar.
• Förinställt tryck: 3 bar.
• Minsta tryckfall: 1 bar.
• Max temperatur enligt EN 1567: 30 °C.
• Max temperatur vid 10 bar: 70 °C.
• Min omgivningstemperatur: 5 °C.
• Max omgivningstemperatur: 55 °C.
• Ventilhus: avzinkningshärdig mässing.
• Kopplingar: mässing.
• Fjäderhus: högkvalitativt syntetmaterial.
• Reglerfjäder: stål.
• Membran: EPDM.
• Tätningar: EPDM.
• Graderad skala: ingår.
• Anslutning för manometer: ingår.
• Manometer: ingår ej.
• Installation: horisontell eller vertikal enligt tillverkarens anvisningar.
• Certifieringar: DVGW och ACS.

Skydd och reglering för dricksvatteninstallationer

Resideo D05FS-1/2A kombinerar ett kompakt format med justerbar tryckreglering, balanserat säte och komponenter anpassade för dricksvatteninstallationer. Dess 1/2"-anslutning, DN15-diameter och Kvs 3,0 m³/h gör den särskilt lämplig för installationer där trycket behöver reduceras och stabiliseras innan de olika tappställena matas.

Den graderade skalan, möjligheten att montera en manometer och den utbytbara interna patronen underlättar både idrifttagning och efterföljande underhåll. För att säkerställa korrekt och långvarig funktion måste de tryck-, temperatur-, orienterings- och underhållsvillkor som anges av Resideo följas.
