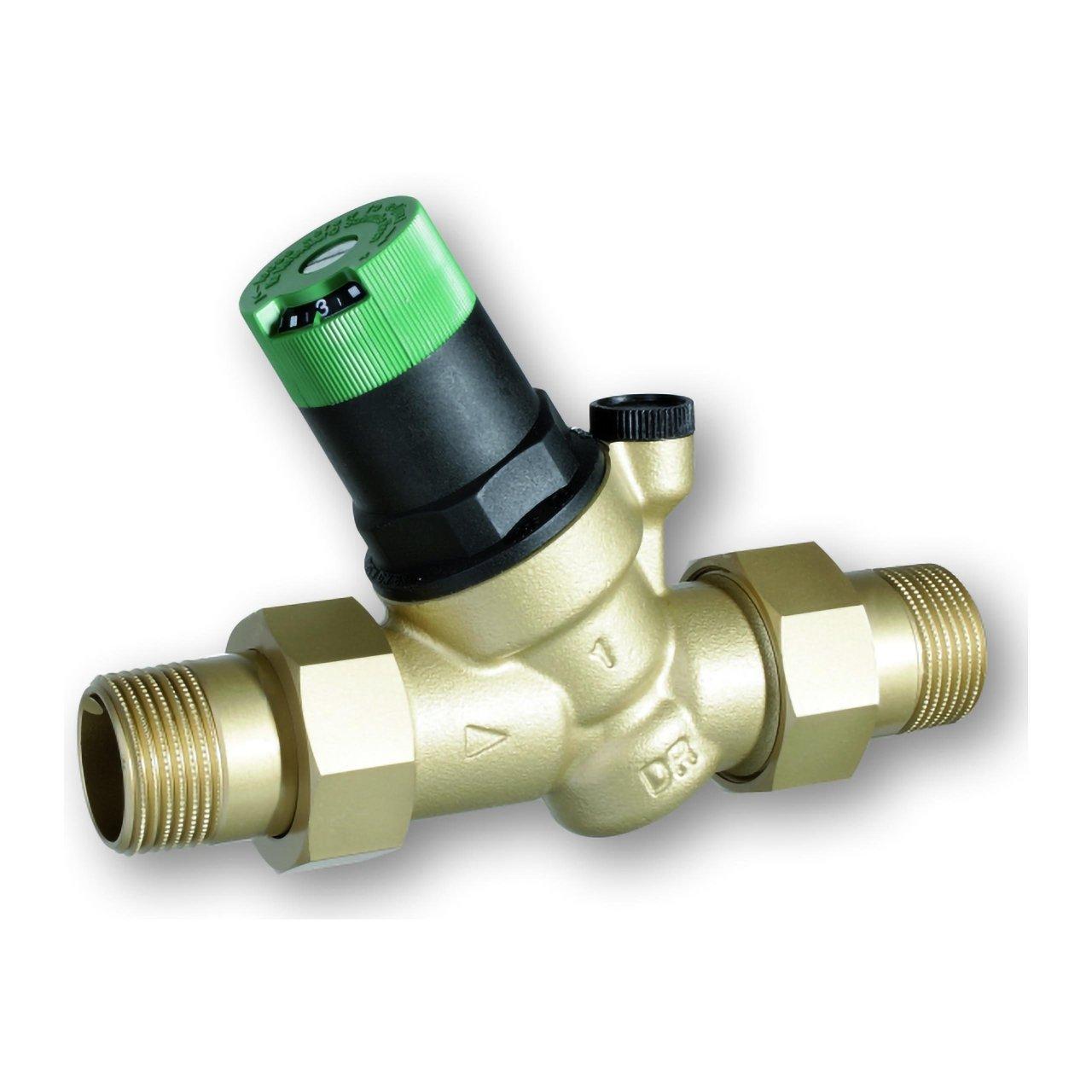

Reduceringsventil med gängade anslutningar R3/4"

Den tryckreduceringsventilen Resideo D05FS-3/4A är utformad för att reducera och stabilisera trycket i dricksvatteninstallationer och skydda rör, armaturer och utrustning mot för högt tryck från nätet. Denna version har gängade anslutningar på 3/4", nominell diameter DN20 och ett Kvs-värde på 3,5 m³/h, vilket gör den lämplig för hushållsinstallationer och, inom sina specifikationer, även för kommersiella och industriella tillämpningar.

D05FS använder ett system med balanserat säte som hjälper till att hålla utgångstrycket konstant även om stora variationer uppstår i inloppstrycket. Den klarar upp till 25 bar uppströmstryck och gör det möjligt att justera utgången mellan 1,5 och 6 bar, med en fabriksinställning på 3 bar.

Huvudegenskaper för Resideo D05FS-3/4A

• Varumärke: Resideo.
• Serie: Braukmann D05FS.
• Artikelnummer: D05FS-3/4A.
• Typ: tryckreduceringsventil med balanserat säte.
• Användning: dricksvatteninstallationer.
• Anslutning: R 3/4".
• Nominell diameter: DN20.
• Kvs: 3,5 m³/h.
• Max inloppstryck: 25 bar.
• Justerbart utgångstryck: 1,5-6 bar.
• Fabriksinställning: 3 bar.
• Minsta tryckfall: 1 bar.
• Max vattentemperatur enligt EN 1567: 30 °C.
• Max vattentemperatur vid 10 bar: 70 °C.
• Hus: avzinkningshärdig mässing.
• Membran: EPDM.
• Tätningar: EPDM.
• Invändig patron: utbytbar.
• Justeringsskala: integrerad.
• Anslutning för manometer: ja.
• Manometer: ingår ej.

Tryckreduktion och stabilisering

Funktionen hos Resideo D05FS är att reducera ett högt försörjningstryck till ett lägre och stabilt värde för installationen nedströms. På så sätt bidrar den till att förhindra skador orsakade av övertryck och hjälper till att skydda de olika komponenterna som är anslutna till vattennätet.

Ett reducerat och konstant arbetstryck kan också bidra till att minska vattenförbrukningen och minimera hydrauliskt buller i rör, ventiler och armaturer.

Balanserat säte vid nätvariationer

Ventilen fungerar med ett system som balanserar mellan ett membran och en reglerfjäder. När nedströmstrycket sjunker på grund av förbrukning öppnar fjädern ventilen tills det valda värdet återställs.

Inloppstrycket påverkar inte direkt mekanismens öppning eller stängning, vilket innebär att nätvariationer har begränsad inverkan på det reglerade utgångstrycket.

Justerbart tryck från 1,5 till 6 bar

Utgångstrycket kan justeras mellan 1,5 och 6 bar med hjälp av justeringsratten på ovansidan. Den integrerade graderade skalan gör det enkelt att avläsa valt värde och underlättar driftsättningen av installationen.

Ventilen levereras förinställd på 3 bar. Detta värde kan senare ändras för att anpassas till installationens behov, alltid inom Resideos angivna intervall.

Gängade 3/4"-anslutningar och Kvs 3,5

Artikelnumret D05FS-3/4A avser DN20-versionen med 3/4"-anslutningar. A-versionen har utvändiga gängade kopplingar på inlopp och utlopp, vilket underlättar montering och demontering av tryckreduceraren vid installation eller underhåll.

För denna storlek anger Resideo ett Kvs-värde på 3,5 m³/h. Detta värde används för att bestämma ventilens hydrauliska kapacitet och bör beaktas tillsammans med erforderligt flöde och tillgängligt tryckfall vid dimensionering av installationen.

Avzinkningshärdigt mässingshus

Ventilhuset är tillverkat av avzinkningshärdig mässing. Kopplingarna i A-versionen är också av mässing, medan den invändiga patronen är tillverkad av högkvalitativt syntetmaterial.

Enheten har EPDM-membran, EPDM-tätningar och en reglerfjäder av stål. Fjädern är separerad från dricksvattnet under drift.

Utbytbar invändig patron

Reglerpatronen kan bytas ut helt, vilket underlättar underhåll och gör det möjligt att förnya de interna funktionskomponenterna utan att behöva byta hela det installerade huset.

Denna konstruktion förenklar regelbundna serviceinsatser och bidrar till att ventilen kan underhållas under hela sin livslängd.

Förberedd för manometer

Huset har en anslutning för manometer, vilket gör det möjligt att direkt kontrollera det reglerade nedströmstrycket. Manometern ingår inte och kan väljas som tillbehör beroende på vilket tryckområde som behövs.

Kombinationen av den valfria manometern och den integrerade skalan på justeringsratten underlättar både den initiala inställningen och senare kontroll av drifttrycket.

Driftstemperaturer

För tillämpningar enligt EN 1567 anger Resideo en maximal medietemperatur på 30 °C. Ventilen klarar temperaturer upp till 70 °C när maxtrycket begränsas till 10 bar.

Den angivna omgivningstemperaturen för drift är mellan 5 och 55 °C, i en ren, torr miljö skyddad mot frost.

Horisontell eller vertikal installation

D05FS kan installeras både i horisontellt och vertikalt läge. Vid vertikal montering ska fjäderhuset och justeringsratten vara riktade uppåt.

Resideo rekommenderar att avstängningsventiler installeras och att tryckreduceraren placeras på en lättåtkomlig plats för att underlätta avläsning, rengöring och underhåll. De rekommenderar också att ett filter installeras före tryckreduceringsventilen för att skydda mekanismen mot partiklar i vattnet.

Efter ventilen bör en rak rörsträcka motsvarande 5 gånger den nominella diametern lämnas, i enlighet med tillverkarens installationsanvisningar och EN 806-2.

Dimensioner för Resideo D05FS-3/4A

• Anslutning: R 3/4".
• Nominell diameter: DN20.
• Total längd L: 163 mm.
• Huslängd I: 95 mm.
• Höjd H: 123 mm.
• Mått h: 96 mm.
• Vikt: 0,82 kg.
• Minsta väggavstånd från rörcentrum: 55 mm.

Tekniska data för tryckreduceringsventilen Resideo D05FS-3/4A

• Tillverkare: Resideo.
• Serie: Braukmann D05FS.
• Artikelnummer: D05FS-3/4A.
• Medium: dricksvatten.
• System: fjäderbelastad tryckreduceringsventil med balanserat säte.
• Anslutning: R 3/4".
• Nominell diameter: DN20.
• Anslutningstyp: utvändiga gängade kopplingar på inlopp och utlopp.
• Kvs: 3,5 m³/h.
• Max inloppstryck: 25 bar.
• Utgångstryck: 1,5-6 bar.
• Förinställt tryck: 3 bar.
• Minsta tryckfall: 1 bar.
• Max temperatur enligt EN 1567: 30 °C.
• Max temperatur vid 10 bar: 70 °C.
• Omgivningstemperatur: 5-55 °C.
• Relativ luftfuktighet: 25-85 %, utan kondens.
• Hus: avzinkningshärdig mässing.
• Kopplingar: mässing.
• Patron: högkvalitativt syntetmaterial.
• Membran: EPDM.
• Tätningar: EPDM.
• Fjäder: stål.
• Regleringsskala: integrerad.
• Manometer ingår: nej.
• Installation: horisontell eller vertikal.
• Certifieringar: DVGW och ACS.

Tryckreduceringsventil för dricksvatteninstallationer

Resideo D05FS-3/4A kombinerar en 3/4"-anslutning, DN20, Kvs 3,5 m³/h och tryckreglering från 1,5 till 6 bar för att skydda och stabilisera dricksvatteninstallationer. Det balanserade sätet hjälper till att hålla utgångstrycket konstant trots variationer i nätet.

Huset i avzinkningshärdig mässing, den utbytbara patronen och den integrerade regleringsskalan underlättar både installation och underhåll. För att säkerställa korrekt funktion måste tryck- och temperaturgränser samt Resideos monteringsanvisningar följas.
