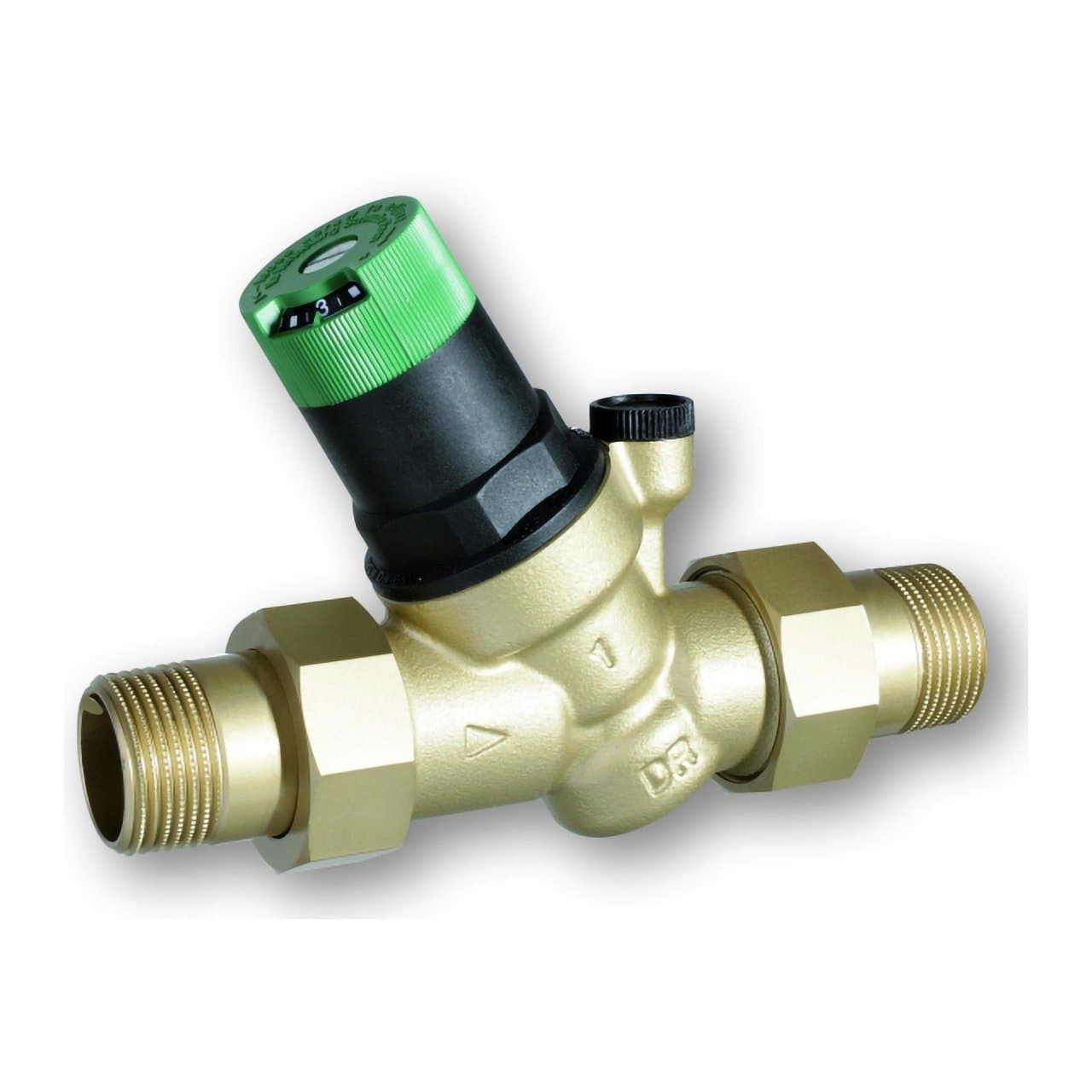

Reduceringsventil med gängade anslutningar R1 1/4"

Den tryckreduceringsventil Resideo D05FS-11/4A är utformad för att skydda dricksvatteninstallationer mot för högt tryck från försörjningsnätet. Denna modell har gänganslutningar på 1 1/4", nominell diameter DN32 och ett Kvs-värde på 7,3 m³/h, vilket gör den lämplig för både bostadsinstallationer och kommersiella samt industriella tillämpningar inom sina driftsförhållanden.

Tack vare sin konstruktion med balanserat säte håller ventilen ett stabilt utgående tryck även om stora variationer uppstår i inloppstrycket. Den gör det möjligt att justera nedströmstrycket mellan 1,5 och 6 bar och levereras fabriksinställd på 3 bar, vilket underlättar driftsättning och tryckkontroll i installationen.

Huvudegenskaper för tryckreduceringsventilen Resideo D05FS-11/4A

• Varumärke: Resideo.
• Serie: Braukmann D05FS.
• Artikelnummer: D05FS-11/4A.
• Typ: tryckreduceringsventil med balanserat säte.
• Användning: dricksvatteninstallationer.
• Anslutningsstorlek: R 1 1/4".
• Nominell diameter: DN32.
• Anslutningar: utvändiga gängade kopplingar på inlopp och utlopp.
• Kvs-värde: 7,3 m³/h.
• Maximalt inloppstryck: 25 bar.
• Justerbart utloppstryck: från 1,5 till 6 bar.
• Förinställt utloppstryck: 3 bar.
• Minsta tryckfall: 1 bar.
• Maximal vattentemperatur enligt EN 1567: 30 °C.
• Maximal vattentemperatur vid 10 bar: 70 °C.
• Hus: avzinkningshärdig mässing.
• Membran och tätningar: EPDM.
• Justeringsskala: integrerad.
• Anslutning för manometer: ja.
• Manometer: ingår ej.

Stabil kontroll av vattentrycket

Huvudfunktionen hos Resideo D05FS är att reducera ett högt eller varierande tryck från nätet till ett lägre och kontrollerat tryck i installationen. På så sätt hjälper den till att skydda rör, ventiler, blandare, hushållsapparater och andra komponenter mot belastningar som orsakas av för högt tryck.

Systemet med tryckkompensering via membran och fjäder gör att utgående tryck i stort sett förblir oberoende av variationer i inloppstrycket. När vatten förbrukas och nedströmstrycket sjunker, öppnar ventilen tills det inställda trycket återställs genom balansen mellan membranet och fjädern.

Denna tryckstabilisering bidrar dessutom till att minska vattenförbrukningen och minimera flödesljud i installationen, särskilt i nät där försörjningstrycket är högre än nödvändigt.

Justerbart tryck mellan 1,5 och 6 bar

Utgående tryck kan justeras manuellt inom intervallet 1,5 till 6 bar. Inställningen görs med ratten på ventilens ovansida, medan den graderade skalan gör det möjligt att direkt avläsa valt värde.

Ventilen levereras fabriksinställd på 3 bar, ett vanligt tryck för många vattenförsörjningsinstallationer. Värdet kan senare ändras för att anpassas till systemets specifika behov, alltid inom Resideos angivna driftsgränser.

Maximalt tillåtet inloppstryck är 25 bar och det minsta tryckfall som krävs för specificerad funktion är 1 bar.

Balanserat säte vid tryckvariationer

Tekniken med balanserat säte är en av de viktigaste egenskaperna i D05FS-serien. Inloppstrycket påverkar inte direkt ventilens öppning eller stängning, vilket gör att variationer i försörjningsnätet har minimal inverkan på det inställda nedströmstrycket.

Denna egenskap gör det möjligt att bibehålla mer homogena förhållanden i installationen även när tillgängligt nättryck förändras under dagen.

Gänganslutningar på 1 1/4" och DN32

Artikelnumret D05FS-11/4A avser varianten i DN32 med utvändiga gängade anslutningskopplingar på 1 1/4" på inlopp och utlopp. Versionen som identifieras med bokstaven A inkluderar dessa kopplingar, vilket underlättar anslutning och demontering av ventilen vid installation eller underhåll.

För denna storlek anger Resideo ett Kvs-värde på 7,3 m³/h, vilket definierar ventilens hydrauliska genomströmning under motsvarande standardiserade förhållanden.

Konstruktion i avzinkningshärdig mässing

Ventilhuset är tillverkat av avzinkningshärdig mässing, ett material som är särskilt lämpligt för komponenter i permanent kontakt med dricksvatten. Kopplingarna i A-versionen är också tillverkade av mässing.

Den interna enheten integrerar en patron av högkvalitativt syntetmaterial med EPDM-membran, medan tätningarna också är av EPDM. Reglerfjädern är tillverkad av stål och är separerad från dricksvattnet under drift.

Resideo anger att de använda materialen uppfyller UBA-kraven och att enheten har ACS-certifiering. Serien har även DVGW-certifiering.

Utbytbar intern patron

Reglerpatronen kan bytas ut helt, vilket förenklar underhållsarbeten och gör det möjligt att åtgärda de viktigaste interna komponenterna utan att behöva ersätta hela ventilhuset.

Denna konstruktion underlättar det periodiska underhåll som krävs i vatteninstallationer och gör det möjligt att behålla befintligt hus och anslutningar när endast de interna delarna behöver bytas.

Anslutning för manometer

Resideo D05FS har en anslutning för montering av manometer, vilket gör det möjligt att direkt kontrollera det reglerade nedströmstrycket efter ventilen. Manometern ingår inte i denna artikel och måste köpas separat vid behov.

Den integrerade skalan på justeringsratten underlättar den initiala inställningen, medan en manometer möjliggör en exakt kontroll av installationens faktiska drifttryck.

Maximal driftstemperatur

För dricksvattenapplikationer enligt EN 1567 anger Resideo en maximal medietemperatur på 30 °C. Ventilen kan arbeta vid temperaturer upp till 70 °C när maxtrycket begränsas till 10 bar, enligt tillverkarens datablad.

Dessa begränsningar måste beaktas vid val av ventil för kallvattennät, kommersiella installationer eller applikationer med vatten vid högre temperaturer.

Installation horisontellt eller vertikalt

Ventilen kan installeras både i horisontellt och vertikalt läge. Vid vertikal montering anger Resideo att fjäderhuset och justeringsratten ska vara riktade uppåt.

Tillverkaren rekommenderar att avstängningsventiler installeras före och efter enheten samt att tryckreduceraren placeras på en plats som är skyddad mot frost och lätt åtkomlig för kontroll, rengöring och underhåll.

Det rekommenderas också att placera ett filter uppströms tryckreduceringsventilen för att förhindra att partiklar i installationen påverkar sätes- och patronfunktionen.

Hydrauliska monteringsrekommendationer

För att uppnå korrekt funktion anger Resideo installation av en rak rörsträcka motsvarande 5 gånger den nominella diametern efter ventilen, enligt EN 806-2. För DN32-modellen anger tillverkaren dessutom ett minsta väggavstånd på 60 mm från rörens centrumlinje.

Ventilen ska installeras enligt flödesriktningen som anges på huset och med tillräckligt utrymme för åtkomst till justeringsratten och manometeranslutningen.

Mått för Resideo D05FS-11/4A

• R-anslutning: 1 1/4".
• Nominell diameter: DN32.
• Total längd L: 207 mm.
• Huslängd I: 115 mm.
• Höjd H: 178 mm.
• Mått h: 147 mm.
• Vikt: cirka 2,20 kg.

Tekniska data för tryckreduceringsventilen Resideo D05FS-11/4A

• Tillverkare: Resideo.
• Familj: Braukmann D05FS.
• Artikelnummer: D05FS-11/4A.
• Medium: dricksvatten.
• Funktionsprincip: fjäderbelastad tryckreduceringsventil med balanserat säte.
• Anslutning: R 1 1/4".
• DN: 32.
• Kopplingar: utvändig gänga på inlopp och utlopp.
• Kvs: 7,3 m³/h.
• Maximalt inloppstryck: 25 bar.
• Utloppstrycksområde: 1,5-6 bar.
• Fabriksinställning: 3 bar.
• Minsta tryckfall: 1 bar.
• Maximal temperatur enligt EN 1567: 30 °C.
• Maximal temperatur vid 10 bar: 70 °C.
• Minsta omgivningstemperatur: 5 °C.
• Maximal omgivningstemperatur: 55 °C.
• Hus: avzinkningshärdig mässing.
• Kopplingar: mässing.
• Fjäderhus och manöverdel: högkvalitativt syntetmaterial.
• Reglerfjäder: stål.
• Membran: EPDM.
• Tätningar: EPDM.
• Justeringsskala: integrerad.
• Manometeranslutning: integrerad.
• Manometer ingår: nej.
• Installation: horisontell eller vertikal enligt tillverkarens anvisningar.
• Certifieringar: DVGW och ACS.

Skydd för dricksvatteninstallationer

Tryckreduceringsventilen Resideo D05FS-11/4A gör det möjligt att reducera och stabilisera trycket i dricksvattennät med en kompakt och justerbar mekanisk lösning. Dess 1 1/4"-anslutning, DN32-diameter, Kvs-kapacitet på 7,3 m³/h och justeringsområde på 1,5 till 6 bar gör att den kan integreras i bostads-, kommersiella och industriella installationer som behöver skydda sina komponenter mot höga eller varierande tryck.

Det balanserade sätet, den utbytbara interna patronen, den tydliga justeringsskalan och förberedelsen för manometer underlättar både idrifttagning och efterföljande kontroll- och underhållsarbeten i installationen.
