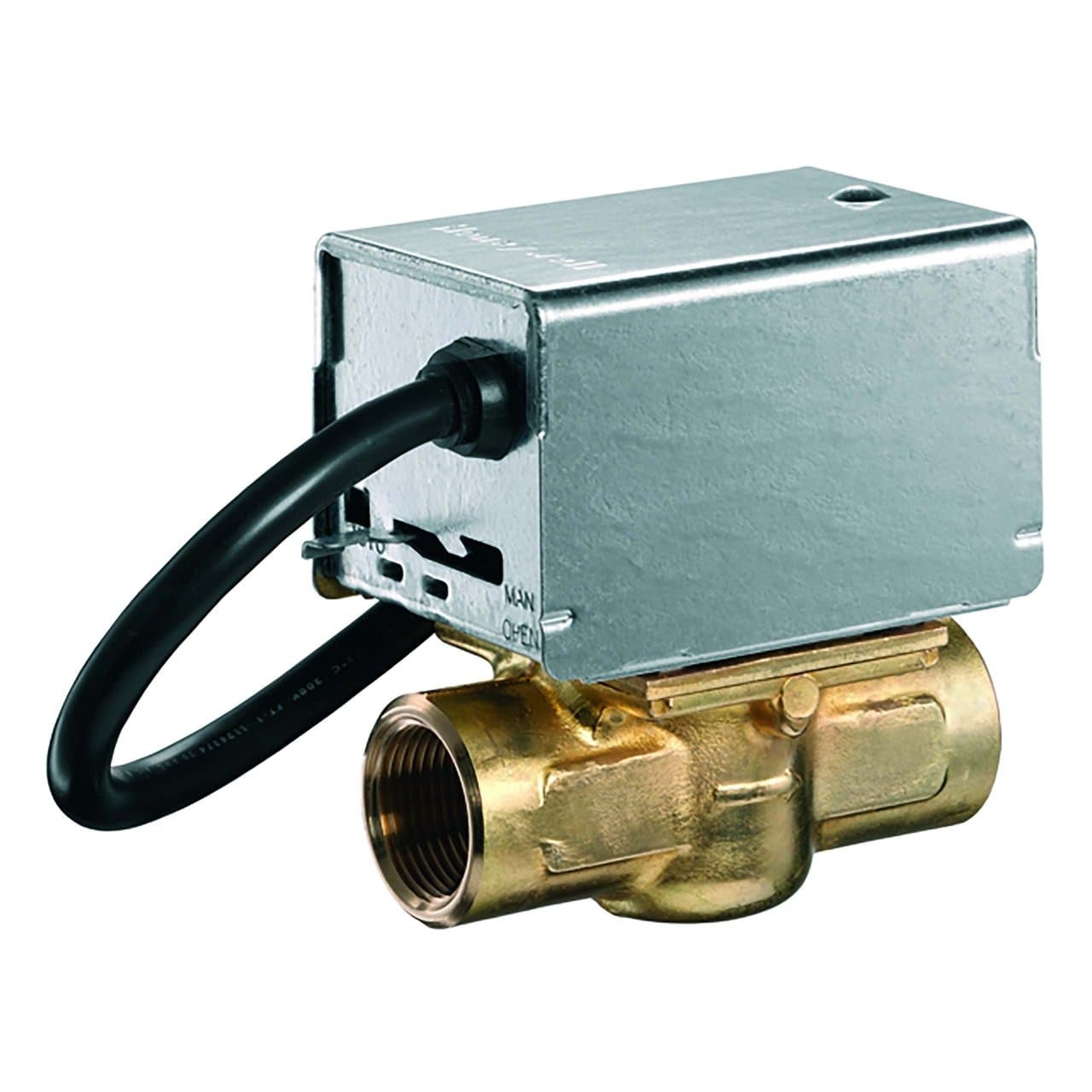

Motoriserad zonventil med 2 vägar 1"

Den motoriserade zonventilen Resideo V4043H1122/U är en 2-vägsventil med invändig gängad anslutning på 1", utformad för att automatiskt styra vattenflödet i hydroniska värme- och kylsystem. Den har ett Kvs-värde på 8,6, elektriskt ställdon för 230 V, on/off-funktion, fjäderretur och SPDT-hjälpkontakt, vilket ger en kompakt lösning för oberoende reglering av kretsar eller zoner.

Denna ventil arbetar i normalt stängt läge: när den inte får ström håller fjädern vattenflödet stängt. När spänning tillförs öppnar ställdonet ventilen och tillåter cirkulation i kretsen. Den är särskilt lämplig för bostadsinstallationer och mindre kommersiella applikationer där varm- eller kallvattenförsörjningen till en specifik zon behöver automatiseras.

Huvudegenskaper för Resideo V4043H1122/U

• Varumärke: Resideo.
• Serie: V4043H.
• Artikelnummer: V4043H1122/U.
• Typ: motoriserad 2-vägs zonventil.
• Funktion: on/off.
• Läge utan spänning: normalt stängd.
• Anslutning: invändig BSPP-gänga 1".
• Nominal diameter: DN25.
• Kvs: 8,6.
• Matning: 230 V AC.
• Frekvens: 50 Hz.
• Elförbrukning: 9,6 VA.
• Ström: cirka 0,04 A.
• Retur: med fjäder till stängt läge.
• Hjälpkontakt: SPDT.
• Maximalt drifttryck: 8,6 bar.
• Maximalt differenstryck för stängning: 0,45 bar.
• Vätsketemperatur: 5 till 88 °C.
• Nominal öppningstid: cirka 15 sekunder.
• Kropp: mässing.
• Spindel: rostfritt stål.
• Stängningselement: NBR.
• Tätningar: EPDM.
• Manuell manövrering: ja.
• Kabellängd: 1 m.

Automatisk flödesstyrning per zon

Resideo V4043H1122/U gör det möjligt att automatiskt öppna eller stänga en hydraulisk krets beroende på behovet av värme eller kyla. Den kan integreras i zonindelade installationer för att oberoende styra vattenflödet till radiatorer, fläktkonvektorer, värmekretsar eller andra kompatibla värmeavgivare.

När en termostat eller regulator begär drift får ställdonet ström och öppnar ventilen. När den elektriska signalen försvinner stänger fjäderreturen automatiskt flödet och isolerar kretsen.

Normalt stängd ventil med fjäderretur

Ventilens viloläge är stängt. Det innebär att vatten inte cirkulerar genom ventilhuset när ingen elektrisk matning finns. När spänning tillförs ställdonet övervinner motorn fjäderkraften och för mekanismen till öppet läge.

När matningen bryts återför fjädern automatiskt ventilen till ursprungsläget. Denna funktion är särskilt praktisk i zonindelade system, eftersom varje krets förblir stängd när det inte finns något behov.

1" anslutning och Kvs 8,6

Artikelnumret V4043H1122/U avser versionen med invändig BSPP-gängad anslutning på 1" och nominell diameter DN25. Dess hydrauliska kapacitet anges av ett Kvs-värde på 8,6, enligt Resideos kommersiella dokumentation för den europeiska marknaden.

Detta värde bör beaktas vid dimensionering av installationen tillsammans med erforderligt flöde och tillgängligt tryckfall, så att ventilen arbetar inom tillverkarens avsedda driftförhållanden.

Maximalt drifttryck på 8,6 bar

Ventilen klarar ett maximalt statiskt drifttryck på 8,6 bar. För denna DN25-version med 1" anger Resideo ett maximalt differenstryck för stängning på 0,45 bar.

Differenstrycket är särskilt viktigt för zonventiler, eftersom en för stor skillnad mellan inlopp och utlopp kan hindra mekanismen från att stänga korrekt. Därför bör detta värde kontrolleras vid hydraulisk beräkning av kretsen.

Elektriskt ställdon för 230 V

Ställdonet i V4043H1122/U drivs med 230 V AC vid 50 Hz. Dess nominella effektförbrukning är cirka 9,6 VA, med en ström nära 0,04 A.

Ventilen använder tvålägesdrift och är därför konstruerad för att arbeta helt öppen eller helt stängd, inte för kontinuerlig proportionell flödesreglering.

Integrerad SPDT-hjälpkontakt

Modellen V4043H har en SPDT-hjälpkontakt för ändlägesindikering. Denna kontakt gör det möjligt att använda ventilens läge som elektrisk signal för att samordna andra komponenter i installationen.

Den kan till exempel användas för att ge tillstånd till drift av en panna eller cirkulationspump när ventilen har nått rätt läge. Resideo anger en kapacitet för denna hjälpkontakt på 2,2 A vid 220–240 V AC och 50 Hz.

Öppning på cirka 15 sekunder

Den nominella öppningstiden som Resideo anger för denna ventil är cirka 15 sekunder. Den motoriserade mekanismen öppnar gradvis tills önskat ändläge uppnås.

När matningen bryts återför den mekaniska fjäderreturen mekanismen till stängt läge, utan att motorn behöver vara elektriskt matad under stängningen.

Manuell manövrering

Ventilen är utrustad med en manuell öppningsspak som gör det möjligt att påverka mekanismen när ingen ström finns. Denna funktion är användbar vid fyllning, tömning, avluftning, idrifttagning eller kontroll av installationen.

När den elektriska driften återställs kan ventilen återgå till sitt normala automatiska läge.

För vatten och blandningar med glykol

Resideo anger denna ventil för styrning av vatten och vattenblandningar med upp till 50 % glykol, enligt villkoren i VDI 2035. Detta gör den lämplig för hydroniska värme- och kylkretsar som kräver frostskydd.

Det tillåtna vätskeintervallet ligger mellan 5 och 88 °C, vilket täcker de vanliga driftsförhållandena i många vattenburna klimat- och värmesystem.

Robust konstruktion

Ventilhuset är tillverkat av mässing, medan sätet också är av mässing. Spindeln är av rostfritt stål och stängningselementet är tillverkat av NBR, med tätningar i EPDM.

Denna materialkombination är utformad för att ge tillförlitlig drift i slutna hydroniska kretsar inom de tryck-, temperatur- och vattenkvalitetsgränser som Resideo anger.

Förenklat underhåll

En av fördelarna med V4043H-serien är att hela det motoriserade huvudet kan demonteras eller bytas utan att koppla bort det hydrauliska huset från rörledningen eller tömma anläggningen. Motorn kan också bytas utan att ventilhuset behöver tas bort.

Denna konstruktion förenklar underhållsarbetet avsevärt när ingreppet endast gäller ställdonet eller dess elektriska komponenter.

Kompakt installation

Resideo beskriver V4043H-serien som en kompakt lösning för enkel montering i installationer där utrymmet är begränsat. Utrustningen levereras med en elektrisk kabel på cirka 1 meter, vilket underlättar anslutningen till styrsystemet.

Installationen måste följa flödesriktningen som anges på ventilhuset och de monteringslägen som tillverkaren föreskriver. Ställdonet ska vara lätt åtkomligt för framtida kontroll- och underhållsarbeten.

Vanliga användningsområden

• Bostadsinstallationer för värme.
• Zonindelade värmesystem.
• Fristående hydroniska kretsar.
• Installationer med radiatorer.
• Vattenburna klimatsystem.
• Mindre kommersiella installationer.
• Styrning av varm- eller kallvatten.
• Kretsar med kompatibla vatten- och glykolblandningar.
• Installationer där ventilen behöver samordnas med en pump eller panna via hjälpkontakt.

Tekniska data för Resideo V4043H1122/U

• Tillverkare: Resideo.
• Familj: V4043H.
• Artikelnummer: V4043H1122/U.
• Användning: hydronisk styrning.
• Ventiltyp: motoriserad zonventil.
• Antal vägar: 2.
• Utförande: rak genomströmning.
• Styrning: tvåläges, on/off.
• Läge utan matning: stängd.
• Funktion: fjäderretur till stängt läge.
• Anslutning: invändig BSPP-gänga.
• Mått: 1".
• Nominal diameter: DN25.
• Kvs: 8,6.
• Maximalt drifttryck: 8,6 bar.
• Maximalt differenstryck för stängning: 0,45 bar.
• Spänning: 230 V AC.
• Frekvens: 50 Hz.
• Effektförbrukning: 9,6 VA.
• Ström: 0,04 A.
• Nominal öppningstid: 15 sekunder.
• Vätsketemperatur: 5–88 °C.
• Max omgivningstemperatur: 52 °C.
• Relativ luftfuktighet: 5–95 %, icke-kondenserande.
• Hjälpkontakt: SPDT.
• Hjälpkontaktens kapacitet: 2,2 A vid 220–240 V AC, 50 Hz.
• Kropp: mässing.
• Säte: mässing.
• Spindel: rostfritt stål.
• Stängningskula: NBR.
• Tätningar: EPDM.
• Manuell öppning: ja.
• Kabellängd: 1 m.

Motoriserad 1" ventil för zonreglering

Resideo V4043H1122/U kombinerar en 1"-anslutning, Kvs 8,6, 230 V-drift, fjäderretur och SPDT-hjälpkontakt för att automatisera styrningen av värme- och kylkretsar. Dess normalt stängda utförande gör att varje zon kan hållas isolerad när det inte finns något behov.

Möjligheten till manuell öppning och att byta det motoriserade huvudet utan att tömma kretsen underlättar både idrifttagning och efterföljande underhåll. För korrekt funktion måste särskilt det maximala differenstrycket på 0,45 bar, temperaturområdet och de elektriska och hydrauliska anvisningarna från Resideo följas.
