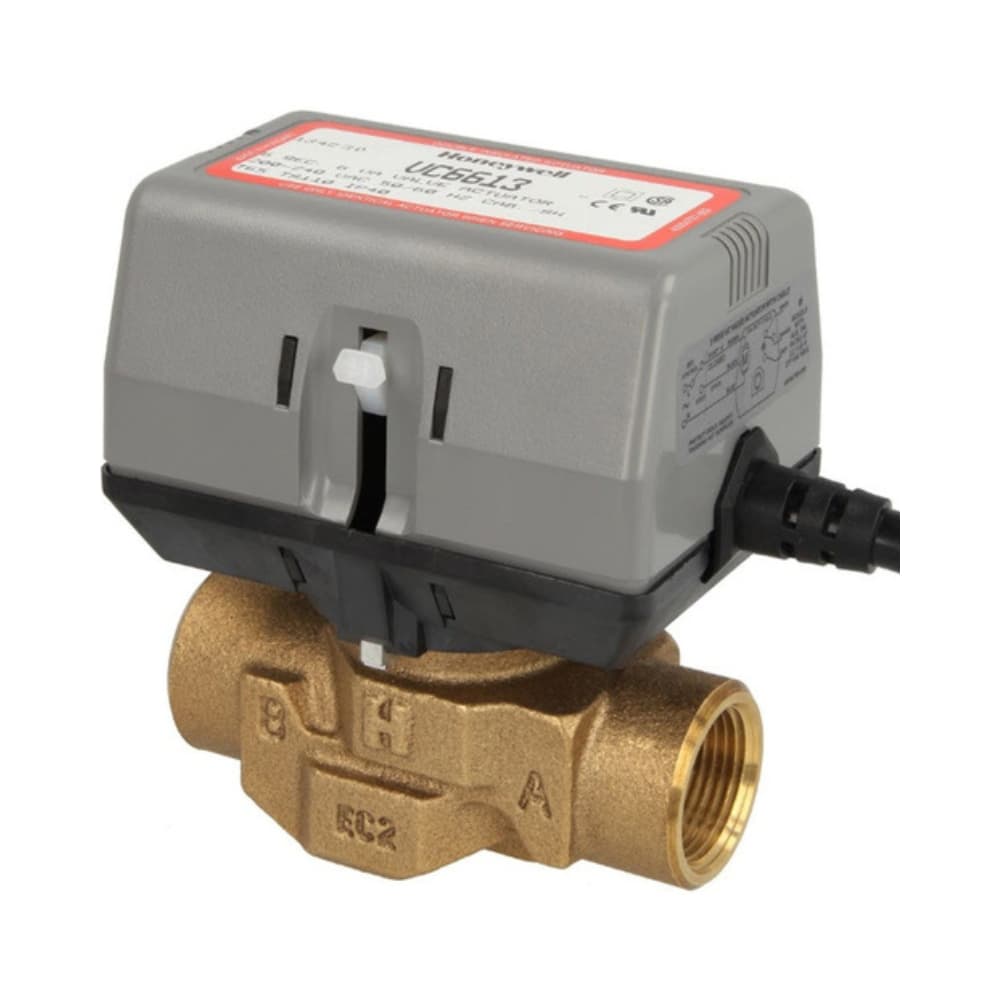

Motoriserad zonventil 2-vägs 3/4"

Resideo motoriserad zonventil VC6613AJ1000/U är en hydronisk ventil med 2 vägar och 3/4" BSPP invändig gänganslutning, utformad för att automatiskt styra flödet av varmt eller kallt vatten i värme- och kylsystem. Den har elektriskt ställdon för 230 V, ON/OFF-styrning via SPDT-signal med 3 ledare och SPDT-hjälpkontakt, vilket ger en kompakt lösning för zonreglering.

VC-serien är avsedd för bostadsapplikationer och mindre kommersiella installationer och kan användas för att styra kretsar för radiatorer, fläktkonvektorer, konvektorer och andra hydroniska värmeavgivare. Den balanserade konstruktionen gör att den kan arbeta med ett statiskt tryck upp till 20 bar och ett maximalt differenstryck på 4 bar.

Huvudegenskaper för Resideo VC6613AJ1000/U

• Varumärke: Resideo.
• Serie: VC.
• Artikelnummer: VC6613AJ1000/U.
• Typ: motoriserad zonventil.
• Antal vägar: 2.
• Anslutning: 3/4" BSPP invändig gänga.
• Ställdonets matning: 200-240 V AC.
• Frekvens: 50/60 Hz.
• Styrning: ON/OFF SPDT med 3 ledare.
• Hjälpkontakt: SPDT.
• Maximalt statiskt tryck: 20 bar.
• Maximalt differenstryck: 4 bar.
• Vätsketemperatur: 1 till 95 °C.
• Maximal omgivningstemperatur: 65 °C.
• Nominell öppningstid: 7 sekunder vid 50 Hz.
• Elförbrukning: 4 VA under rörelse.
• Kabellängd: 1 m.
• Ventilhus: mässing.
• Spindel: rostfritt stål.
• Tätningar: EPDM.

Automatisk styrning av värme- och kylkretsar

Resideo VC6613AJ1000/U är konstruerad för att automatiskt öppna eller stänga vattenflödet beroende på signaler från regleringssystemet. Den kan integreras med termostater, aquastater, flödesbrytare och andra styrdon som är kompatibla med dess elektriska konfiguration.

I en zonindelad installation gör den det möjligt att oberoende styra flödet till en viss del av systemet, vilket hjälper till att anpassa värme- eller kylfunktionen efter behovet i varje rum eller krets.

230 V ställdon med 3-ledars SPDT-styrning

Denna variant i VC-serien använder ett ställdon för nätspänning på 200-240 V AC vid 50/60 Hz. I Sverige marknadsförs serien som 230 V-version och använder ett system med ON/OFF SPDT-styrning via 3 ledare.

När styrenheten begär öppning förflyttar ställdonet den interna mekanismen till rätt läge. När motsatt kommando ges driver motorn ventilen tillbaka till stängt läge. Den använder alltså inte en konventionell fjäderretur, utan en motoriserad tvåvägsdrift.

Snabb öppning och stängning på 7 sekunder

Den nominella gångtiden som anges av Resideo är cirka 7 sekunder vid 50 Hz. Vid 60 Hz anger tillverkaren en drift som är ungefär 20 % snabbare.

Ställdonet har en intern logik som gör att det endast förbrukar energi medan ventilen förflyttas till önskat läge. Förbrukningen under manövern är cirka 4 VA.

Integrerad SPDT-hjälpkontakt

VC6613AJ1000/U har en SPDT-hjälpkontakt som kan användas för att samordna ventilens läge med andra komponenter i anläggningen. Detta gör det till exempel möjligt att styra en cirkulationspump, skicka en signal till ett styrsystem eller tillåta drift av annan utrustning när ventilen har nått önskat läge.

Den tekniska dokumentationen för VC-serien anger för hjälpkontakten en kapacitet på 1 A vid 250 V AC, 50/60 Hz, med en minsta belastning på 0,05 A vid 24 V DC.

Maximalt tryck på 20 bar

Ventilen klarar ett maximalt statiskt drifttryck på 20 bar och ett maximalt differenstryck på upp till 4 bar. Den balanserade konstruktionen hos insatsen gör att tätningen av flödesvägarna i praktiken är oberoende av det differenstryck som råder över ventilen.

I 2-vägsversionen kan vattnet cirkulera i båda riktningarna, vilket ger flexibilitet vid projektering och montering av hydraulsystemet.

För varmt vatten, kallt vatten och glykolblandningar

VC-serien är konstruerad för att arbeta med vatten och vatten/glykolblandningar upp till 50 %, förutsatt att vätskans kvalitet är lämplig för hydroniska installationer enligt Resideos specifikationer.

Det normala temperaturområdet för mediet ligger mellan 1 och 95 °C. Den tekniska dokumentationen omfattar även kortvariga temperaturtoppar upp till 120 °C under de villkor som anges av tillverkaren.

Ventilhus i mässing och intern insats

Det hydrauliska ventilhuset är tillverkat av mässing. Spindelpaketet innehåller rostfritt stål och insatsen använder tekniska material som Ryton, Fortron eller Noryl, beroende på tillverkningsversion. Tätningar och tätningskomponenter är tillverkade av EPDM.

Alla viktiga rörliga och tätande komponenter är samlade i insatsen, vilket förenklar ventilens konstruktion och framtida underhåll.

Tyst drift och minskad vattenhammare

Resideo utformar VC-hydroniska ventiler för att utnyttja en sinusformad rörelse hos ställdonet. Detta bidrar till tyst drift och hjälper till att minska effekterna av vattenhammare när anläggningen är korrekt dimensionerad.

Som i alla hydraulsystem kan för hög flödeshastighet eller otillräckligt tryck vid hög temperatur orsaka ljud i rören, därför måste dimensioneringskraven för installationen följas.

Manuell öppning för påfyllning och underhåll

Ventilen har en manuell öppningsspak som gör det möjligt att hålla flödet öppet oberoende av den elektriska funktionen. Denna funktion kan användas vid påfyllning, avluftning eller tömning av kretsen och gör det också möjligt att öppna ventilen manuellt vid strömavbrott.

När den elektriska driften återställs kan ställdonet återigen svara automatiskt på styrsystemets kommandon.

Utbytbart ställdonshuvud utan att tömma anläggningen

En av fördelarna med Resideo VC-serien är att ställdonshuvudet kan demonteras och bytas utan att tömma hydraulsystemet, så länge ventilhuset och insatsen sitter kvar i rörledningen.

Denna konstruktion underlättar underhållsåtgärder eftersom motorn eller växellådan kan servas utan att ventilhuset nödvändigtvis behöver demonteras från installationen.

Beteende vid strömavbrott

I versioner med 3-ledars SPDT-ställdon gör ett avbrott i strömförsörjningen att ventilen stannar i det läge den befann sig i vid avbrottet. När strömmen återkommer svarar ställdonet återigen på regulatorns begäran.

Detta beteende måste beaktas vid systemdesign, särskilt när applikationen kräver ett visst säkerhetsläge vid elfel.

Användningsområden för Resideo VC6613AJ1000/U

• Zonindelade värmeanläggningar.
• Hydroniska kylkretsar.
• Radiatorsystem.
• Fläktkonvektorer.
• Konvektorer och hydroniska värmeavgivare.
• Mindre kommersiella installationer.
• Oberoende styrning av hydraulförgreningar.
• System styrda via termostat eller annan kompatibel SPDT-enhet.

Tekniska data för Resideo VC6613AJ1000/U

• Tillverkare: Resideo.
• Familj: VC.
• Artikelnummer: VC6613AJ1000/U.
• Konfiguration: 2 vägar.
• Anslutningstyp: BSPP invändig gänga.
• Mått: 3/4".
• Matningsspänning: 200-240 V AC.
• Frekvens: 50/60 Hz.
• Styrtyp: ON/OFF SPDT, 3 ledare.
• Hjälpkontakt: SPDT.
• Ställdonets förbrukning: 4 VA under manövrering.
• Nominell öppningstid: 7 sekunder vid 50 Hz.
• Maximalt drifttryck: 20 bar.
• Maximalt differenstryck: 4 bar.
• Normal vätsketemperatur: 1-95 °C.
• Kortvarig temperaturtopp: upp till 120 °C.
• Maximal omgivningstemperatur: 65 °C.
• Medium: vatten eller vatten/glykolblandning.
• Maximal glykolhalt: 50 %.
• Ventilhus: mässing.
• Spindel: rostfritt stål.
• Tätningar: EPDM.
• Kabel: 1 m.
• Ungefärlig huslängd för 3/4": 94 mm.
• Ungefärlig ställdonets bredd: 68 mm.
• Ungefärlig totalhöjd för 2-vägsversion: 113 mm.
• Manuell manövrering: ja.
• Utbytbart ställdon utan att tömma kretsen: ja.

Kompakt motoriserad ventil för zonreglering

Resideo VC6613AJ1000/U erbjuder en flödesstyrningslösning för installationer som kräver en 2-vägs motoriserad ventil, 3/4" invändig anslutning och 230 V matning. Den snabba manövreringen, höga tillåtna trycknivån och möjligheten att byta huvudet utan att tömma kretsen underlättar både installation och efterföljande underhåll.

För att säkerställa korrekt funktion måste tryck- och temperaturgränserna, det elektriska kopplingsschemat och monteringsanvisningarna från Resideo följas, samt kompatibiliteten hos den använda styrenheten med dess 3-ledars ON/OFF SPDT-system verifieras.
