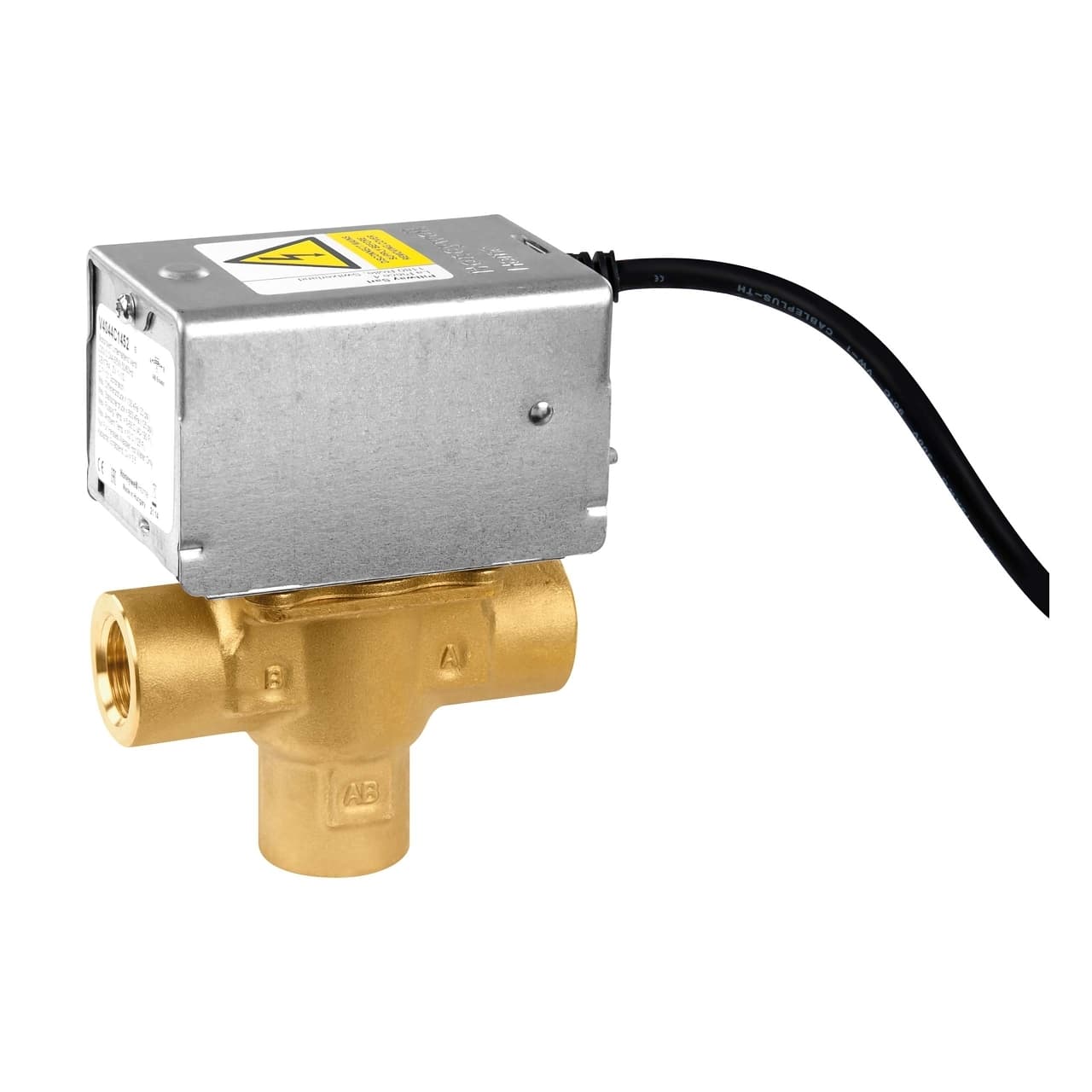

Motoriserad 3-vägs zonventil 1"

Resideo V4044F1034/U motoriserad zonventil är en 3-vägs omkopplingsventil med invändig gängad anslutning 1" (DN25), utformad för att reglera flödet av varmt eller kallt vatten i värme- och kylinstallationer. Utrustad med 230 V elektriskt ställdon, fjäderretur och SPST-hjälpkontakt möjliggör den automatisk styrning av cirkulationen mellan olika grenar i ett hydroniskt system.

Denna modell tillhör Resideos V4044F-serie och är särskilt lämpad för bostadsinstallationer och mindre kommersiella applikationer. Dess mässingskropp, tvålägesmanövrering och kompakta konstruktion gör den enkel att integrera i hydroniska system för klimatstyrning, värme och kyla.

Huvudegenskaper för Resideo V4044F1034/U-ventilen

• Typ: motoriserad 3-vägs omkopplingsventil.
• Anslutning: 1" invändig gänga.
• Nominell diameter: DN25.
• Matning: 230 V AC, 50 Hz.
• Manövrering: elektrisk tvålägesfunktion med fjäderretur.
• Kvs-värde: 8,1.
• Maximalt drifttryck: 8,6 bar.
• Maximalt differenstryck vid stängning: 0,55 bar.
• Hjälpkontakt: SPST.
• Vätsketemperatur: 5 till 88 °C.
• Maximal omgivningstemperatur: 50 °C.
• Kroppsmaterial: mässing.
• Ställdonets kåpa och bas: galvaniserat stål.
• Artikelnummer: V4044F1034/U.

Automatisk flödesstyrning i värme- och kylsystem

Resideo V4044F1034/U är konstruerad för att utföra automatisk omkoppling av flödet mellan vägarna AB-A och AB-B. På så sätt kan vattnet ledas till olika kretsar beroende på installationens behov, vilket gör den lämplig för zonindelad värme, hydronisk komfortkyla och andra applikationer där en av två hydrauliska vägar behöver väljas automatiskt.

Tvålägesfunktionen förenklar styrningen av anläggningen: en elektrisk signal aktiverar ventilens motor och fjäderretursystemet återför automatiskt ventilen till rätt läge när spänningen bryts.

1" anslutning och Kvs-kapacitet 8,1

Ventilen har invändiga gängade anslutningar på 1", motsvarande DN25, en vanlig dimension i hydroniska värme- och kylkretsar. Dess Kvs-värde på 8,1 gör den lämplig för installationer som kräver hög genomströmning inom de hydrauliska gränser som anges av tillverkaren.

Det maximala drifttrycket som anges av Resideo är 8,6 bar, medan det maximala differenstrycket för stängning är 0,55 bar.

230 V motoriserat ställdon med fjäderretur

Ställdonet drivs med 230 V AC vid 50 Hz och använder ett fjäderretursystem. Ventilen är avsedd för cyklisk drift och växlar mellan sina två lägen enligt styrsystemets signaler.

Mekanismen har dessutom manuell manövrering, vilket är praktiskt för att positionera ventilen vid installation, kontroll eller vid strömavbrott.

Integrerad SPST-hjälpkontakt

En av de utmärkande egenskaperna hos V4044F-versionen är den integrerade SPST-hjälpkontakten för ändläge. Denna kontakt gör det möjligt att samordna ventilens funktion med annan utrustning i anläggningen, till exempel en panna, cirkulationspump eller andra komponenter i styrsystemet.

På så sätt kan ventilen ingå i regleringssystem där en viss position måste bekräftas elektriskt innan en annan komponent i anläggningen aktiveras.

Robust konstruktion för hydroniska installationer

Resideo V4044F1034/U:s hydrauliska kropp är tillverkad av mässing, medan ställdonets kåpa och bas är av galvaniserat stål. Spindeln är tillverkad av rostfritt stål och de interna tätningsdelarna består av elastomermaterial anpassade för vattenkretsar.

Ventilen kan användas med vatten eller vatten-glykolblandningar som är kompatibla med Resideos specifikationer och standarden VDI 2035. Vätsketemperaturområdet ligger mellan 5 och 88 °C, vilket gör den lämplig för både värme- och kylkretsar.

Förenklat underhåll

Konstruktionen i V4044-serien är utformad för att underlätta installation och underhåll. Resideo anger att motorenheten kan bytas utan att de hydrauliska anslutningarna till ventilhuset behöver demonteras eller att hela kretsen behöver tömmas, vilket minskar ingreppet vid service.

Den kompakta designen underlättar dessutom installation i teknikrum, installationsskåp och andra utrymmen där platsen är begränsad.

Användningsområden för Resideo V4044F1034/U-zonventilen

Denna motoriserade 3-vägsventil är avsedd för hydronisk styrning i olika typer av installationer, bland annat:

• Bostadsinstallationer för värme.
• Zonindelade värmesystem.
• Vattenburna kylkretsar.
• Hydroniska klimatsystem.
• Mindre kommersiella installationer.
• Styrning och omkoppling av varmt eller kallt vatten mellan två kretsar.
• Installationer där ventilen behöver samordnas med en pump, panna eller annan enhet via hjälpkontakt.

Tekniska data för Resideo V4044F1034/U

• Varumärke: Resideo.
• Serie: V4044F.
• Artikelnummer: V4044F1034/U.
• Ventiltyp: omkopplingsventil för zonstyrning.
• Antal vägar: 3.
• Styrtyp: 2 lägen.
• Anslutningsstorlek: 1".
• Nominell diameter: DN25.
• Anslutningstyp: invändig BSPP-gänga.
• Kvs: 8,1.
• Cv: 9,5.
• Matning: 230 V AC.
• Frekvens: 50 Hz.
• Hjälpkontakt: ja.
• Typ av hjälpkontakt: SPST.
• Retur: fjäderretur.
• Manuell manövrering: ja.
• Maximalt drifttryck: 8,6 bar.
• Maximalt differenstryck vid stängning: 0,55 bar.
• Minsta vätsketemperatur: 5 °C.
• Maximal vätsketemperatur: 88 °C.
• Maximal omgivningstemperatur: 50 °C.
• Kroppsmaterial: mässing.
• Spindelmaterial: rostfritt stål.
• Kulans material: NBR.
• Tätningsmaterial: EPDM.
• Kompatibla medier: vatten och vatten-glykolblandningar enligt tillverkarens angivna villkor.

3-vägsventil för zonreglering

Tack vare kombinationen av DN25 1"-anslutning, Kvs 8,1, 230 V matning, fjäderretur och hjälpkontakt gör Resideo V4044F1034/U det möjligt att automatisera vattenfördelningen i värme- och kylinstallationer. Dess 3-vägskonfiguration underlättar omkoppling mellan två kretsar, medan hjälpkontakten gör det möjligt att integrera den med andra komponenter i klimatsystemet.

För att säkerställa korrekt funktion måste flödesriktning, monteringslägen, tryck- och temperaturgränser samt Resideos elektriska kopplingsanvisningar följas.
