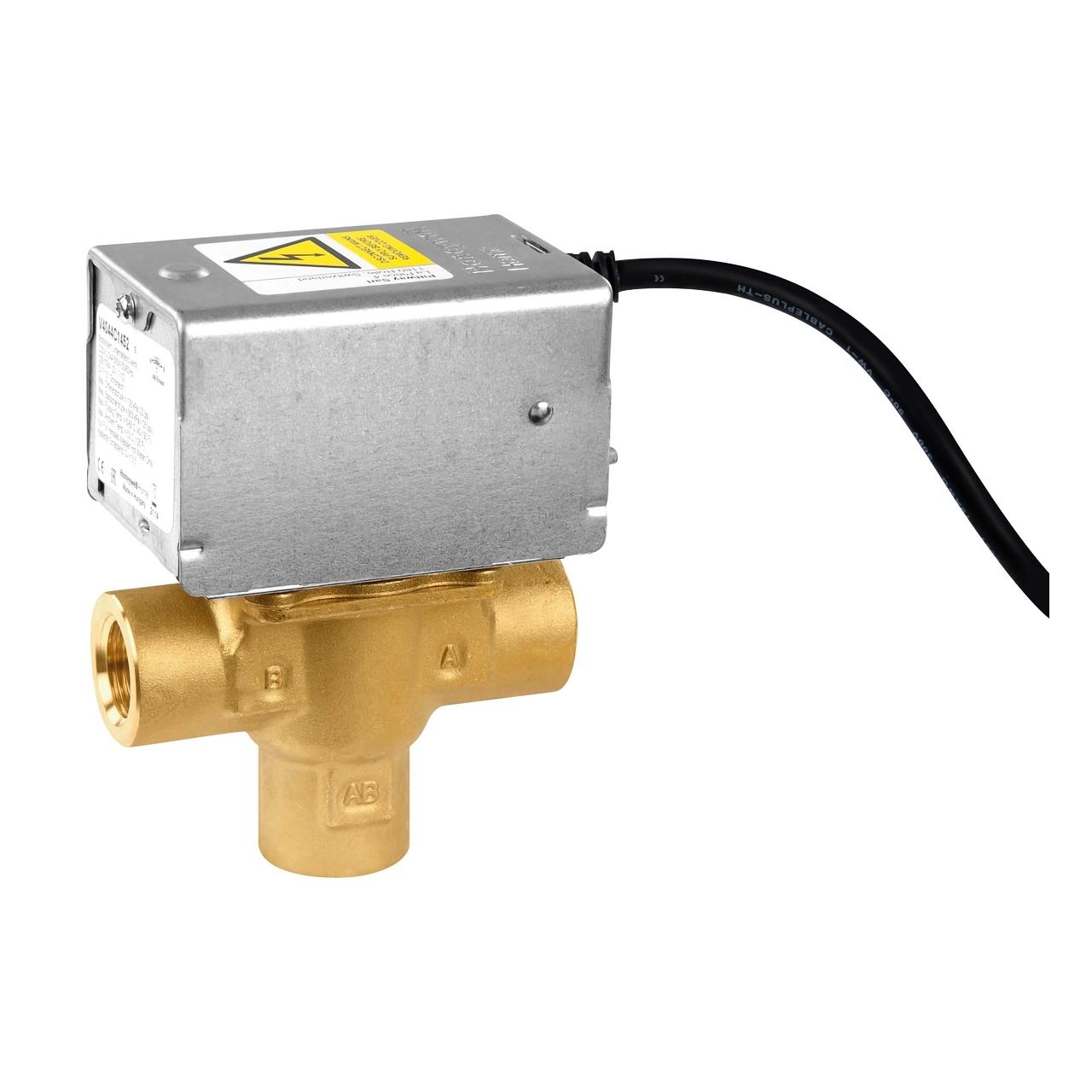

3-vägs motoriserad zonventil 3/4"

Resideo V4044F1000/U motoriserad zonventil är en 3-vägs omkopplingsventil med 3/4" BSPP invändiga gängade anslutningar, utformad för att automatiskt styra och omdirigera flödet av varmt eller kallt vatten i värme- och kylinstallationer. Den har en elektrisk ställdon på 230 V, fjäderretur och SPDT-hjälpkontakt, vilket gör den särskilt lämplig för bostadssystem och mindre kommersiella anläggningar som behöver styra vattenflödet mellan två kretsar.

Denna version av V4044F-serien erbjuder ett Kvs-värde på 6,0, ett maximalt arbetstryck på 8,6 bar och ett maximalt differenstryck vid stängning på 0,69 bar. Den kompakta konstruktionen, mässingshuset och möjligheten att byta det motoriserade huvudet utan att demontera ventilhuset underlättar både installation och efterföljande underhåll.

Huvudegenskaper för Resideo V4044F1000/U

• Varumärke: Resideo.
• Serie: V4044F.
• Artikelnummer: V4044F1000/U.
• Typ: motoriserad omkopplingsventil för zonstyrning.
• Antal vägar: 3.
• Funktion: till/från, 2 lägen.
• Anslutning: 3/4" BSPP invändig gänga.
• Nominell diameter: DN20.
• Kvs: 6,0.
• Matning: 230 V AC.
• Frekvens: 50 Hz.
• Retur: fjäderretur.
• Hjälpkontakt: SPDT.
• Maximalt arbetstryck: 8,6 bar.
• Maximalt differenstryck vid stängning: 0,69 bar.
• Vätsketemperatur: 5 till 88 °C.
• Nominal manövertid: cirka 30 sekunder.
• Effektförbrukning: 9,6 VA.
• Strömstyrka: cirka 0,04 A.
• Kabellängd: 1 m.
• Manuell manövrering: ja.
• Ventilhusmaterial: mässing.

3-vägs omkopplingsventil för hydroniska installationer

Resideo V4044F1000/U är konstruerad för att utföra omkopplingsstyrning av flödet mellan vägarna AB-A och AB-B. Till skillnad från en blandningsventil är dess huvuduppgift att leda vatten från en gemensam väg till en av de två tillgängliga kretsarna beroende på installationens behov.

Denna konfiguration gör den lämplig för värme- eller kylsystem där flödet automatiskt behöver växlas mellan två kretsar. Den kan till exempel användas för att styra olika zoner, hydroniska kretsar eller terminalenheter i system som är kompatibla med dess trevägskonfiguration.

Elektriskt ställdon på 230 V med fjäderretur

Det integrerade ställdonet drivs med 230 V AC vid 50 Hz. Den motoriserade mekanismen för ventilen till önskat läge när den får spänning och använder en fjäderretur för att återgå till viloläget när den elektriska signalen upphör.

Denna funktionsprincip gör det möjligt att integrera ventilen med termostater, aquastater och andra kompatibla till/från-regleringar. Resideo anger en ungefärlig förbrukning på 9,6 VA och en ström på cirka 0,04 A för denna modell.

Integrerad SPDT-hjälpkontakt

Den största skillnaden mellan V4044F-serien och vissa V4044C-versioner är att den har en SPDT-mikrobrytare som hjälpkontakt. Denna kontakt gör det möjligt att använda ventilens läge som signal för att styra andra komponenter i anläggningen.

Den kan till exempel användas för att samordna drift av en pump, panna eller annan utrustning när ventilen har utfört den önskade manövern. Resideo anger en kontaktkapacitet på 2,2 A vid 220–240 V AC och 50 Hz.

3/4" invändiga gängade anslutningar

Artikelnumret V4044F1000/U använder 3/4" BSPP invändiga anslutningar, motsvarande nominell diameter DN20. Detta format underlättar montering med vanliga gängade anslutningar i värme- och klimatanläggningar.

Modellen har ett Kvs-värde på 6,0, vilket definierar dess hydrauliska kapacitet och bör beaktas vid dimensionering av installationen tillsammans med erforderligt flöde och tillgängligt differenstryck.

Arbetstryck och hydraulisk kapacitet

Ventilen klarar ett maximalt statiskt tryck på 8,6 bar. För denna 3/4"-variant anger Resideo ett maximalt differenstryck vid stängning på 0,69 bar.

Dessa värden måste respekteras vid projektering och driftsättning av kretsen för att säkerställa att ställdonet korrekt kan växla mellan båda vägarna och bibehålla en korrekt funktion under hela livslängden.

För varmt och kallt vatten

V4044F1000/U är avsedd för hydronisk styrning av varmt eller kallt vatten i värme- och kylsystem. Vätsketemperaturområdet ligger mellan 5 och 88 °C.

Resideo anger även användning med vatten eller vatten/glykolblandningar som är kompatibla med kraven för denna typ av kretsar. Vattenkvalitet och vätskekoncentration ska hållas inom de villkor som anges av tillverkaren.

Manövrering på cirka 30 sekunder

Ventilen använder ett tvålägesmanövrerat system och utför flödesomkopplingen på en nominell tid av cirka 30 sekunder. Denna gradvisa funktion möjliggör en kontrollerad övergång mellan de två hydroniska vägarna.

Mekanismen är konstruerad för cyklisk drift och reagerar på styrsystemets kommandon när behovet av värme eller kyla ändras.

Integrerad manuell manövrering

Ventilen har en manuell manöverarm som gör det möjligt att manövrera mekanismen när ingen elektrisk matning finns. Denna funktion är särskilt användbar vid fyllning, tömning, idrifttagning eller kontroll av anläggningen.

När matningen återställs återgår mekanismen till den automatiska drift som ställdonet och styrsystemet avsett.

Mässingshus och slitstarka material

Ventilhuset på Resideo V4044F1000/U är tillverkat av mässing. Sätet är också av mässing, medan spindeln är av rostfritt stål. Stängningselementet är tillverkat av NBR och tätningarna använder EPDM.

Ställdonets kåpa och bas är tillverkade av galvaniserat stål, vilket ger mekaniskt skydd åt den elektriska enheten och manövermekanismen.

Förenklat underhåll av ställdonet

Konstruktionen i V4044-serien gör det möjligt att ta bort eller byta ut det kompletta motorhuvudet utan att demontera ventilhusets hydrauliska anslutningar eller tömma systemet. Själva motorn kan också bytas utan att ventilhuset tas bort.

Denna egenskap förenklar underhållsarbetet när ingreppet endast gäller ställdonet och minskar arbetet på installationens rörsystem.

Kompakt installation

Resideo har utformat V4044-serien med en kompakt konstruktion som är avsedd att underlätta integration i bostadsinstallationer och mindre kommersiella system. Modellen levereras med en 1 meter lång anslutningskabel, vilket gör det möjligt att ansluta den till reglerkretsen.

Vid montering måste vägläget, flödesriktningen som anges av tillverkaren och de tillåtna installationspositionerna respekteras. Ställdonet ska också skyddas mot miljöförhållanden som inte är förenliga med dess specifikationer.

Användningsområden för Resideo V4044F1000/U

• Bostadsuppvärmningsinstallationer.
• Mindre kommersiella installationer.
• Hydroniska kylsystem.
• Styrning av varmt och kallt vatten.
• Zonindelade värmesystem.
• Automatisk omkoppling av flöde mellan två kretsar.
• System med radiatorer eller hydroniska värmeavgivare.
• Kompatibla fan coil-applikationer.
• Installationer som kräver en hjälpkontakt för att samordna andra enheter.

Tekniska data för Resideo V4044F1000/U

• Tillverkare: Resideo.
• Serie: V4044F.
• Artikelnummer: V4044F1000/U.
• Användning: hydronisk styrning.
• Typ: motoriserad omkopplingsventil för zonstyrning.
• Antal vägar: 3.
• Styrning: 2 lägen, till/från.
• Flödeskonfiguration: AB-A / AB-B.
• Anslutning: invändig BSPP.
• Storlek: 3/4".
• Nominell diameter: DN20.
• Kvs: 6,0.
• Cv: 7,0.
• Matning: 230 V AC.
• Frekvens: 50 Hz.
• Effektförbrukning: 9,6 VA.
• Strömstyrka: 0,04 A.
• Retur: fjäderretur.
• Hjälpkontakt: SPDT.
• Hjälpkontaktens kapacitet: 2,2 A vid 220–240 V AC, 50 Hz.
• Maximalt statiskt tryck: 8,6 bar.
• Maximalt differenstryck vid stängning: 0,69 bar.
• Vätsketemperatur: 5–88 °C.
• Maximal omgivningstemperatur: 52 °C.
• Relativ luftfuktighet vid drift: 5–95 %, icke-kondenserande.
• Nominal manövertid: 30 sekunder.
• Kabellängd: 1 m.
• Ventilhusmaterial: mässing.
• Sätesmaterial: mässing.
• Spindelmaterial: rostfritt stål.
• Stängningselement: NBR.
• Tätningar: EPDM.
• Ställdonets kåpa och bas: galvaniserat stål.
• Manuell öppning: ja.

Automatisk flödesstyrning mellan två kretsar

Resideo V4044F1000/U motoriserad 3-vägsventil med 3/4" kombinerar i en och samma enhet en omkopplingsventil, ett elektriskt ställdon på 230 V, fjäderretur och en SPDT-hjälpkontakt. Dess Kvs på 6,0 och invändiga gängade anslutningar gör den enkel att integrera i värme- och kylsystem som automatiskt behöver växla flödet mellan två grenar.

Möjligheten till manuell manövrering och att byta det motoriserade huvudet utan att demontera ventilhuset underlättar driftsättning och underhåll. För att säkerställa korrekt funktion måste de tryck-, temperatur-, elanslutnings- och monteringsvillkor som anges av Resideo följas.
