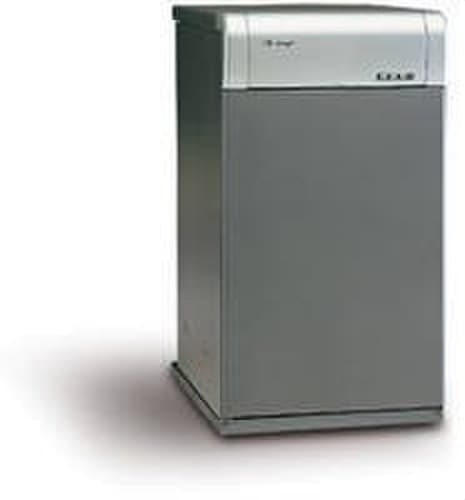

Oljepanna Domusa SIRENA MIX DUO HFD 30

Domusa SIRENA MIX DUO HFD 30 oljepanna, referens TSIRM00F12, är en kombipanna med låg temperatur som är utformad för att ge uppvärmning och omedelbar varmvattenproduktion (VV). Dess gjutjärnskropp, kompletta hydrauliska utrustning och dubbla pumpsystem gör den till en särskilt lämplig lösning för bostadsinstallationer som vill kombinera uppvärmning och varmvattenproduktion i en enda enhet.

Denna modell erbjuder en effekt på 28,1 kW och en nominell värmeeffekt på 29 kW. Produktionen av tappvarmvatten uppgår till 13,4 liter/min med en temperaturhöjning på 30 °C, vilket ger en omedelbar försörjning utan behov av en separat varmvattenberedare.

Huvudegenskaper för Domusa SIRENA MIX DUO HFD 30

• Kombipanna för olja: ger uppvärmning och omedelbar varmvattenproduktion.
• Effekt: 28,1 kW.
• Nominell värmeeffekt: 29 kW.
• VV-produktion: upp till 13,4 liter/min med ΔT på 30 °C.
• Pannkropp i gjutjärn, utformad för att ge robusthet och motståndskraft mot de förhållanden som uppstår vid förbränning av eldningsolja.
• Lågtemperaturpanna med våt förbränningskammare och tre rökgaspassager.
• Hydrauliskt system med dubbla pumpar, med värmepump och pump för primärkretsen för VV.
• Energiklass B både för uppvärmning och varmvattenproduktion.
• VV-lastprofil XL.
• Ljudnivå på 53 dB enligt tillverkarens energimärkning.
• Modell anpassad till ErP-krav och låga NOx-utsläpp.
• Elektrisk/analog styrning i denna referens, utan elektronisk styrning.

Uppvärmning och omedelbar VV i en enda enhet

SIRENA MIX DUO HFD 30 ingår i Domusas serie av kombipannor som är utvecklade för att samtidigt täcka behovet av uppvärmning och tappvarmvatten. Det omedelbara produktionssystemet gör det möjligt att generera VV när det finns efterfrågan, vilket eliminerar behovet av att installera en separat ackumulatortank för denna funktion.

För produktion av tappvarmvatten är den utrustad med en värmeväxlare och en specifik pump för primärkretsen för VV. Tillsammans med flödesbrytaren och flödesbegränsaren gör dessa komponenter det möjligt att hantera varmvattenbehovet integrerat i själva pannan.

Gjutjärnskropp och hög värmeutnyttjandegrad

En av de karakteristiska delarna i SIRENA HFD-serien är dess pannkropp tillverkad av gjutjärn. Domusa använder en konstruktion med stor värmeöverföringsyta och en rökgasväg med tre rökgaspassager, avsedd att främja värmeöverföringen till värmekretsen.

Gjutjärnskonstruktionen ger dessutom hög motståndskraft mot korrosion som uppstår vid förbränning av eldningsolja, vilket bidrar till att förlänga enhetens livslängd när installation och regelbundet underhåll utförs korrekt.

System med dubbla pumpar

Domusa SIRENA MIX DUO HFD-pannan har ett hydrauliskt system med dubbla pumpar. Den ena är avsedd för värmekretsen och den andra för primärkretsen för VV-produktion. Denna konfiguration separerar båda funktionerna och ingår i den design som Domusa använder för att erbjuda tillförlitlig drift och underlätta underhållet av hela systemet.

Ingår som standard

SIRENA MIX DUO HFD 30 integrerar som standard en stor del av de komponenter som behövs för anslutning till en värme- och VV-installation, vilket förenklar installatörens arbete. Bland utrustningen finns:

• Eldningsoljebrännare.
• Cirkulationspump för värme.
• Pump för primärkretsen för VV.
• Värmeväxlare för VV-produktion.
• Expansionskärl för värme.
• Säkerhetsventil.
• Backventiler.
• Automatisk avluftare.
• Påfyllningsventil.
• Tömningsventil.
• Flödesbrytare.
• Flödesvakt.
• Flödesbegränsare för VV.
• Bränslefilter och anslutningsslangar för brännaren.

Tyst drift

Domusa utformar SIRENA HFD-serien som en familj av ljudisolerade oljepannor. Isoleringen som appliceras på pannkroppen och höljet hjälper till att minska ljudet som genereras under drift. Den officiella energimärkningen för SIRENA MIX DUO HFD 30 anger en ljudeffekt på 53 dB.

Enkel installation

Den fabriksintegrerade lösningen med många hydrauliska komponenter underlättar installationen och minskar antalet externa delar som behöver läggas till i systemet. HFD 30-modellen använder anslutningar med 3/4" utvändig gänga för fram- och returledning i värmesystemet samt anslutningar med 1/2" utvändig gänga för kallvatteninlopp och VV-utlopp.

Domusa anger dessutom att den specifika brännardesignen i SIRENA HFD 30 möjliggör avledning via ett 80 mm rökgassystem utan isolering, även med vissa horisontella sträckor, alltid i enlighet med tillverkarens anvisningar och gällande installationsregler.

Tekniska data för Domusa SIRENA MIX DUO HFD 30

• Varumärke: Domusa Teknik.
• Serie: SIRENA HFD.
• Modell: SIRENA MIX DUO HFD 30.
• Referens: TSIRM00F12.
• Bränsle: eldningsolja.
• Typ: lågtemperaturpanna.
• Funktion: uppvärmning och omedelbar VV.
• Pannkroppens material: gjutjärn.
• Nominell värmeeffekt: 29 kW.
• Effekt: 28,1 kW.
• Effekt vid 30 %: 8,9 kW.
• Säsongsverkningsgrad för uppvärmning: 86 %.
• Energiklass för uppvärmning: B.
• Energiklass för VV: B.
• VV-lastprofil: XL.
• VV-produktion: 13,4 liter/min vid ΔT 30 °C.
• Maximal VV-temperatur: 60 °C.
• Temperaturreglering för uppvärmning: 60-85 °C.
• Maximal säkerhetstemperatur: 110 °C.
• Maximalt tryck i värmekretsen: 3 bar.
• Expansionskärlets volym: 8 liter.
• Brännarreglering: ON/OFF.
• Elmatning: 220-230 V, 50 Hz.
• Effektförbrukning: 200 W.
• Ljudnivå: 53 dB.
• Värmeanslutningar: 3/4" utvändig gänga.
• VV-anslutningar: 1/2" utvändig gänga.
• Ungefärliga mått: 840 x 456 x 650 mm (höjd x bredd x djup).
• Bruttovikt: 122 kg.

En kombinerad oljepanna för uppvärmning och varmvatten

Tack vare sina 28,1 kW i effekt gör Domusa SIRENA MIX DUO HFD 30 det möjligt att samla uppvärmning och omedelbar produktion av tappvarmvatten i en enda enhet. Dess gjutjärnskropp, dubbla pumpsystem och kompletta hydrauliska utrustning gör den till ett alternativ som är tänkt både för utbyte av äldre oljepannor och för nya installationer där en lågtemperaturpanna med integrerad VV krävs.

Som regleringsalternativ stöder serien tillbehör som tidsprogrammerare och kompatibla rumskontrollösningar som anges av Domusa. Val av tillbehör, hydraulisk installation, avledning av förbränningsprodukter och idrifttagning ska utföras enligt tillverkarens tekniska dokumentation och av kvalificerad personal.
