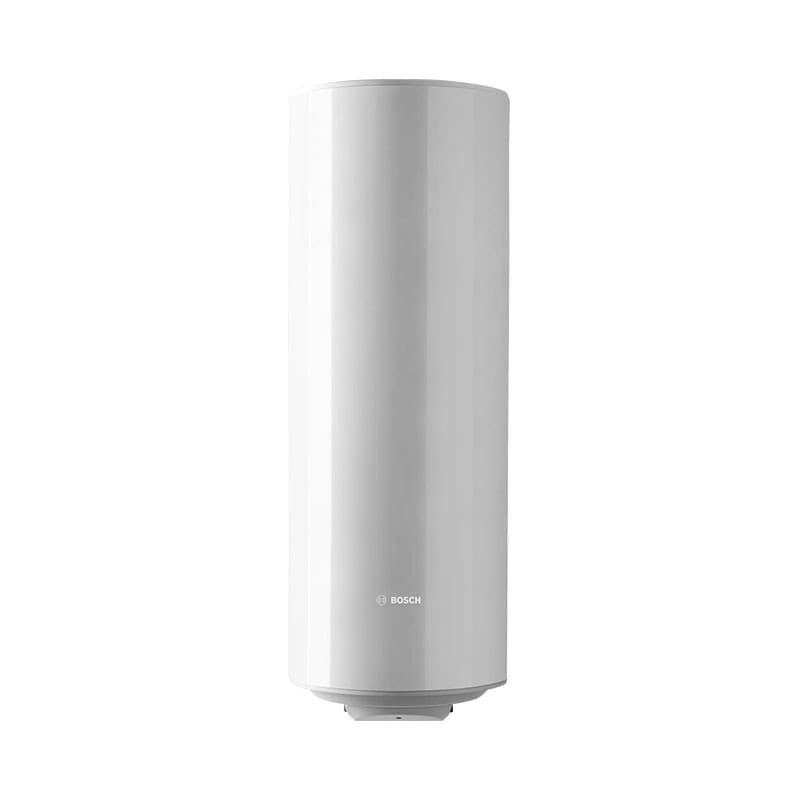

Vertikal elektrisk varmvattenberedare Bosch Tronic TR2000TF 500 liter

Den elektriska varmvattenberedaren Bosch Tronic TR2000TF 500 B, referens 7736506216, är en elektrisk ackumulatortank med stor kapacitet, utformad för installationer med ett högt behov av tappvarmvatten. Den har 500 liter användbar volym, ett elektriskt värmeelement på 6.000 W och trefasmatning på 400 V, vilket kombinerar stor lagringskapacitet med en tank i emaljerat stål, skydd med magnesiumanod och högpresterande värmeisolering.

Designen är avsedd för vertikal golvinstallation, till skillnad från modeller med lägre kapacitet i samma familj som kan monteras på vägg. Tronic TR2000TF 500 B har manuell temperaturreglering, hydrauliska anslutningar G 1", säkerhetsventil och medföljande galvaniska isolatorer, vilket gör den till en särskilt lämplig lösning när stora mängder lagrat tappvarmvatten behövs.

Elektrisk varmvattenberedare med stor kapacitet och 500 liters tank

Bosch Tronic TR2000TF 500 B tillhör Tronic-serien som är avsedd för installationer med stora behov av varmvattenförbrukning.

Tanken erbjuder en användbar lagringsvolym på 500 liter, vilket ger en betydande reserv av tappvarmvatten och kan täcka höga förbrukningar eller flera tappställen beroende på installationens dimensionering.

Den officiella energimärkningen anger dessutom en volym av blandat vatten vid 40 °C (V40) på 761 liter, ett värde som erhålls under de standardiserade provningsförhållanden som fastställts för energimärkning.

Elektrisk effekt på 6 kW

Varmvattenberedaren är utrustad med ett elektriskt värmeelement på 6.000 W för att värma det lagrade vattnet.

Denna höga effekt är dimensionerad för en 500-liters tank och ger en deklarerad uppvärmningstid på cirka 4 timmar och 50 minuter för en temperaturökning på 50 °C.

Den faktiska tiden som krävs för att värma vattnet beror på starttemperatur, inställd temperatur, omgivningsförhållanden och samtidig förbrukning under uppvärmningsprocessen.

Trefasmatning på 400 V

Referens 7736506216 kräver en trefas elektrisk matning på 400 V och 50 Hz.

Boschs tekniska dokumentation anger en nominell ström på cirka 8,7 A per fas och en referensledararea för matningskabeln på 2,5 mm².

På grund av effekten och trefasmatningen måste den elektriska anslutningen utföras av en behörig fackman och skydd, ledarareor samt frånskiljningsanordningar dimensioneras enligt tillverkarens manual och gällande elstandarder.

Invändig tank i emaljerat stål

Ackumulatortanken är tillverkad med en tank i emaljerat stål enligt Boschs specifikationer för lagring av dricksvatten.

Emaljeringen skyddar den invändiga metallytan som är i kontakt med vattnet och ingår i varmvattenberedarens korrosionsskyddssystem.

Magnesiumanod för korrosionsskydd

Tronic TR2000TF 500 B har en magnesiumanod som kompletterar skyddet av den emaljerade tanken mot korrosion.

Anoden är en förbrukningsdel och ska kontrolleras regelbundet vid underhåll av varmvattenberedaren. Dess skick och bytesintervall beror bland annat på vattnets kvalitet och sammansättning i installationen.

Högpresterande värmeisolering

Varmvattenberedaren använder värmeisolering av CFC-fri polyuretan för att minska värmeförlusterna från det lagrade vattnet.

Den tekniska dokumentationen anger en isoleringstjocklek på cirka 49 mm och värmeförluster genom manteln på 2,72 kWh per 24 timmar.

En god isolering hjälper till att bevara vattentemperaturen längre och minskar den energi som behövs för att kompensera värmeförluster när ingen förbrukning sker.

Justerbar temperatur mellan 10 och 85 °C

Bosch Tronic TR2000TF 500 B har manuell reglering av vattentemperaturen.

Det angivna inställningsområdet i manualen är cirka 10 till 85 °C. Enheten levereras från fabrik med reglaget inställt på 65 °C.

Vredet sitter i den nedre delen av enheten och gör det möjligt att höja eller sänka temperaturen efter användningsbehov.

Skydd mot övertemperatur

Utöver reglertermostaten har enheten en säkerhetstermostat som skyddar varmvattenberedaren om en onormalt hög temperatur uppnås.

Korrekt installation av de elektriska och hydrauliska säkerhetsanordningarna är avgörande för att säkerställa korrekt funktion.

Maximalt vattentryck på 10 bar

Ackumulatortanken är konstruerad för att tåla ett maximalt tillåtet tryck i tappvattensystemet på 10 bar.

Installationen måste ha de säkerhets- och tryckkontrollelement som Bosch anger, särskilt när nättrycket kan nå höga värden.

Säkerhetsventil ingår

Leveransen inkluderar en säkerhetsventil på 8 bar, avsedd att skydda ackumulatortanken mot alltför höga tryckökningar under uppvärmning.

Under normal drift kan en liten vattenavtappning ske genom ventilen till följd av vattnets termiska expansion. Avloppsledningen ska installeras strikt enligt tillverkarens anvisningar.

Galvaniska isolatorer ingår

Bosch levererar även två galvaniska isolatorer för de hydrauliska anslutningarna.

Dessa komponenter hjälper till att begränsa elektrokemiska fenomen mellan olika material i installationen och ska monteras enligt anvisningarna i manualen.

Hydrauliska anslutningar G 1"

Inloppet för kallvatten och utloppet för tappvarmvatten använder gängade anslutningar G 1".

• Inlopp kallvatten: G 1".
• Utlopp tappvarmvatten: G 1".
• Maximalt tillåtet tryck: 10 bar.
• Medföljande säkerhetsventil: 8 bar.

Vertikal golvinstallation

500-litersmodellen är särskilt avsedd för en stående golvinstallation.

På grund av sina mått och sin vikt ska den placeras på ett stabilt, plant underlag som permanent kan bära belastningen från en helt fylld varmvattenberedare.

Bosch anger en tomvikt på cirka 160 kg och en uppskattad vikt på 660 kg när tanken är fylld.

Mått för Bosch Tronic TR2000TF 500 B

Den officiella dokumentationen anger ungefärliga yttermått på 1.838 mm höjd, 750 mm bredd och 880 mm djup.

Måttskissen i manualen visar en cylindrisk kropp med en diameter på cirka 756 mm och ett maximalt yttermått på ungefär 879 mm på grund av delar som sticker ut från ackumulatortanken.

Dessa mått måste beaktas vid planering av åtkomst till lokalen, transport till den slutliga platsen och det utrymme som krävs för senare underhåll.

Energiklass C och belastningsprofil XL

Enligt den gällande officiella energimärkningen har TR2000TF 500 B en belastningsprofil XL och en energieffektivitetsklass C.

De deklarerade ErP-data är:

• Belastningsprofil: XL.
• Energiklass: C.
• Energieffektivitet för vattenuppvärmning: cirka 38 %.
• Årlig elförbrukning: 4.393 kWh/år.
• Daglig energiförbrukning: 20,129 kWh.
• Inomhus ljudnivå: 15 dB.
• Användbar volym: 500 liter.
• Blandat vatten vid 40 °C, V40: 761 liter.
• Fabrikstemperatur för provning: 65 °C.

Elektriskt skydd IPX4

Varmvattenberedaren har skyddsklass IPX4 och tillhör elskyddsklass I.

Enheten måste obligatoriskt jordas och den elektriska installationen ska omfatta de skydd och frånskiljningsanordningar som krävs av tillverkaren och gällande föreskrifter.

Utformad för tappvarmvatten

Bosch Tronic TR2000TF 500 B är särskilt utformad för att värma och lagra dricksvatten avsett för tappvarmvatten.

Den ska installeras i ett trycksatt sanitetsystem och enligt tillverkarens anvisningar för montering, driftsättning och underhåll.

Underhåll av den elektriska varmvattenberedaren

För att hålla utrustningen i gott skick föreskriver Bosch regelbundna inspektioner, rengöring och underhåll.

Bland de komponenter som kräver särskild uppmärksamhet finns magnesiumanoden, säkerhetsventilen, tankens insida, värmeelementet samt regler- och termiska skyddskomponenter.

Nödvändig frekvens kan variera beroende på vattenkvalitet, hårdhet, normal användningstemperatur och driftförhållanden.

Tekniska egenskaper för Bosch Tronic TR2000TF 500 B

• Varumärke: Bosch / Junkers.
• Serie: Tronic 2000 T.
• Modell: TR2000TF 500 B.
• Referens: 7736506216.
• Typ: elektrisk ackumulatortank.
• Användning: produktion och lagring av tappvarmvatten.
• Installation: vertikal golvinstallation.
• Användbar kapacitet: 500 liter.
• Nominell effekt: 6.000 W.
• Matning: 400 V trefas.
• Frekvens: 50 Hz.
• Ström: cirka 8,7 A per fas.
• Angiven kabelarea i manual: 2,5 mm².
• Uppvärmningstid ΔT 50 °C: 4 h 50 min.
• Reglerområde: 10-85 °C.
• Fabriksinställning: 65 °C.
• Maximalt tillåtet tryck: 10 bar.
• Vattenanslutningar: G 1".
• Tank: emaljerat stål.
• Korrosionsskydd: magnesiumanod.
• Isolering: CFC-fri polyuretan.
• Isoleringstjocklek: cirka 49 mm.
• Värmeförluster: 2,72 kWh/24 h.
• Säkerhetsventil: 8 bar, ingår.
• Galvaniska isolatorer: 2 st ingår.
• Elskyddsklass: I.
• Skyddsklass: IPX4.
• Belastningsprofil: XL.
• Energiklass: C.
• Energieffektivitet för vattenuppvärmning: 38 %.
• Årlig förbrukning: 4.393 kWh.
• Ljudnivå: 15 dB.
• V40, blandat vatten vid 40 °C: 761 liter.
• Ungefärliga yttermått: 1.838 x 750 x 880 mm.
• Kroppens diameter enligt ritning: cirka 756 mm.
• Tomvikt: 160 kg.
• Fylld vikt: cirka 660 kg.
• EAN: 4062321536183.

Stor tappvarmvattenreserv för installationer med hög förbrukning

Bosch Tronic TR2000TF 500 B utmärker sig med sina 500 liter användbar lagringsvolym och sin elektriska effekt på 6 kW, vilket ger en lösning särskilt anpassad för installationer som behöver en stor reserv av tappvarmvatten.

Den emaljerade tanken, magnesiumanoden, värmeisoleringen, säkerhetsventilen, G 1"-anslutningarna och temperaturregleringen mellan 10 och 85 °C samlar de nödvändiga egenskaperna för en högkapacitetsinstallation för tappvarmvatten, medan golvutförandet eliminerar behovet av väggfäste för att bära den betydande vikten hos ackumulatortanken.
