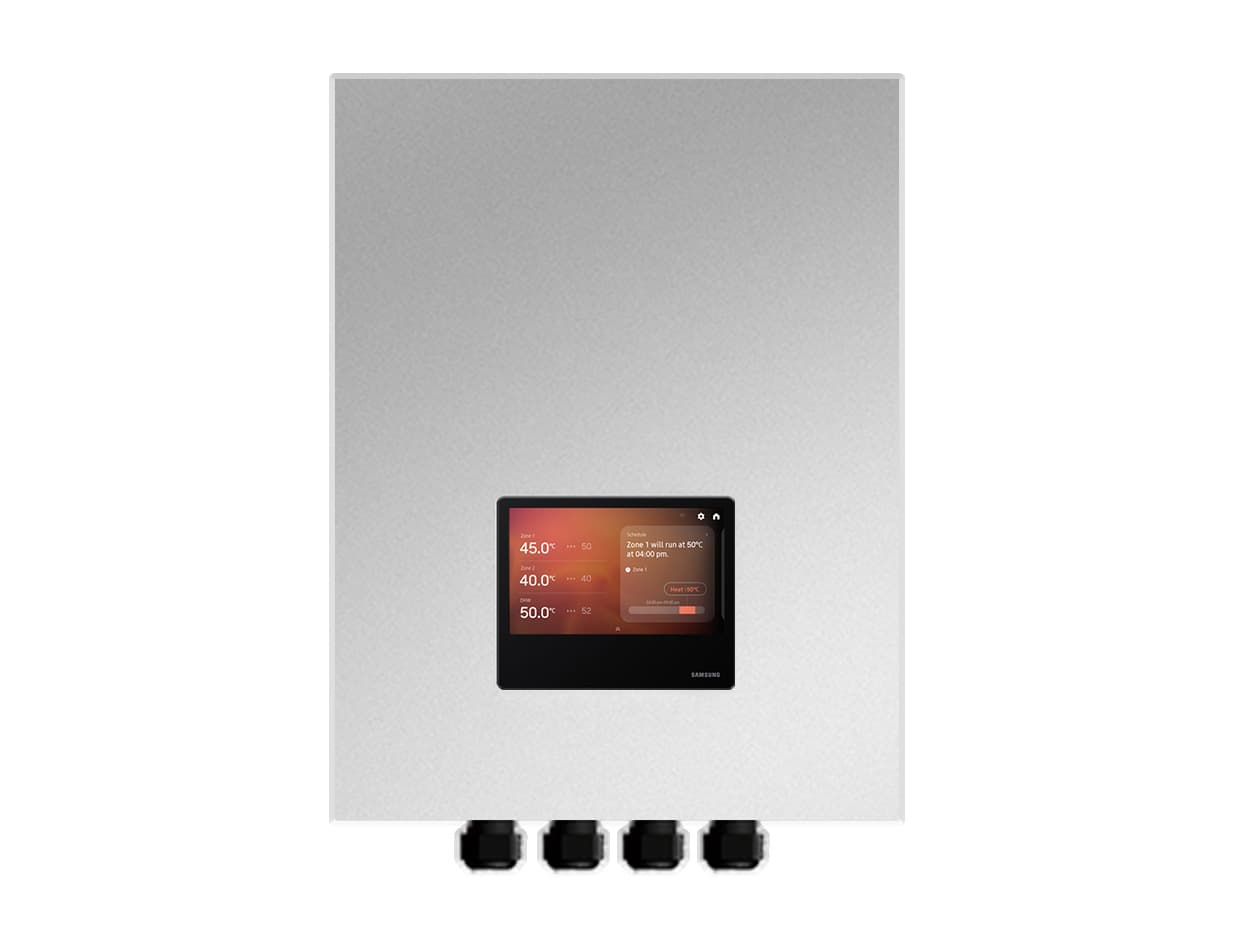

Kaskadregulator Samsung MCM-D3E0N

Den kaskadstyrningen Samsung MCM-D3E0N är utformad för att hantera installationer som består av flera luft-vattenvärmepumpar Samsung EHS Mono från ett enda styrsystem. Den gör det möjligt att ansluta mellan 2 och 8 utomhusenheter och uppnå en total effekt på upp till 128 kW, vilket ger en lösning som är särskilt lämplig för flerfamiljshus, kommersiella byggnader, gemensamma anläggningar och projekt med höga krav på värme, kyla och tappvarmvatten.

Styrenheten fördelar automatiskt värmebehovet mellan de anslutna värmepumparna och aktiverar endast det antal enheter som behövs vid varje tillfälle. Den har dessutom en 7-tums AI Home pekskärm, WiFi-anslutning, integration med Samsung SmartThings, energimätning och styrning av upp till två värmezoner.

Kaskadstyrning av upp till 8 Samsung EHS-värmepumpar

Den huvudsakliga funktionen hos Samsung MCM-D3E0N är att samordna flera EHS Mono utomhusenheter så att de arbetar som en enda värmeanläggning.

Systemet stöder maximalt 8 värmepumpar anslutna till en styrenhet. Samsung avser installationer med enheter av samma kapacitet samt även kombinationer av olika effekter, förutsatt att de tillhör samma kompatibla produkttyp.

Med åtta enheter på 16 kW kan installationen nå en total kapacitet på upp till 128 kW, vilket gör det möjligt att använda Samsung värmepumpsteknik i projekt med betydligt högre värmebehov än en enskild bostadsinstallation.

Automatisk styrning efter värmebehov

Styrenheten analyserar kontinuerligt installationens behov av värme, kyla och tappvarmvatten och anpassar antalet värmepumpar som ska vara aktiva.

När behovet ökar kan systemet successivt koppla in fler enheter i drift. När behovet minskar reduceras antalet aktiva värmepumpar för att undvika onödig drift av utrustning.

Denna strategi gör det möjligt att arbeta med en kapacitet som är anpassad till byggnadens faktiska behov och att utnyttja en installation med flera värmepumpar mer effektivt.

Utjämning av drifttimmar

Samsung MCM-D3E0N hanterar även fördelningen av drifttimmar mellan utomhusenheterna.

För att balansera användningen kan styrenheten starta den enhet som har lägst antal drifttimmar och stoppa den som har längst användningstid.

Denna logik gör det möjligt att fördela arbetet mellan de olika värmepumparna i kaskaden i stället för att alltid låta samma enheter arbeta.

Kontinuerlig drift vid fel på en enhet

En kaskadinstallation ger dessutom högre driftsäkerhet. Om en av värmepumparna får ett fel kan systemet identifiera den berörda enheten och fortsätta arbeta med de övriga tillgängliga enheterna.

På så sätt innebär ett enskilt fel inte nödvändigtvis att hela värmeanläggningen stannar, vilket är särskilt intressant i byggnader med kontinuerligt behov av värme eller tappvarmvatten.

Värme, kyla och tappvarmvatten

Kaskadstyrningen är förberedd för att hantera olika värmebehov i en Samsung EHS-installation:

• Värme.
• Kyla.
• Produktion av tappvarmvatten (TVV).
• Styrning av två värmezoner.

Detta gör det möjligt att använda samma styrsystem i projekt som kombinerar klimatstyrning och varmvattenproduktion med flera luft-vattenvärmepumpar.

Styrning av två värmezoner

MCM-D3E0N stöder hantering av två oberoende zoner, vilket underlättar skapandet av installationer med olika hydrauliska kretsar eller temperaturbehov.

Styrenheten kan styra zonpumpar och blandningsventiler för att samordna installationens hydrauliska funktion enligt det valda systemschemat.

Denna möjlighet är särskilt användbar i system som kombinerar till exempel golvvärme med andra värmekällor eller delar av byggnaden som kräver olika driftförhållanden.

7-tums AI Home pekskärm

Styrenheten har en 7-tums AI Home pekskärm som ger ett grafiskt gränssnitt för att hantera och övervaka installationen.

Via skärmen kan man få tillgång till driftinformation, temperaturer, driftlägen, schemaläggning och olika parametrar relaterade till EHS-systemet.

Gränssnittet gör det möjligt att samla styrningen av en installation som kan bestå av flera värmepumpar och olika hydrauliska kretsar på en enda plats.

Inbyggt WiFi och Samsung SmartThings

MCM-D3E0N har WiFi-anslutning och kan integreras i ekosystemet Samsung SmartThings.

Med ett Samsung-konto och en kompatibel WiFi-anslutning kan användaren registrera installationen i SmartThings och få tillgång till uppkopplade funktioner för övervakning och styrning.

Samsung anger att styrenheten använder WiFi-nätverk på 2,4 GHz.

Energiförbrukningsövervakning

Systemet gör det möjligt att se information om installationens och de anslutna utomhusenheternas energiförbrukning.

Övervakningen underlättar analysen av kaskadsystemets drift och visar hur behovet fördelas mellan de olika värmepumparna.

Med anslutning till SmartThings kan dessutom funktioner för energivisning och energikonfiguration användas i den kompatibla installationen.

Tidsprogrammering

Styrenheten gör det möjligt att ställa in driftprogram för att anpassa systemet till byggnadens tider och värmebehov.

Det går att definiera driftperioder och börvärden för att minska onödig användning av klimatstyrningen när vissa zoner eller installationer inte behöver drift.

Borta-läge

Bland funktionerna finns borta-läge, utvecklat för att hålla värmen på en reducerad temperatur under perioder då byggnaden inte används.

Denna funktion är användbar för att upprätthålla minimala förhållanden i byggnaden utan att använda installationen med samma komfortparametrar som under normal beläggning.

Tyst läge

Systemet har även tyst läge, vilket gör det möjligt att anpassa värmepumparnas drift när det är nödvändigt att minska anläggningens ljudpåverkan.

Tillgänglighet och funktion beror på de anslutna EHS-utomhusenheterna och den konfiguration som gjorts vid idrifttagningen.

Hantering av solcellsproduktion och Smart Grid

Styrenheten har funktioner relaterade till PV Ready och Smart Grid Ready, vilket gör det möjligt att integrera värmeproduktionen i byggnadens energistyrning.

I korrekt konfigurerade installationer kan tillgänglig solenergi eller vissa externa signaler användas för att anpassa värmepumpens drift och utnyttja tillgänglig energi mer effektivt.

Styrning av pumpar, ventiler och hjälpelement

Förutom att hantera utomhusenheterna är MCM-D3E0N förberedd för att styra olika hydrauliska och hjälpkopplade komponenter i en EHS-installation.

Beroende på konfigurationen kan den styra eller ge styrsignaler för komponenter som:

• Primärpumpar.
• Sekundärpumpar.
• Zonpumpar.
• 2-vägs- och 3-vägsventiler.
• Blandningsventiler.
• Stödvärmeelement för värme.
• Stödvärmeelement för tappvarmvatten.
• Stödjande panna.
• Temperaturgivare.

Den exakta konfigurationen beror på projektets hydrauliska utformning och måste utföras enligt Samsungs angivna scheman och parametrar.

Medföljande temperaturgivare

Styrenheten levereras med givare avsedda för övervakning av olika temperaturer i den hydrauliska installationen.

Samsungs dokumentation omfattar givare för parametrar som tanktemperatur, vatten in och ut samt olika kontrollpunkter som behövs för att styra kaskadsystemet korrekt.

Kompatibilitet med Samsung EHS Mono

MCM-D3E0N är specifikt utvecklad för värmepumpssystemet Samsung EHS Mono.

Samsung avser användning med olika kompatibla familjer, bland annat:

• EHS Mono R32.
• EHS Mono HT Quiet.
• EHS Mono R290.
• EHS Mono R290 med integrerad pump.

De enheter som ansluts i samma kaskad måste tillhöra samma produkttyp. Olika inkompatibla familjer får inte blandas i samma kaskad.

Det är däremot möjligt att kombinera olika kapaciteter inom samma kompatibla familj; till exempel enheter med olika effekter inom Mono R290-serien.

Control Kit MIM-E03GN beroende på utomhusenhet

I vissa EHS Mono-konfigurationer krävs ett Samsung Control Kit MIM-E03GN kopplat till varje utomhusenhet för kommunikation och styrning av kaskaden.

Samsung anger att modellerna EHS Mono R290 med integrerad pump kan fungera i kaskadlösningen utan MIM-E03GN, medan andra kompatibla familjer kräver motsvarande styrkit.

Behovet av tillbehöret måste alltid kontrolleras enligt den exakta referensen för de värmepumpar som valts för projektet.

Enfasmatning

Styrenheten använder en matning på 220-240 V vid 50 Hz.

Elanslutning, skydd och kabeldragning måste dimensioneras och utföras enligt Samsungs installationsmanual och gällande föreskrifter.

Mått för Samsung MCM-D3E0N

Styrenheten har nettonmåtten 380 mm i bredd, 480 mm i höjd och 150 mm i djup.

Samsung anger för närvarande en nettovikt på 7,3 kg. Förpackningsmåtten är 445 x 605 x 250 mm, med en bruttovikt på cirka 11,4 kg.

Tekniska egenskaper för Samsung MCM-D3E0N

• Varumärke: Samsung.
• Referens: MCM-D3E0N.
• Typ: kaskadstyrenhet för luft-vattenvärmepump.
• Kompatibel serie: Samsung EHS Mono.
• Antal utomhusenheter: 2 till 8.
• Maximal systemkapacitet: upp till 128 kW.
• Värme: ja.
• Kyla: ja.
• Produktion av tappvarmvatten: ja.
• Styrning av två zoner: ja.
• Automatisk styrning av kaskadenheter: ja.
• Utjämning av drifttimmar: ja.
• Delvis drift vid fel på en enhet: ja, beroende på systemkonfiguration.
• Skärm: AI Home pekskärm.
• Skärmstorlek: 7 tum.
• Inbyggt WiFi: ja.
• SmartThings: kompatibel.
• WiFi-nätverk: 2,4 GHz.
• Energimätning: ja.
• Programmering: ja.
• Borta-läge: ja.
• Tyst läge: ja.
• PV Ready: ja.
• Smart Grid Ready: ja.
• Styrning av hydrauliska pumpar: ja, beroende på konfiguration.
• Styrning av ventiler: ja, beroende på konfiguration.
• Styrning av stödvärmeelement: ja.
• Styrning av stödjande panna: tillgänglig beroende på konfiguration.
• Matning: 220-240 V / 50 Hz.
• Netto mått: 380 x 480 x 150 mm.
• Nettovikt: 7,3 kg.
• Förpackningsmått: 445 x 605 x 250 mm.
• Bruttovikt: 11,4 kg.
• Färg: satingrå.

Centraliserad styrning för högpresterande EHS-installationer

Samsung MCM-D3E0N utökar möjligheterna för EHS Mono-värmepumpar bortom en enskild installation genom att samordna upp till åtta enheter som ett enda värmeproduktionssystem.

Den automatiska behovsstyrningen, utjämningen av drifttimmar, möjligheten att nå upp till 128 kW samt styrning av värme, kyla, tappvarmvatten och två zoner gör den till en lösning särskilt inriktad på gemensamma installationer och professionella projekt.

Integrationen av AI Home 7 tum, WiFi, SmartThings, energimätning samt funktioner för solcells- och Smart Grid-integration gör det dessutom möjligt att centralisera driften och energisupervisionen av en Samsung EHS-kaskadinstallation.
