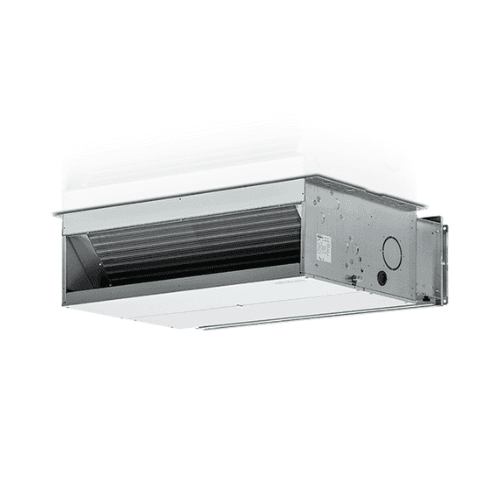

Galletti UTN 22A kanalfläktkonvektor med 2 rör, 9,4 kW kyla / 8,7 kW värme

Den kanalanslutna fancoilen Galletti UTN 22A, referens UT22A0L00000N0A, är en kanalbar hydronisk terminalenhet med högt tryck, utformad för 2-rörs klimatsystem. Den har en högeffektiv värmeväxlare, dubbelinsugande centrifugalfläktar och en elektrisk motor med 3 hastigheter, vilket gör det möjligt att anpassa luftflödet och tillgängligt tryck efter installationens behov.

Denna konstruktion gör att den kan installeras både i horisontellt och vertikalt läge, vilket underlättar integrering i undertak, teknikrum och andra dolda installationer. Modellen UTN 22A levererar upp till 2.222 m³/h luftflöde och ett nyttigt statiskt tryck på upp till 75 Pa vid de nominella punkter som för närvarande är certifierade av Galletti.

Kanalansluten fancoil Galletti UTN 22A för 2-rörssystem

Konfigurationen UT22A0L00000N0A motsvarar en enhet för 2-rörs hydroniska installationer, vilket innebär att en enda huvudbatteri används växelvis för kylning eller uppvärmning beroende på temperaturen på vattnet som tillförs från generatorn.

Denna typ av installation är vanlig med:

• Luft-vattenvärmepumpar.
• Vattenkylaggregat.
• Pannor.
• Centrala hydroniska system.
• VVS-installationer för bostäder och kommersiella lokaler.

Högpresterande version 22A

I Gallettis officiella konfigurator identifierar bokstaven A den kanalbara högpresterande versionen, vilket skiljer den från standardversionerna D i samma serie.

UTN 22A:s huvudbatteri består av 4 rader kopparrör med aluminiumflänsar fastsatta genom expansion, vilket ger en stor värmeöverföringsyta.

Motor med 3 hastigheter

Konfigurationskoden för denna referens innehåller motortyp 0, som Galletti identifierar som en elektrisk motor med 3 hastigheter.

Motorn är monterad på antivibrationsfästen, har permanent kondensator och termiskt skydd för lindningen och är direkt kopplad till fläktpaketet.

De tre hastigheterna gör det möjligt att anpassa fancoilens prestanda efter värmebehov, erforderligt luftflöde och tryckfall i kanalsystemet.

Luftflöde upp till 2.222 m³/h

För UTN 22A certifierar Galletti följande nominella luftflöden:

• Lägsta hastighet: 1.436 m³/h.
• Medelhastighet: 1.819 m³/h.
• Högsta hastighet: 2.222 m³/h.

Denna kapacitet gör enheten lämplig för kanaliserade installationer där en betydande luftvolym behöver transporteras till ett eller flera tilluftsdon.

Nyttigt statiskt tryck upp till 75 Pa

Det tillgängliga trycket varierar beroende på vald hastighet:

• Lägsta hastighet: 31 Pa.
• Medelhastighet: 50 Pa.
• Högsta hastighet: 75 Pa.

Dessa värden gör det möjligt att dimensionera kanalsystemet med hänsyn till förluster från raka sträckor, böjar, galler, don, filter och andra luftfördelningskomponenter.

Även om UTN-serien som helhet kan nå högre tryck i vissa konfigurationer, ska för UTN 22A de specifika värdena 31, 50 och 75 Pa som certifierats för dess tre nominella hastigheter användas.

Aktuell prestanda vid kylning

I Gallettis aktuella tekniska dokumentation certifieras kylprestandan för UTN 22A med vatten vid 7/12 °C och inkommande luft vid 27 °C torrtemperatur och 19 °C våttemperatur, enligt EN 1397:2021.

• Lägsta hastighet: 9,20 kW.
• Medelhastighet: 11,2 kW.
• Högsta hastighet: 13,1 kW.

Den motsvarande kännbara kylkapaciteten är:

• Lägsta: 6,76 kW.
• Medel: 8,32 kW.
• Högsta: 9,85 kW.

Den tillgängliga effekten i en verklig installation varierar beroende på vatten- och lufttemperaturer, vattenflöde och vald fläkthastighet.

Aktuell prestanda vid uppvärmning

För uppvärmning certifierar Galletti prestanda med vatten vid 45/40 °C och inkommande luft vid 20 °C:

• Lägsta hastighet: 9,73 kW.
• Medelhastighet: 11,7 kW.
• Högsta hastighet: 13,7 kW.

Dessa data gör UTN 22A särskilt intressant för drift med låg- och medeltempererade hydroniska system, inklusive korrekt dimensionerade installationer med värmepump.

Hydrauliskt flöde vid kylning

Med de nominella kylförhållanden som tillverkaren använder är erforderligt vattenflöde:

• Lägsta hastighet: 1.584 l/h.
• Medelhastighet: 1.927 l/h.
• Högsta hastighet: 2.249 l/h.

Motsvarande tryckfall i batteriet är:

• Lägsta: 12 kPa.
• Medel: 17 kPa.
• Högsta: 22 kPa.

Hydrauliskt flöde vid uppvärmning

Med vatten vid 45/40 °C och luft vid 20 °C anger Galletti:

• Vattenflöde vid lägsta hastighet: 1.676 l/h.
• Vattenflöde vid medelhastighet: 2.020 l/h.
• Vattenflöde vid högsta hastighet: 2.354 l/h.

De hydrauliska tryckfallen är:

• Lägsta: 10 kPa.
• Medel: 14 kPa.
• Högsta: 19 kPa.

Hydrauliska anslutningar på 1"

UTN 22A har hydrauliska anslutningar på 1" för huvudbatteriet.

Den specifika konfigurationen UT22A0L00000N0A har anslutningarna för huvudbatteriet på vänster sida, enligt Gallettis kodning.

Tillverkaren erbjuder olika konfigurationer i serien med vändbara anslutningar, men vid beställning av en konfigurerad referens måste den disposition som definieras av koden följas.

Utan extra batteri: 2-rörskonfiguration

Den analyserade referensen har inget andra värmeväxlingsbatteri. Detta bekräftar dess konfiguration för en 2-rörs installation.

I ett 2-rörssystem växlar hydraulkretsen mellan kallt och varmt vatten beroende på säsong eller installationens övergripande driftläge.

Utan integrerad hydraulventil

Kodningen för denna referens anger att ventilen saknas i fabriksutförandet.

Galletti erbjuder som tillbehör olika 2- och 3-vägs ventilkit, med ON/OFF- eller modulerande ställdon, som kan väljas när projektet kräver det.

Därför ska ingen hydraulisk regleringsventil anses ingå om den inte uttryckligen läggs till i beställningen.

Utan integrerad styrpanel

Konfigurationen UT22A0L00000N0A anger också att den levereras utan integrerad styrpanel.

Galletti erbjuder ett brett sortiment av tillvalsstyrningar, inklusive elektromekaniska och elektroniska lösningar med mikroprocessor, såsom TED-, LED503-, MY COMFORT- och EVO-plattformen.

Valet av styrning beror på den reglering som planeras för installationen och de hydrauliska tillbehör som används.

Utan extra givare från fabrik

Referensen innehåller inga tillvalsgivare i grundkonfigurationen.

När regleringssystemet kräver det erbjuder Galletti givare för:

• Lufttemperatur.
• Vattentemperatur.
• Fuktighet.
• Kombinationer av flera sensorer.

Utan luftfilter som standard

Bokstaven N i den fullständiga koden identifierar denna konfiguration som utan filter.

Galletti erbjuder tillval för filtrering:

• Plant G2-filter.
• Vågat G4-filter.

Om installationen kräver filtrering på insugssidan måste motsvarande modul väljas som tillbehör.

Dubbelinsugande centrifugalfläktar

UTN-serien använder dubbelinsugande centrifugalfläktar med skovlar utformade för att minska ljudemissionerna.

Aggregaten är statiskt och dynamiskt balanserade för att begränsa belastningen på motoraxeln och minska vibrationer under drift.

Fläktens elförbrukning

Den elektriska effekt som fläktpaketet förbrukar beror på vald hastighet:

• Lägsta hastighet: 370 W.
• Medelhastighet: 535 W.
• Högsta hastighet: 750 W.

Seriens nominella matning är 230 V enfas, 50 Hz.

Akustiska data

Galletti anger för UTN 22A en total ljudeffekt på:

• Lägsta hastighet: 60 dB(A).
• Medelhastighet: 67 dB(A).
• Högsta hastighet: 74 dB(A).

Ljudeffekten för insug plus utstrålning är 58 / 65 / 72 dB(A), medan motsvarande för luftutblås är 57 / 64 / 71 dB(A).

De verkliga nivåerna som upplevs i rummet beror på kanalernas utformning, ljudisolering, galler, undertak och byggnadens konstruktiva förutsättningar.

Horisontell eller vertikal installation

En av de främsta fördelarna med UTN-serien är dess monteringsflexibilitet. Enheten kan installeras både i horisontellt och vertikalt läge.

Systemet för uppsamling och avledning av kondensvatten är utformat för att möjliggöra båda konfigurationerna, vilket underlättar anpassning till undertak, teknikväggar och andra dolda utrymmen.

Konfigurerbart luftintag

Insugsläget kan ändras under installationen, vilket gör det möjligt att anpassa luftreturen till den tillgängliga layouten på plats.

Denna egenskap ger större flexibilitet när fancoilen ska integreras i trånga utrymmen eller i fördefinierade kanalsystem.

Förberedd för tillförsel av uteluft

Konstruktionen har en förstansad cirkulär öppning Ø100 mm avsedd för tillförsel av uteluft.

Detta gör det möjligt att integrera tilluft av friskluft i systemet när ventilations- och klimatsystemets utformning kräver det.

Kompatibel med cirkulära eller rektangulära kanaler

UTN-serien kan anslutas med tillbehör till:

• Rektangulära kanaler.
• Flexibla cirkulära kanaler Ø200 mm.

Galletti erbjuder anslutningspaneler och specifika tillbehör för att underlätta övergången mellan enheten och olika luftdistributionssystem.

Isolerad struktur i galvaniserat stål

Bärstrukturen är tillverkad av galvaniserad stålplåt och invändigt isolerad med material med slutna celler.

Denna isolering har en dubbel funktion:

• Minska ljudöverföringen.
• Begränsa kondensbildning på den yttre ytan.

Strukturen har dessutom paneler som underlättar inspektion och underhåll av enheten.

Koppar- och aluminiumbatteri

Värmeväxlaren är uppbyggd med kopparrör och aluminiumflänsar sammanfogade genom mekanisk expansion.

Denna konstruktion ger en stor värmeöverföringsyta mellan vattnet i hydronkretsen och luften som blåses av fläktarna.

Mått för UTN 22A

Modellen 22A tillhör dimensionsgruppen UTN 22-40 och har ungefär:

• Total bredd A: 1.174 mm.
• Maxdjup: 718 mm.
• Höjd: 353 mm.
• Mått B: 1.127 mm.
• Mått C: 1.096 mm.
• Mått D: 1.066 mm.
• Vikt: 67 kg.

Enheten kräver dessutom tillräckligt fria utrymmen för anslutningar, underhåll och luftcirkulation enligt tillverkarens måttritning.

Kondensavlopp

Enheten har anslutningar för kondensavledning både vid horisontell och vertikal installation.

För dimensionsgruppen UTN 22A anger tillverkaren ett mått på 17 mm kopplat till kondensavloppspunkterna.

Brett sortiment av Galletti-tillbehör

UTN-serien kan kompletteras med många tillbehör för att anpassa fancoilen till projektets behov:

• Insugsmoduler med G2- eller G4-filter.
• Insugs- och utblåsgaller.
• Paneler för anslutning till rektangulära kanaler.
• Paneler för flexibla rör Ø200 mm.
• 90°-kopplingar.
• 2- och 3-vägsventiler.
• Elektroniska och elektromekaniska styrningar.
• Extra kondensvattenkärl.
• Kondensvattenpump.
• Spjäll för uteluftsintag.
• Utblås- och insugsmoduler.

Dessa komponenter är tillbehör och ska inte anses ingå i referensen UT22A0L00000N0A om inte annat uttryckligen anges i leveransen.

Tekniska egenskaper för Galletti UT22A0L00000N0A

• Varumärke: Galletti.
• Serie: UTN.
• Modell: UTN 22A.
• Referens: UT22A0L00000N0A.
• Typ: hydronisk kanal-fancoil.
• Hydraulisk konfiguration: 2-rör.
• Version: A, hög prestanda.
• Motor: 3 hastigheter.
• Matning: 230 V / 1 fas / 50 Hz.
• Luftflöde: 1.436 / 1.819 / 2.222 m³/h.
• Nyttigt statiskt tryck: 31 / 50 / 75 Pa.
• Elektrisk effektförbrukning: 370 / 535 / 750 W.
• Aktuell kylkapacitet: 9,20 / 11,2 / 13,1 kW.
• Kännbart kylkapacitet: 6,76 / 8,32 / 9,85 kW.
• Aktuell värmekapacitet: 9,73 / 11,7 / 13,7 kW.
• Huvudbatteri: 4 rader.
• Hydrauliska anslutningar: 1".
• Anslutningssida: vänster i denna konfiguration.
• Reglerventil ingår: nej.
• Styrpanel ingår: nej.
• Extra givare ingår: nej.
• Filter ingår: nej.
• Installation: horisontell eller vertikal.
• Fläktar: dubbelinsugande centrifugalfläktar.
• Struktur: isolerat galvaniserat stål.
• Batteri: kopparrör och aluminiumflänsar.
• Förberedelse för uteluft: förstansad Ø100 mm.
• Total ljudeffekt: 60 / 67 / 74 dB(A).
• Bredd: 1.174 mm.
• Maxdjup: 718 mm.
• Höjd: 353 mm.
• Vikt: 67 kg.

Högkapacitets kanal-fancoil med flexibel montering

Galletti UTN 22A UT22A0L00000N0A kombinerar ett högpresterande hydroniskt batteri med ett maximalt luftflöde på 2.222 m³/h, upp till 75 Pa tillgängligt tryck och en motor med tre hastigheter, vilket ger en flexibel lösning för klimatanläggningar med kanaler.

Möjligheten till horisontell eller vertikal montering, hydrauliska anslutningar på 1", förberedelse för tillförsel av uteluft och ett brett utbud av tillbehör underlättar integrering i större bostadsinstallationer och kommersiella tillämpningar.

Den specifika konfigurationen levereras för 2-rör, vänster anslutning, utan ventil, utan styrning, utan givare och utan filter, vilket gör det möjligt för installatören att komplettera enheten med de tillbehör och det reglersystem som bäst passar projektet.
