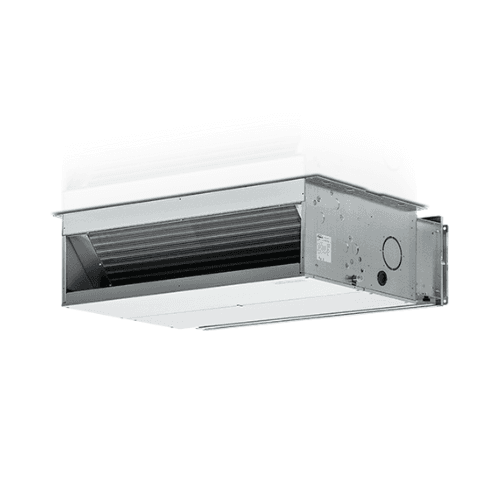

Galletti UTN 19A kanalfläktkonvektor med 2 rör 7,7 kW kyla / 7,5 kW värme

Galletti kanalfancoil UTN 19A, referens UT19A0L00000N0A, är en kanaliserbar hydronisk terminalenhet med hög prestanda för 2-rörssystem. Den har ett 4-raders värmeväxlingsbatteri, dubbelinsugande centrifugalfläktar och en elektrisk motor med 3 hastigheter, vilket ger upp till 1.577 m³/h luftflöde och ett tillgängligt statiskt tryck på upp till 62 Pa.

Den höga monteringsflexibiliteten gör att den kan installeras både i horisontellt och vertikalt läge, vilket underlättar integration i undertak, teknikutrymmen och kanalsystem. Den specifika konfigurationen UT19A0L00000N0A har hydraulanslutningar på vänster sida och levereras utan extra batteri, ventil, kontrollpanel, givare eller filter, vilket gör det möjligt att komplettera enheten med rätt tillbehör för varje projekt.

Galletti UTN 19A fancoil för 2-rörssystem

UTN 19A är utformad för hydroniska installationer där kallt eller varmt vatten från generatorn cirkulerar genom ett enda huvudbatteri.

I en 2-rörsinstallation används samma hydrauliska krets växelvis för kylning eller uppvärmning beroende på säsong och tillförd vattentemperatur.

Den kan, vid korrekt dimensionering, integreras med system som:

• Luft-vattenvärmepumpar.
• Kylaggregat för vatten.
• Pannor.
• Centrala hydroniska system.
• Bostads- och kommersiella kanaliserade klimatanläggningar.

Högpresterande A-version

I Gallettis nomenklatur identifierar bokstaven A den kanaliserbara versionen med hög prestanda.

I UTN 19A använder huvudbatteriet 4 rader värmeväxling, med kopparrör och aluminiumlameller fästa genom mekanisk expansion för att uppnå en stor värmeöverföringsyta.

Elektrisk motor med 3 hastigheter

Konfigurationskoden inkluderar en motor av typen 0, som Galletti identifierar som en elektrisk motor med 3 hastigheter.

Motorn är monterad på antivibrationsfästen, har permanent kondensator och termiskt skydd för lindningen och är direkt kopplad till fläktgruppen med centrifugalfläktar.

De olika hastigheterna gör det möjligt att samtidigt anpassa luftflöde, värmeeffekt, tillgängligt tryck och ljudnivå efter installationens behov.

Luftflöde upp till 1.577 m³/h

Det aktuella officiella databladet anger följande nominella luftflöden för Galletti UTN 19A:

• Minsta hastighet: 1.166 m³/h.
• Medelhastighet: 1.500 m³/h.
• Maxhastighet: 1.577 m³/h.

Detta intervall gör det möjligt att anpassa driften till kanalernas tryckfall och den luftvolym som krävs i det klimatreglerade utrymmet.

Tillgängligt statiskt tryck upp till 62 Pa

Det tillgängliga trycket varierar också beroende på vald hastighet:

• Minsta hastighet: 38 Pa.
• Medelhastighet: 50 Pa.
• Maxhastighet: 62 Pa.

Dessa värden ska användas för att korrekt dimensionera kanalsystemet, med hänsyn till tryckfall som uppstår i kanaler, böjar, övergångar, filter, galler och don.

Aktuell kyleffekt

Galletti publicerar för närvarande UTN 19A:s kyleffekt med vatten vid 7/12 °C och inkommande luft vid 27 °C torrtemperatur och 19 °C våttemperatur, enligt EN 1397:2021.

• Total kyleffekt vid minsta hastighet: 7,34 kW.
• Total kyleffekt vid medelhastighet: 9,17 kW.
• Total kyleffekt vid maxhastighet: 10,1 kW.

Den publicerade kännbara kyleffekten är:

• Minsta hastighet: 5,43 kW.
• Medelhastighet: 6,81 kW.
• Maxhastighet: 8,83 kW.

De faktiska prestanda beror på vattenin- och utloppstemperaturer, luftförhållanden, vattenflöde och vald hastighet.

Aktuell värmeeffekt

För uppvärmning fastställs de officiella uppgifterna med vatten vid 45/40 °C och inkommande luft vid 20 °C.

• Värmeeffekt vid minsta hastighet: 7,94 kW.
• Värmeeffekt vid medelhastighet: 9,96 kW.
• Värmeeffekt vid maxhastighet: 11,0 kW.

Dessa testförhållanden vid låg vattentemperatur är särskilt relevanta för moderna hydroniska installationer som matas via värmepump.

Vattenflöde vid kylning

Vid nominella kylförhållanden anger Galletti:

• Minsta hastighet: 1.266 l/h.
• Medelhastighet: 1.582 l/h.
• Maxhastighet: 1.749 l/h.

Motsvarande tryckfall i huvudbatteriet är:

• Minst: 20 kPa.
• Medel: 31 kPa.
• Max: 36 kPa.

Vattenflöde vid uppvärmning

Med vatten vid 45/40 °C anger den officiella tabellen:

• Minsta hastighet: 1.365 l/h.
• Medelhastighet: 1.715 l/h.
• Maxhastighet: 1.857 l/h.

Motsvarande hydrauliska tryckfall är:

• Minst: 22 kPa.
• Medel: 29 kPa.
• Max: 34 kPa.

Hydraulanslutningar på 3/4"

UTN 19A använder hydraulanslutningar på 3/4" i huvudbatteriet.

Referensen UT19A0L00000N0A har specifikt huvudbatteriets anslutningar på vänster sida, enligt Gallettis officiella konfigurator.

Batteriet i serien kan ha olika utföranden beroende på beställd konfiguration, därför måste den kommersiella referensens orientering följas.

Konfiguration utan extra batteri

Referensen innehåller inte ett andra värmeväxlingsbatteri, vilket bekräftar dess konfiguration för ett 2-rörssystem.

I 4-rörsinstallationer använder Galletti ett separat extra batteri för att samtidigt ha kretsar för kallt och varmt vatten, en konfiguration som inte motsvarar denna referens.

Utan fabriksmonterad hydraulventil

Kodningen UT19A0L00000N0A anger att reglerventilen saknas i grundleveransen.

Galletti erbjuder som tillbehör 2- och 3-vägsventiler samt oberoende tryckventiler med olika typer av ställdon.

Ventilen ska inte anses ingå om den inte uttryckligen läggs till i beställningen.

Utan inbyggd kontrollpanel

Konfigurationen levereras också utan kontrollpanel från fabrik.

UTN-serien stöder olika valfria regleringslösningar, bland annat:

• Elektromekaniska reglage.
• Elektroniska TED-reglage.
• LED503.
• MY COMFORT.
• EVO-plattform.
• EVOBOARD-kort.

Detta gör det möjligt att välja reglering utifrån projektets hydroniska utformning och automationssystem.

Utan extra givare som standard

Referenskoden anger också att inga extra givare ingår.

Galletti erbjuder som tillval givare för:

• Lufttemperatur.
• Vattentemperatur.
• Fuktighet.
• Kombinationer av luft, vatten och fuktighet.

Utan luftfilter inkluderat

Bokstaven N i konfiguratorn identifierar denna version som utan filter.

När projektet kräver filtrering erbjuder Galletti valfria moduler:

• Plant filter klass G2.
• Vågfiltret klass G4.

Filtreringsmodulen ska väljas som tillbehör och dimensioneras med hänsyn till dess tryckfall.

Dubbelinsugande centrifugalfläktar

UTN använder dubbelinsugande centrifugalfläktar med en design som är inriktad på att minska ljudemissioner.

Fläktarna är statiskt och dynamiskt balanserade för att begränsa vibrationer och krafter som överförs till motoraxeln.

Fläktens elförbrukning

Den elektriska effektförbrukningen varierar beroende på hastighet:

• Minsta hastighet: 290 W.
• Medelhastighet: 380 W.
• Maxhastighet: 505 W.

Den nominella matningen är 230 V enfas vid 50 Hz.

Akustiska data

Den certifierade totala ljudeffekten för UTN 19A är:

• Minsta hastighet: 61 dB(A).
• Medelhastighet: 67 dB(A).
• Maxhastighet: 71 dB(A).

Ljudeffekten för utblås och insug är 59 / 65 / 69 dB(A), medan ljudeffekten för tilluft är 57 / 63 / 68 dB(A).

Den upplevda ljudnivån i rummet beror också på kanalernas utformning, undertak, isolering, galler och installationens konstruktiva egenskaper.

Horisontell eller vertikal installation

En av de främsta fördelarna med UTN-serien är möjligheten till horisontell eller vertikal montering.

Galletti har ett kondensuppsamlingssystem som är förberett för båda orienteringarna, vilket underlättar integrationen av fancoilen både i undertak och i vertikala tekniska lösningar.

Anpassningsbart luftintag

Insugsläget kan ändras under installationen, vilket ökar flexibiliteten för att ansluta luftreturen till den tillgängliga konfigurationen på plats.

Denna egenskap underlättar anpassning till befintliga kanaler eller installationer där teknikutrymmet innebär särskilda begränsningar.

Förberedd för uteluftstillförsel

Höljet har en förstansad cirkulär öppning Ø100 mm för tillförsel av uteluft.

Detta underlättar anslutning av ett tilluftsintag när den övergripande utformningen av ventilations- och klimatsystemet kräver det.

Kompatibel med rektangulära och flexibla kanaler

Serien kan anslutas med tillbehör till:

• Rektangulära kanaler.
• Flexibla cirkulära kanaler Ø200 mm.

Galletti erbjuder anslutningspaneler, plenum, kopplingar och andra tillbehör för att anpassa fancoilen till olika luftdistributionssystem.

Isolerad struktur i galvaniserat stål

Den bärande strukturen är tillverkad av galvaniserad stålplåt och har invändig isolering med slutna celler och termoakustiska egenskaper.

Isoleringen hjälper till att minska ljudöverföring och begränsa kondensbildning på enhetens yttre ytor.

Koppar- och aluminiumbatteri

Huvudvärmeväxlaren består av kopparrör och aluminiumlameller som fästs genom expansion.

4-radskonfigurationen i modell 19A ger en stor värmeöverföringsyta för drift både vid kylning och vattenburen uppvärmning.

Mått och vikt för UTN 19A

Den officiella måttritningen grupperar modellerna 16D, 16A och 19A inom samma hölje.

• Mått A: 1.174 mm.
• Mått B: 1.127 mm.
• Mått C: 1.096 mm.
• Mått D: 1.066 mm.
• Maxdjup enligt ritning: 559 mm.
• Höjd: 280 mm.
• Vikt: 49 kg.
• Kondensavlopp horisontellt: 17 mm.
• Kondensavlopp vertikalt: 17 mm.

Måtten A, B, C och D motsvarar specifika mått i den tekniska ritningen och ska användas tillsammans med Gallettis ritning för att definiera infästningar, kanaler och serviceutrymmen.

Tillgängliga tillbehör för UTN-serien

Galletti erbjuder många tillbehör för att anpassa fancoilen till varje projekt:

• Insugsmoduler med filter G2 och G4.
• Insugs- och utblåsgaller.
• Paneler för anslutning till rektangulära kanaler.
• Anslutningar för flexibla kanaler Ø200 mm.
• 90°-kopplingar.
• 2- och 3-vägsventiler.
• Oberoende tryckventiler.
• Elektroniska och elektromekaniska reglage.
• Givare för luft, vatten och fukt.
• Extra kondensbrickor.
• Kit med kondenspump.
• Elektriskt extra värmeelement.
• Spjäll för uteluftsintag.

Dessa element är valfria och ska inte anses ingå i referensen UT19A0L00000N0A om inte annat uttryckligen anges i beställningen.

Tekniska egenskaper för Galletti UT19A0L00000N0A

• Varumärke: Galletti.
• Serie: UTN.
• Modell: UTN 19A.
• Referens: UT19A0L00000N0A.
• Typ: kanaliserbar hydronisk fancoil.
• Hydraulisk konfiguration: 2 rör.
• Version: A, hög prestanda.
• Motor: 3 hastigheter.
• Matning: 230 V / 1 fas / 50 Hz.
• Luftflöde: 1.166 / 1.500 / 1.577 m³/h.
• Tillgängligt statiskt tryck: 38 / 50 / 62 Pa.
• Elektrisk effektförbrukning: 290 / 380 / 505 W.
• Aktuell total kyleffekt: 7,34 / 9,17 / 10,1 kW.
• Kännbär kyleffekt: 5,43 / 6,81 / 8,83 kW.
• Aktuell värmeeffekt: 7,94 / 9,96 / 11,0 kW.
• Huvudbatteri: 4 rader.
• Batterimaterial: kopparrör och aluminiumlameller.
• Hydraulanslutningar: 3/4".
• Anslutningssida: vänster.
• Ventil ingår: nej.
• Kontrollpanel ingår: nej.
• Valfria givare ingår: nej.
• Filter ingår: nej.
• Installation: horisontell eller vertikal.
• Fläktar: dubbelinsugande centrifugalfläktar.
• Förberedelse för uteluft: Ø100 mm.
• Total ljudeffekt: 61 / 67 / 71 dB(A).
• Mått A: 1.174 mm.
• Maxdjup enligt ritning: 559 mm.
• Höjd: 280 mm.
• Vikt: 49 kg.

Högpresterande kanal-fancoil med flexibel montering

Galletti UTN 19A UT19A0L00000N0A kombinerar ett 4-raders batteri med upp till 1.577 m³/h luftflöde och 62 Pa tillgängligt tryck, vilket ger en kanaliserbar lösning för hydroniska 2-rörsinstallationer.

Möjligheten till horisontell eller vertikal montering, vänsteranslutningar, förberedelse för uteluftstillförsel och ett brett utbud av tillbehör gör att den kan anpassas till bostads- och kommersiella projekt med olika behov av distribution och reglering.

Konfigurationen levereras utan ventil, styrning, givare eller filter, vilket gör att installatören kan välja dessa delar separat beroende på systemets hydraulik och styrning.
