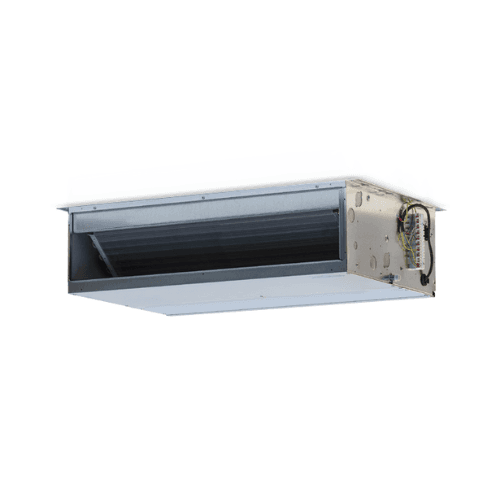

Fancoil för kanal, medeltryck Galletti DUCTIMAX 34D 7 hastigheter

Den kanalförda fancoilen Galletti DUCTIMAX 34D, referens DM34D1L0000030B, är en hydronisk terminalenhet för medelhögt tryck, utformad för dolda installationer i undertak och luftdistribution via kanaler. Den är utrustad med en flerhastighetsmotor med upp till 7 hastigheter, huvudbatteri med 4 rader och dubbelsugande centrifugalfläktar, vilket ger en kompakt lösning för vattenburen klimatstyrning i bostäder, kontor och kommersiella tillämpningar.

I 2-rörskonfiguration levererar DUCTIMAX 34 ett certifierat luftflöde på upp till 402 m³/h, ett maximalt tillgängligt statiskt tryck på 63 Pa och en kyleffekt på upp till 2,96 kW under Gallettis nominella testförhållanden. Den låga höjden, cirka 250 mm, underlättar integrering i undertak med begränsat utrymme.

Kanalansluten fancoil Galletti DUCTIMAX 34D

DUCTIMAX är Gallettis serie som utvecklats specifikt för kanalanslutna installationer med medelhögt tryck där man eftersträvar kompakta mått och flexibilitet för att anpassa fläktens drift efter kanalnätets verkliga behov.

Serien kombinerar en kompakt konstruktion med värmeväxlare i koppar och aluminium samt centrifugalfläktar, vilket gör det möjligt att distribuera konditionerad luft diskret via galler eller don placerade på avstånd från själva enheten.

Flerhastighetsmotor med upp till 7 hastigheter

Referensen DM34D1L0000030B har den kommersiella konfigurationen med 7 hastigheter.

Elmotorn är av enfas asynkron typ, med permanent kondensator, termiskt skydd och montering på antivibrationsfästen. Tillgången till olika hastigheter gör det möjligt att anpassa luftflöde, tryck och ljudnivå efter installationens egenskaper.

För de certifierade nominella prestanda för modellen DUCTIMAX 34 använder Galletti hastigheterna 1, 6 och 7 som referenspunkter, motsvarande de publicerade minimi-, mellan- och maxnivåerna.

Luftflöde upp till 402 m³/h

De certifierade nominella luftflödena för DUCTIMAX 34 är:

• Minsta hastighet: 195 m³/h.
• Mellanhastighet: 360 m³/h.
• Maxhastighet: 402 m³/h.

Valet av hastighet gör det möjligt att balansera luftvolymen med det tryck som krävs i kanalerna och den ljudnivå som krävs i varje projekt.

Tillgängligt tryck upp till 63 Pa

DUCTIMAX 34 är utformad för installationer med medelhögt tryck och ger olika nivåer av statiskt tryck beroende på vald hastighet:

• Minsta hastighet: 19 Pa.
• Mellanhastighet: 50 Pa.
• Maxhastighet: 63 Pa.

Dessa värden ska beaktas vid dimensionering av kanalnätet, med hänsyn till tryckfall i kanaler, böjar, övergångar, galler, filter och övriga tillbehör.

Kyleffekt i 2-rörssystem

Under de testförhållanden som Galletti för närvarande använder för kylning — vatten 7/12 °C och inkommande luft 27 °C torrtemperatur och 19 °C våttemperatur — ger modell 34:

• Total kyleffekt vid minsta hastighet: 1,57 kW.
• Total kyleffekt vid mellanhastighet: 2,69 kW.
• Total kyleffekt vid maxhastighet: 2,96 kW.

Den motsvarande kännbara kyleffekten är:

• Minst: 1,07 kW.
• Mellan: 1,86 kW.
• Max: 2,03 kW.

De faktiska prestanda varierar beroende på vattentemperatur, inkommande luftförhållanden, vattenflöde och fläkthastighet.

Värmeeffekt

Med vatten 45/40 °C och inkommande luft 20 °C anger Galletti för 2-rörskonfigurationen:

• Värmeeffekt vid minsta hastighet: 1,59 kW.
• Värmeeffekt vid mellanhastighet: 2,80 kW.
• Värmeeffekt vid maxhastighet: 3,10 kW.

Dessa värden gör att DUCTIMAX kan integreras i hydroniska system som matas av värmepumpar, kylmaskiner, pannor eller andra kompatibla generatorer, förutsatt att den hydrauliska dimensioneringen utförs för projektets verkliga förhållanden.

Vattenflöde vid kylning

För nominella kylförhållanden är det erforderliga vattenflödet:

• Minsta hastighet: 274 l/h.
• Mellanhastighet: 476 l/h.
• Maxhastighet: 527 l/h.

Motsvarande tryckfall i batteriet är:

• Minst: 3 kPa.
• Mellan: 7 kPa.
• Max: 9 kPa.

Vattenflöde vid värmning

Vid nominella värmeförhållanden är flödena:

• Minsta hastighet: 276 l/h.
• Mellanhastighet: 488 l/h.
• Maxhastighet: 538 l/h.

De hydrauliska tryckfallen är:

• Minst: 2 kPa.
• Mellan: 6 kPa.
• Max: 8 kPa.

Värmeväxlare med 4 rader

DUCTIMAX 34 har ett huvudbatteri med 4 rader, bestående av kopparrör och aluminiumlameller sammanfogade genom mekanisk expansion.

Denna konstruktion ökar värmeöverföringsytan jämfört med modeller med 3 rader och möjliggör högre prestanda vid begränsat luftflöde.

Batteriet inkluderar samlingsrör och komponenter som underlättar avluftning av det hydrauliska kretsloppet.

Hydrauliska anslutningar 1/2"

Den huvudsakliga värmeväxlaren använder invändiga hydrauliska anslutningar på 1/2".

Galletti utformar anslutningarna i DUCTIMAX-serien så att de kan vändas genom att batteriet roteras när monteringsförhållandena tillåter det, vilket ger flexibilitet vid installationen.

Dubbelsugande centrifugalfläktar

Enheten använder dubbelsugande centrifugalfläktar med framåtböjda skovlar.

Fläktarna är statiskt och dynamiskt balanserade och kopplas direkt till elmotorn, vilket minskar vibrationer och gör det möjligt att uppnå det tryck som krävs för kanaldrift.

Fläktens elförbrukning

Den upptagna effekten varierar beroende på driftshastighet:

• Minsta hastighet: 34 W.
• Mellanhastighet: 85 W.
• Maxhastighet: 106 W.

Enhetens nominella matning är 230 V enfas, 50 Hz.

Ljudnivåer

Galletti anger för modell 34 en total ljudeffekt på:

• Minsta hastighet: 39 dB(A).
• Mellanhastighet: 50 dB(A).
• Maxhastighet: 54 dB(A).

Ljudeffekten för kombinationen av insug och strålning är 37 / 48 / 52 dB(A), medan den vid utblås ligger på 36 / 47 / 51 dB(A).

Den upplevda ljudnivån i rummet beror på kanalnätets utformning, isolering, undertak, galler och avståndet till de använda ytorna.

Kompakt design för undertak

DUCTIMAX har utvecklats specifikt för horisontell infälld installation i undertak.

Konstruktionen har en mycket låg höjd som underlättar placering där det vertikala utrymmet är begränsat.

För modellerna 33-34 är de huvudsakliga måtten ungefär:

• Total bredd: 968 mm.
• Djup: 665 mm.
• Höjd: 250 mm.
• Vikt: cirka 33 kg.

Stomme i galvaniserat stål

Fancoilens bärande struktur är tillverkad av galvaniserad stålplåt.

Insidan har termoakustisk isolering för att minska både värmeförluster och ljudöverföring till undertaket och det konditionerade utrymmet.

Integrerad kondensvattenbricka

DUCTIMAX har en inbyggd huvudbricka för uppsamling av kondensvatten som bildas under kyldrift.

Galletti placerar brickan i positivt tryck i förhållande till utloppet för att underlätta avledning av kondensvatten.

Avloppsanslutningen som anges i måttritningen för denna serie är cirka 17 mm.

Installation via kanaler

Eftersom det är en dold fancoil distribueras den konditionerade luften från enheten via ett kanalnät till galler eller don i de zoner som ska klimatstyras.

Detta system gör det möjligt att:

• Dölja innedelen i undertaket.
• Minska det visuella intrycket i rummet.
• Välja placering för till- och frånluftsgaller.
• Anpassa luftdistributionen till den inre arkitekturen.
• Klimatstyra en zon med ett korrekt dimensionerat kanalnät.

Tillgängliga luftfilter

DUCTIMAX-serien kan utrustas med regenererbara filter av akrylfiber i olika klasser beroende på konfiguration och valda tillbehör.

Galletti erbjuder filter i G2, G3 och G4, vilket gör det möjligt att anpassa filtreringsnivån efter projektets behov.

Förekomst och exakt filterklass måste kontrolleras enligt den levererade konfigurationen, eftersom serien finns i olika varianter och med olika tillbehör.

Brett sortiment av tillbehör

DUCTIMAX kan kompletteras med många tillbehör för att anpassa enheten till installationens utformning:

• 3-vägsventiler med ställdon.
• Elektromekaniska styrningar.
• Elektroniska styrningar med mikroprocessor.
• MYCOMFORT- och EVO-styrningar.
• Temperatur- och fuktgivare.
• Tillufts- och insugsplenum.
• Anslutningar för flexibla slangar Ø200 mm.
• Raka och 90°-kopplingar.
• Insugs- och tilluftsgaller.
• Extra elektriskt värmeelement.
• Extra kondensvattenbrickor.
• Filtreringstillbehör.

Dessa element ska betraktas som tillval om inte leveransens kommersiella konfiguration uttryckligen anger något annat.

Eurovent-certifiering

DUCTIMAX-serien har Eurovent-certifierade prestanda.

De nominella värdena för luftflöde, tillgängligt tryck, effekt, förbrukning och termiska prestanda som anges av Galletti publiceras enligt de testförhållanden som specificeras i deras tekniska dokumentation.

Tekniska egenskaper för Galletti DM34D1L0000030B

• Varumärke: Galletti.
• Serie: DUCTIMAX.
• Kommersiell modell: 34D.
• Referens: DM34D1L0000030B.
• Typ: kanalansluten hydronisk fancoil med medelhögt tryck.
• Installation: horisontell i undertak.
• Konfiguration: 2-rör.
• Motor: flerhastighets.
• Antal hastigheter: upp till 7.
• Certifierade referenshastigheter: 1 / 6 / 7.
• Matning: 230 V / 1 fas / 50 Hz.
• Nominellt luftflöde: 195 / 360 / 402 m³/h.
• Tillgängligt statiskt tryck: 19 / 50 / 63 Pa.
• Upptagen eleffekt: 34 / 85 / 106 W.
• Total kyleffekt: 1,57 / 2,69 / 2,96 kW.
• Kännbär kyleffekt: 1,07 / 1,86 / 2,03 kW.
• Värmeeffekt: 1,59 / 2,80 / 3,10 kW.
• Vattenflöde vid kylning: 274 / 476 / 527 l/h.
• Tryckfall vid kylning: 3 / 7 / 9 kPa.
• Vattenflöde vid värmning: 276 / 488 / 538 l/h.
• Tryckfall vid värmning: 2 / 6 / 8 kPa.
• Antal rader i huvudbatteriet: 4.
• Batterimaterial: kopparrör och aluminiumlameller.
• Hydrauliska anslutningar: 1/2" invändig.
• Fläktar: dubbelsugande centrifugalfläktar.
• Total ljudeffekt: 39 / 50 / 54 dB(A).
• Ungefärlig bredd: 968 mm.
• Djup: 665 mm.
• Höjd: 250 mm.
• Vikt: cirka 33 kg.
• Kondensavlopp: cirka 17 mm.
• Prestandacertifiering: Eurovent.

Kompakt fancoil med medelhögt tryck för kanaldriven klimatstyrning

Galletti DUCTIMAX 34D DM34D1L0000030B kombinerar en höjd på endast 250 mm med 7-hastighetsmotor, 4-radigt batteri och upp till 63 Pa tillgängligt tryck, vilket ger en särskilt lämplig lösning för dolda hydroniska installationer i undertak.

Möjligheten att anpassa luftflödet mellan olika hastighetsnivåer gör det möjligt att balansera termisk prestanda, tillgängligt tryck och driftljud efter kanalens egenskaper. Med upp till 2,96 kW kylning och 3,10 kW värmning under Gallettis nuvarande nominella förhållanden är det en mångsidig enhet för bostads- och kommersiella vattenburna klimatprojekt.
