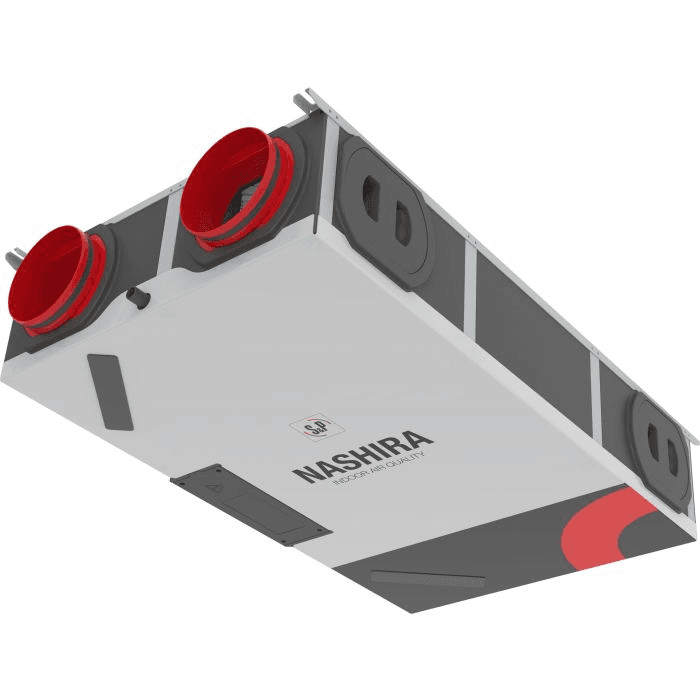

Värmeåtervinningsaggregat S&P NASHIRA S 200 R8

Värmeåtervinningsaggregatet S&P NASHIRA S 200 R8, referens 5153207400, är en mekanisk ventilationsenhet med dubbel flödesriktning som är utformad för att kontinuerligt förnya luften i bostäder och samtidigt återvinna en stor del av frånluftens värmeenergi. Den har en högpresterande motströms värmeväxlare med sensibel återvinning, EC-motorer med låg energiförbrukning och konstant luftflöde samt uppnår ett maximalt luftflöde på 200 m³/h vid 350 Pa, med en sensibel verkningsgrad på 88 %.

Den låga profilen är särskilt avsedd för installation i undertak och erbjuder hög monteringsflexibilitet tack vare sin reversibla och symmetriska L/R-design samt sina fyra vridbara Ø160 mm-anslutningar. Den levereras med kabelansluten kontrollpanel, interna sensorer för relativ luftfuktighet och 100 % automatisk eller manuell bypass, vilket ger en komplett lösning för bostadsinstallationer med värmeåtervinning.

Mekanisk dubbel-flödesventilation med värmeåtervinning

NASHIRA S 200 R8 arbetar samtidigt med två luftströmmar: den suger ut förbrukad luft från utrymmen som badrum och kök och tillför ny filtrerad luft till sovrum, vardagsrum och andra huvudrum.

Båda luftflödena passerar genom värmeåtervinnaren utan att blandas direkt. Värmeväxlaren överför värmeenergi mellan dem, vilket minskar förlusterna som är förknippade med luftomsättning och sänker bostadens behov av uppvärmning eller kylning.

Motströms sensibel värmeväxlare med 88 % verkningsgrad

Referens 5153207400 avser versionen NASHIRA S 200 med sensibel värmeväxlare, vilket skiljer den från versionen NASHIRA S 200 E med entalpiväxlare.

Soler & Palau anger för denna modell en sensibel verkningsgrad på 88 % enligt EN 13141-7.

Motströmsvärmeväxlaren är utformad för att återvinna energi från frånluften innan den släpps ut utomhus och använda den för att konditionera den nya luft som tillförs bostaden.

Maximalt luftflöde på 200 m³/h

NASHIRA S 200 erbjuder ett brett reglerområde för att anpassa driften efter de verkliga ventilationsbehoven:

• Minimalt luftflöde: 70 m³/h.
• Maximalt luftflöde: 200 m³/h vid 350 Pa.

Flödesregleringen gör det möjligt att anpassa luftomsättningen efter bostaden, dess användare och tryckfallet i kanalsystemet.

Fläktar med EC-motorer och konstant luftflöde

Värmeåtervinningsaggregatet är utrustat med centrifugalfläktar drivna av EC-motorer, en teknik som är utvecklad för att minska elförbrukningen och effektivt anpassa systemets drift.

Fläktarna arbetar med konstantflödesreglering och kompenserar inom sitt arbetsområde för variationer i motstånd som kan uppstå i installationen på grund av kanaler, filter eller ventilationsdon.

100 % automatisk eller manuell bypass

NASHIRA S har en full bypass av värmeväxlaren som gör det möjligt att undvika värmeåtervinning när utomhusförhållandena är gynnsamma.

Bypassen kan arbeta automatiskt eller aktiveras manuellt via styrningen och har en särskild flödesinställning under drift.

Denna funktion är särskilt användbar under vissa perioder på våren, sommaren eller hösten för att utnyttja uteluften utan att den passerar genom värmeåtervinningsväxlaren.

Inbyggda fuktsensorer

Enheten har interna sensorer för relativ luftfuktighet, vilket gör det möjligt att använda automatiska ventilationslägen beroende på de uppmätta förhållandena.

Den automatiska styrningen hjälper till att anpassa ventilationsnivån när den inomhusliga luftfuktigheten ökar, till exempel vid dusch, matlagning eller andra hushållsaktiviteter.

Reversibel och symmetrisk L/R-design

En av de viktigaste egenskaperna hos NASHIRA S-serien är dess reversibla och symmetriska design, som gör det möjligt att konfigurera luftflödena i vänster- eller högerutförande.

Denna flexibilitet förenklar anpassningen av värmeåtervinnaren till det tillgängliga kanaldragningen och underlättar integreringen i olika bostadslösningar.

Vridbara anslutningar i 90°

Det flexibla installationssystem som utvecklats av S&P gör det möjligt att ändra anslutningarnas riktning med 90 grader, vilket underlättar kanalanslutningen utan att hela enheten behöver omorganiseras.

Denna lösning minskar monteringsbegränsningarna när utrymmet ovanför undertaket är begränsat.

4 luftanslutningar på Ø160 mm

NASHIRA S 200 har fyra Ø160 mm-anslutningar som motsvarar de fyra huvudflödena i dubbel-flödessystemet:

• Uteluftsintag.
• Tilluft av ny luft till bostaden.
• Frånluft från inomhusluften.
• Utblås av förbrukad luft till utomhus.

Kanalnätet måste dimensioneras korrekt för att uppfylla projekterat luftflöde och minimera tryckfall och aerodynamiskt buller.

G4-filter ingår i till- och frånluft

Soler & Palau utrustar NASHIRA S som standard med filter för att skydda både de boende och själva värmeväxlaren.

• Tilluftsfilter: G4.
• Frånluftsfilter: G4.

För tilluften finns dessutom filter med högre filtreringsnivå som tillval:

• M5.
• F7.
• F9.
• Aktivt kol.

Filtren bör kontrolleras och bytas regelbundet för att bibehålla korrekt luftflöde, god luftkvalitet och hög verkningsgrad i aggregatet.

Varning för filterunderhåll

Systemet har ett visuellt filterunderhållslarm via kontrollpanelen.

Varningsintervallet kan konfigureras för att anpassa underhållet efter användning och installationsförhållanden.

Kontrollpanel ingår

Den kabelanslutna fjärrkontrollen ingår med värmeåtervinningsaggregatet.

Den möjliggör funktioner som:

• Justering av hastigheter och luftflöden.
• Val av manuellt eller automatiskt läge.
• Visning av larm.
• Varning för smutsiga filter.
• Manuell aktivering av bypass.
• Konfiguration av driftparametrar.

Kontrollenheten har ungefärliga mått på 104 x 80 mm och ett angivet frontdjup på 17 mm.

Modbus-kommunikation och 0-10 V-signal

NASHIRA S-serien har Modbus-kommunikation och 0-10 V-styringång, vilket underlättar integrering i kompatibla regler- och automationssystem.

Modbus-kommunikationen gör det möjligt att utbyta information med hemautomations- eller fastighetsstyrsystem som stöder detta protokoll.

Kompatibel med CONNECTAIR

Med hjälp av ett kompatibelt SPCM-kommunikationskort eller -modul kan NASHIRA anslutas till CONNECTAIR, Soler & Palaus IoT-plattform.

Denna lösning utökar möjligheterna till övervakning och styrning av installationen via internet.

Kommunikationsmodulen är ett tillbehör och ska inte anses ingå i referens 5153207400 om inte annat uttryckligen anges i leveransen.

Kompatibel med AIRSENS-sensor

Värmeåtervinnaren kan också arbeta med kompatibla luftkvalitetssensorer AIRSENS.

Enligt publicerade ErP-data från S&P gör lokal behovsstyrning med AIRSENS att konfigurationen NASHIRA S 200 + AIRSENS kan uppnå en SEC-klassificering på A+, jämfört med klass A för standardenheten.

AIRSENS-sensorn ingår inte i denna referens och måste köpas separat.

Passivhaus-certifiering

NASHIRA S-serien har Passivhaus-certifiering, en särskilt viktig egenskap i energieffektiva bostäder och byggnader där man vill minska värmeförlusterna som orsakas av ventilation.

Värmeåtervinnaren möjliggör kontinuerlig luftomsättning utan att man enbart behöver förlita sig på att öppna fönster för att ventilera bostaden.

Utformad för att uppfylla kraven för bostadsventilation

Soler & Palau utvecklar NASHIRA S-serien för bostadsventilation med värmeåtervinning och anger att den är lämplig för de ventilationskrav som anges i byggreglerna när hela installationen är korrekt projekterad och utförd.

Det nödvändiga luftflödet måste bestämmas utifrån projektet, bostadens planlösning och tillämpliga regler.

Installation i undertak

Enheten är främst avsedd för horisontell installation i undertak.

Med en höjd på endast 210 mm är den lätt att integrera i tekniska utrymmen med begränsad höjd, samtidigt som åtkomst för inspektion, filter och underhåll bibehålls.

Kompakta mått

Det officiella måttritningen för NASHIRA S 200 anger följande huvudmått:

• Kroppens längd: 1.000 mm.
• Bredd: 600 mm.
• Höjd: 210 mm.
• Angiven total längd med fästelement: 1.024 mm.
• Anslutningsdiameter: 160 mm.

Tillverkaren tillhandahåller ytterligare mått i sin tekniska ritning för att korrekt definiera fästpunkter, anslutningar och serviceutrymmen.

Vikt på 24,5 kg

NASHIRA S 200 med sensibel värmeväxlare har en ungefärlig vikt på 24,5 kg.

Konstruktionen kombinerar ett hölje av galvaniserad stålplåt med epoxi-polyester ytbehandling och invändiga komponenter tillverkade i EPP för att ge en lätt och isolerad enhet.

Konstruktion och material

Den tekniska dokumentationen anger följande huvudmaterial:

• Hölje: galvaniserad stålplåt med epoxi-polyester ytbehandling.
• Frontlucka: invändig isolering i EPP.
• Invändigt chassi: EPP.
• Luftanslutningar: högslagtålig polystyren.
• Fläktvolut: ABS.
• Impeller: galvaniserad stålplåt.
• Sensibel värmeväxlare: högslagtålig polystyren och aluminium.

Kondensavlopp

Eftersom detta är versionen med sensibel värmeväxlare kan aggregatet bilda kondens under vissa temperatur- och fuktförhållanden.

Enheten har en kondensanslutning och levereras med en flexibel slang på 150 mm längd och anslutning Ø19-19 mm.

Kondensavloppet måste anslutas korrekt enligt S&P:s anvisningar för att undvika vattenansamlingar inuti enheten.

230 V strömförsörjning

NASHIRA S 200 använder följande matning:

• Spänning: 230 V.
• Frekvens: 50 Hz.
• Maximal effektförbrukning: 137 W.
• Angiven maximal ström: 1 A.

Den tekniska manualen anger dessutom de skydds- och frånkopplingskrav som måste följas vid elanslutningen.

ErP-eleffekt på 75 W vid maximalt luftflöde

I ErP-ekodesigndeklarationen anger S&P för NASHIRA S 200 en elektrisk ineffekt på 75 W vid den maximala flödespunkt som används i förordningen.

Detta ErP-värde ska inte förväxlas med den maximala elförbrukningen på 137 W som anges i enhetens allmänna specifikationstabell, eftersom de avser olika referenskriterier och förhållanden.

Ljudeffektnivå på 48,3 dB(A)

Den tekniska dokumentationen anger en ljudeffektnivå Lw(A) på 48,3 dB(A) enligt EN 13141-7.

Den ljudnivå som upplevs i bostaden beror dessutom på inställt luftflöde, drifttryck, kanalsystem, ljuddämpare, don och byggnadens konstruktiva egenskaper.

Energiklass A

Enligt tillverkarens ekodesigndata uppnår referens 5153207400 en SEC-klass A för medelklimat.

• SEC medelklimat: -39,8 kWh/(m²·år).
• SEC-klass: A.
• SEC kallt klimat: -78,2 kWh/(m²·år).
• SEC varmt klimat: -15,2 kWh/(m²·år).
• ErP värmeverkningsgrad: 88 %.

Utomhusluftens temperaturområde

För den sensibla versionen NASHIRA S 200 anger S&P:

• Utan förvärmningsbatteri: uteluft från -10 till +45 °C.
• Med förvärmningsbatteri: uteluft från -20 till +45 °C.

Förvärmningsbatteriet är en extra komponent och ska inte anses ingå i standardvärmeåtervinnaren.

Inomhus- och installationsförhållanden

För versionen med sensibel värmeväxlare anger tillverkaren inomhusförhållanden upp till +30 °C och 90 % relativ luftfuktighet.

Området där enheten installeras fysiskt ska hållas mellan +12 och +45 °C, med relativ luftfuktighet under 90 % och utan kondens.

Kontinuerlig ventilation

S&P anger att centraliserade ventilationssystem är avsedda för kontinuerlig drift.

Detta gör det möjligt att upprätthålla en stabil luftomsättning inomhus och hjälper till att kontrollera problem som är kopplade till fukt och ansamling av föroreningar i bostaden.

Medföljande komponenter

Den tekniska manualen anger följande medföljande komponenter:

• Värmeåtervinningsaggregat NASHIRA S.
• Kontrollpanel.
• Flexibel slang för kondensavlopp.
• Användar- och driftsättningsmanualer.
• Energimärkning.
• Monteringsmall.
• Etikett för flöden i R-konfiguration.

Tekniska egenskaper för S&P NASHIRA S 200 R8

• Varumärke: Soler & Palau (S&P).
• Serie: NASHIRA S.
• Modell: NASHIRA S 200 R8.
• Referens: 5153207400.
• Typ: dubbel-flödes VMC-värmeåtervinnare.
• Användning: bostadsventilation.
• Värmeväxlare: sensibel motströmsväxlare.
• Minimalt luftflöde: 70 m³/h.
• Maximalt luftflöde: 200 m³/h vid 350 Pa.
• Sensibel verkningsgrad: 88 %.
• Motorer: lågförbrukande EC.
• Fläktar: centrifugala med konstant luftflöde.
• Bypass: 100 %, automatisk eller manuell.
• Fuktsensorer: integrerade.
• Konfiguration: reversibel och symmetrisk L/R.
• Ansutningar: vridbara 90°.
• Luftanslutningar: 4 x Ø160 mm.
• Tilluftsfilter: G4.
• Frånluftsfilter: G4.
• Valbara tilluftsfilter: M5, F7, F9 och aktivt kol.
• Kabelansluten kontroll: ingår.
• Modbus: ja.
• 0-10 V-styrning: ja.
• CONNECTAIR: kompatibel via valfri kommunikationsmodul.
• Passivhaus-certifiering: ja.
• SEC-klass: A.
• Matning: 230 V / 50 Hz.
• Maximal förbrukning: 137 W.
• Angiven maximal ström: 1 A.
• ErP-eleffekt vid maximalt luftflöde: 75 W.
• Ljudeffektnivå Lw(A): 48,3 dB(A).
• Huvudmått: 1.000 x 600 x 210 mm.
• Angiven total längd på ritning: 1.024 mm.
• Vikt: 24,5 kg.
• Kondensavlopp: flexibel slang 150 mm, Ø19-19 mm.
• Installation: undertak.

Kompakt och effektiv värmeåtervinnare för bostadsventilation

Soler & Palau NASHIRA S 200 R8 kombinerar upp till 200 m³/h ventilation med en högpresterande sensibel motströmsvärmeväxlare, EC-motorer, konstant luftflöde och automatisk styrning via fuktsensorer.

Med en höjd på endast 210 mm, vridbara anslutningar, reversibel L/R-konfiguration och 100 % bypass förenklar den både projektering och installation av dubbel-flödes VMC-system i bostäder.

Den kabelanslutna kontrollpanelen, G4-filter, Modbus-kommunikation, 0-10 V-signal och kompatibilitet med CONNECTAIR utökar dessutom möjligheterna till reglering, övervakning och integration i energieffektiva bostadsinstallationer.
