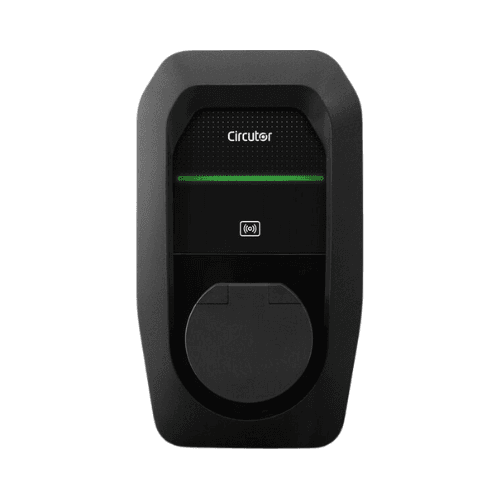

Trefasig laddare för elbil med wifi 22 kW Circutor eHome 5 T2C32 Typ 2-kabel Svart

El laddare för elbil Circutor eHome 5 T2C32 TRI N, referens V25560, är en trefas väggmonterad laddstation särskilt utformad för privata garage och bostadsmiljöer. Den erbjuder en maximal laddningseffekt på 22 kW vid 400 V och 32 A, har en 5 meter lång Typ 2-kabel och har WiFi- och Ethernet-anslutning för att hantera och övervaka laddningen på ett smart sätt.

Serien eHome 5 är inriktad på effektiv hantering av hushållsenergi och gör det möjligt att integrera laddningen av fordonet med solcellsanläggningar, schemalägga tider och justera den använda effekten efter bostadens energitillgång när den kompatibla mätaren installeras. Den har även RFID-identifikation, LED-statusindikator och skydd mot 6 mA likströmsrestströmmar.

Trefasladdare upp till 22 kW

Circutor V25560 är utformad för trefasinstallationer 3P + N + PE och arbetar med en nominell spänning på 400 V AC ±10 %.

Den maximala laddströmmen är 32 A, vilket möjliggör en effekt på upp till 22 kW när både elinstallationen och fordonets ombordladdare tillåter denna effekt.

Den faktiska effekt som bilen tar emot begränsas alltid av det lägsta värdet mellan laddstationens kapacitet, tillgänglig elinstallation och den maximala effekt som fordonets interna laddare accepterar.

Integrerad Typ 2-kabel på 5 meter

Denna version eHome 5 T2C32 TRI N har en Typ 2-laddkabel på 5 meters längd. Användaren kan ansluta laddaren direkt till fordonet utan att behöva använda en separat laddkabel.

Typ 2-kontakten är den standard som vanligtvis används i elfordon som säljs i Europa för laddning med växelström.

Utrustningen laddar i Mode 3 och har en enda laddutgång för ett fordon.

WiFi och Ethernet för uppkopplad styrning

Circutor eHome 5 har WiFi- och Ethernet-kommunikation, vilket gör det möjligt att ansluta laddaren till det lokala nätverket och få tillgång till dess konfigurations-, styrnings- och övervakningsmöjligheter.

Via APP eHome 5 kan laddningssessioner hanteras, laddarens status övervakas, information i realtid visas och laddningshistorik nås.

Appen är kopplad till Circutors molnbaserade plattform och gör det enkelt att administrera de viktigaste funktionerna relaterade till förbrukning och laddning av elfordonet.

Planering av laddning

Plattformen eHome 5 gör det möjligt att schemalägga laddningstider, en funktion som är särskilt användbar för att dra nytta av perioder med lägre elpriser eller anpassa laddarens drift efter fordonets användningsmönster.

Utöver schemalagda laddningar kan användaren starta en omedelbar laddning när det behövs.

Integration med solcellsanläggningar

En av de viktigaste egenskaperna hos serien eHome 5 är dess förmåga att integreras med solcellsanläggningar.

Med den kompatibla mätaren för dynamisk förbrukningsanpassning och solcellsintegration, som finns som tillbehör, kan systemet känna av både hushållets förbrukning och tillgänglig solcellsproduktion och justera den effekt som tilldelas fordonet.

Circutor erbjuder tre huvudlägen för anläggningar med solcellsproduktion:

• Just Green: använder endast tillgängligt överskott av solel för att ladda fordonet.
• Smart Mix: kombinerar solenergi och energi från elnätet, med prioritet på att utnyttja solöverskottet.
• Boost: prioriterar maximal tillgänglig laddningseffekt för att snabba upp laddningen när det behövs.

Dynamisk effektanpassning

Med den kompatibla energimätaren installerad kan eHome 5 utföra en dynamisk effektanpassning. Systemet reglerar automatiskt den effekt som tilldelas fordonet beroende på hushållets momentana förbrukning.

Denna funktion gör det möjligt att undvika att summan av hushållets förbrukning och fordonsladdningen överstiger den tillgängliga effekten i installationen, vilket optimerar energifördelningen.

När hushållets förbrukning minskar kan laddaren ge mer effekt till fordonet; när den inhemska belastningen ökar kan laddningseffekten automatiskt reduceras.

Timvis nettobalans

Plattformen har även funktionen timvis nettobalans för kompatibla solcellsanläggningar.

Denna funktion gör det möjligt att hantera överskottsenergi från solen med hänsyn till energibalansen inom tidsperioden, vilket underlättar ett större utnyttjande av den tillgängliga solcellsproduktionen för elfordon.

Identifiering med RFID

Circutor eHome 5 har en RFID-läsare för identifiering och autentisering av användare.

Denna funktion är särskilt praktisk när laddaren är installerad i ett gemensamt garage eller på en plats där obehörig användning av laddpunkten måste förhindras.

Läsaren är kompatibel med ISO/IEC 14443 A/B, FeliCa och ISO/IEC 15693. Appen gör det möjligt att hantera RFID-kort och konfigurera laddarens åtkomstläge.

Fungerar även utan internetanslutning

RFID-identifikationen gör det möjligt att kontrollera åtkomsten till laddaren även på platser där det inte finns någon internetanslutning eller där WiFi-täckningen är begränsad.

Detta gör eHome 5 till en lämplig lösning både för privata garage och för vissa gemensamma parkeringsplatser.

Integrerat 6 mA DC-skydd

Laddaren har detektering av 6 mA likströmsrestström, vilket ger ett specifikt skydd kopplat till laddningsprocessen för elfordonet.

Circutor anger att systemet kan kompletteras med jordfelsbrytare typ A, dvärgbrytare och skydd mot permanenta och transienta överspänningar genom att lägga till centralen eller motsvarande skydd i installationen.

Val och installation av nödvändiga elektriska skydd ska utföras enligt Circutors anvisningar och gällande standarder för laddinstallationer för elfordon.

LED-statusindikator

Fronten har en LED-indikator som gör det möjligt att visuellt kontrollera enhetens och laddningsprocessens status.

Denna indikering hjälper användaren att snabbt se om laddaren är tillgänglig, laddar eller har ett tillstånd som kräver uppmärksamhet.

Förberedd för skyddad inomhus- och utomhusmiljö

Circutor eHome 5 V25560 har skyddsklass IP55 mot inträngning av damm och vatten.

Den har även en mekanisk tålighet på IK10, vilket ger ett högt skydd mot yttre stötar.

Driftstemperaturområdet ligger mellan -30 och +50 °C, medan tillåten lagringstemperatur är mellan -40 och +60 °C.

Den tillåtna relativa luftfuktigheten ligger mellan 5 % och 95 % utan kondens.

Självslocknande kapsling

Kapslingen är tillverkad av självslocknande ABS-PC V0-plast, vilket kombinerar mekanisk hållfasthet med ett kompakt format för väggmontering.

Laddaren fästs på väggen med ett trepunktsfäste.

Kompakt format

Circutor eHome 5 har måtten 180 mm bred, 315 mm hög och 115 mm djup.

Den kompakta storleken underlättar installation i garageplatser, sidoväggar och andra utrymmen där man vill ha en uppkopplad laddare utan att ta upp stor yta.

Den angivna nettovikten i Circutors produktblad är cirka 3,2 kg.

Kompatibel med elfordon med Typ 2-anslutning

eHome 5 är utformad för att ladda elfordon som är kompatibla med Mode 3 och Typ 2-kontakt.

Det gör den användbar med ett brett utbud av elbilar och laddhybrider på den europeiska marknaden, förutsatt att de har en kompatibel anslutning.

Hantering av upp till två eHome 5 i en bostad

Plattformen eHome 5 gör det möjligt att installera, konfigurera och hantera upp till två eHome 5-laddare i samma bostad.

Detta är särskilt intressant för hushåll med två elfordon eller för installationer där man senare planerar att utöka antalet laddpunkter.

Tekniska egenskaper för Circutor V25560

• Varumärke: Circutor.
• Serie: eHome 5.
• Modell: eHome 5 T2C32 TRI N.
• Referens: V25560.
• Typ: väggmonterad laddare för elfordon.
• Användning: hemmaladdning och privata parkeringsplatser.
• Nätverkstyp: trefas.
• Elektrisk konfiguration: 3P + N + PE.
• Nominell spänning: 400 V AC ±10 %.
• Frekvens: 50/60 Hz.
• Ingångsström: 32 A.
• Maximal utgångsström: 32 A.
• Maxeffekt: 22 kW.
• Laddningsläge: Mode 3.
• Antal laddpunkter: 1.
• Anslutningstyp till fordon: Typ 2-kabel.
• Kabellängd: 5 m.
• WiFi: ja.
• Ethernet: ja.
• App för hantering: ja, eHome 5.
• RFID-läsare: ja.
• LED-indikator: ja.
• Integrerat DC-jordfelskydd: detektering av 6 mA DC.
• Dynamisk effektstyrning: tillgänglig med kompatibel mätare.
• Solcellsintegration: tillgänglig med kompatibel mätare.
• Just Green-läge: ja, med kompatibel solkonfiguration.
• Smart Mix-läge: ja, med kompatibel solkonfiguration.
• Boost-läge: ja.
• Tidsprogrammering: ja.
• Timvis nettobalans: kompatibel.
• Skyddsklass: IP55.
• Slagtålighet: IK10.
• Driftstemperatur: -30 till +50 °C.
• Lagringstemperatur: -40 till +60 °C.
• Relativ luftfuktighet: 5-95 %, utan kondens.
• Kapslingsmaterial: självslocknande ABS-PC V0-plast.
• Montering: väggmonterad.
• Fastsättning: väggfäste med 3 punkter.
• Mått: 180 x 315 x 115 mm.
• Nettovikt: cirka 3,2 kg.
• Färg: svart.
• EAN: 8433059405649.

Standarder och normer

Circutor deklarerar att eHome 5 V25560 uppfyller olika standarder och direktiv relaterade till laddsystem och elsäkerhet.

• IEC 61851-1.
• IEC 61851-21-2.
• IEC 62196-1.
• IEC 62196-2.
• EN 18031-1.
• Direktiv 2014/35/EU.
• Direktiv 2014/53/EU.
• Direktiv 2014/30/EU.
• RoHS 2011/65/EU.

Circutor eHome 5-laddare för bostad och solenergi

Circutor eHome 5 T2C32 TRI N V25560 kombinerar en maximal effekt på 22 kW med WiFi- och Ethernet-anslutning, RFID-identifikation, tidsprogrammering och avancerade möjligheter för energihantering.

Kompatibiliteten med solcellsintegration och dynamisk effektanpassning gör det möjligt att anpassa fordonsladdningen efter den energi som finns tillgänglig i bostaden, medan lägena Just Green, Smart Mix och Boost gör det möjligt att prioritera solöverskott, kombinera solenergi och elnät eller använda all tillgänglig effekt beroende på behovet i stunden.

Med 5 meter lång Typ 2-kabel, IP55- och IK10-skydd samt ett kompakt väggmonterat format är detta en lösning som är särskilt lämplig för användare med trefasinstallation som söker en uppkopplad Circutor-hemladdare upp till 22 kW med smarta funktioner och anslutning.
