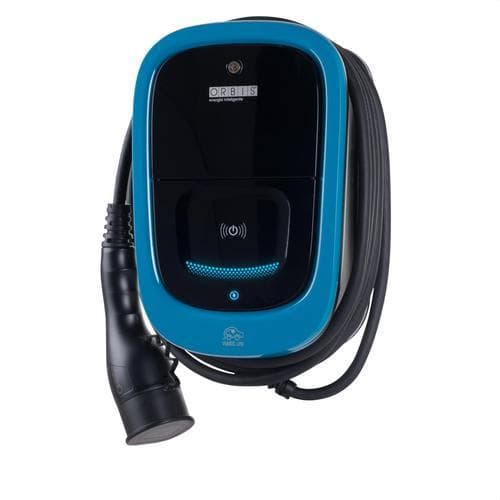

Laddare för elbil enfas VIARIS UNI+ 7,4KW med 5 meter kabel

Orbis VIARIS UNI+ OB94U120HA1 är en intelligent laddstation för elbilar och laddhybrider, utformad för enfasinstallationer på 230 V. Den erbjuder en maximal effekt på 7,4 kW vid 32 A och har en fast 5 meter lång kabel med Typ 2-kontakt, vilket möjliggör bekväm laddning i Mode 3 i såväl bostäder som gemensamma garage, kontor och andra privata miljöer.

Denna konfiguration inkluderar WiFi-kommunikation, RFID/NFC-läsare, touchsensor för aktivering, effektmodulator för laddning och detektor för likströmsrestström RDC-DD. Dessutom har VIARIS UNI+ ett registrerbart fack med DIN-skena för 8 moduler för att rymma elskydd och andra kompatibla komponenter, åtkomligt via en dörr med lås.

Enfasladdning upp till 7,4 kW

Orbis VIARIS UNI+ OB94U120HA1 drivs med enfasmatning på 230 V AC ±10 % och levererar upp till 7,4 kW effekt med en maximal ström på 32 A. Den är särskilt lämplig för bostads- och privata installationer som vill minska laddtiden jämfört med ett vanligt vägguttag.

Den faktiska laddningseffekten beror på den tillgängliga elinstallationen, laddarens konfiguration och fordonets maximalt tillåtna växelströmseffekt.

5 meter Typ 2-kabel

Denna referens har en fast 5 meter lång kabel utrustad med Typ 2-kontakt enligt EN 62196-2. Laddningen sker i Mode 3 enligt EN 61851-1, vilket ger kommunikation mellan laddaren och fordonet under sessionen.

Eftersom kabeln är integrerad behöver ingen separat portabel kabel användas vid varje laddning, vilket förenklar den dagliga användningen i privata eller gemensamma garage.

Smart effektmodulering

VIARIS UNI+ har effektmodulering för laddning för att anpassa energin som tilldelas fordonet efter installationens förutsättningar. Systemet är utformat för att utnyttja tillgänglig effekt utan att överskrida den fastställda gränsen, med hänsyn till övrig elektrisk förbrukning.

Denna styrning optimerar laddningen och minskar risken för att den tillgängliga effekten överskrids när flera elektriska laster används samtidigt i bostaden eller anläggningen.

Styrning via WiFi och appen e-VIARIS

Referensen OB94U120HA1 har WiFi-kommunikation 802.11 b/g/n. Med Orbis app e-VIARIS kan laddaren konfigureras och hanteras, laddsessioner styras och information om energiförbrukning nås.

Systemet möjliggör tidsprogrammering för att förlägga laddningen till vissa tider på dygnet, en funktion som är särskilt användbar för att dra nytta av eltariffer med olika priser beroende på tid.

Serien stöder även kommunikationsprotokollen MQTT, HTTP och OCPP 1.6 för integration i kompatibla plattformar för styrning och övervakning.

Identifiering med RFID/NFC

Laddaren har en RFID/NFC-läsare på 13,56 MHz för att identifiera användare och auktorisera start av laddning. Den är kompatibel med protokollen ISO/IEC 14443A, 14443B, ISO/IEC 15693 och Felica.

Denna funktion är särskilt praktisk i gemensamma garage, företag och andra miljöer där åtkomsten till laddpunkten ska begränsas till behöriga användare. Den har även en touchsensor för att aktivera eller avaktivera laddningen.

Integrerad RDC-DD-detektor

VIARIS UNI+ levereras som standard med en RDC-DD-enhet för detektering av likströmsdifferentialström enligt IEC 62955. Detta system övervakar eventuella komponenter av likströmsrestström som är kopplade till laddning av elfordon.

Den exakta konfigurationen OB94U120HA1 motsvarar versionen med integrerad RDC-DD. Versioner i serien som dessutom har magnetotermiskt skydd, jordfelsbrytare typ A eller fullständigt överspänningsskydd har andra produktkoder.

Integrerad DIN-skena med 8 moduler

En av de utmärkande egenskaperna hos VIARIS UNI+ är dess nedre registrerbara fack, som integrerar en DIN-skena med plats för upp till 8 moduler. Detta utrymme gör det möjligt att placera elskydd och kompatibla mätkomponenter i själva laddaren, vilket förenklar och organiserar installationen.

Facket har lås med nyckel, vilket underlättar installatörens åtkomst och förhindrar obehörig manipulation.

Kompatibel med solcells­laddning

Laddaren är kompatibel med Orbis VIARIS SOLAR-systemet för installationer med solcellsproduktion. Med rätt komponenter kan den integreras i en laddstrategi som utnyttjar energin som produceras av solpanelerna.

VIARIS UNI+ har även funktion för flera enheter för att hantera effekten mellan flera laddare anslutna till samma linje. Med systemet SPL-ORBIS avser tillverkaren installationer med effektmodulering för upp till 249 laddpunkter.

Utformad för inomhus- och utomhusinstallationer

Kapslingen är tillverkad av högresistent polykarbonat och har kapslingsklass IP54 mot damm och vatten samt mekanisk tålighet IK10 mot stötar.

Kabelns kontakt har skyddsklass IP44 när den är ansluten till fordonet och IP54 när den skyddas med sitt lock. Laddarens driftstemperaturområde är mellan -30 och 50 °C.

Kompakt format för väggмонtering

VIARIS UNI+ är utformad för ytmontering på vägg. Dess yttermått är 332 x 224 x 150 mm och vikten är cirka 4 kg, beroende på konfiguration.

Enheten använder anslutningsplintar på DIN-skena och accepterar ledare upp till 16 mm², med ett specificerat åtdragningsmoment på mellan 2 och 4 Nm.

Tekniska egenskaper för Orbis VIARIS UNI+ OB94U120HA1

• Varumärke: Orbis.
• Referens: OB94U120HA1.
• Serie: VIARIS UNI+.
• Typ: intelligent laddare för elfordon.
• Elinstallation: enfas.
• Maxeffekt: 7,4 kW.
• Maxström: 32 A.
• Matning: 230 V AC ±10 %.
• Frekvens: 50 Hz.
• Laddningsläge: Mode 3 enligt EN 61851-1.
• Kontakt: Typ 2 enligt EN 62196-2.
• Utgångstyp: fast kabel.
• Kabellängd: 5 m.
• Kommunikation: WiFi 802.11 b/g/n.
• App: e-VIARIS.
• Kommunikationsprotokoll: MQTT, OCPP 1.6 och HTTP.
• Laddmodulator: ja.
• Tidsprogrammering: ja.
• RFID/NFC-läsare: ja, 13,56 MHz.
• Touchsensor för aktivering/avaktivering: ja.
• Detektor för likströmsrestström: RDC-DD enligt IEC 62955.
• Integrerade magnetotermiska och jordfelsbrytarskydd i denna referens: nej; de tillhör andra konfigurationer i serien.
• Invändig DIN-skena: 8 moduler.
• Lås till facket: med nyckel.
• Kompatibilitet med VIARIS SOLAR: ja.
• Funktion för flera enheter: ja.
• Kompatibilitet med SPL-ORBIS: upp till 249 laddare i kompatibla system.
• Kapslingsmaterial: högresistent polykarbonat.
• Laddarens kapslingsklass: IP54.
• Slagtålighet: IK10.
• Skydd för ansluten kontakt: IP44.
• Skydd för kontakt med lock: IP54.
• Skyddsklass: Klass II.
• Egenförbrukning i standby: 4 W.
• Egenförbrukning under laddning: 7 W.
• Driftstemperatur: -30 till 50 °C.
• Maximal driftfuktighet: 95 %.
• Max ledararea: 16 mm².
• Montering: ytmontering på vägg.
• Mått: 332 x 224 x 150 mm.
• Vikt: cirka 4 kg beroende på konfiguration.
• EAN: 8426709125059.

Smart laddning för bostad, gemensamt garage eller företag

Orbis VIARIS UNI+ OB94U120HA1 kombinerar 7,4 kW effekt, 5 meter Typ 2-kabel och intelligent styrning i en laddare som är redo för daglig användning. WiFi-anslutning, styrning via e-VIARIS, RFID-identifiering och tidsprogrammering ger bekvämlighet både i privata och delade installationer.

Effektmodulatorn, kompatibiliteten med VIARIS SOLAR och SPL-ORBIS samt DIN-skenan med 8 moduler ger dessutom hög flexibilitet för att anpassa laddpunkten till olika behov nu och i framtiden.

Viktigt: referensen OB94U120HA1 har RDC-DD-detektor som standard, men motsvarar inte versionerna med integrerade fullständiga magnetotermiska skydd och jordfelsbrytare. De skydd som krävs för installationen måste väljas och installeras i enlighet med ITC-BT-52, Orbis anvisningar och gällande regelverk.
