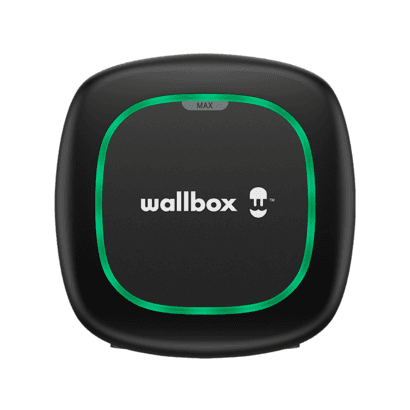

Laddare för elbil 22 kW Wallbox Pulsar Max 5 meter kabel Typ 2 med avancerat skydd

Wallbox Pulsar Max PLP4-0-2-4-9-002 är en smart laddare för elbilar och laddhybrider med en maximal effekt på 22 kW vid trefasinstallation. Denna version har fast kabel på 5 meter med Typ 2-kontakt, svart finish, WiFi- och Bluetooth-anslutning, inbyggd detektering av 6 mA likströmsläckage samt skydd mot svetsning.

Utformad för vanlig laddning i bostäder, garage, privata parkeringsplatser och andra kompatibla installationer kombinerar Pulsar Max ett kompakt format med uppkopplad styrning och energihantering. Den kan användas med Wallbox-appen för att schemalägga sessioner, övervaka laddarens status och hantera laddningen från en kompatibel enhet.

Trefasladdning upp till 22 kW

Wallbox PLP4-0-2-4-9-002 erbjuder en maximal laddningseffekt på 22 kW via en trefasmatning på 400 V. Dess märkström är 32 A per fas och kan konfigureras från 6 A upp till märkströmmen, vilket gör det möjligt att anpassa tillgänglig effekt efter elinstallationens och fordonets egenskaper.

Laddningen sker i Mode 3 enligt IEC 61851-1. För att uppnå 22 kW måste både elinstallationen och fordonet stödja trefasladdning vid 32 A. När fordonets ombordladdare har lägre effekt begränsas laddningen av den maximala kapacitet som fordonet själv accepterar.

Fast Typ 2-kabel på 5 meter

Denna referens levereras med en fast laddkabel på 5 meter och Typ 2-kontakt enligt IEC 62196-2. Kabeln är permanent ansluten till laddaren, vilket innebär att ingen separat portabel kabel behövs för daglig laddning.

Typ 2-kontakten är den standard som vanligtvis används i elbilar och laddhybrider som säljs i Europa, och erbjuder en praktisk lösning för både hemmabruk och professionella installationer.

Skydd mot 6 mA likströmsläckage

Pulsar Max har inbyggd detektering av likströmsrestström via en intern RDC-DD-enhet på 6 mA. Wallbox anger att detta system uppfyller de utlösningstider som fastställs i IEC 62955.

Detta integrerade skydd måste kompletteras med de externa skydd som krävs enligt Wallbox installationsdokumentation och gällande elstandarder. Val av automatsäkringar, jordfelsbrytare och andra skyddsanordningar ska göras utifrån de specifika förutsättningarna i installationen.

Skydd mot svetsning

Wallbox officiella kodning identifierar siffran 9 i referensen PLP4-0-2-4-9-002 som en version med skydd mot svetsning. Denna funktion är avsedd att öka systemets säkerhet vid eventuell svetsning av effektkontakterna.

Wallbox föreskriver dessutom en valfri extern avledning för att utföra frånkopplingen kopplad till detta skydd, och installationen ska utföras enligt tillverkarens tekniska anvisningar.

Integrerat WiFi och Bluetooth

Laddaren har WiFi- och Bluetooth-anslutning. Via Wallbox-appen och portalen kan du komma åt laddarens status, hantera laddningssessioner och göra olika funktionsinställningar.

Bluetooth-anslutningen underlättar lokal konfiguration och kommunikation med enheten, medan WiFi-anslutningen ger tillgång till uppkopplade funktioner när laddaren är ansluten till ett kompatibelt nätverk.

Schemaläggning och styrning via Wallbox-appen

Pulsar Max gör det möjligt att schemalägga laddning till vissa tidsintervall, en funktion som är särskilt användbar för användare med eltariffer som har olika priser beroende på tid på dygnet.

Via Wallbox-plattformen kan du också se information om laddningssessioner, låsa eller låsa upp laddaren och styra olika driftsparametrar beroende på tillgänglig konfiguration.

Energihantering och solcellsladdning

Wallbox Pulsar Max har statisk lastbalansering och är kompatibel med avancerade energihanteringsfunktioner via extra tillbehör. Dessa inkluderar dynamisk lastbalansering och solcellsladdning.

När en kompatibel Wallbox-energimätare installeras kan systemet anpassa den effekt som tilldelas elbilen utifrån fastighetens förbrukning. På så sätt kan den tillgängliga elkapaciteten utnyttjas bättre och risken för att överskrida den avtalade eller tillgängliga gränsen minskas.

Solcellsladdningsfunktionen gör det möjligt att använda energi från en solcellsanläggning för att ladda fordonet och därmed utnyttja överskottsproduktion beroende på systemets konfiguration. Dessa funktioner kräver en kompatibel extra mätare.

IP55- och IK10-skydd

Laddaren har kapslingsklass IP55 och mekanisk tålighet IK10. Höljet ger ett högt skydd mot damm, vatten och stötar, vilket gör att den kan installeras både inomhus och på lämpliga utomhusplatser.

Driftstemperaturområdet sträcker sig från -30 till 50 °C. Wallbox anger att laddaren kan arbeta med full effekt upp till 40 °C och att den över denna temperatur kan minska effekten för att skydda komponenterna.

Kompakt design för väggmontering

Wallbox Pulsar Max utmärker sig genom sin kompakta storlek. Versionen med fast kabel har måtten 198 x 201 x 99 mm, exklusive kabel, och en ungefärlig vikt på 1,3 kg utan kabel.

Den kompakta designen underlättar installation på garageväggar, parkeringsplatser och områden avsedda för laddning av elfordon, och tar liten plats runt laddpunkten.

Halo RGB-indikator

Laddarens front har en Halo RGB-ljussindikator som visuellt visar olika driftlägen. Denna indikering kompletteras av informationen som finns tillgänglig via Wallbox-appen och portalen.

OCPP-kommunikation och integration

Utöver WiFi och Bluetooth anger Wallbox kompatibilitet med OCPP, partner-API och SDK som externa kommunikationsgränssnitt. Dessa möjligheter utökar integrations- och hanteringsalternativen för laddaren i installationer som kräver ytterligare uppkopplade funktioner.

Tekniska specifikationer för Wallbox Pulsar Max PLP4-0-2-4-9-002

• Varumärke: Wallbox.
• Referens: PLP4-0-2-4-9-002.
• Modell: Pulsar Max.
• Färg: svart.
• Typ: smart laddare för elbil.
• Matning: trefas.
• Maximal laddningseffekt: 22 kW.
• Nominell spänning: 400 V AC ±10%.
• Nominell ström: 32 A, 3 faser.
• Konfigurerbar ström: från 6 A till 32 A.
• Nominell frekvens: 50/60 Hz.
• Laddningsläge: Mode 3 enligt IEC 61851-1.
• Kontakt: Typ 2 enligt IEC 62196-2.
• Utgångstyp: fast kabel.
• Kabellängd: 5 m.
• Anslutning: WiFi och Bluetooth.
• Styrning: Wallbox-app och portal.
• Statusindikator: Halo LED RGB.
• Statisk lastbalansering: ingår.
• Dynamisk lastbalansering: kompatibel via extra mätare.
• Solcellsladdning: kompatibel via extra mätare.
• Extern kommunikationsgränssnitt: OCPP, partner-API och SDK.
• Skydd mot restström: detektering av 6 mA DC-läckage.
• Skydd mot svetsning: ja.
• Överspänningskategori: CAT III.
• Kapslingsklass: IP55.
• Slagtålighet: IK10.
• Driftstemperatur: -30 till 50 °C.
• Drift med full effekt: upp till 40 °C.
• Lagringstemperatur: -40 till 70 °C.
• Mått utan kabel: 198 x 201 x 99 mm.
• Vikt utan kabel: 1,3 kg.
• Maximal ledararea för matningskabel: upp till 13 mm².
• EAN: 8436607548690.

Exakt konfiguration för referensen PLP4-0-2-4-9-002

Wallbox officiella artikelnummerstruktur gör det möjligt att identifiera de viktigaste egenskaperna hos denna version av Pulsar Max. Koden PLP4 motsvarar modellen Pulsar Max, koden 0 identifierar 5-meterskabeln, koden 2 motsvarar Typ 2-kontakten, koden 4 identifierar 22 kW-effekten och koden 9 motsvarar skyddet mot svetsning. Suffixet 002 identifierar den kommersiella versionen i svart färg.

En kraftfull laddare för trefasinstallationer

Med en maximal effekt på 22 kW är Wallbox Pulsar Max PLP4-0-2-4-9-002 särskilt lämplig för trefasinstallationer där man vill minska laddningstiden för fordon som kan utnyttja denna effekt. Den fasta Typ 2-kabeln på 5 meter underlättar daglig användning, medan styrning via WiFi, Bluetooth och Wallbox-appen gör laddningen enkel att hantera.

Skyddet mot 6 mA likströmsläckage, skyddet mot svetsning, IP55-klassningen, IK10-tåligheten och kompatibiliteten med dynamisk lastbalansering och solcellsladdning kompletterar en lösning som är anpassad både för hemmainstallationer och andra privata laddpunkter.

Viktigt: för att uppnå 22 kW krävs trefasmatning och att fordonet stödjer denna effekt i växelström. Dynamisk lastbalansering och solcellsladdning kräver en kompatibel Wallbox-energimätare, som inte ingår om inte annat uttryckligen anges. Installationen ska utföras av kvalificerad personal i enlighet med Wallbox dokumentation och gällande regler.
