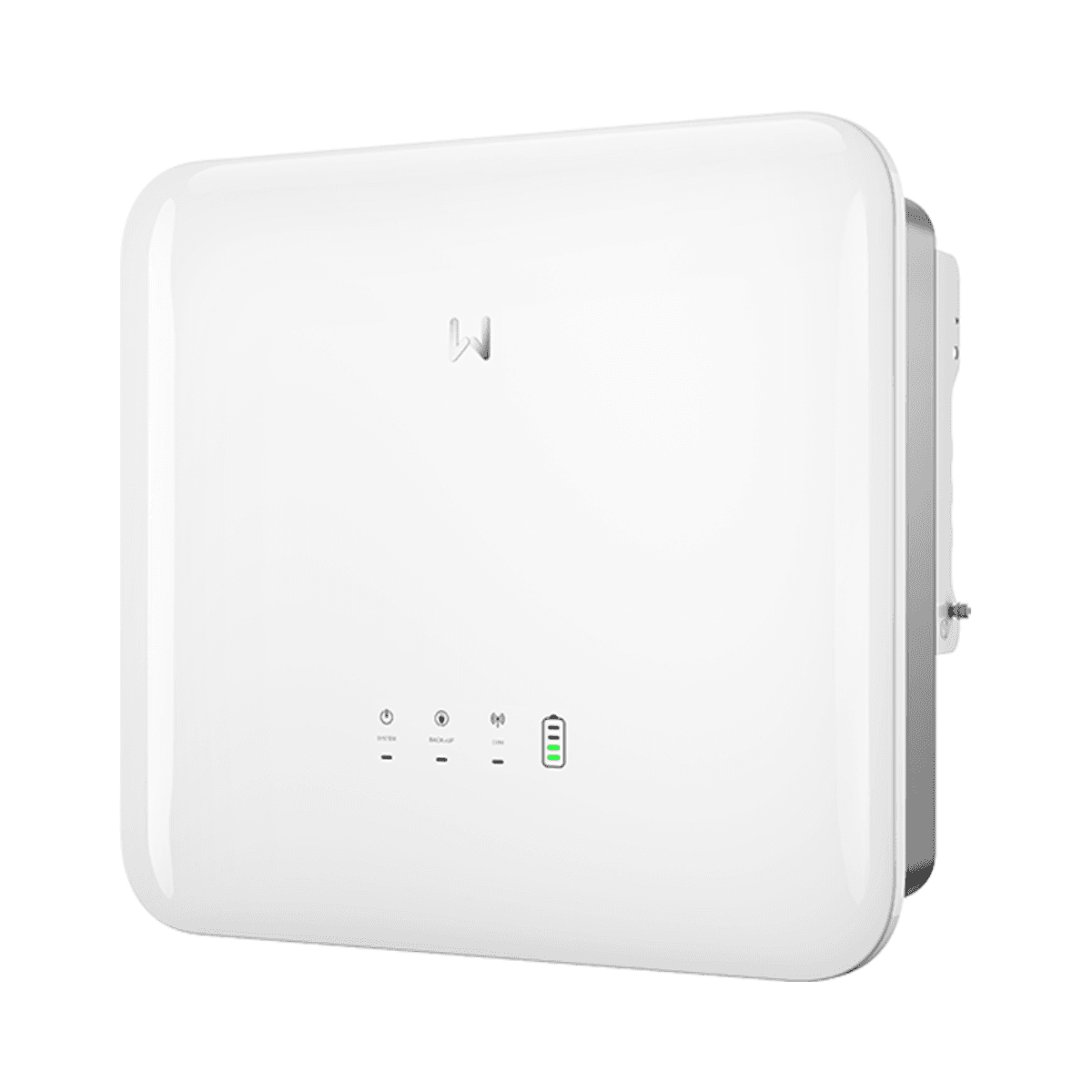

Trefasig hybrid solcellsinverter 15 kW 2 MPPT GoodWe GW15K-ET-20

GoodWe GW15K-ET-20 är en trefas hybrid solväxelriktare på 15 kW som tillhör ET G2-serien och är utformad för solcellsanläggningar med energilagring. Den kombinerar hantering av solproduktion, laddning och urladdning av högspänningsbatterier samt en kraftfull backup-utgång, vilket gör det möjligt att öka egenförbrukningen och hålla kompatibla laster matade vid strömavbrott i elnätet.

Denna modell har 3 oberoende MPPT-spårare, klarar upp till 24 000 W solcellsingångseffekt och arbetar med högspännings litiumjonbatterier inom ett spann på 150 till 720 V. Den maximala verkningsgraden når 98,2 % och den har WiFi-, LAN- och Bluetooth-anslutning, IP66-skydd samt naturlig konvektionskylning.

Trefas hybridväxelriktare på 15 kW

GW15K-ET-20 erbjuder en nominell uteffekt på 15 000 W och en nominell samt maximal skenbar effekt mot nätet på 15 000 VA. Den är utformad för trefasnät på 380/400 V med anslutning 3L/N/PE och kan arbeta vid nominella frekvenser på 50 eller 60 Hz.

Den maximala utgångsströmmen mot nätet är 21,7 A. Effektfaktorn kan justeras från 0,8 kapacitiv till 0,8 induktiv och den maximala totala harmoniska distorsionen hålls under 3 %.

3 MPPT för större solcellsflexibilitet

Till skillnad från vad som först angavs i den tillhandahållna titeln bekräftar GoodWes officiella dokumentation att GW15K-ET-20 har 3 oberoende MPPT-spårare, med en solcellssträng per MPPT.

Denna konfiguration gör det möjligt att fördela solpanelerna mellan tre grupper med olika orientering, lutning eller instrålningsförhållanden. Varje MPPT följer oberoende den maximala effektpunkten, vilket underlättar projektering av anläggningar med komplexa takytor.

Växelriktaren klarar en maximal solcellsingångseffekt på 24 000 W, en maximal ingångsspänning på 1 000 V och ett MPPT-arbetsområde på 120 till 850 V. Den nominella ingångsspänningen är 620 V och startspänningen är 150 V.

Kompatibel med högpresterande solcellspaneler

Varje MPPT klarar en maximal ingångsström på 16 A och en maximal kortslutningsström på 24 A. Dessa egenskaper gör det möjligt att integrera moderna högpresterande solcellspaneler, förutsatt att strängdesignen följer GoodWes elektriska gränsvärden.

Förberedd för högspänningsbatterier

Som hybridväxelriktare har GoodWe GW15K-ET-20 en dedikerad ingång för kompatibla litiumjonbatterier. Batterispänningsområdet sträcker sig från 150 till 720 V, med en nominell spänning på 500 V.

Den maximala kontinuerliga laddnings- och urladdningsströmmen är 40 A. För denna modell anger GoodWe en maximal laddningseffekt på 24 000 W och en maximal urladdningseffekt på 16 500 W.

Kommunikationen med batteriets BMS-styrsystem sker via RS485 eller CAN, vilket gör det möjligt att samordna växelriktarens och det kompatibla batteriets funktion.

Backup-utgång på 15 kVA

En av de främsta fördelarna med ET G2-serien är dess backup-funktion. GW15K-ET-20 har en reservutgång med nominell skenbar effekt på 15 000 VA, vilket gör att utvalda laster kan hållas igång när nätförsörjningen avbryts, förutsatt att det finns tillräckligt med energi i batteriet eller i solcellsfältet.

Vid drift utan nät kan den leverera upp till 15 000 VA kontinuerligt och tillfälligt nå upp till 18 000 VA under 60 sekunder. Denna extra kapacitet underlättar start och drift av viss utrustning med tillfälliga effektbehov över den nominella förbrukningen.

GoodWe anger för ET G2-serien en backup-omkoppling motsvarande ett SAI/UPS-system, med en tid under 10 ms, avsedd att minska avbrott i laster anslutna till backup-utgången.

Trefasdrift med obalanserade laster

ET G2-serien är förberedd för att arbeta med obalanserade trefaslaster, en viktig egenskap i bostäder och mindre professionella installationer där förbrukningen inte fördelas lika mellan de tre faserna.

GoodWe medger 100 % obalanserad försörjning, vilket möjliggör en mer flexibel hantering av lasterna inom de elektriska och konfigurationsmässiga gränser som gäller för systemet.

Maximal verkningsgrad på 98,2 %

GoodWe GW15K-ET-20 uppnår en maximal verkningsgrad på 98,2 % och en europeisk verkningsgrad på 97,5 %. Den maximala verkningsgraden i batteri-till-nät-processen är 97,5 %, medan MPPT-spårningsverkningsgraden når 99,5 %.

Dessa prestanda är avsedda att minimera förluster vid energikonvertering och effektivt utnyttja både solcellsproduktionen och den lagrade energin.

Integrerade skydd

Växelriktaren har olika skydds- och övervakningsfunktioner för solcellsfältet, batteriet och nätanslutningen.

• Detektering av isolationsresistans för solceller: integrerad.
• Övervakning av restström: integrerad.
• Skydd mot omvänd polaritet DC: integrerat.
• Skydd mot omvänd batteripolaritet: integrerat.
• Ö-driftskydd: integrerat.
• Skydd mot överström AC: integrerat.
• Skydd mot kortslutning AC: integrerat.
• Skydd mot överspänning AC: integrerat.
• Likströmbrytare: integrerad.
• Överspänningsskydd DC: SPD typ II.
• Överspänningsskydd AC: SPD typ II.
• Fjärravstängning: integrerad.
• PV AFCI 3.0: tillgänglig som tillval.

WiFi, LAN, Bluetooth, RS485 och CAN

GW15K-ET-20 erbjuder olika kommunikationsgränssnitt för integration i övervaknings- och energihanteringssystem. Kommunikation med portalen sker via WiFi, LAN och Bluetooth, medan energimätaren använder RS485.

För kommunikation med batteriets BMS-system finns RS485- och CAN-gränssnitt. Enheten har LED-indikatorer och möjliggör konfiguration och övervakning via WLAN och GoodWes kompatibla app.

Integrerad smartmätare

GoodWe presenterar ET G2-serien med integrerad smartmätare, vilket underlättar övervakningen av energiflöden mellan solcellsproduktion, batteri, förbrukning och elnät. Denna information gör det möjligt för systemet att hantera de olika energikällorna och optimera egenförbrukningsstrategier.

IP66-skydd och naturlig kylning

Växelriktaren har skyddsklass IP66, vilket ger hög motståndskraft mot inträngning av damm och vatten. Den är utformad för väggмонtering och kan arbeta i ett omgivningstemperaturområde mellan -35 och +60 °C.

Kylningen sker genom naturlig konvektion, vilket eliminerar behovet av fläktar för normal värmeavledning. Enheten klarar en relativ luftfuktighet på 0 till 100 % och en maximal driftshöjd på 4 000 meter.

Tekniska egenskaper för GoodWe GW15K-ET-20

• Varumärke: GoodWe.
• Referens: GW15K-ET-20.
• Serie: ET G2.
• Typ: hybrid solväxelriktare.
• Nät: trefas.
• Nominell uteffekt: 15 000 W.
• Nominell skenbar effekt mot nätet: 15 000 VA.
• Maximal skenbar effekt mot nätet: 15 000 VA.
• Nominell utspänning: 400 / 380 V, 3L/N/PE.
• Nominell frekvens: 50 / 60 Hz.
• Maximal utgångsström mot nätet: 21,7 A.
• Effektfaktor: från 0,8 kapacitiv till 0,8 induktiv.
• Total harmonisk distorsion: <3 %.
• Antal MPPT: 3.
• Strängar per MPPT: 1.
• Maximal solcellsingångseffekt: 24 000 W.
• Maximal FV-ingångsspänning: 1 000 V.
• MPPT-spänningsområde: 120-850 V.
• FV-startspänning: 150 V.
• FV-nominell spänning: 620 V.
• Maximal ingångsström per MPPT: 16 A.
• Maximal kortslutningsström per MPPT: 24 A.
• Batterityp: litiumjon.
• Antal batteriingångar: 1.
• Batterispänningsområde: 150-720 V.
• Nominell batterispänning: 500 V.
• Batteristartspänning: 150 V.
• Maximal kontinuerlig laddningsström: 40 A.
• Maximal kontinuerlig urladdningsström: 40 A.
• Maximal laddningseffekt: 24 000 W.
• Maximal urladdningseffekt: 16 500 W.
• Nominell backup-effekt: 15 000 VA.
• Maximal backup-effekt utan nät: 15 000 VA kontinuerligt / 18 000 VA under 60 s.
• Maximal ström i reservutgång: 21,7 A / 26,1 A under 60 s.
• Backup-omkopplingstid: <10 ms enligt GoodWe.
• Maximal verkningsgrad: 98,2 %.
• Europeisk verkningsgrad: 97,5 %.
• Maximal batteri-till-nät-verkningsgrad: 97,5 %.
• MPPT-verkningsgrad: 99,5 %.
• Kommunikation med BMS: RS485 och CAN.
• Kommunikation med mätare: RS485.
• Anslutning till portal: WiFi, LAN och Bluetooth.
• Användargränssnitt: LED, WLAN och app.
• Överspänningsskydd DC: Typ II.
• Överspänningsskydd AC: Typ II.
• AFCI 3.0: tillval.
• Kylning: naturlig konvektion.
• Skyddsklass: IP66.
• Driftstemperatur: -35 till +60 °C.
• Relativ luftfuktighet: 0-100 %.
• Maximal höjd: 4 000 m.
• Topologi: utan isolering.
• Montering: väggмонtering.
• Mått: 496 x 460 x 221 mm.
• Vikt: 25 kg.

Komplett hantering av produktion, lagring och backup

GoodWe GW15K-ET-20 samlar i en enda enhet omvandlingen av solenergi, hantering av högspänningsbatterier och en trefas backup-utgång på 15 kVA. Dess tre MPPT gör det möjligt att utforma solcellsfält med olika orienteringar, medan solcellsingången på upp till 24 kW ger gott om utrymme för att dimensionera anläggningen.

Kombinationen av 15 kW nominell effekt, maximal verkningsgrad på 98,2 %, batteri från 150 till 720 V, backup med snabb omkoppling, IP66-skydd och WiFi-, LAN- och Bluetooth-anslutning gör GW15K-ET-20 till en särskilt komplett lösning för trefasiga solcellsanläggningar med lagring och högre energisjälvständighet.

Viktigt: batteriet, solcellsfältet, externa skydd och övriga komponenter i anläggningen måste väljas bland kompatibla lösningar och dimensioneras enligt GoodWes specifikationer och gällande regelverk.
