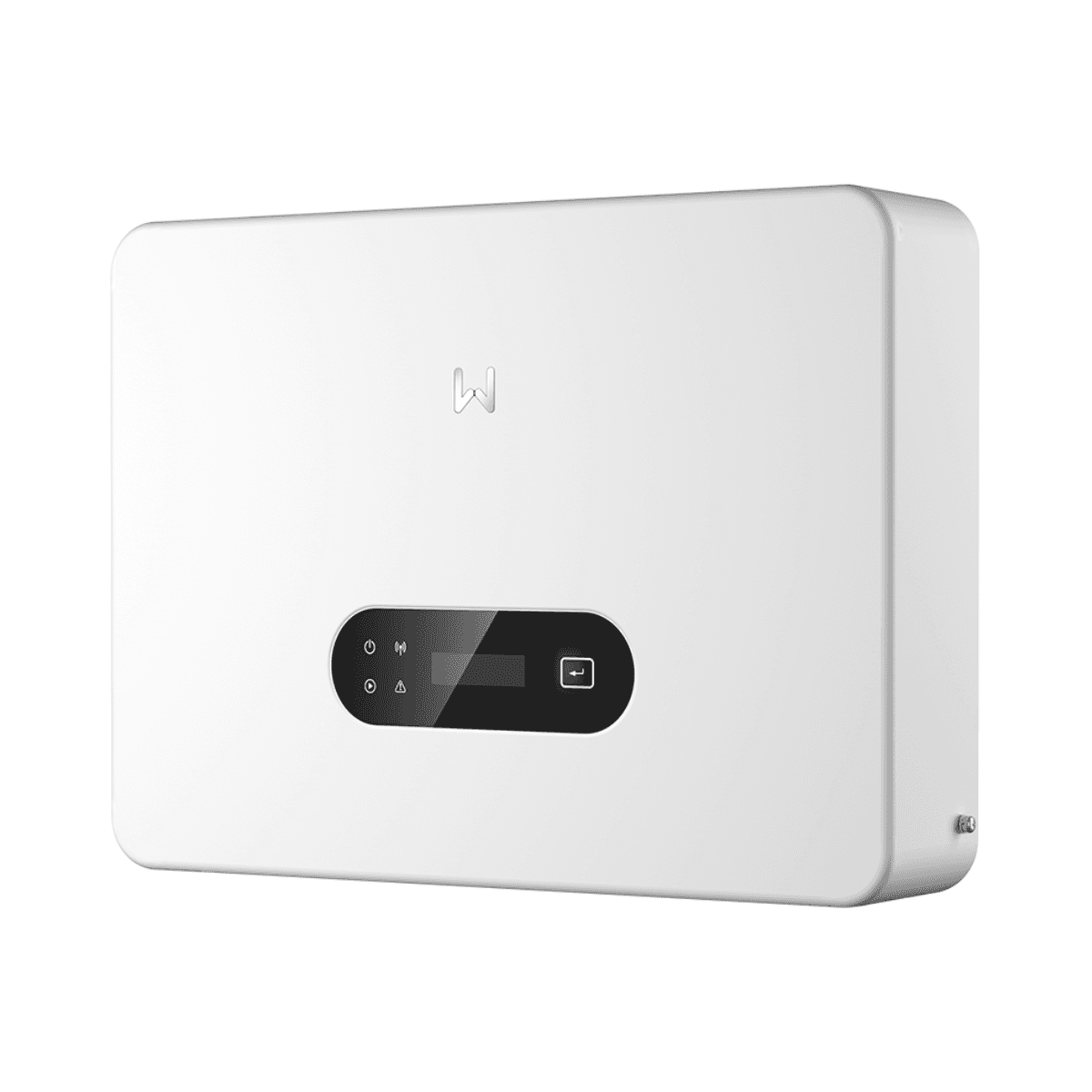

GoodWe GW8.5K-MS-G40 8,5 kW enfasig solcellsinverter med 3 MPPT

GoodWe GW8.5K-MS-G40 enfasväxelriktare är en 8,5 kW stringväxelriktare som tillhör fjärde generationen av MS G4-serien. Den är särskilt utformad för bostadsbaserade solcellsanläggningar som kräver hög effekt och flexibilitet i panelkonfigurationen, med 3 oberoende MPPT-spårare och en PV-ingång per MPPT.

Tack vare 20 A maximal ström per MPPT, kompatibilitet med upp till 200% överdimensionering av solcellsfältet och en maximal verkningsgrad på 97,9% är GW8.5K-MS-G40 redo att arbeta med moderna högpresterande solcellspaneler. Konstruktionen kompletteras av IP66-skydd, naturlig konvektionskylning och en ljudnivå under 30 dB.

8,5 kW enfasväxelriktare med 3 MPPT

GoodWe GW8.5K-MS-G40 levererar en nominell och maximal uteffekt på 8.500 W, med en maximal skenbar effekt på 8.500 VA. Den är avsedd för enfasiga elnät på 220, 230 eller 240 V och arbetar med nominell frekvens på 50 eller 60 Hz.

En av dess främsta styrkor är de 3 oberoende MPPT-spårarna. Varje MPPT stöder en solcellssträng, vilket gör det möjligt att dela upp solcellsfältet i upp till tre grupper med olika driftsförhållanden.

Denna arkitektur är särskilt intressant på tak med flera orienteringar, olika lutningar eller områden med varierande instrålningsförhållanden, eftersom varje string har egen spårning av maximal effektpunkt.

20 A maximal ström per MPPT

Var och en av de tre MPPT:erna stöder en maximal ingångsström på 20 A och en maximal kortslutningsström på 26 A. Dessa egenskaper förbättrar kompatibiliteten med dagens högpresterande solcellspaneler med hög ström.

Den maximala PV-ingångsspänningen är 600 V, medan MPPT-arbetsområdet ligger mellan 40 och 560 V. Startspänningen är endast 50 V och den nominella ingångsspänningen uppgår till 360 V.

Överdimensionering av solcellsfältet upp till 200%

GoodWe anger för MS G4-serien en överdimensionering av solcellsfältet på upp till 200%. Denna funktion gör det möjligt att ansluta en högre paneleffekt än växelriktarens nominella uteffekt, förutsatt att spänningar, strömmar och övriga elektriska gränser som tillverkaren anger respekteras.

Överdimensionering av solcellsfältet kan bidra till att öka antalet timmar då växelriktaren arbetar nära sin optimala effekt, särskilt under perioder med låg instrålning, tidiga morgnar eller sena eftermiddagar.

Maximal verkningsgrad på 97,9%

GW8.5K-MS-G40 uppnår en maximal verkningsgrad på 97,9% och en europeisk verkningsgrad på 97,3%, vilket gör det möjligt att med hög prestanda omvandla likström från panelerna till användbar växelström för anläggningen.

Den maximala utgångsströmmen är 38,7 A. Effektfaktorn är ungefär 1 och kan justeras mellan 0,8 kapacitiv och 0,8 induktiv. Den maximala totala harmoniska distorsionen som anges av GoodWe är under 3%.

Inbyggda skydd för solcellsanläggningen

GoodWe utrustar GW8.5K-MS-G40 med olika skydds- och övervakningsfunktioner både på likströms- och växelströmssidan.

• Strängströmsövervakning: integrerad.
• Detektering av PV-isolationsresistans: integrerad.
• Övervakning av restström: integrerad.
• Skydd mot omvänd polaritet på likström: integrerat.
• Ö-driftsskydd: integrerat.
• Överströmsskydd på växelström: integrerat.
• Kortslutningsskydd på växelström: integrerat.
• Överspänningsskydd på växelström: integrerat.
• Likströmbrytare: integrerad.
• Överspänningsskydd på likström: SPD typ II.
• Överspänningsskydd på växelström: SPD typ II.
• Fjärravstängning: integrerad.
• AFCI: tillval.

Valfri AFCI 3.0 med bågdetektering

MS G4-serien kan som tillval utrustas med AFCI 3.0, en funktion för detektering och avbrott av ljusbågar på likströmssidan. GoodWe använder AI-assisterad teknik för att identifiera situationer som motsvarar en ljusbåge och agera på systemet.

Denna funktion utgör ett extra säkerhetsalternativ för installationer där skydd mot vissa bågfel i solcellsfältet krävs.

WiFi, LAN, Bluetooth, RS485 och 4G

GoodWe GW8.5K-MS-G40 erbjuder olika kommunikationsmöjligheter för övervakning och integration av anläggningen. Databladet omfattar gränssnitten RS485, WiFi, LAN, Bluetooth och 4G, beroende på konfiguration och tillbehör som används.

Kommunikationsprotokollet är Modbus RTU kompatibelt med SunSpec. Enheten använder LED-indikatorer och stöder valfri LCD-skärm, samt hantering via WLAN och kompatibel app.

Förberedd för parallellinstallationer

MS G4-serien kan användas i blandade parallellinstallationer tillsammans med GoodWe DNS G4-växelriktare via den intelligenta kommunikationsmodulen EzLink3000.

Denna möjlighet underlättar modulär utbyggnad av solcellsanläggningar när installerad effekt behöver ökas samtidigt som en kompatibel GoodWe-växelriktararkitektur bibehålls.

Tyst drift utan fläktar

GW8.5K-MS-G40 använder kylning med naturlig konvektion. Eftersom den inte är beroende av fläktar för sin normala kylning anger GoodWe en ljudnivå under 30 dB.

Denna egenskap är särskilt lämplig för bostadsinstallationer där växelriktaren kan placeras nära bebodda utrymmen. Enhetens nattförbrukning är under 1 W.

IP66-skydd

Kapslingen har skyddsklass IP66, vilket ger ett högt motstånd mot inträngning av damm och vatten. Detta ökar flexibiliteten vid val av placering för växelriktaren, så länge monteringsanvisningar och avstånd som anges av GoodWe följs.

Driftstemperaturområdet ligger mellan -25 och +60 °C och den relativa luftfuktigheten kan vara 0 till 100%. Tillverkarens angivna maximala driftshöjd är 4.000 meter.

Kompakt och lätt design

Med måtten 493 x 365 x 187 mm och en vikt på 16 kg erbjuder GoodWe GW8.5K-MS-G40 ett kompakt format med tanke på dess effekt på 8,5 kW och dess tre MPPT-spårare.

Likströmsingångarna använder MC4-kontakter som är kompatibla med kabeltvärsnitt på 4 till 6 mm². Växelströmsanslutningen använder ett Plug & Play-system som stöder en maximal ledararea på 16 mm².

Tekniska egenskaper för GoodWe GW8.5K-MS-G40

• Varumärke: GoodWe.
• Referens: GW8.5K-MS-G40.
• Serie: MS G4.
• Typ: stringväxelriktare för solceller.
• Nät: enfas.
• Nominell uteffekt: 8.500 W.
• Maximal aktiv effekt: 8.500 W.
• Nominell skenbar effekt: 8.500 VA.
• Maximal skenbar effekt: 8.500 VA.
• Nominell utspänning: 220 / 230 / 240 V, L/N/PE.
• Utspänningsområde: 160-270 V, enligt lokal standard.
• Nominell frekvens: 50/60 Hz.
• Maximal utgångsström: 38,7 A.
• Effektfaktor: ungefär 1, justerbar mellan 0,8 kapacitiv och 0,8 induktiv.
• Total harmonisk distorsion: <3%.
• Antal MPPT: 3.
• Antal strängar per MPPT: 1.
• Maximal PV-ingångsspänning: 600 V.
• MPPT-arbetsområde: 40-560 V.
• Startspänning: 50 V.
• Nominell ingångsspänning: 360 V.
• Maximal ingångsström per MPPT: 20 A.
• Maximal kortslutningsström per MPPT: 26 A.
• Överdimensionering av solcellsfältet: upp till 200% enligt GoodWe.
• Maximal verkningsgrad: 97,9%.
• Europeisk verkningsgrad: 97,3%.
• Kylning: naturlig konvektion.
• Ljudnivå: <30 dB.
• Nattförbrukning: <1 W.
• Skyddsklass: IP66.
• Driftstemperatur: -25 till +60 °C.
• Relativ luftfuktighet: 0-100%.
• Maximal höjd: 4.000 m.
• Topologi: utan isolering.
• Kommunikation: RS485, WiFi, LAN, Bluetooth och 4G.
• Protokoll: Modbus RTU kompatibelt med SunSpec.
• Gränssnitt: LED, valfri LCD och WLAN + app.
• Överspänningsskydd på likström: SPD typ II.
• Överspänningsskydd på växelström: SPD typ II.
• AFCI: tillval.
• Likströmbrytare: integrerad.
• Mått: 493 x 365 x 187 mm.
• Vikt: 16 kg.
• Likströmskontakter: MC4 för kablar på 4-6 mm².
• Växelströmskontakt: Plug & Play för ledare upp till 16 mm².

Särskilt lämplig för tak med flera orienteringar

De tre oberoende MPPT-spårarna gör att GoodWe GW8.5K-MS-G40 är särskilt lämplig för installationer där solcellspaneler behöver fördelas över olika takfall, orienteringar eller lutningar. Varje string kan ha egen spårning för att optimera sin driftpunkt.

Dess 8,5 kW enfaseffekt, 20 A per MPPT, överdimensionering av solcellsfältet upp till 200%, maximal verkningsgrad på 97,9%, IP66-skydd och omfattande kommunikationsalternativ gör GW8.5K-MS-G40 till en komplett lösning för högpresterande bostadsbaserade solcellsanläggningar.

Viktigt: dimensioneringen av strängarna och den anslutna solcellseffekten måste alltid följa de spänningar, strömmar och övriga gränser som GoodWe anger, samt gällande regler för installationen.
