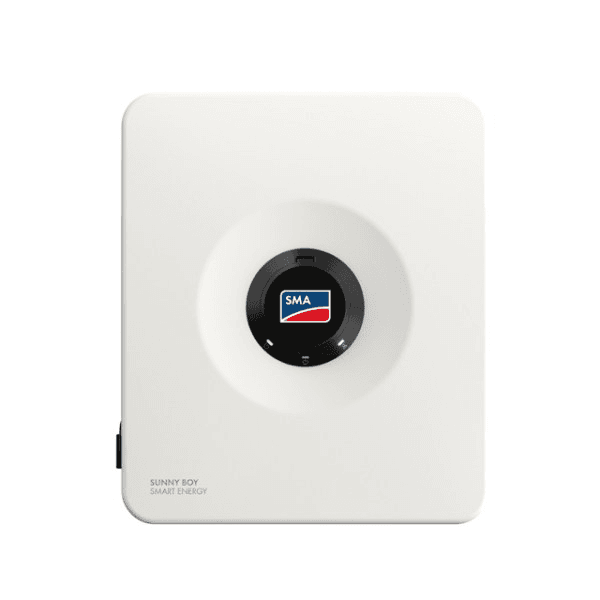

Enfasad hybrid solcellsinverter 6 kW SMA Sunny Boy Smart Energy

Den hybrida enfasiga solväxelriktaren SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50 integrerar i en enda enhet funktionerna för solcellsväxelriktare och batteriväxelriktare, vilket gör det möjligt att producera, lagra och hantera solenergin i en bostad. Den erbjuder en nominell uteffekt på 6.000 watt, har 3 oberoende MPP-spårare och klarar en installerad solcellseffekt på upp till 12.000 watt peak.

Den högspänningsanslutning för batterier gör det möjligt att lagra överskottsenergi från solcellerna och använda den senare, vilket ökar utnyttjandet av den energi som anläggningen producerar. Dessutom har den avancerade funktioner för energihantering, produktionsoptimering, övervakning och reservkraft, och ingår i SMA Home Energy Solution-ekosystemet.

Två-i-ett-hybridväxelriktare för solenergi och lagring

Sunny Boy Smart Energy kombinerar i samma enhet en solcellsväxelriktare och en batteriväxelriktare. Energin från solpanelerna kan omvandlas direkt till växelström för att försörja bostadens förbrukning eller matas ut på elnätet, samt användas för att ladda ett kompatibelt batteri.

När anläggningen behöver lagrad energi omvandlar växelriktaren den likström som levereras av batteriet till växelström som är kompatibel med elinstallationen.

SMA gör det möjligt att använda denna modell som hybridväxelriktare, solcellsväxelriktare eller batteriväxelriktare, vilket ger flexibilitet både för nya installationer och för olika energilagringskonfigurationer.

Nominell effekt på 6 kilowatt i enfas

Modellen SBSE6.0-50 levererar en nominell aktiv effekt på 6.000 watt vid 230 volt och 50 hertz, med en maximal skenbar effekt på 6.000 voltampere.

Den nominella växelspänningen är 230 eller 240 volt, med ett driftområde mellan 184 och 253 volt. Den nominella utgångsströmmen är 26,1 ampere och den maximala strömmen uppgår till 30 ampere.

Effektfaktorn är 1 vid nominell effekt och kan konfigureras inom det intervall som tillverkaren anger för att anpassas till elnätets krav.

Upp till 12 kilowatt peak solcellseffekt

Även om den nominella uteffekten är 6 kilowatt, klarar Sunny Boy Smart Energy 6.0 en maximal solcellseffekt på 12.000 watt peak.

Denna kapacitet gör det möjligt att överdimensionera solcellsfältet i förhållande till växelriktarens nominella effekt, en strategi som kan ge högre produktion under timmar med lägre instrålning och öka anläggningens årliga utnyttjande.

3 oberoende MPP-spårare

Växelriktaren har 3 oberoende MPP-spårare, med en ingång per spårare. Denna konfiguration underlättar installation av modulgrupper med olika orientering, lutning eller produktionsförhållanden.

Ingångarna A och B kan konfigureras för parallell drift under de förhållanden och firmwareversioner som anges som kompatibla av SMA.

Brett solcellsspänningsområde

• Maximal solcellseffekt: 12.000 watt peak.
• Maximal inspänning: 600 volt.
• Minsta inspänning: 60 volt.
• Startspänning: 66 volt.
• MPP-spårningsområde: mellan 60 och 480 volt.
• Antal oberoende MPP-spårare: 3.
• Antal ingångar per MPP-spårare: 1.
• Maximal användbar ström per ingång: 15 ampere.
• Maximal kortslutningsström per ingång: 30 ampere.
• Maximal kortslutningsström för alla ingångar tillsammans: 60 ampere.

Anslutning för högspänningsbatteri

SMA Sunny Boy Smart Energy har en separat ingång för litiumjonbatteri. Det tillåtna spänningsområdet ligger mellan 90 och 500 volt, vilket innebär att den är avsedd för kompatibla högspänningslagringssystem.

SMA anger att endast batterier godkända av tillverkaren får användas. Bland de kompatibla lösningarna finns SMA Home Storage samt vissa högspänningsbatterier från andra tillverkare som ingår i SMA:s aktuella kompatibilitetslista.

Snabb batteriladdning

Batteringången klarar en maximal laddnings- och urladdningsström på 30 ampere. För modellen SBSE6.0-50 uppgår den maximala laddningseffekten till 10.000 watt, medan den angivna maximala urladdningseffekten är 6.316 watt.

• Batterityp: kompatibelt och av SMA godkänt litiumjonbatteri.
• Antal oberoende batteringångar: 1.
• Batterispänningsområde: mellan 90 och 500 volt.
• Maximal laddningsström: 30 ampere.
• Maximal urladdningsström: 30 ampere.
• Maximal kortslutningsström: 55 ampere.
• Maximal laddningseffekt: 10.000 watt.
• Maximal urladdningseffekt: 6.316 watt.

Integrerad reservkraftsförsörjning

Sunny Boy Smart Energy har en funktion för manuell reservkraftsförsörjning som kan användas vid strömavbrott i det offentliga elnätet för att försörja vissa laster med den energi som finns tillgänglig i batteriet och i solcellsanläggningen.

Reservkraftsutgången ger en nominell effekt på upp till 3.680 watt vid 230 volt. Aktivering av detta läge sker manuellt och kräver att elinstallationen är förberedd enligt SMA:s anvisningar.

Automatisk backup tillgänglig via tillbehör

Växelriktaren är också förberedd för att ingå i ett automatiskt backupsystem med kompatibla SMA-tillbehör. Denna funktion kräver extra hårdvara och ska inte förväxlas med den integrerade reservkraftsutgången.

I en kompatibel backupkonfiguration anger SMA för växelriktaren en enfasig backup-nominell effekt på upp till 7.300 watt, med tillfälligt högre kapacitet för vissa effektspikar.

Tillgängliga backup-tillbehör för serien inkluderar lösningar som SMA Backup 1P och SMA Backup 3P, vars val ska göras utifrån anläggningens utformning.

Maximal verkningsgrad på 98,1 procent

Sunny Boy Smart Energy uppnår en maximal verkningsgrad på 98,1 procent, vilket gör att solenergin kan omvandlas med låga elektriska förluster.

Systemet använder en transformatorlös arkitektur och kylning genom naturlig konvektion, vilket eliminerar behovet av fläktar under normal drift.

Typiska ljudemissioner ligger på cirka 35 decibel, vilket gör den lämplig för installation i bostadsmiljöer.

SMA ShadeFix för att optimera solcellsproduktionen

Växelriktaren har SMA ShadeFix, SMA:s integrerade teknik för skuggoptimering. Funktionen analyserar solcellsfältets beteende och optimerar modulernas driftpunkt när det finns partiell skuggning eller andra förhållanden som påverkar produktionskurvan.

Funktionen är integrerad direkt i växelriktarens programvara och kräver inga individuella optimerare installerade på varje modul för att utföra sin MPP-hantering.

SMA ArcFix för detektering av ljusbågar

Sunny Boy Smart Energy har SMA ArcFix, ett system för detektering av ljusbågar i likström. Enheten övervakar solcellsanläggningen och kan stoppa energimatningen när den identifierar förhållanden som tyder på en ljusbåge.

Denna funktion ingår i de skydd som SMA har integrerat för att öka driftsäkerheten i solcellsanläggningen.

Integrerade elektriska skydd

Växelriktaren har olika interna övervaknings- och skyddssystem för solcellsanläggningen, batteriet och nätanslutningen.

• Frånskiljningsenhet på ingångssidan.
• Detektering av ljusbåge med SMA ArcFix.
• Övervakning av jordfel.
• Övervakning av elnätet.
• Skydd mot omvänd polaritet i likström.
• Kortslutningsförmåga på växelströmssidan.
• Jordfelsövervakningsenhet känslig för alla strömmar.
• Elektrisk skyddsklass I.
• Överspänningskategori III på nätet.
• Överspänningskategori II för batteri och solcellsfält.

Den kan också kompletteras externt med överspänningsskydd för likström typ II med övervakning via kompatibla lösningar.

Övervakning och intelligent energihantering

SBSE6.0-50 har olika kommunikationsgränssnitt som gör det möjligt att övervaka solcellsproduktionen, batteriet och systemets energiflöden.

Den har Wi-Fi och Ethernet och kan integreras med plattformar och enheter i SMA-ekosystemet, inklusive Sunny Portal powered by ennexOS, SMA Energy App, SMA 360° App, SMA Energy Meter och Sunny Home Manager.

Kommunikationsgränssnitt och protokoll

• Wi-Fi: integrerat.
• Ethernet: integrerat, med 2 portar.
• Kommunikation med batteri via CAN: integrerat.
• RS-485: integrerat.
• SMA Modbus och SunSpec: kompatibelt.
• Modbus RTU: kompatibelt.
• SMA Speedwire och Webconnect: kompatibla.
• SMA Battery Interface: integrerat.
• Digital utgång: 1 utgång via multifunktionsrelä kompatibelt med SG Ready-funktion.

Kan fungera som System Manager

I installationer som använder en SMA Energy Meter kan Sunny Boy Smart Energy fungera som System Manager och agera central enhet för energihanteringen i hemmet.

I denna konfiguration kan den hantera systemets energiflöden, integrera solcellsproduktionen och batteriet samt hantera upp till 3 Sunny Boy Smart Energy-enheter med batteri i en kompatibel installation.

När installationen har Sunny Home Manager tar denna enhet över de centrala energihanteringsfunktionerna och växelriktarna integreras som underordnade enheter.

Integration med värmepump och elbilsladdning

SMA-ekosystemet gör det möjligt att integrera växelriktaren med andra energiförbrukare och energiproducenter i hemmet, såsom värmepumpar och laddlösningar för elfordon.

I kombination med motsvarande energihanteringskomponenter kan systemet samordna tillgänglig solenergi, lagring och olika förbrukare för att öka det lokala utnyttjandet av solcellsproduktionen.

IP65-skydd för inomhus- och utomhusbruk

Växelriktaren har en skyddsklass IP65 enligt IEC 60529 och är avsedd för installation både inomhus och utomhus, under förutsättning att SMA:s monteringsanvisningar följs.

Driftstemperaturområdet ligger mellan -25 och 60 grader Celsius, med effektbegränsning när de termiska förhållandena kräver det.

Den kan arbeta på en höjd upp till 3.000 meter över havet och klarar en relativ luftfuktighet på upp till 100 procent inom de villkor som tillverkaren definierar.

Mått och vikt

SMA Sunny Boy Smart Energy 6.0 har ett kompakt format för att vara en växelriktare som integrerar både solcellselektronik och batterihantering.

• Bredd: 500 millimeter.
• Höjd: 586 millimeter.
• Djup: 236 millimeter.
• Vikt: 17,5 kilogram.
• Kylning: naturlig konvektion.
• Typiska ljudemissioner: 35 decibel.
• Skyddsklass: IP65.

Tekniska egenskaper för SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50

• Varumärke: SMA Solar.
• Serie: Sunny Boy Smart Energy.
• Referens: SBSE6.0-50.
• Produkttyp: enfasig hybrid solväxelriktare.
• Funktioner: solcellsväxelriktare och batteriväxelriktare.
• Nominell uteffekt: 6.000 watt.
• Maximal skenbar effekt: 6.000 voltampere.
• Nominell utspänning: 230 eller 240 volt.
• Växelspänningsområde: mellan 184 och 253 volt.
• Nätfrekvens: 50 eller 60 hertz.
• Nominell utgångsström: 26,1 ampere.
• Maximal utgångsström: 30 ampere.
• Maximal verkningsgrad: 98,1 procent.
• Maximal solcellseffekt: 12.000 watt peak.
• Maximal solcellsspänning: 600 volt.
• MPP-spänningsområde: mellan 60 och 480 volt.
• Minsta inspänning: 60 volt.
• Startspänning: 66 volt.
• Antal oberoende MPP-spårare: 3.
• Maximal användbar ström per solcellsingång: 15 ampere.
• Maximal kortslutningsström per ingång: 30 ampere.
• Separat batteringång: 1.
• Batteriteknik: SMA-godkänt litiumjonbatteri.
• Batterispänningsområde: mellan 90 och 500 volt.
• Maximal laddningsström: 30 ampere.
• Maximal urladdningsström: 30 ampere.
• Maximal laddningseffekt för batteri: 10.000 watt.
• Maximal urladdningseffekt för batteri: 6.316 watt.
• Integrerad reservkraftsförsörjning: ja.
• Nominell effekt för reservkraftsförsörjning: 3.680 watt.
• Aktivering av reservkraftsförsörjning: manuell.
• Automatisk backup: tillgänglig via kompatibel extra SMA-hårdvara.
• SMA ShadeFix: integrerat.
• SMA ArcFix: integrerat.
• Övervakning av restström: integrerat.
• Wi-Fi: integrerat.
• Ethernet: integrerat.
• Antal Ethernet-portar: 2.
• RS-485: integrerat.
• CAN-kommunikation med batteri: integrerat.
• Modbus: kompatibelt.
• SMA Speedwire och Webconnect: kompatibla.
• Digital utgång: 1 multifunktionsrelä kompatibelt med SG Ready.
• Skyddsklass: IP65.
• Elektrisk skyddsklass: klass I.
• Kylning: naturlig konvektion.
• Topologi: transformatorlös.
• Driftstemperatur: mellan -25 och 60 grader Celsius.
• Maximal driftshöjd: 3.000 meter.
• Bredd: 500 millimeter.
• Höjd: 586 millimeter.
• Djup: 236 millimeter.
• Vikt: 17,5 kilogram.

Hybridväxelriktare för att maximera egenförbrukningen av solel

SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50 samlar solcellsproduktion, lagring och energihantering i en enda enfasig växelriktare. Dess 3 MPP-spårare gör det möjligt att utforma solcellsfält med olika orienteringar, medan kapaciteten att ansluta upp till 12.000 watt peak moduler ger flexibilitet vid dimensioneringen av anläggningen.

Högspänningsanslutningen för batteri, den maximala verkningsgraden på 98,1 procent, funktionerna SMA ShadeFix och SMA ArcFix, reservkraftsförsörjningen och den integrerade anslutningen gör Sunny Boy Smart Energy till kärnan i en bostadsbaserad solcellsanläggning som är redo att utnyttja både omedelbar solproduktion och lagrad energi.
