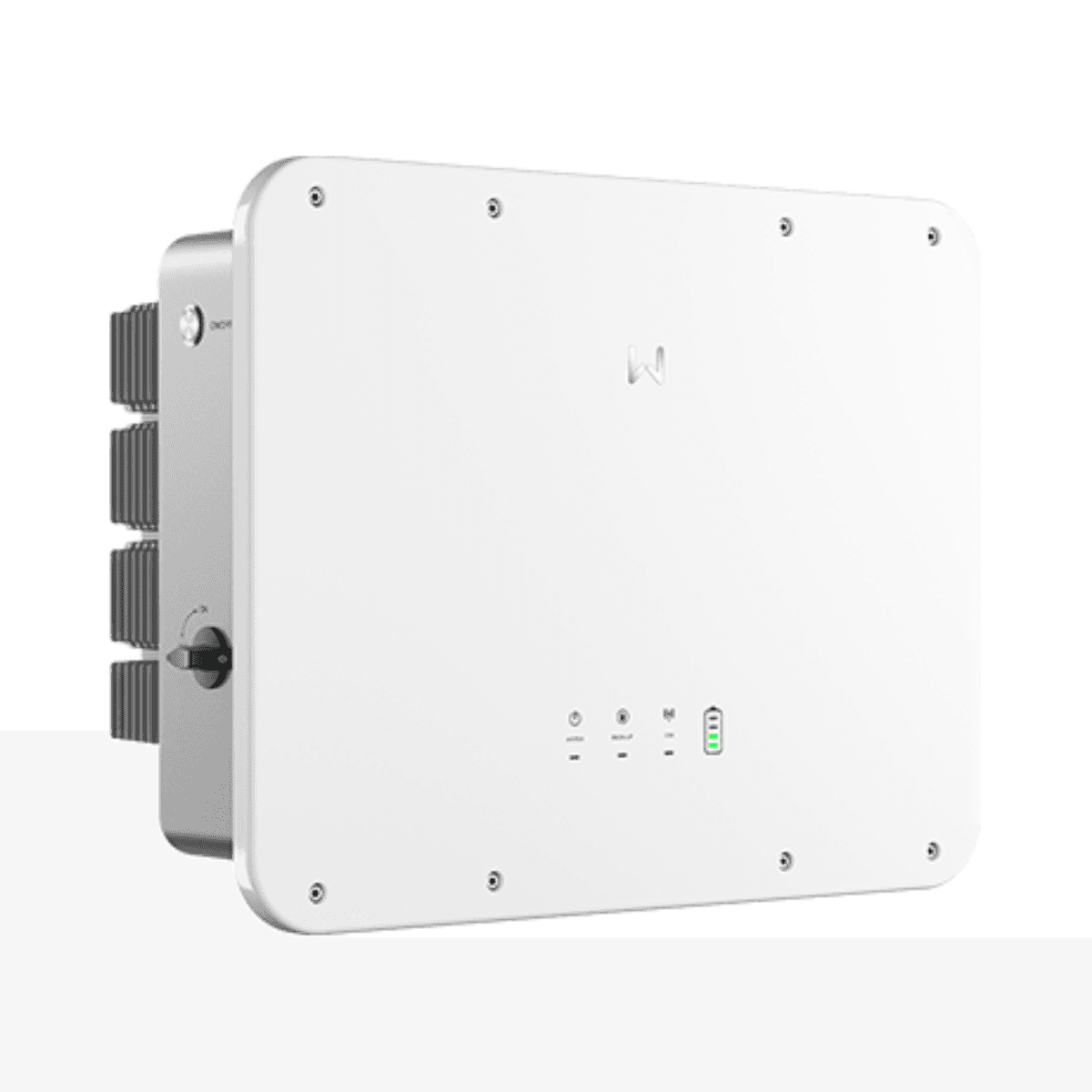

8 kW enfasig hybrid solcellsväxelriktare 2 MPPT ES Uniq GoodWe GW8K-ES-C10

GoodWe GW8K-ES-C10 är en enfasig hybrid solväxelriktare på 8 kW i ES Uniq-serien, utvecklad för bostadsbaserade solcellsanläggningar med energilagring. Den integrerar i en enda enhet hanteringen av solproduktion, lågspänningsbatterier, husets förbrukning, nätanslutning och en backup-utgång för att hålla utvalda laster igång vid strömavbrott.

Denna 8 kW-version har 2 oberoende MPPT-spårare, kan ta emot upp till 16 kW solcellseffekt och arbetar med 48 V litiumjon- eller bly-syrabatterier. Dess kraftfulla backup-utgång med UPS-liknande omkoppling på under 4 ms, möjligheten till drift med eller utan nät samt parallellkoppling av upp till 6 växelriktare gör ES Uniq till en särskilt flexibel lösning för anläggningar inriktade på egenförbrukning och ökad energisjälvständighet.

Enfasig hybridväxelriktare på 8 kW

GoodWe ES Uniq 8 kW levererar en nominell uteffekt på 8 kW och en nominell skenbar effekt på 8 kVA. Vid nätansluten drift kan den nå en maximal aktiv effekt och en maximal skenbar effekt på 8,8 kW respektive 8,8 kVA.

Den är avsedd för enfasnät på 220, 230 eller 240 V och arbetar med nominella frekvenser på 50 eller 60 Hz. Maximal utgångsström mot nätet uppgår till 40 A och effektfaktorn är justerbar från 0,8 kapacitiv till 0,8 induktiv.

2 MPPT för större flexibilitet med solpanelerna

GW8K-ES-C10 har 2 oberoende MPPT-spårare, vilket gör det möjligt att dela upp solcellsfältet i grupper med olika orientering, lutning eller instrålningsförhållanden.

I 8 kW-modellen stöder den första MPPT:n två strängar och en kombinerad maximal ström på 32 A, medan den andra har en ingång med maximal ström på 16 A. Den maximala strömmen per sträng är 16 A.

Denna konfiguration är särskilt användbar i bostäder med tak uppdelade i olika takfall, eftersom de två solcellsgrupperna kan söka sin maximala effektpunkt oberoende av varandra.

Upp till 16 kW solcellseffekt på ingången

GoodWe tillåter att upp till 16 kW maximal solcellseffekt ansluts till 8 kW-modellen, vilket motsvarar en överdimensionering av ingången på 200% jämfört med växelriktarens nominella effekt.

Den maximala solcellsingångsspänningen är 600 V, MPPT-arbetsområdet sträcker sig från 60 till 550 V, nominell ingångsspänning är 360 V och växelriktaren kan starta från en startspänning på 58 V.

Detta breda dimensioneringsspann gör det möjligt att utforma anläggningar som bättre utnyttjar solproduktionen under perioder med måttlig instrålning, samtidigt som GoodWes maximala gränser för spänning och ström respekteras.

Kompatibel med lågspänningsbatterier på 48 V

Som hybridväxelriktare har ES Uniq en särskild ingång för energilagring och är kompatibel med både litiumjonbatterier och lämpliga bly-syrabatterier.

Batteriets nominella spänning är 48 V och arbetsområdet ligger mellan 40 och 60 V, med en startspänning på 44,2 V. Detta gör det möjligt att använda lågspänningslagring, inklusive kompatibla GoodWe-batterier och andra modeller som finns i tillverkarens officiella kompatibilitetslista.

GW8K-ES-C10 klarar en maximal kontinuerlig laddnings- och urladdningsström på 160 A, med en maximal laddningseffekt på 8 kW och en maximal urladdningseffekt på 8,8 kW.

Backup-utgång med UPS-omkoppling under 4 ms

En av GoodWe ES Uniqs främsta egenskaper är dess backup-utgång. Vid strömavbrott kan systemet snabbt växla till backup-drift för att hålla utvalda laster igång, förutsatt att det finns tillräckligt med energi från batteriet eller solcellsfältet.

GoodWe anger en UPS-liknande omkopplingstid på under 4 ms för den aktuella generationen av ES Uniq-serien, vilket minimerar avbrottet för enheter anslutna till reservutgången.

Den nominella skenbara backup-effekten för 8 kW-modellen är 8 kVA. Utan nätanslutning kan den normalt leverera upp till 8,8 kVA och klara toppar på upp till 16 kVA i 10 sekunder, vilket underlättar försörjning av vissa laster med höga startströmmar.

Drift med och utan nät

Växelriktaren kan användas både i nätanslutna installationer och i ö-drift. Denna flexibilitet gör det möjligt att utforma system för vanlig egenförbrukning, anläggningar med energibackup eller lösningar som syftar till större oberoende från elnätet.

ES Uniq-serien är också kompatibel med mikronätsdrift, vilket utökar konfigurationsmöjligheterna för projekt som behöver hantera olika källor och laster på ett samordnat sätt.

3-i-1 multifunktionsport

GoodWe har i ES Uniq-serien en 3-i-1-port som är utformad för att öka installationsflexibiliteten. Detta gränssnitt kan användas för att integrera en generator, hantera smarta laster eller ansluta en kompatibel nätansluten solväxelriktare, beroende på vald konfiguration.

I 8 kW-modellen stöder ingången för generatorn en nominell skenbar effekt på 8 kVA och en maximal skenbar effekt på 8,8 kVA.

Parallellkoppling av upp till 6 växelriktare

ES Uniq-serien gör det möjligt att parallellkoppla upp till 6 växelriktare både i nätansluten drift och i ö-drift. Denna funktion underlättar effektökning när energibehovet växer.

Möjligheten till parallell drift gör det också möjligt att skapa modulära installationer där den initiala effekten senare kan byggas ut med kompatibla enheter.

Verkningsgrad och maximal effektspårning

GoodWe ES Uniq 8 kW når en maximal verkningsgrad på 97,6% och en europeisk verkningsgrad på 96,2%. Den maximala verkningsgraden i processen mellan batteri och nät är 95,5%.

MPPT-systemet har en verkningsgrad på 99,9%, vilket möjliggör exakt spårning av den tillgängliga maximala effekten i anslutna solcellssträngar.

Integrerade skydd för anläggningen

GoodWe utrustar denna växelriktare med olika skydds- och övervakningssystem som är avsedda att övervaka både solcellsfältet och systemets elektriska anslutning.

• Strängströmsövervakning för solcellssträngar: integrerad.
• Detektering av isolationsresistans för PV: integrerad.
• Övervakning av restström: integrerad.
• Skydd mot omvänd DC-polaritet: integrerat.
• Ö-driftsskydd: integrerat.
• Skydd mot AC-överström: integrerat.
• Skydd mot AC-kortslutning: integrerat.
• Skydd mot AC-överspänning: integrerat.
• Likströmsbrytare: integrerad.
• Skydd mot DC-överspänning: Typ III.
• Skydd mot AC-överspänning: Typ III.
• AFCI: integrerat enligt gällande EMEA-datablad.
• Fjärravstängning: integrerad.
• Snabbavstängning: tillval.

AFCI för detektering av ljusbågar

Den aktuella EMEA-dokumentationen för ES Uniq inkluderar AFCI för detektering av ljusbågsfel i solcellskretsen. Denna teknik är utformad för att identifiera förhållanden som är kopplade till ljusbågar och agera på systemet för att öka anläggningens säkerhet.

WiFi, LAN, Bluetooth och RS485

GoodWe GW8K-ES-C10 har olika gränssnitt för övervakning och kommunikation. Den har RS485 samt anslutning via WiFi, LAN och Bluetooth, vilket gör det möjligt att integrera växelriktaren i GoodWes kompatibla energihanteringsverktyg.

De kommunikationsprotokoll som stöds inkluderar Modbus RTU och Modbus TCP. Kommunikationen med batterihanteringssystemet BMS sker via CAN.

LCD-skärm och appstyrning

Växelriktaren har en LCD-skärm som underlättar lokal avläsning och konfiguration av systemet. Den kan också nås via WLAN och en kompatibel app för att övervaka anläggningen och göra olika inställningar.

Via GoodWes övervakningsekosystem kan man följa anläggningens viktigaste energiflöden, inklusive solcellsproduktion, lagring, förbrukning och relationen till elnätet.

IP66-skydd för flexibel installation

ES Uniq har kapslingsklass IP66, vilket ger ett högt skydd mot inträngning av damm och vatten. Den är avsedd för väggmontering och kan användas både inomhus och på lämpliga utomhusplatser, förutsatt att GoodWes angivna villkor följs.

Driftstemperaturområdet ligger mellan -35 och +60 °C, den relativa luftfuktigheten får vara upp till 95% och den maximala arbetshöjden är 3.000 meter.

Intelligent kylning

Modellen använder ett intelligent ventilationsbaserat kylsystem. Den termiska hanteringen gör att växelriktarens kylning kan anpassas efter driftförhållandena och bidrar till att hålla komponenterna inom det avsedda temperaturområdet.

Tekniska egenskaper för GoodWe GW8K-ES-C10

• Varumärke: GoodWe.
• Handelsreferens: GW8K-ES-C10.
• EMEA-referens för motsvarande modell: GW8000-ES-C10.
• Serie: ES Uniq.
• Typ: hybrid solväxelriktare.
• Nät: enfas.
• Nominell uteffekt: 8 kW.
• Nominell skenbar effekt mot nät: 8 kVA.
• Maximal aktiv effekt: 8,8 kW.
• Maximal skenbar effekt mot nät: 8,8 kVA.
• Nominell utspänning: 220 / 230 / 240 V.
• Nominell frekvens: 50 / 60 Hz.
• Maximal utgångsström mot nät: 40 A.
• Effektfaktor: cirka 1, justerbar från 0,8 kapacitiv till 0,8 induktiv.
• Maximal total harmonisk distorsion: <3%.
• Antal MPPT: 2.
• Strängar per MPPT: 2 / 1.
• Maximal solcellseffekt på ingången: 16 kW.
• Överdimensionering av PV: upp till 200%.
• Maximal PV-spänning: 600 V.
• MPPT-arbetsområde: 60-550 V.
• PV-startspänning: 58 V.
• Nominell PV-spänning: 360 V.
• Maximal ingångsström per MPPT: 32 / 16 A.
• Maximal ström per sträng: 16 A.
• Maximal kortslutningsström per MPPT: 48 / 24 A.
• Batterityp: litiumjon / bly-syra.
• Nominell batterispänning: 48 V.
• Batterispänningsområde: 40-60 V.
• Batteristartspänning: 44,2 V.
• Antal batteriingångar: 1.
• Maximal kontinuerlig laddningsström: 160 A.
• Maximal kontinuerlig urladdningsström: 160 A.
• Maximal batteriladdningseffekt: 8 kW.
• Maximal batteriurladdningseffekt: 8,8 kW.
• Nominell backup-effekt: 8 kVA.
• Maximal backup-effekt utan nät: 8,8 kVA.
• Backup-toppeffekt: upp till 16 kVA i 10 s.
• Omkopplingstid till backup: <4 ms.
• Nominell generatoringångseffekt: 8 kVA.
• Maximal generatoringångseffekt: 8,8 kVA.
• Maximal verkningsgrad: 97,6%.
• Europeisk verkningsgrad: 96,2%.
• Maximal batteri-till-nät-verkningsgrad: 95,5%.
• MPPT-verkningsgrad: 99,9%.
• Kommunikation med BMS: CAN.
• Kommunikationer: RS485, WiFi, LAN och Bluetooth.
• Protokoll: Modbus RTU och Modbus TCP.
• Användargränssnitt: LCD, WLAN och app.
• AFCI: integrerat enligt gällande EMEA-datablad.
• Fjärravstängning: integrerad.
• Snabbavstängning: tillval.
• Skydd mot DC-överspänning: Typ III.
• Skydd mot AC-överspänning: Typ III.
• Kapslingsklass: IP66.
• Kylning: intelligent ventilation.
• Driftstemperatur: -35 till +60 °C.
• Maximal relativ luftfuktighet: 95%.
• Maximal höjd: 3.000 m.
• Topologi: utan isolering.
• Montering: väggmonterad.
• Mått: 560 x 444,5 x 226 mm.
• Vikt: 27 kg.
• Parallell drift: upp till 6 kompatibla växelriktare.
• Mikronätsdrift: ja.

Hybridväxelriktare för egenförbrukning och lagring

GoodWe GW8K-ES-C10 kombinerar enfasig effekt på 8 kW med lagring via 48 V-batterier, två MPPT och en solcellsingång på upp till 16 kW. Dessa egenskaper gör det möjligt att konfigurera egenförbrukningssystem som kan lagra överskottsenergi från solen för att använda den när solproduktionen inte täcker hushållets behov.

Den kraftfulla backup-utgången, omkopplingstiden under 4 ms, integrationen av generator och smarta laster, möjligheten att ansluta upp till sex växelriktare parallellt samt mikronätsdrift utökar möjligheterna avsevärt jämfört med en konventionell solväxelriktare.

Med IP66-skydd, AFCI, WiFi/LAN/Bluetooth-anslutning, LCD-skärm och bred kompatibilitet med lågspänningsbatterier är GoodWe ES Uniq 8 kW en särskilt komplett lösning för bostadsprojekt som vill kombinera solproduktion, energilagring, reservkraft och intelligent energihantering.

Viktigt: batteriet, solcellsmodulerna, externa skydd och övriga komponenter i anläggningen måste vara kompatibla med växelriktaren och dimensioneras enligt GoodWes specifikationer och gällande regelverk. För tredjepartsbatterier ska tillverkarens aktuella kompatibilitetslista konsulteras.
