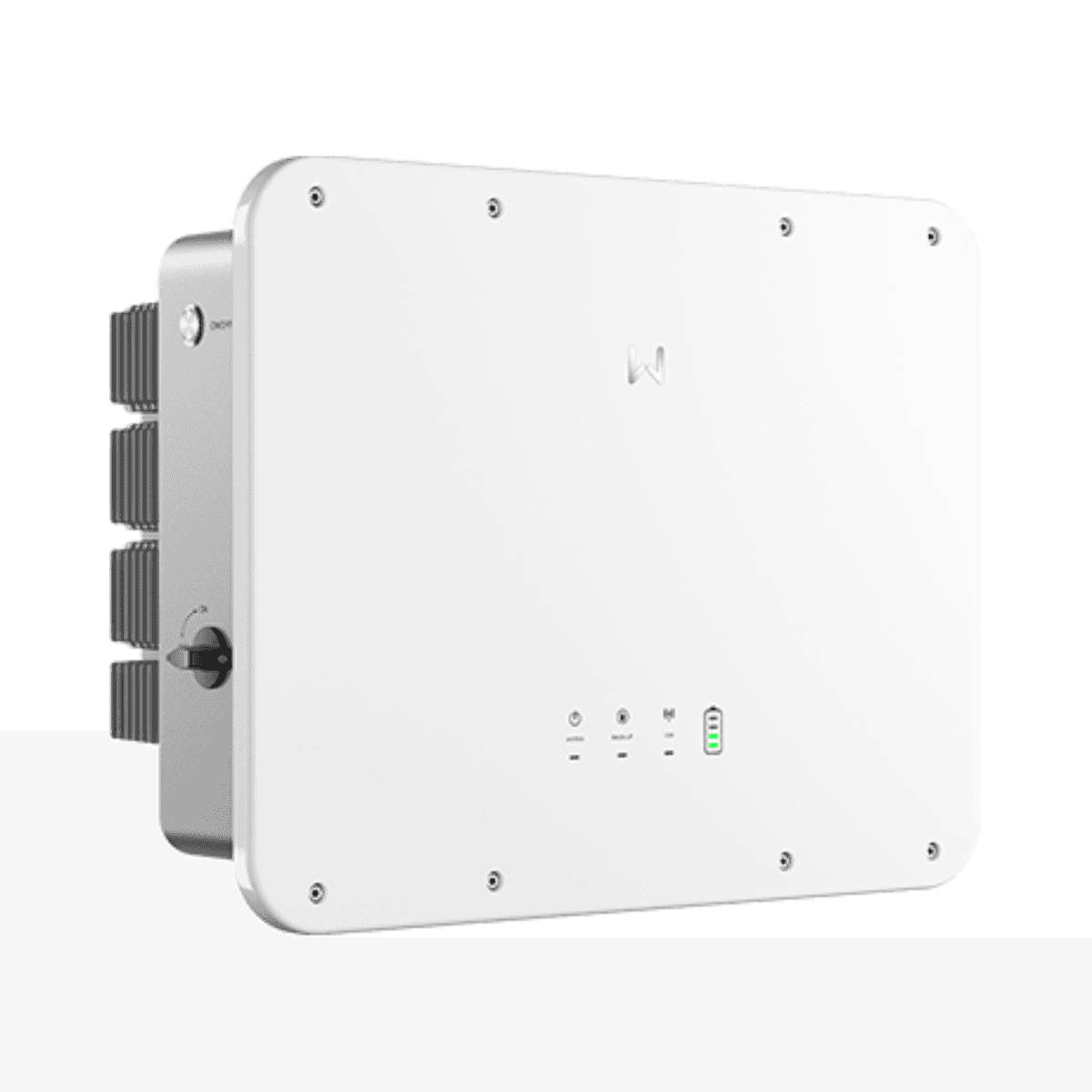

10 kW enfasig hybrid solcellsväxelriktare 2 MPPT ES Uniq GoodWe GW10K-ES-C10

Den enfasiga hybridväxelriktaren GoodWe GW10K-ES-C10 tillhör ES Uniq-serien och är utformad för bostadsbaserade solcellsanläggningar med energilagring. Den erbjuder en nominell effekt på 10 kW, har 2 MPPT-spårare och gör det möjligt att integrerat hantera solcellsproduktion, hushållets förbrukning, lågspänningsbatterier, anslutning till elnätet samt en reservutgång för viktiga laster.

GW10K-ES-C10 stöder upp till 20 kW solcellsingångseffekt, arbetar med 48 V-batterier och ger upp till 10 kW laddningseffekt och 11 kW urladdningseffekt. Dess backup-utgång på 10 kVA, med omkoppling motsvarande UPS på mindre än 4 ms, gör det möjligt att hålla utvalda laster igång när elnätet bryts. Dessutom har den IP66-skydd, inbyggd AFCI samt anslutning via RS485, WiFi, LAN och Bluetooth.

Enfas hybridväxelriktare på 10 kW

GoodWe GW10K-ES-C10 erbjuder en nominell uteffekt på 10 kW och en nominell skenbar effekt på 10 kVA. Vid nätansluten drift kan den nå upp till 11 kW aktiv effekt och 11 kVA maximal skenbar effekt.

Den är utformad för enfasnät på 220, 230 eller 240 V och kan arbeta vid 50 eller 60 Hz. Dess maximala utgångsström mot nätet uppgår till 50 A, medan effektfaktorn kan justeras från 0,8 kapacitiv till 0,8 induktiv.

2 MPPT med fyra ingångar för solcellssträngar

Växelriktaren har 2 oberoende MPPT-spårare och gör det möjligt att ansluta två solcellssträngar till var och en av dem. Denna 2+2-konfiguration ger flexibilitet att fördela solpanelerna mellan olika orienteringar eller takytor.

Varje MPPT klarar en maximal ingångsström på 32 A, med högst 16 A per sträng, och en maximal kortslutningsström på 48 A per MPPT. Dessa egenskaper gör den väl lämpad för moderna högpresterande solcellsmoduler.

Upp till 20 kW solcellsingångseffekt

GoodWe anger en maximal solcellsingångseffekt på 20 kW för GW10K-ES-C10, vilket motsvarar en överdimensionering på upp till 200% jämfört med dess nominella effekt på 10 kW.

Den maximala ingångsspänningen är 600 V och MPPT-arbetsområdet ligger mellan 60 och 550 V. Den nominella ingångsspänningen är 360 V och startspänningen är 58 V.

Detta spann gör det möjligt att dimensionera anläggningar med en högre modulkapacitet än växelriktarens nominella effekt, så länge GoodWes gränser för spänning, ström och konfiguration följs.

Lågspänningsbatterier på 48 V

GoodWe ES Uniq GW10K-ES-C10 har en ingång för lågspänningsbatterier av litiumjon eller blysyra. Den arbetar med en nominell batterispänning på 48 V, ett arbetsområde på 40 till 60 V och en startspänning på 44,2 V.

Den maximala kontinuerliga laddnings- och urladdningsströmmen uppgår till 200 A. Växelriktaren kan ge upp till 10 kW batteriladdningseffekt och upp till 11 kW urladdningseffekt, vilket ger hög kapacitet för att lagra och återvinna energi i bostadsanläggningar med hög förbrukning.

10 kVA backup-utgång med omkoppling under 4 ms

Backup-utgången på GW10K-ES-C10 ger en nominell skenbar effekt på 10 kVA. Vid drift utan nät kan den nå 11 kVA och klara en topp på upp till 20 kVA under 10 sekunder, vilket är särskilt användbart för att driva utrustning med höga startströmmar.

GoodWe anger en omkopplingstid motsvarande ett UPS/SAI-system på mindre än 4 ms. När ett elavbrott inträffar kan systemet snabbt överföra matningen till reservutgången, förutsatt att det finns tillräckligt med energi tillgänglig i batteriet eller från solcellsproduktionen.

3-i-1-port för generator, smarta laster och PV-växelriktare

ES Uniq-serien har en multifunktionell 3-i-1-port som utökar installationsmöjligheterna. Denna port kan användas för att integrera en generator, hantera smarta laster eller ansluta en kompatibel nätansluten solcellsväxelriktare, beroende på systemets utformning.

För modellen GW10K-ES-C10 klarar generatoringången en nominell skenbar effekt på 10 kVA och en maximal skenbar effekt på 11 kVA.

Drift ansluten till nätet och i ö-drift

Växelriktaren kan användas både i nätanslutna installationer och i off-grid-konfigurationer. Denna flexibilitet gör det möjligt att skapa system för vanlig egenförbrukning, anläggningar med lagring och backup eller lösningar där man vill öka hushållets energisjälvständighet.

ES Uniq-serien stöder även drift i mikronät och kan samordnas med annan solcellsutrustning för att hantera olika källor för produktion och förbrukning.

Upp till 6 växelriktare parallellt

GoodWe tillåter att upp till 6 kompatibla ES Uniq-växelriktare kopplas parallellt, både vid nätansluten drift och i ö-drift. Denna funktion gör det enkelt att skapa skalbara installationer och senare utöka tillgänglig effekt när energibehovet ökar.

Maximal verkningsgrad på 97,6%

GW10K-ES-C10 uppnår en maximal verkningsgrad på 97,6% och en europeisk verkningsgrad på 96,2%. Den maximala verkningsgraden i batteri-till-nät-processen är 95,5%, medan MPPT-spårningen når en verkningsgrad på 99,9%.

Dessa prestanda gör det möjligt att effektivt utnyttja både den energi som produceras av solcellsmodulerna och den som lagras i batterierna.

AFCI och integrerade elektriska skydd

GoodWe GW10K-ES-C10 har flera övervaknings- och säkerhetssystem som är avsedda att skydda växelriktaren och solcellsanläggningen.

• Strängströmsövervakning för PV: integrerad.
• Detektering av PV-isolationsresistans: integrerad.
• Övervakning av restström: integrerad.
• Skydd mot omvänd DC-polaritet: integrerat.
• Anti-ödriftsskydd: integrerat.
• Skydd mot AC-överström: integrerat.
• Skydd mot AC-kortslutning: integrerat.
• Skydd mot AC-överspänning: integrerat.
• DC-brytare: integrerad.
• Skydd mot DC-överspänning: Typ III.
• Skydd mot AC-överspänning: Typ III.
• AFCI: integrerat.
• Fjärravstängning: integrerad.
• Snabbavstängning: tillval.

WiFi, LAN, Bluetooth och RS485

Växelriktaren har olika kommunikationsgränssnitt för enkel övervakning och hantering av anläggningen. Den har RS485, WiFi, LAN och Bluetooth, samt CAN-kommunikation med batterihanteringssystemet.

Den är kompatibel med protokollen Modbus RTU och Modbus TCP. Användargränssnittet kombinerar LCD-skärm, WLAN-anslutning och apphantering, vilket gör det enkelt att se systemets parametrar och energiflöden.

IP66-skydd

GoodWe GW10K-ES-C10 har kapslingsklass IP66, vilket ger ett högt skydd mot inträngning av damm och vatten. Dess väggmonterade design gör det möjligt att installera den på olika inomhus- eller utomhusplatser som uppfyller GoodWes angivna villkor.

Den kan arbeta vid omgivningstemperaturer mellan -35 och +60 °C, en relativ luftfuktighet på upp till 95% och en maximal driftshöjd på 3000 meter.

Kylning med intelligent ventilation

Den termiska hanteringen sker med ett intelligent ventilationssystem som anpassar kylningen efter enhetens behov. Detta system hjälper till att hålla den interna temperaturen inom rätt intervall under perioder med hög produktion, laddning eller urladdning.

Tekniska egenskaper för GoodWe GW10K-ES-C10

• Varumärke: GoodWe.
• Referens: GW10K-ES-C10.
• Serie: ES Uniq.
• Typ: hybrid solväxelriktare.
• Nät: enfas.
• Nominell uteffekt: 10 kW.
• Nominell skenbar effekt mot nätet: 10 kVA.
• Maximal aktiv effekt: 11 kW.
• Maximal skenbar effekt mot nätet: 11 kVA.
• Nominell utspänning: 220 / 230 / 240 V.
• Utspänningsområde: 170-280 V.
• Nominell frekvens: 50 / 60 Hz.
• Maximal utgångsström mot nätet: 50 A.
• Effektfaktor: cirka 1, justerbar från 0,8 kapacitiv till 0,8 induktiv.
• Maximal total harmonisk distorsion: <3%.
• Antal MPPT: 2.
• Strängar per MPPT: 2 / 2.
• Maximal solcellsingångseffekt: 20 kW.
• Solcellsöverdimensionering: upp till 200%.
• Maximal PV-ingångsspänning: 600 V.
• MPPT-arbetsområde: 60-550 V.
• PV-startspänning: 58 V.
• PV-nominell spänning: 360 V.
• Maximal ingångsström per MPPT: 32 / 32 A.
• Maximal strängström: 16 A.
• Maximal kortslutningsström per MPPT: 48 / 48 A.
• Batterityp: litiumjon / blysyra.
• Nominell batterispänning: 48 V.
• Batterispänningsområde: 40-60 V.
• Batteristartspänning: 44,2 V.
• Antal batteriingångar: 1.
• Maximal kontinuerlig laddningsström: 200 A.
• Maximal kontinuerlig urladdningsström: 200 A.
• Maximal laddningseffekt: 10 kW.
• Maximal urladdningseffekt: 11 kW.
• Nominell backup-effekt: 10 kVA.
• Maximal backup-effekt utan nät: 11 kVA.
• Backup-toppeffekt: upp till 20 kVA under 10 s.
• Omkopplingstid till backup: <4 ms.
• Nominell generatoringångseffekt: 10 kVA.
• Maximal generatoringångseffekt: 11 kVA.
• Maximal verkningsgrad: 97,6%.
• Europeisk verkningsgrad: 96,2%.
• Maximal batteri-till-nät-verkningsgrad: 95,5%.
• MPPT-verkningsgrad: 99,9%.
• Kommunikation med BMS: CAN.
• Kommunikationer: RS485, WiFi, LAN och Bluetooth.
• Protokoll: Modbus RTU och Modbus TCP.
• Gränssnitt: LCD, WLAN och app.
• AFCI: integrerat.
• Fjärravstängning: integrerad.
• Snabbavstängning: tillval.
• Skydd mot DC-överspänning: Typ III.
• Skydd mot AC-överspänning: Typ III.
• Kapslingsklass: IP66.
• Kylning: intelligent ventilation.
• Driftstemperatur: -35 till +60 °C.
• Relativ luftfuktighet: 0-95%.
• Maximal höjd: 3000 m.
• Topologi: utan isolering.
• Montering: väggmonterad.
• Mått: 560 x 444,5 x 226 mm.
• Vikt: 29 kg.
• Parallell drift: upp till 6 kompatibla växelriktare.
• Mikronätsdrift: ja.

En komplett lösning för egenförbrukning med batterier

GoodWe GW10K-ES-C10 kombinerar 10 kW nominell effekt, 2 MPPT med fyra strängingångar, upp till 20 kW solcellsingångseffekt och lagring via 48 V-batterier. Denna arkitektur gör det möjligt att utnyttja solproduktionen under dagen och lagra överskottet för senare användning när förbrukningen överstiger den tillgängliga produktionen.

Dess backup-utgång på 10 kVA, med toppar på upp till 20 kVA under 10 sekunder och omkoppling under 4 ms, ger reservkapacitet vid strömavbrott. Till detta kommer 3-i-1-porten, mikronätsdrift och möjligheten att ansluta upp till sex växelriktare parallellt för att skapa skalbara installationer.

Med IP66-skydd, inbyggd AFCI, WiFi, LAN, Bluetooth, LCD-skärm och omfattande möjligheter till energihantering är GoodWe ES Uniq GW10K-ES-C10 en särskilt komplett lösning för bostadsbaserade egenförbrukningsanläggningar som vill kombinera solcellsproduktion, energilagring, reservkraft och intelligent energistyrning.

Viktigt: batterier, solcellsmoduler, externa skydd och övriga komponenter måste dimensioneras enligt GoodWes specifikationer. För att använda tredjepartsbatterier måste deras närvaro kontrolleras i tillverkarens aktuella kompatibilitetslista.
