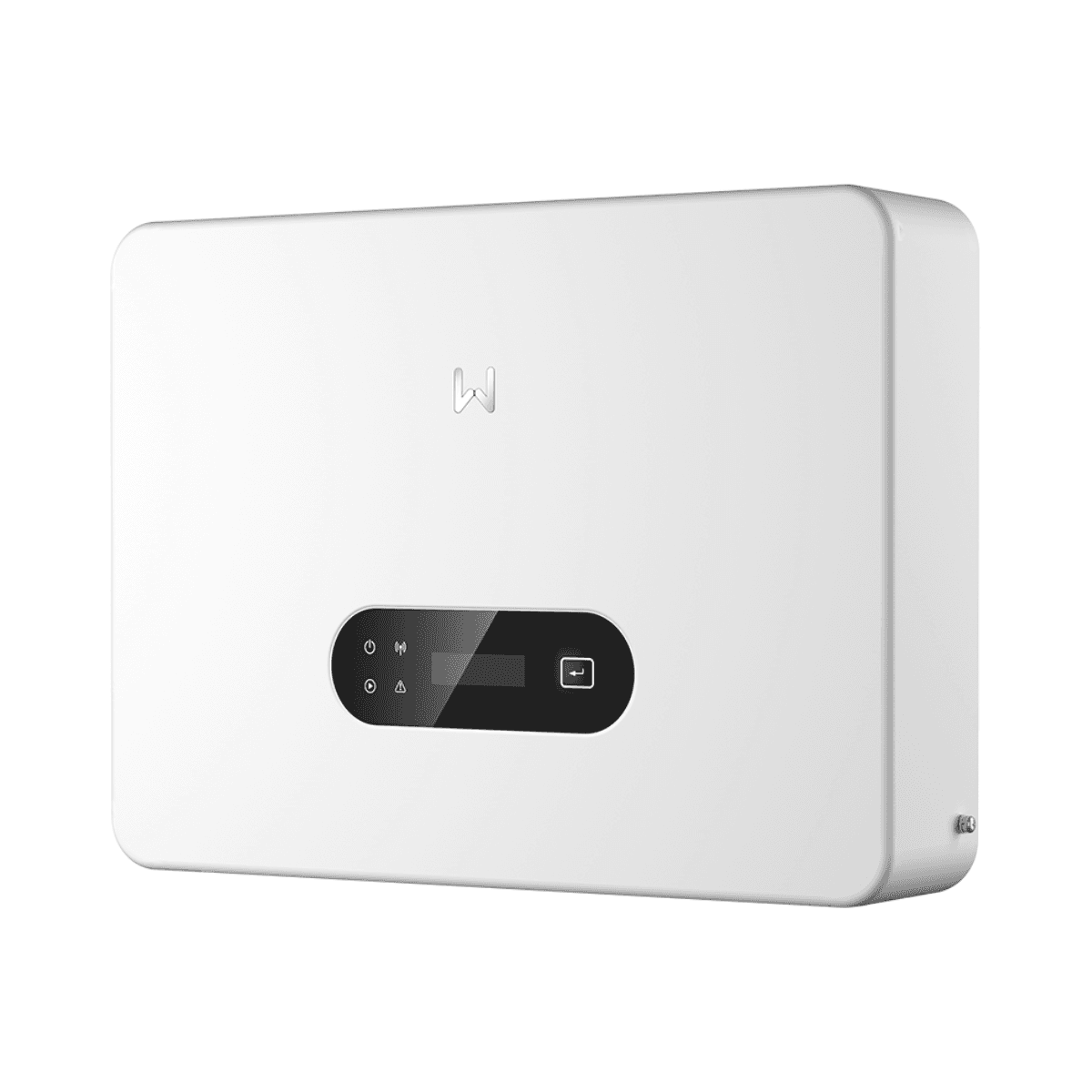

10 kW enfas solomriktare med 3 MPPT GoodWe GW10K-MS-G40

GoodWe GW10K-MS-G40 enfasiga solväxelriktare är en 10 kW stringväxelriktare som tillhör fjärde generationen av MS G4-serien. Den är särskilt utformad för bostadsbaserade solcellsanläggningar och har 3 oberoende MPPT-spårare som ger stor flexibilitet för att fördela panelerna mellan olika orienteringar, lutningar eller områden med olika instrålningsförhållanden.

Arkitekturen klarar upp till 20 A ingångsström per MPPT, är kompatibel med moderna högpresterande solcellspaneler och möjliggör en solcellssobredimensionering på upp till 200 % enligt GoodWe. Till dessa egenskaper kommer en maximal verkningsgrad på 97,9 %, naturlig konvektionskylning, IP66-skydd och en ljudnivå under 30 dB.

10 kW enfasväxelriktare med 3 MPPT

GoodWe GW10K-MS-G40 levererar en nominell uteffekt på 10 000 W och är avsedd för enfasnät på 220, 230 eller 240 V. Dess främsta fördel jämfört med växelriktare med en eller två maxeffektspårare är de 3 oberoende MPPT:erna, där var och en kan anslutas till en solcellssträng.

Denna konfiguration underlättar projektering av anläggningar med komplexa tak, olika modulorienteringar eller områden med partiell skuggning, eftersom varje grupp paneler som är ansluten till en MPPT kan arbeta oberoende för att hitta sin egen maximala effektpunkt.

20 A ingång per MPPT för högpresterande moduler

Var och en av de tre MPPT:erna klarar en maximal ingångsström på 20 A och en maximal kortslutningsström på 26 A. Dessa egenskaper gör det möjligt att arbeta med högströms solcellspaneler och ger större flexibilitet vid val av moduler.

Växelriktaren har en maximal ingångsspänning på 600 V, medan MPPT:ernas arbetsområde ligger mellan 40 och 560 V. Startspänningen är endast 50 V och den nominella ingångsspänningen är 360 V.

Solcellssobredimensionering på upp till 200 %

GoodWe anger för MS G4-serien möjligheten till en solcellssobredimensionering på upp till 200 %. Detta gör det möjligt att installera en högre modulkapacitet än växelriktarens nominella uteffekt när konstruktionen och de elektriska förhållandena i solcellsfältet tillåter det.

I kombination med den låga startspänningen och de tre oberoende MPPT:erna är denna designmarginal avsedd att maximera utnyttjandet av solcellsproduktionen under hela dagen, även under perioder med lägre instrålning.

Maximal verkningsgrad på 97,9 %

GW10K-MS-G40 uppnår en maximal verkningsgrad på 97,9 % och en europeisk verkningsgrad på 97,3 %. Dess maximala aktiva uteffekt är 10 000 W och den maximala skenbara effekten uppgår också till 10 000 VA.

Maximal utgångsström är 45,5 A. Effektfaktorn är ungefär 1 och kan justeras från 0,8 kapacitiv till 0,8 induktiv, medan den maximala totala harmoniska distorsionen hålls under 3 %.

Inbyggda skydd på AC- och DC-sidan

GoodWe utrustar MS G4-serien med olika system som är avsedda att skydda både växelriktaren och solcellsanläggningen. GW10K-MS-G40 har skydd mot omvänd polaritet på PV-sidan, övervakning av isolationsresistans, övervakning av restström, anti-islanding-skydd samt skydd mot överström, kortslutning och överspänning på växelströmssidan.

Den har även likströmsbrytare och överspänningsskydd SPD typ II både på likströms- och växelströmssidan.

• Strängströmsövervakning: integrerad.
• Detektering av PV-isolationsresistans: integrerad.
• Övervakning av restström: integrerad.
• Skydd mot omvänd PV-polaritet: integrerat.
• Anti-islanding-skydd: integrerat.
• Skydd mot överström AC: integrerat.
• Skydd mot kortslutning AC: integrerat.
• Skydd mot överspänning AC: integrerat.
• DC-brytare: integrerad.
• Överspänningsskydd DC: SPD typ II.
• Överspänningsskydd AC: SPD typ II.
• Fjärravstängning: integrerad.

Valfri AFCI 3.0 för skydd mot ljusbåge

MS G4-serien kan som tillval utrustas med AFCI 3.0 med artificiell intelligens-assisterad ljusbågsdetektering. Funktionen är utformad för att identifiera ljusbågssituationer på likströmssidan och avbryta driften när riskförhållanden upptäcks.

GoodWe inkluderar även Rapid Shutdown 2.0 med inbyggd sändare bland de säkerhetslösningar som finns tillgängliga för denna generation av växelriktare.

Anslutning och övervakning

GoodWe GW10K-MS-G40 erbjuder flera kommunikationsmöjligheter för att underlätta integration och övervakning av solcellsanläggningen. Databladet omfattar gränssnitten RS485, WiFi, LAN, Bluetooth och 4G, beroende på tillbehör och konfiguration.

Kommunikationsprotokollet är Modbus RTU kompatibelt med SunSpec. Det lokala gränssnittet har LED-indikatorer och stöd för valfri LCD-skärm, samt WLAN-anslutning och appstyrning.

Möjlighet till parallellkoppling med DNS G4

MS G4-serien är förberedd för parallella blandade installationer med GoodWe DNS G4-växelriktare med hjälp av kommunikationsenheten EzLink3000. Enligt GoodWe gör denna arkitektur det möjligt att ansluta system med upp till 10 växelriktare utan behov av extern datalogger.

Denna möjlighet underlättar både senare utbyggnad av en solcellsanläggning och skapandet av modulära system när en högre total effekt behövs.

Tyst drift med naturlig konvektion

GW10K-MS-G40 använder kylning via naturlig konvektion, vilket eliminerar behovet av fläktar för normal kylning. GoodWe anger en ljudnivå under 30 dB, en särskilt intressant egenskap för bostadsinstallationer där växelriktaren kan placeras nära bebodda områden.

Den egna nattförbrukningen är under 1 W och enheten är konstruerad för att arbeta i ett omgivningstemperaturområde mellan -25 och +60 °C.

IP66-skydd för flexibel installation

Växelriktaren har kapslingsklass IP66, vilket ger ett högt skydd mot inträngning av damm och vatten. Detta utökar möjligheterna för placering av enheten, så länge GoodWes installationsvillkor, avstånd och monteringsrekommendationer följs.

Den kan arbeta med en relativ luftfuktighet på 0 till 100 % och på en höjd upp till 4000 meter över havet inom de förhållanden som anges av tillverkaren.

Kompakt design på 16 kg

GoodWe GW10K-MS-G40 har måtten 493 x 365 x 187 mm och en vikt på 16 kg. Det kompakta formatet underlättar hantering och montering, särskilt med tanke på dess nominella effekt på 10 kW och de tre MPPT-spårarna.

PV-ingångarna använder MC4-kontakter för ledare på 4 till 6 mm², medan AC-utgången använder en plug and play-kontakt som är kompatibel med ledare upp till 16 mm².

Tekniska egenskaper för GoodWe GW10K-MS-G40

• Varumärke: GoodWe.
• Referens: GW10K-MS-G40.
• Serie: MS G4.
• Typ: stringväxelriktare för solenergi.
• Nät: enfas.
• Nominell uteffekt: 10 000 W.
• Nominell skenbar effekt: 10 000 VA.
• Maximal aktiv AC-effekt: 10 000 W.
• Maximal skenbar AC-effekt: 10 000 VA.
• Nominell utspänning: 220 / 230 / 240 V, L / N / PE.
• Nominell frekvens: 50 / 60 Hz.
• Maximal utgångsström: 45,5 A.
• Effektfaktor: ungefär 1, justerbar från 0,8 kapacitiv till 0,8 induktiv.
• Maximal total harmonisk distorsion: <3 %.
• Antal MPPT: 3.
• Antal strängar per MPPT: 1.
• Maximal PV-ingångsspänning: 600 V.
• MPPT arbetsområde: 40-560 V.
• Startspänning: 50 V.
• Nominell ingångsspänning: 360 V.
• Maximal ström per MPPT: 20 A.
• Maximal kortslutningsström per MPPT: 26 A.
• PV-sobredimensionering: upp till 200 % enligt GoodWe.
• Maximal verkningsgrad: 97,9 %.
• Europeisk verkningsgrad: 97,3 %.
• Kylning: naturlig konvektion.
• Ljudnivå: <30 dB.
• Nattförbrukning: <1 W.
• Kapslingsklass: IP66.
• Driftstemperaturområde: -25 till +60 °C.
• Relativ luftfuktighet: 0-100 %.
• Maximal driftshöjd: 4000 m.
• Topologi: transformatorlös.
• Kommunikation: RS485, WiFi, LAN, Bluetooth och 4G.
• Protokoll: Modbus RTU kompatibelt med SunSpec.
• Gränssnitt: LED, valfri LCD och WLAN + app.
• SPD-skydd DC: typ II.
• SPD-skydd AC: typ II.
• AFCI: valfritt.
• Mått: 493 x 365 x 187 mm.
• Vikt: 16 kg.
• DC-kontakter: MC4 för ledare på 4-6 mm².
• AC-anslutning: plug and play-kontakt för upp till 16 mm².

Särskilt lämplig för komplexa solcellstak

De tre oberoende MPPT:erna gör GoodWe GW10K-MS-G40 till en särskilt intressant lösning för installationer där modulerna måste fördelas mellan olika orienteringar eller lutningar. Jämfört med en arkitektur med färre MPPT-spårare ger den större oberoende mellan de olika solcellssträngarna.

Kombinationen av 10 kW enfaseffekt, 20 A ingång per MPPT, solcellssobredimensionering på upp till 200 %, maximal verkningsgrad på 97,9 %, IP66-skydd och drift under 30 dB ger en komplett lösning för bostadsbaserade solcellsanläggningar som kräver effekt, designflexibilitet och omfattande kommunikationsmöjligheter.

Viktigt: dimensioneringen av strängarna, ansluten solcellseffekt, modulernas spänningar och strömmar samt externa skydd ska beräknas enligt GoodWes specifikationer och tillämpliga regler för varje installation.
