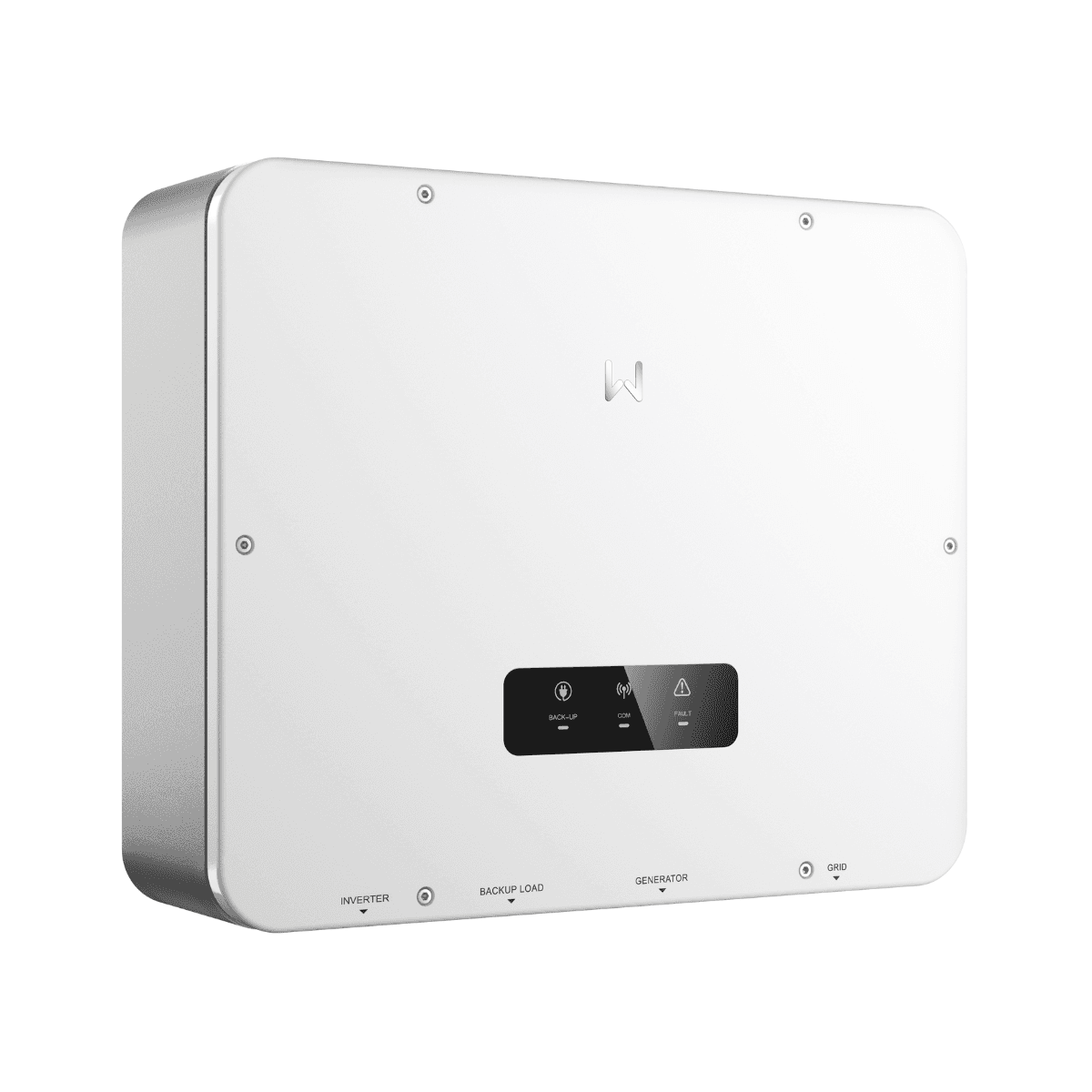

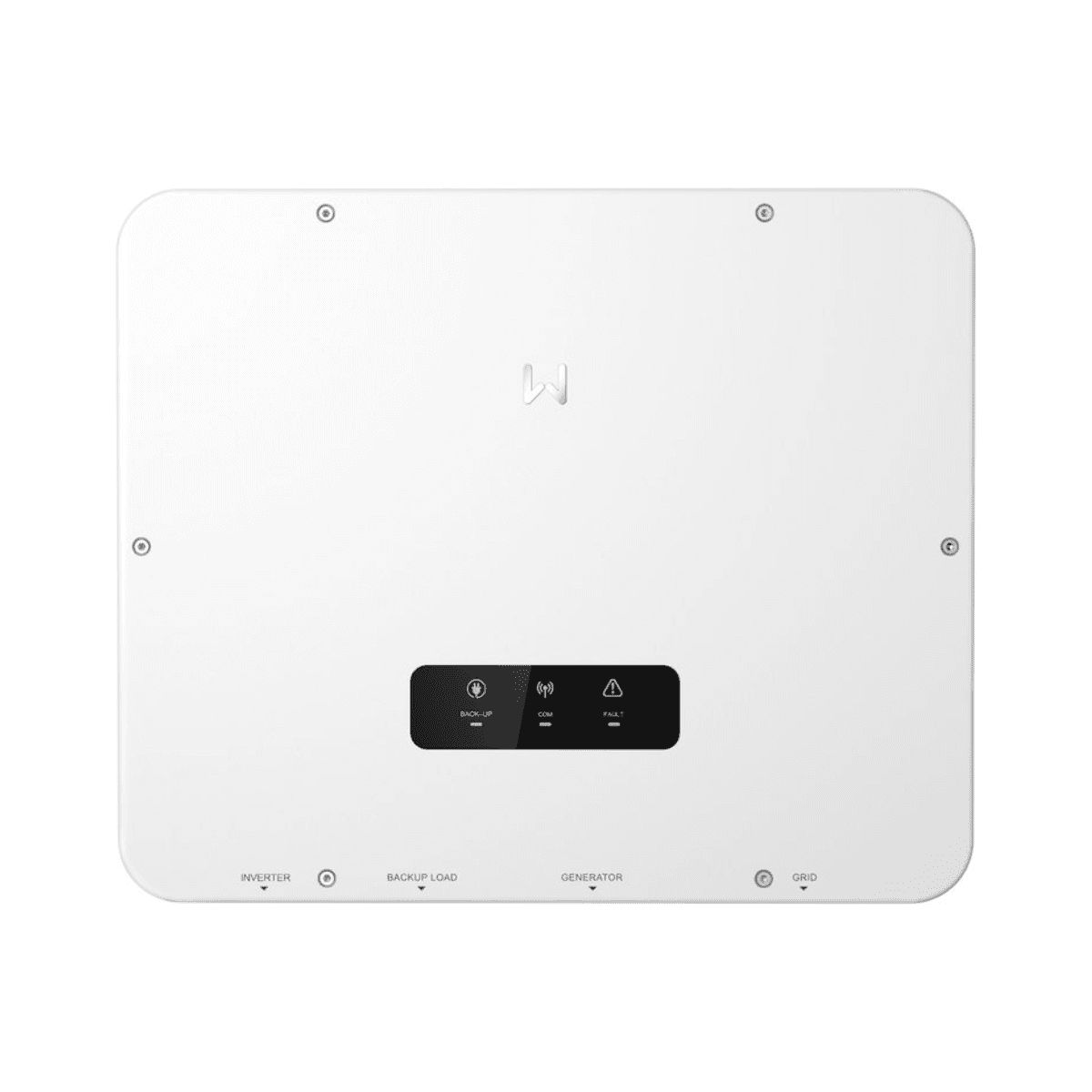

Pålitlig reservkraftförsörjning för energilagring GoodWe STS200-80-10

GoodWe STS200-80-10 är ett statiskt överföringssystem utformat för att ge en pålitlig reservkraftsförsörjning i energilagringsanläggningar. Det arbetar tillsammans med kompatibla GoodWe hybridväxelriktare för att hantera övergången mellan nätanslutet driftläge och reservläge när ett strömavbrott inträffar.

Med en märkeffekt på 50 kilovoltampere, trefasspänning på 380 eller 400 volt och en omkopplingstid på mindre än 10 millisekunder kan STS hålla reservlaster matade med den energi som finns tillgänglig i solpanelerna och batterierna. Det stöder även integration av en generator och är förberett för att hantera högbelastade laster som värmepumpar och motorer.

Statiskt överföringssystem för energilagring

STS, eller statiskt överföringssystem, fungerar som en omkopplingsenhet mellan elnätet, hybridväxelriktaren, reservlasterna och, när det ingår i anläggningen, en generator.

När elnätet fungerar normalt kan systemet arbeta i nätanslutet läge. Om ett strömavbrott inträffar går växelriktaren över till reservläge och upprätthåller försörjningen till kritiska laster med den energi som finns tillgänglig i solcellssystemet eller i batterierna.

När elnätet återkommer kan systemet låta växelriktaren synkronisera igen och återgå till nätansluten drift.

Omkoppling på mindre än 10 millisekunder

En av de viktigaste egenskaperna hos GoodWe STS200-80-10 är dess omkopplingstid på mindre än 10 millisekunder. Denna snabba överföring är utformad för att minimera avbrottet mellan nätansluten drift och reservläge.

Denna egenskap är särskilt viktig i kommersiella installationer och andra tillämpningar där man vill upprätthålla kontinuerlig försörjning av laster som anses vara nödvändiga.

Kompatibel med GoodWe ET40/50 hybridväxelriktare

GoodWes aktuella EMEA-dokumentation anger kompatibilitet för STS200-80-10 med GoodWe ET40/50 hybridväxelriktare.

Kommunikationen mellan STS och växelriktaren sker via RS485, vilket gör det möjligt att samordna anslutning, frånkoppling och övergång mellan de olika driftlägena.

Märkeffekt på 50 kilovoltampere

Anslutningen till växelriktaren är utformad för en märkeffekt på 50 kilovoltampere. Under normala nätanslutna förhållanden har nätanslutningen också en märkeffekt på 50 kilovoltampere.

Vid en nominell spänning på 400 volt är märkströmmen 72,5 ampere. När den nominella utspänningen är 380 volt anger GoodWe en märkström på 75,8 ampere.

Upp till 55 kilovoltampere i reservläge utan nät

På utgången avsedd för reservlaster levererar STS en märkeffekt på 50 kilovoltampere.

När anläggningen fungerar utan nät kan den maximala reserveffekten nå 55 kilovoltampere, vilket ger extra kapacitet för att klara vissa belastningsförhållanden.

Upp till 138 kilovoltampere med tillgängligt nät

När elnätet är tillgängligt stöder reservgränssnittet en maximal effekt på upp till 138 kilovoltampere.

GoodWe anger också en maximal ingångseffekt i nätporten på 138 kilowatt för energi som köps från nätet. Den maximala strömförbrukningen på nät- och reservsidan kan nå 200 ampere inom de villkor som anges av tillverkaren.

Förberedd för stora laster

GoodWe STS200-80-10 är utformad för att hantera högbelastade laster inom de elektriska gränser som gäller för utrustningen.

GoodWe lyfter särskilt fram användning med laster som värmepumpar och högpresterande motorer, vilket breddar användningsmöjligheterna för energilagringssystemet i kommersiella installationer och krävande applikationer.

Integration med generator

Förutom att arbeta med elnätet och hybridväxelriktaren har STS ett gränssnitt för integration av en generator eller en kompatibel solcellsväxelriktare.

Denna möjlighet gör det möjligt att utforma energisystem med en extra produktionskälla för att öka anläggningens flexibilitet och energitillgänglighet.

Upp till 55 kilovoltampere på generatoringången

Anslutningen avsedd för generatorn eller solcellsväxelriktaren har en märkeffekt på 50 kilovoltampere och en maximal effekt på 55 kilovoltampere.

Märkströmmen är 72,5 ampere vid 400 volt. GoodWe anger en märkström för reläet på generatorsidan på 90 ampere.

Trefasspänning på 380 eller 400 volt

STS200-80-10 är utformad för trefassystem med en nominell utspänning på 380 eller 400 volt och konfiguration 3L/N/PE.

Nominell frekvens kan vara 50 eller 60 hertz, med ett tillåtet frekvensområde mellan 45 och 65 hertz.

Den tekniska dokumentationen anger dessutom ett utspänningsområde på 176 till 276 volt enligt de villkor som anges av GoodWe.

200-ampers nätrelä

Systemet har ett växelströmsrelä med en märkström på 200 ampere. Denna kapacitet gör det möjligt att hantera de höga strömmar som kan uppstå i nät- och reservgränssnittet när anläggningen är ansluten till elförsörjningen.

På generatorsidan har reläet en märkström på 90 ampere.

IP65-skydd för krävande installationer

GoodWe STS200-80-10 har skyddsklass IP65, vilket ger skydd mot inträngning av damm och vatten inom de förhållanden som gäller för denna klassificering.

Dess konstruktion gör det möjligt att använda den i olika installationsmiljöer så länge kraven på placering, montering, ventilation och skydd som anges av GoodWe följs.

Brett driftstemperaturområde

STS kan fungera vid omgivningstemperaturer mellan -35 och 60 grader Celsius, vilket möjliggör användning under ett brett spektrum av miljöförhållanden.

Den maximala driftshöjden som anges av GoodWe är 4 000 meter.

Kylning genom naturlig konvektion

Systemet använder kylning genom naturlig konvektion, vilket innebär att det inte är beroende av fläktar för sin normala kylning.

Denna konfiguration minskar antalet rörliga mekaniska delar och möjliggör passiv drift av kylsystemet.

Väggmontering

GoodWe STS200-80-10 är utformad för vägginstallation. Den har måtten 510 millimeter i bredd, 425 millimeter i höjd och 156 millimeter i djup.

Vikten är cirka 16,5 kilogram, så den yta och de fästelement som används vid monteringen måste vara lämpliga för att bära utrustningen på ett säkert sätt.

Kompakt design för kommersiella lagringssystem

Trots att den hanterar nätströmmar på upp till 200 ampere och höga reserveffekter har STS ett kompakt format som underlättar integrationen tillsammans med växelriktaren och övriga komponenter i energilagringsanläggningen.

Monteringen måste utföras med respekt för de avstånd, riktningar och installationskrav som anges i tillverkarens manual.

RS485-kommunikation med växelriktaren

Kommunikationen mellan det statiska överföringssystemet och den kompatibla GoodWe-växelriktaren sker via RS485.

Denna kommunikation gör det möjligt att samordna växelriktarens funktion med nätets status, reservutgången och de övriga energikällor som är anslutna till systemet.

Tillämpningar för GoodWe STS200-80-10

STS är särskilt avsett för kommersiella energilagringssystem och andra trefasanläggningar där reservkraftsförsörjning krävs.

Bland möjliga användningsområden finns:

• Energilagringssystem med GoodWe ET40/50 hybridväxelriktare.
• Solcellsanläggningar med batteri och reservfunktion.
• Kommersiella byggnader med kritiska laster.
• Installationer med värmepumpar.
• System med högpresterande motorer.
• Anläggningar med reservgenerator.
• System som kräver snabb övergång mellan nät och reserv.

Tekniska egenskaper för GoodWe STS200-80-10

• Varumärke: GoodWe.
• Serie: STS.
• Referens: STS200-80-10.
• Produkttyp: statiskt överföringssystem.
• Användning: reservkraftsförsörjning för energilagringssystem.
• Kompatibilitet enligt GoodWe: ET40/50 hybridväxelriktare.
• Nominell utspänning: 380 eller 400 volt.
• Elektrisk konfiguration: 3L/N/PE.
• Utspänningsområde: mellan 176 och 276 volt.
• Nominell frekvens: 50 eller 60 hertz.
• Frekvensområde: mellan 45 och 65 hertz.
• Nominell skenbar effekt på växelriktarsidan: 50 kilovoltampere.
• Nominell skenbar effekt på nät­sidan: 50 kilovoltampere.
• Nominell skenbar effekt i reservläge: 50 kilovoltampere.
• Maximal skenbar effekt utan nät: 55 kilovoltampere.
• Maximal skenbar effekt med nät: 138 kilovoltampere.
• Nominell skenbar effekt för generator- eller solcellsväxelriktarporten: 50 kilovoltampere.
• Maximal skenbar effekt för generator- eller solcellsväxelriktarporten: 55 kilovoltampere.
• Märkström vid 400 volt: 72,5 ampere.
• Märkström vid 380 volt: 75,8 ampere.
• Nätreläets märkström: 200 ampere.
• Generatorreläets märkström: 90 ampere.
• Omkopplingstid: mindre än 10 millisekunder.
• Integration med generator: ja.
• Kommunikation med växelriktaren: RS485.
• Kylning: naturlig konvektion.
• Topologi: oisolerad.
• Skyddsklass: IP65.
• Driftstemperatur: mellan -35 och 60 grader Celsius.
• Maximal driftshöjd: 4 000 meter.
• Monteringstyp: vägg.
• Bredd: 510 millimeter.
• Höjd: 425 millimeter.
• Djup: 156 millimeter.
• Vikt: cirka 16,5 kilogram.
• Säkerhetsstandarder: IEC 62109-1 och IEC 62109-2.
• Elektromagnetisk kompatibilitet: EN 61000-6-1, EN 61000-6-2, EN 61000-6-3 och EN 61000-6-4.

Snabb och flexibel reservkraft för energilagringssystem

GoodWe STS200-80-10 gör det möjligt att integrera elnät, hybridväxelriktare, reservlaster och generator i en lösning som är utformad för att upprätthålla energiförsörjningens kontinuitet när ett nätfel inträffar.

Den omkopplingstid på mindre än 10 millisekunder, märkeffekt på 50 kilovoltampere, kapacitet på upp till 55 kilovoltampere utan nät och upp till 138 kilovoltampere med tillgängligt nät, tillsammans med kompatibiliteten med GoodWe ET40/50-växelriktare, gör den till en central komponent för trefasiga lagringssystem som behöver tillförlitlig hantering av reservförsörjningen.
